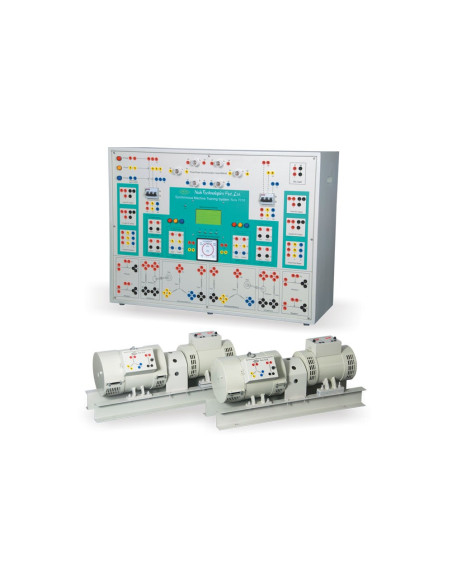

Nvis 7018 Laboratorio para Sistema de Entrenamiento de Máquina Sincrónica

Las máquinas sincrónicas se utilizan como generadores en plantas de energía debido a su relación característica de velocidad con frecuencia. El estudio de los generadores de energía es parte de la mayoría del plan de estudios.

El sistema de entrenamiento de máquinas sincrónicas NV7018 es un producto exclusivo diseñado para demostrar los conceptos fundamentales de la operación en paralelo de generadores síncronos trifásicos.

Los estudiantes pueden aprender los conceptos básicos, así como los experimentos avanzados y las condiciones de seguridad con las precauciones que se encuentran al generar energía con múltiples generadores.

En el panel frontal se incluyen varios terminales que incluyen tres terminales de arranque trifásicos para proporcionar flexibilidad y facilidad de conexiones mientras se realizan experimentos. Los estudiantes pueden realizar experimentos como Sincronización de generadores paralelos utilizando métodos avanzados y convencionales, comportamiento del generador, carga compartida, parámetros de transferencia de potencia, análisis de regulación de voltaje del generador, curva V y curva V inversa en generadores trifásicos síncronos con una gran flexibilidad.

• Características:

- Dos grupos electrógenos idénticos
- Arreglo de carga eléctrica
- Pantalla LCD gráfica de 240 x 128
- Diseño basado en el microcontrolador RISC para medición
- ADC de alta resolución para una medición precisa
- Alta sensibilidad al cambio en la lectura para un mejor control
- Indicador de secuencia digital de fase incorporada
- Equipado con Sincronoscopio
- Medidor multifunción integrado para medición de AC y DC
- Se proporcionan lámparas en el panel frontal para la sincronización
- Diseñado teniendo en cuenta todas las normas de seguridad
- Provisto con cubierta de protección del eje
- Equipado con lámparas de indicación de suministro
- Base / canal para trabajos pesados
- Máquina con aislamiento Clase "B"
- Representación diagramática para la facilidad de las conexiones
- Tutorial del producto (CD)

- AC Measurement Unit:
          -- Voltage: ≤ 50 ≤ 500 V
          -- Current: ≤ 0.2 ≤ 10 A
          -- Power: ≤ 20 ≤ 2000 W
          -- Power Factor: 0.99 Lead, Lag
          -- Frequency: ≤ 45 ≤ 55 Hz
- DC Measurement Unit:
          -- Voltage: ≤ 25 ≤ 500 V
          -- Current: ≤ 0.2 ≤ 10 A
          -- Phase Sequence Indicator: For both generators
- Machines Specification:
          -- Both the M - G Sets are Flexibly Coupled and Mounted on a “C” channel Base
- DC Machine:
          -- Type: Shunt
          -- Voltage Rating: 220 V ± 10 %
          -- Rating: 2 HP
          -- Speed: 1500 RPM ± 5 %
          -- Insulation: Class “B”
- Three Phase Synchronous Machine
          -- Type: Salient Pole
          -- Rating: 3 HP
          -- Voltage rating: 415 V AC ± 10 %
          -- Speed: 1500 RPM
          -- Excitation Voltage: 120 V
          -- Insulation: Class “B”
- Dimensions (mm): W 930 x D 350 x H 675 (control panel)
                              W 250 x D 900 x H 400 (MG Set)
- Weight: 34 kg (approximate) (control panel)
               212 kg (approximate) (MG Set 2 nos.)
- Optional Accessories:
          -- DC Power Supply “Nvis 725”
          -- Rheostat 2.8 A, 220 ohms (4 nos.)
          -- Three Phase Resistive Load “Nvis 7067”

-- Sincronización de dos alternadores trifásicos por

a) Método de sincronismo

b) Método de tres lámparas oscuras

c) Dos brillantes uno método de la lámpara oscura

-- Regulación del alternador trifásico por

a) Prueba de circuito abierto

b) Prueba de cortocircuito

-- Estudio y análisis de V - Curva e inversa V - Curva del motor síncrono
