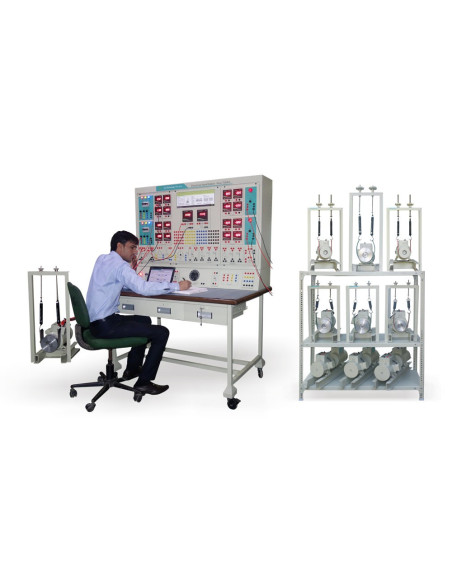

Nvis 7089A Treinador de Máquinas Elétricas, Motores e Transformadores (até 2HP)

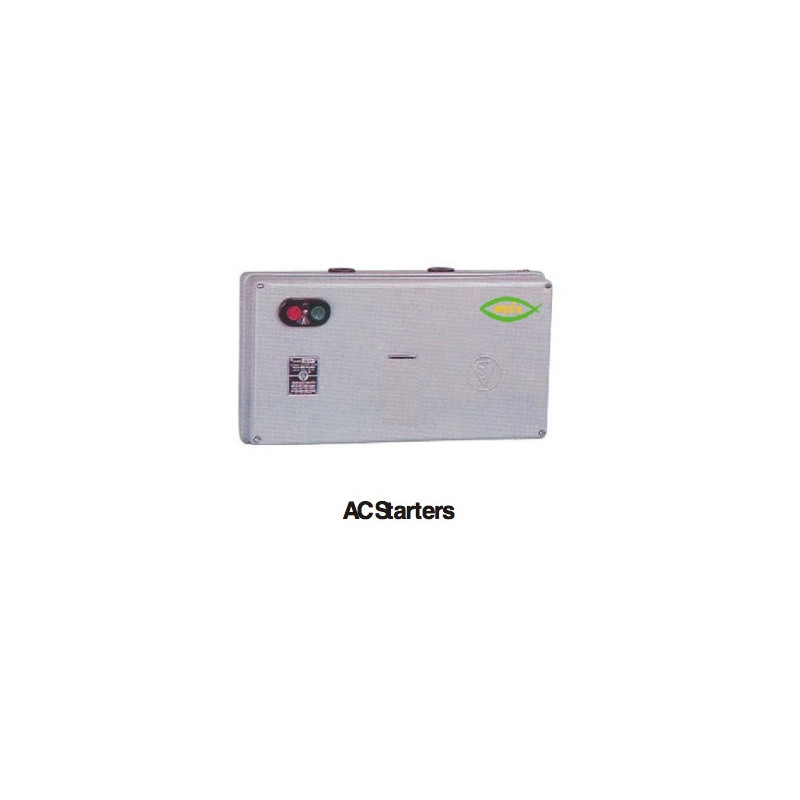

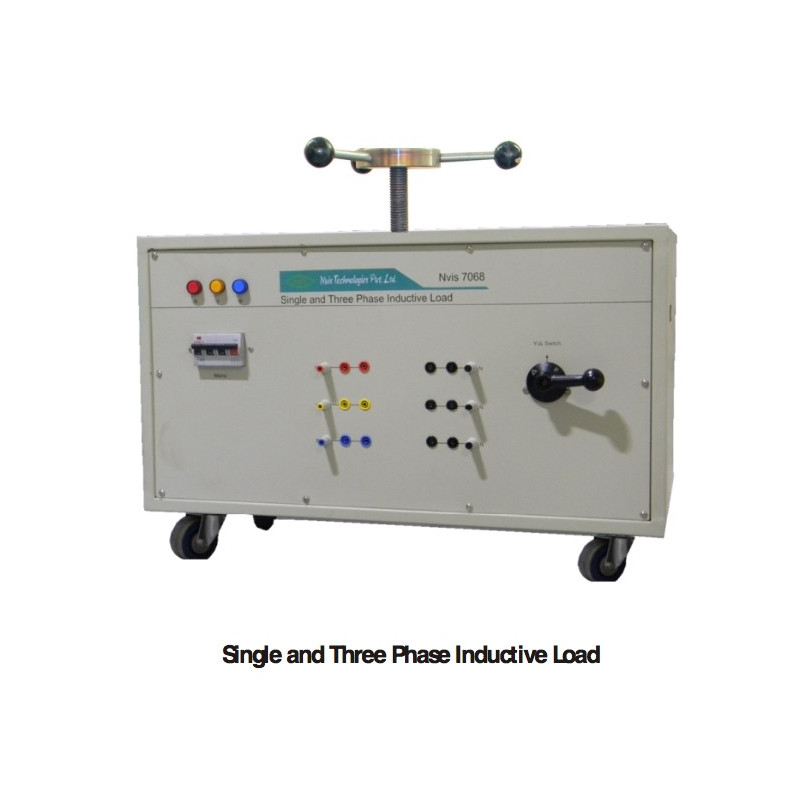

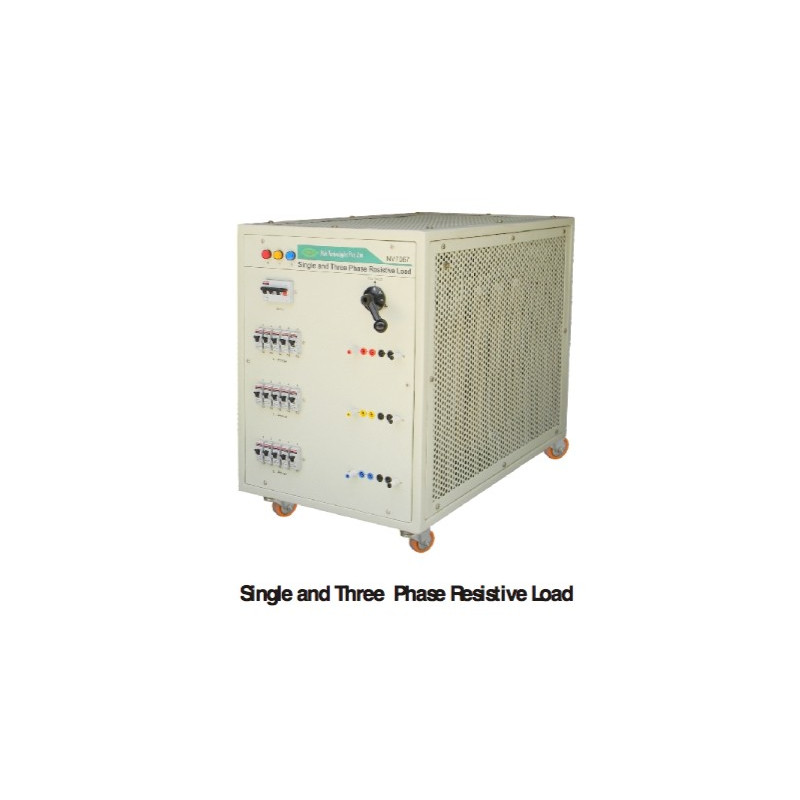

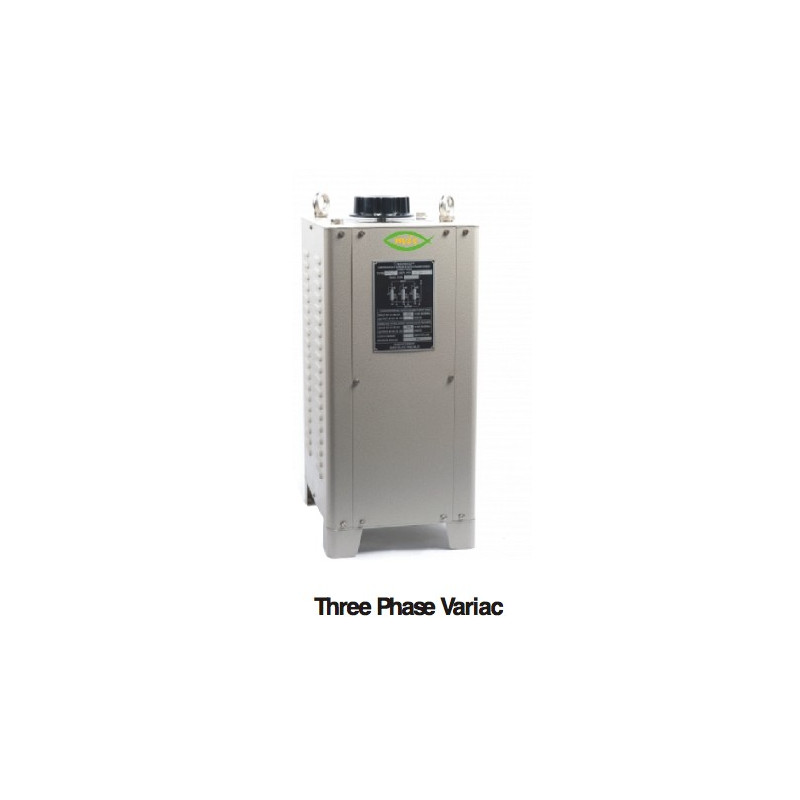

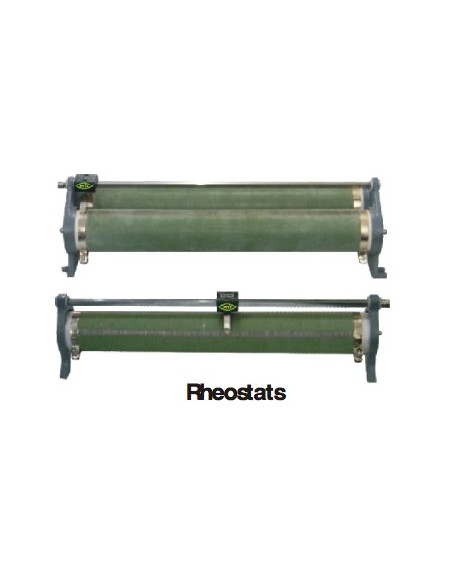

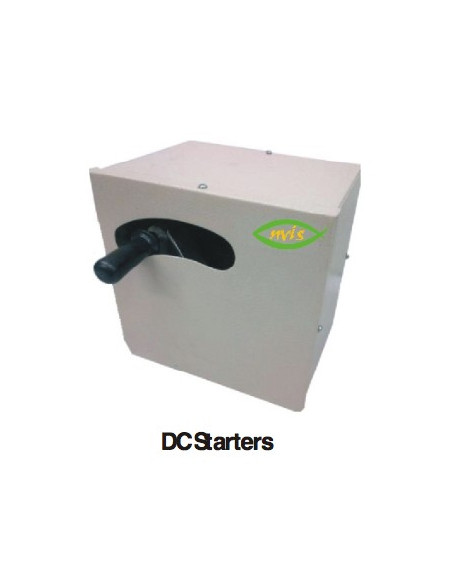

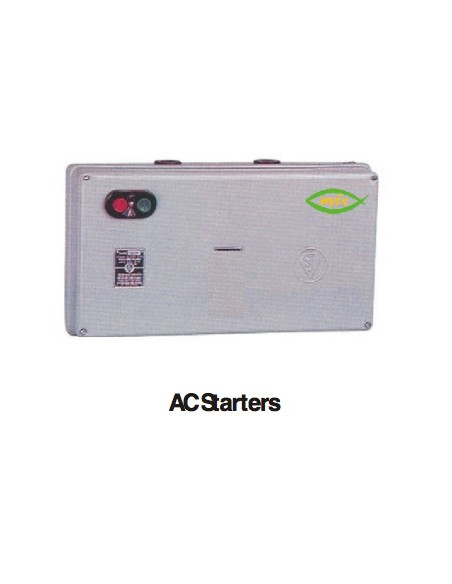

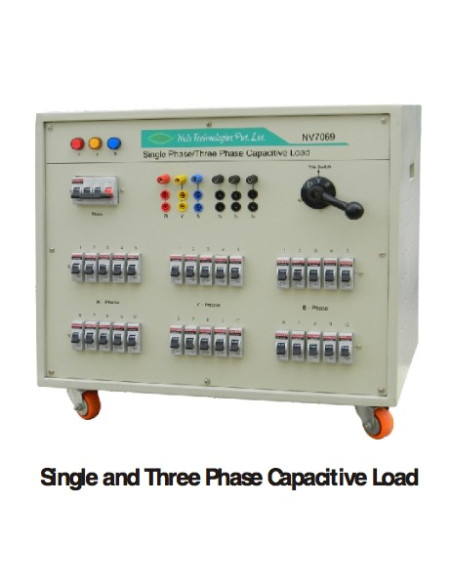

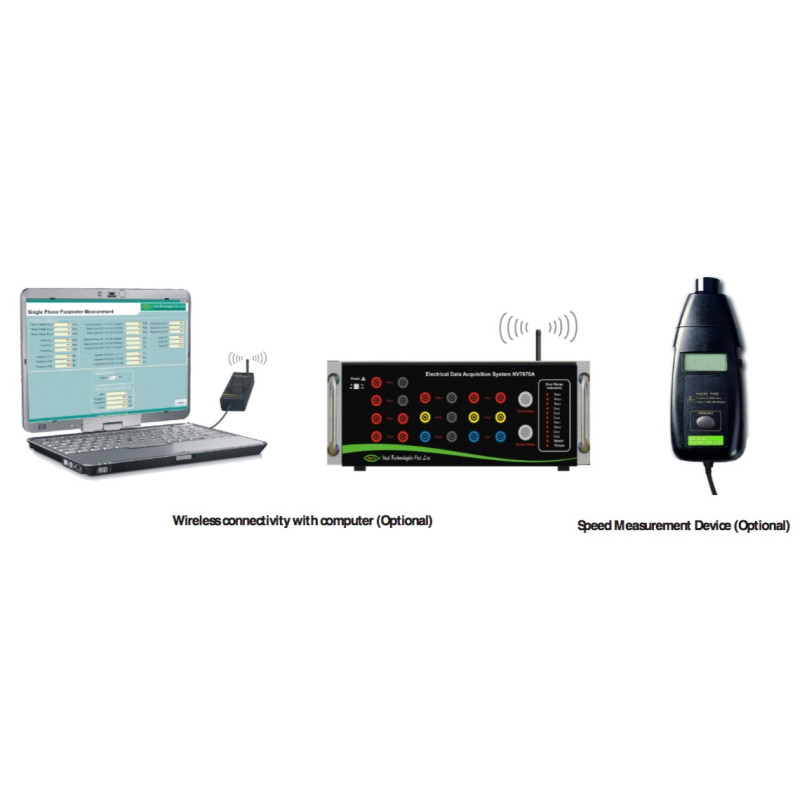

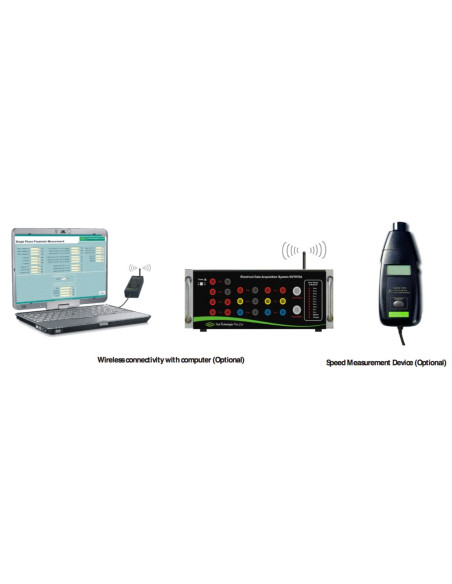

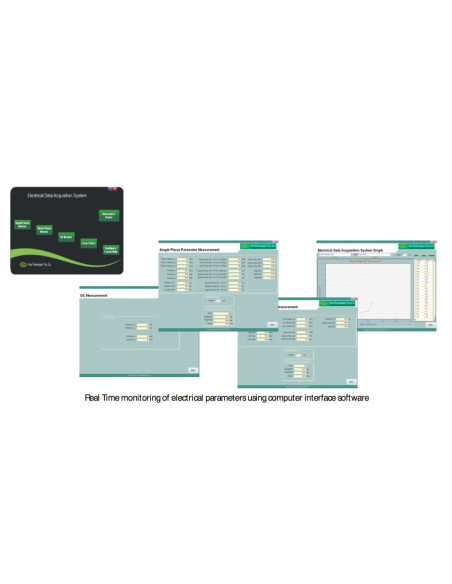

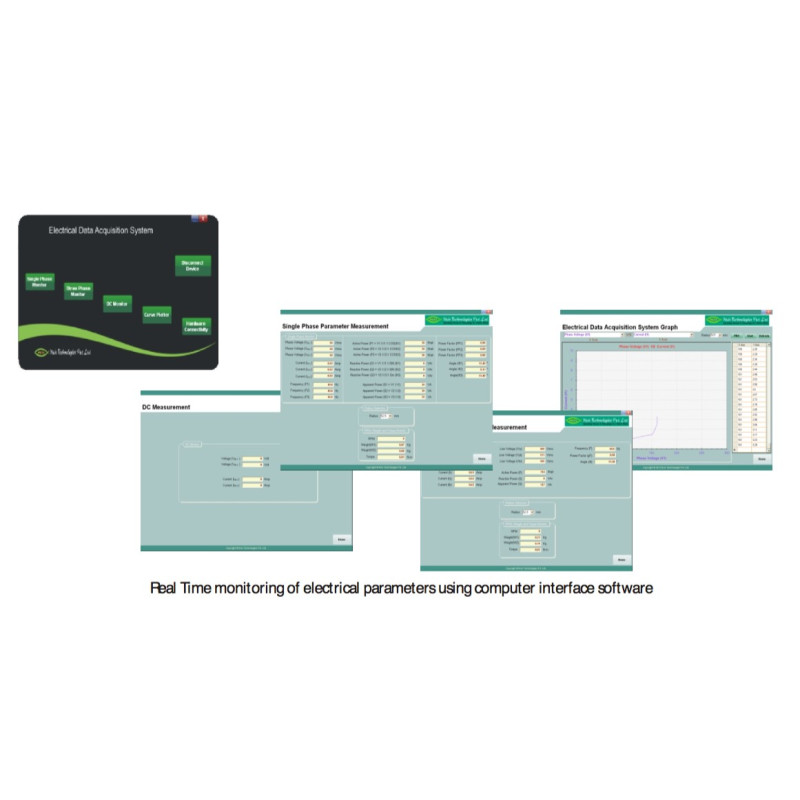

As máquinas elétricas são uma das áreas de estudo mais importantes, pois ajudam os usuários a entender as características operacionais e a operação das máquinas de AC e DC. O Nvis 7089A permite ao usuário colocar seus conhecimentos teóricos em prática com facilidade. Existe uma instalação adicional para fazer uma conexão sem fio na estação de trabalho com o computador e para monitorar os parâmetros elétricos em tempo real usando um software de computador interconectado. Os usuários também podem observar um gráfico em tempo real entre qualquer um dos parâmetros elétricos de AC e DC no computador.

A estação de trabalho consiste de seções separadas de medição AC e DC, equipadas com todos os instrumentos necessários, como medidores digitais, facilidade de conexão de fontes AC e DC, juntamente com dispositivos de proteção, como fusíveis, MCBs, indicadores de alimentação, etc. Existem vários barramentos na estação de trabalho para fazer conexões externas durante a formação de experiências de máquinas de AC e DC.

O design da unidade de controle garante a melhor experiência prática de qualidade para o usuário. Todas as medidas de proteção necessárias são tomadas para evitar falhas ou riscos

- Compatível para máquinas até 2HP.
- Equipado com capacidades de medição para experimentação em máquinas AC, máquinas DC e transformadores.
- Separação das seções de medição CA e CC.
- Representação diagramática de máquinas AC e DC para um melhor entendimento.
- Tinta de revestimento em pó sem ferrugem.
- Terminais padrão BS-10, cabos de conexão para fins de segurança.

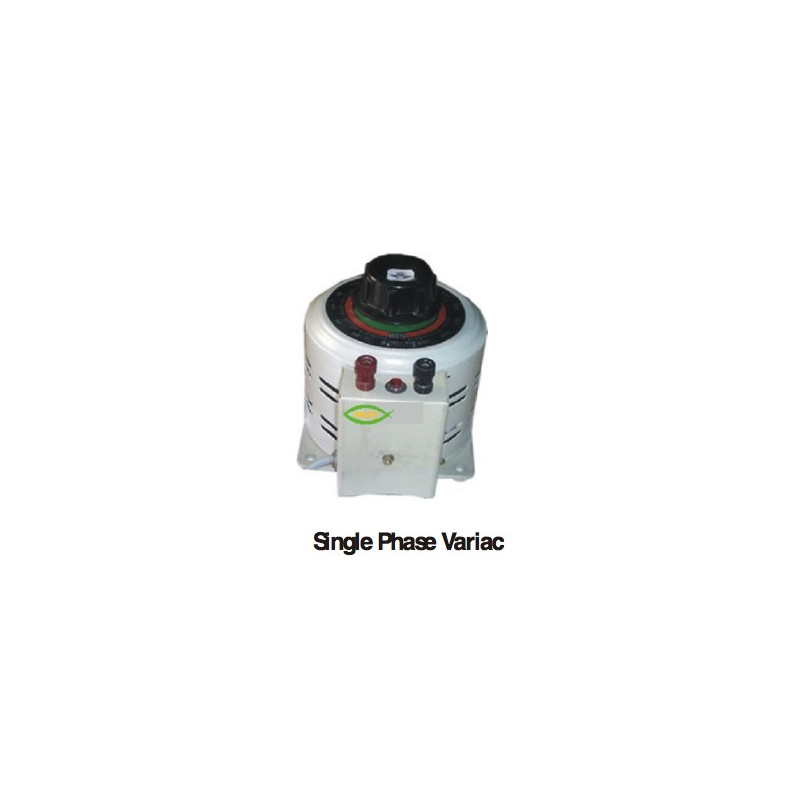

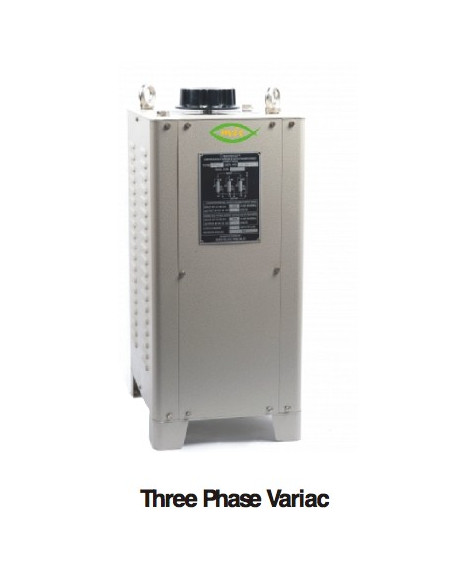

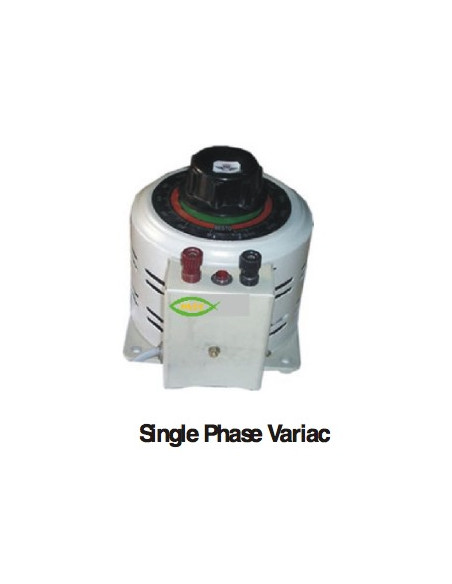

- Terminais fornecidos para obter fontes AC e DC trifásicas e variáveis ​​fixas com proteção adequada.
- Dispositivo digital de alta qualidade para medição de RPM que também é interligado com DAQ (sistema de aquisição de dados).

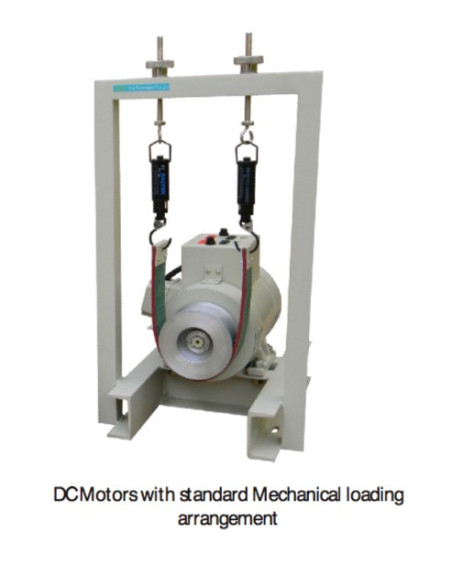

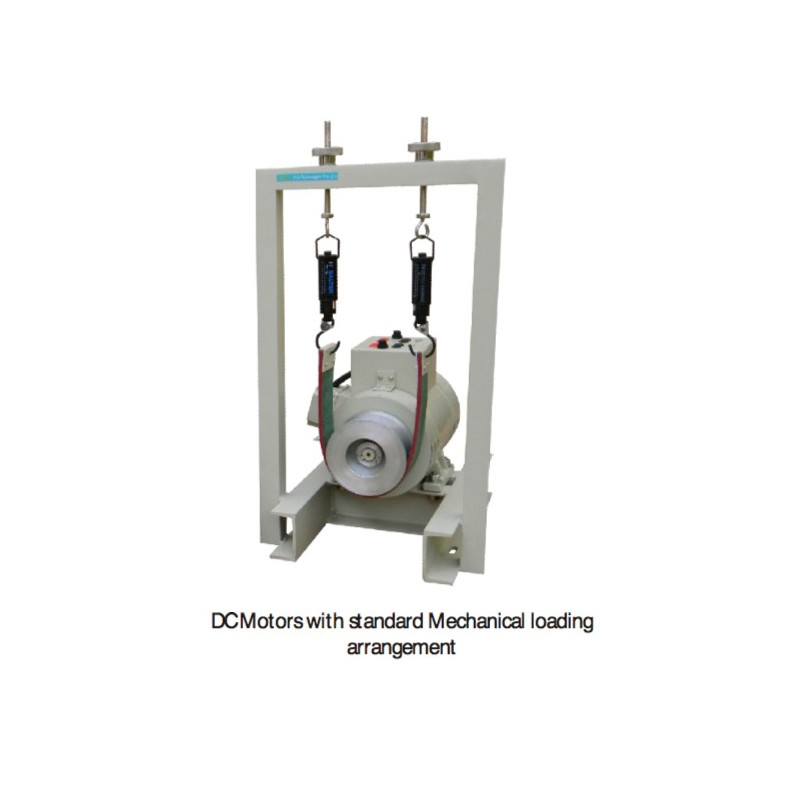

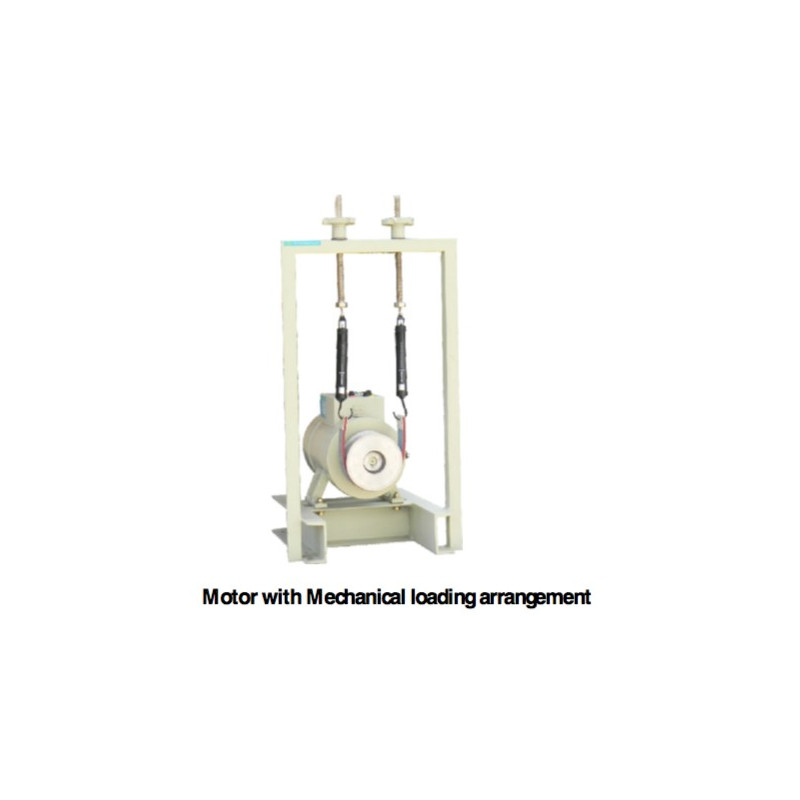

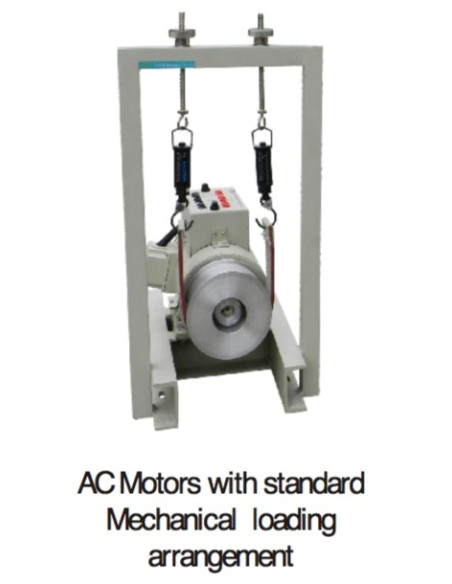

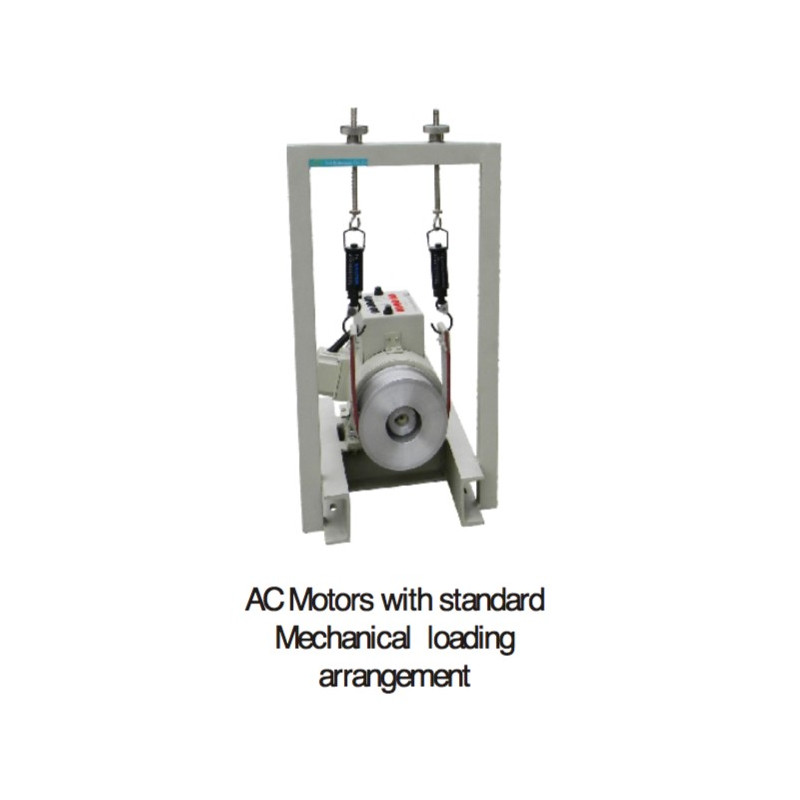

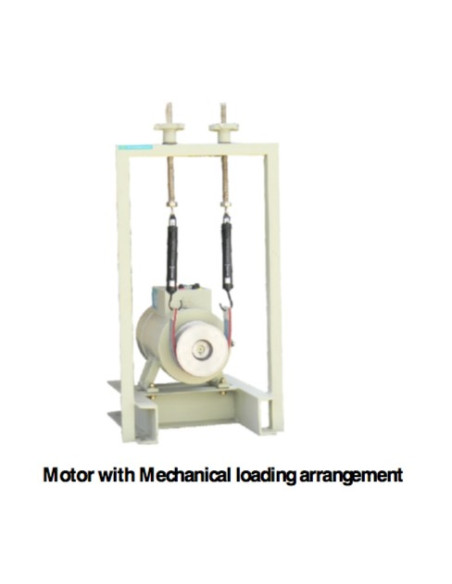

- Motores fornecidos com a instalação padrão de arranjo de carga mecânica.
- Motores com tambor / polia Brak lançam 'alumínio' com ele na instalação de supressão.
- Máquinas com isolamento classe 'B'.

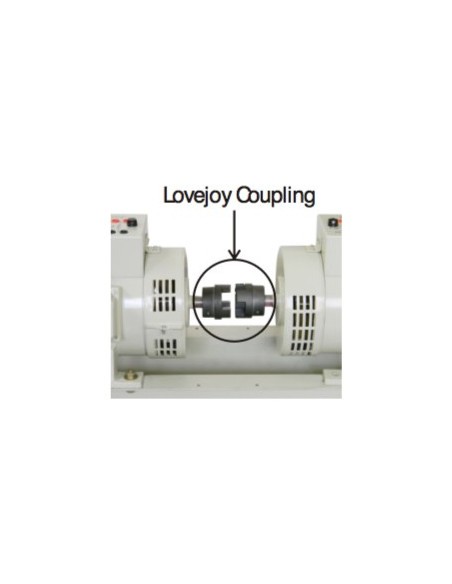

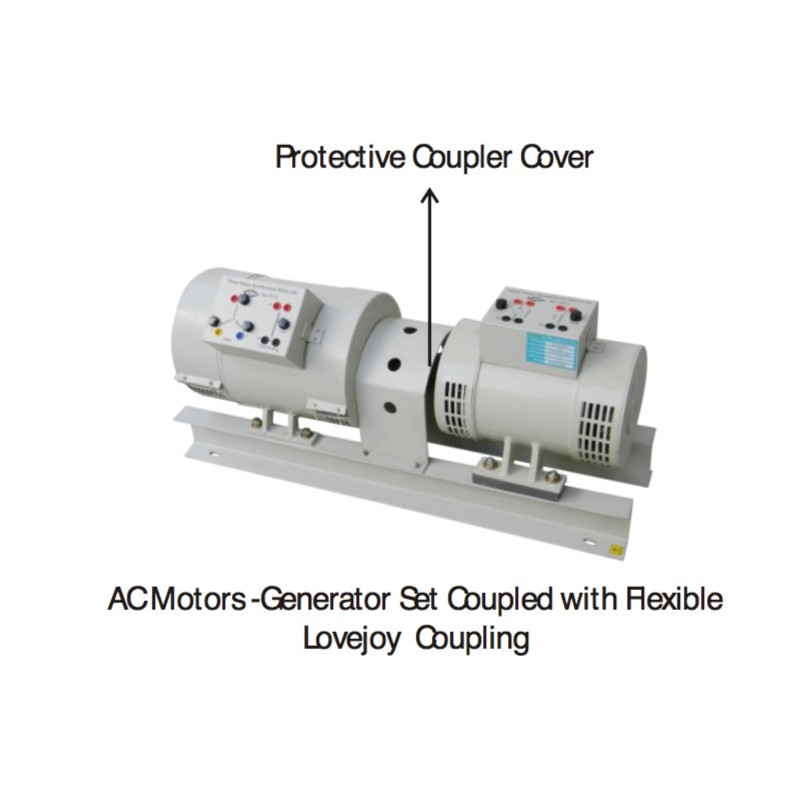

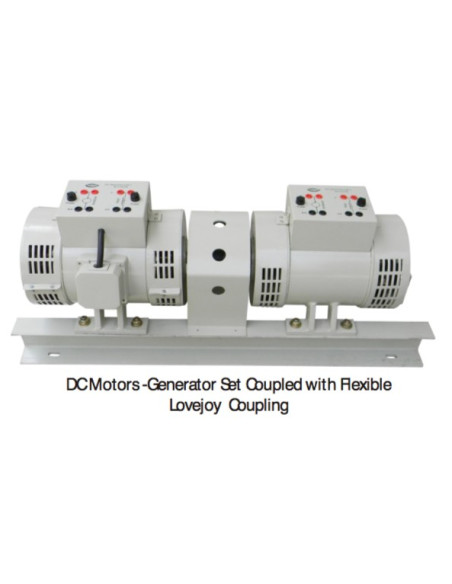

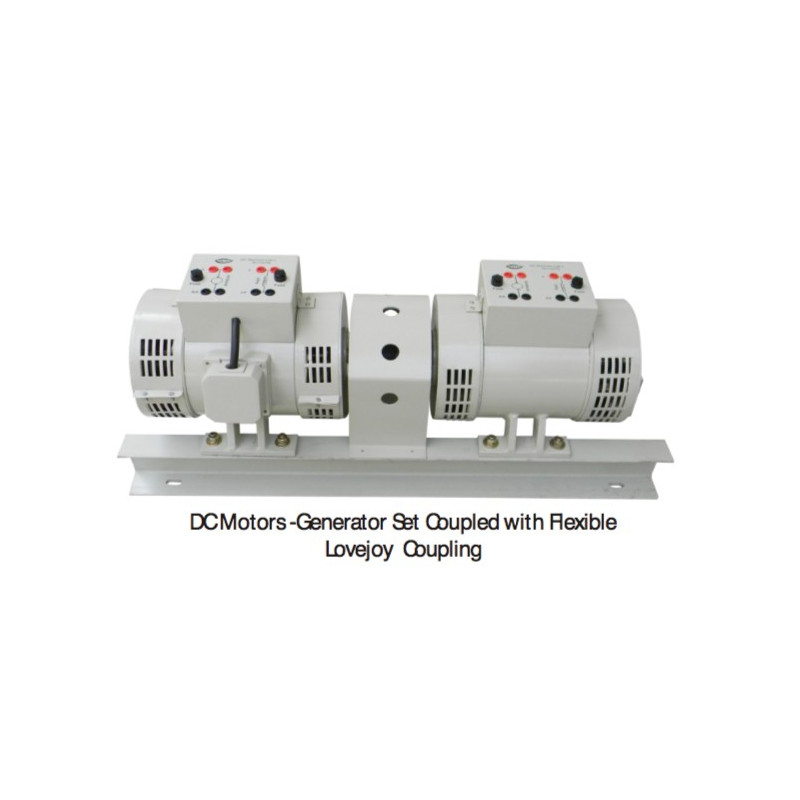

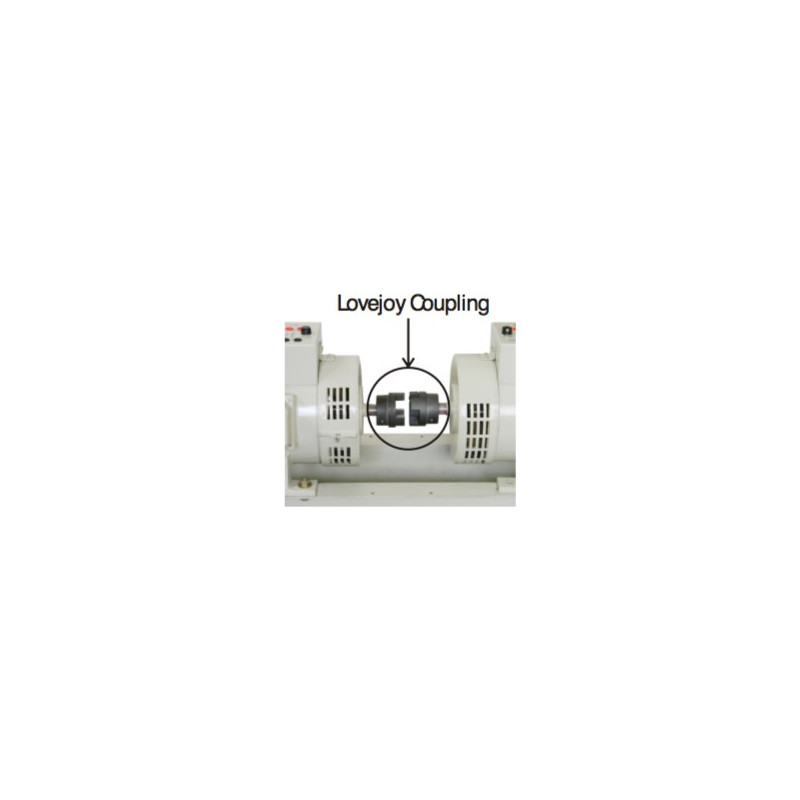

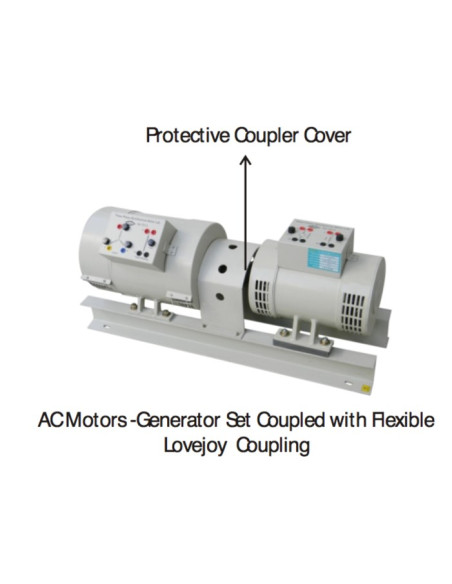

- Arranjo de acoplamento de eixo flexível (Lovejoy) para grupos de geradores de motor (MG).
- Máquinas providas de base / canal de serviço pesado com interconexão adequada.
- As máquinas providas de proteções adequadas, como a MCB, usam conjuntos de geradores F (MG) com tampa de acoplamento de proteção.

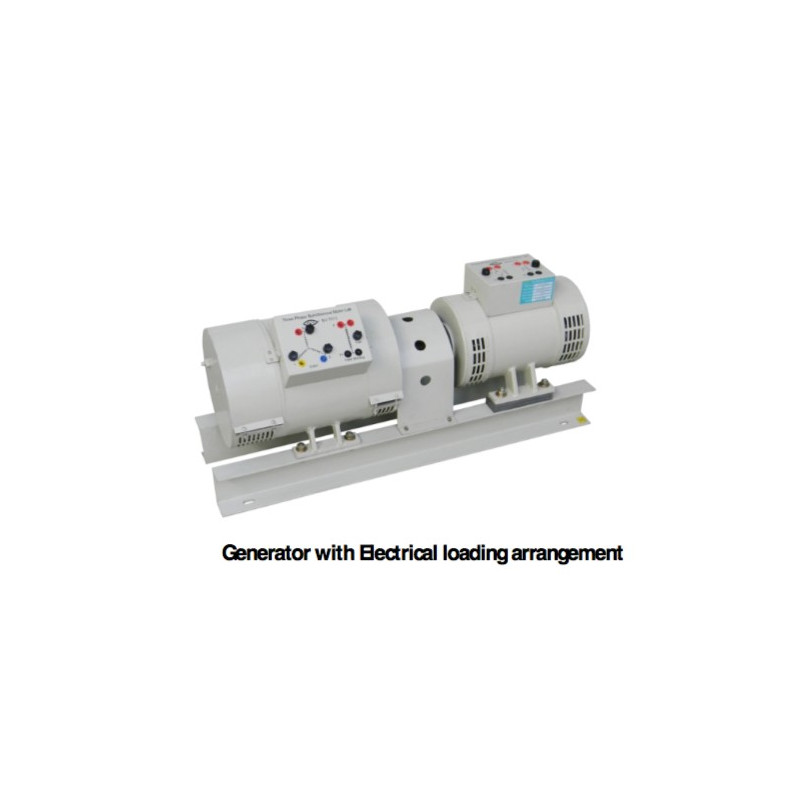

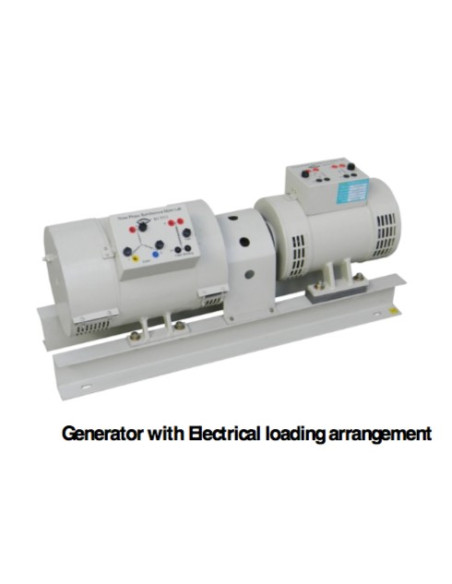

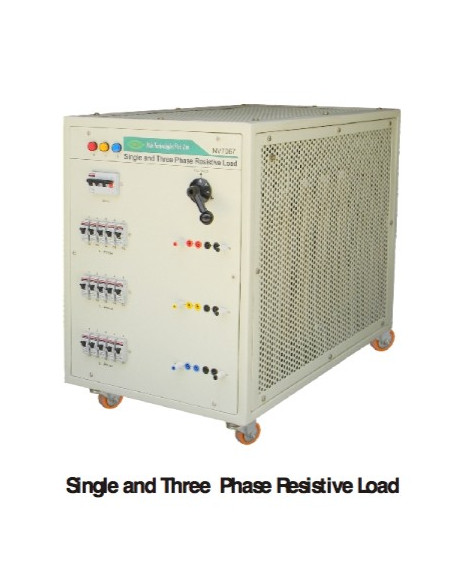

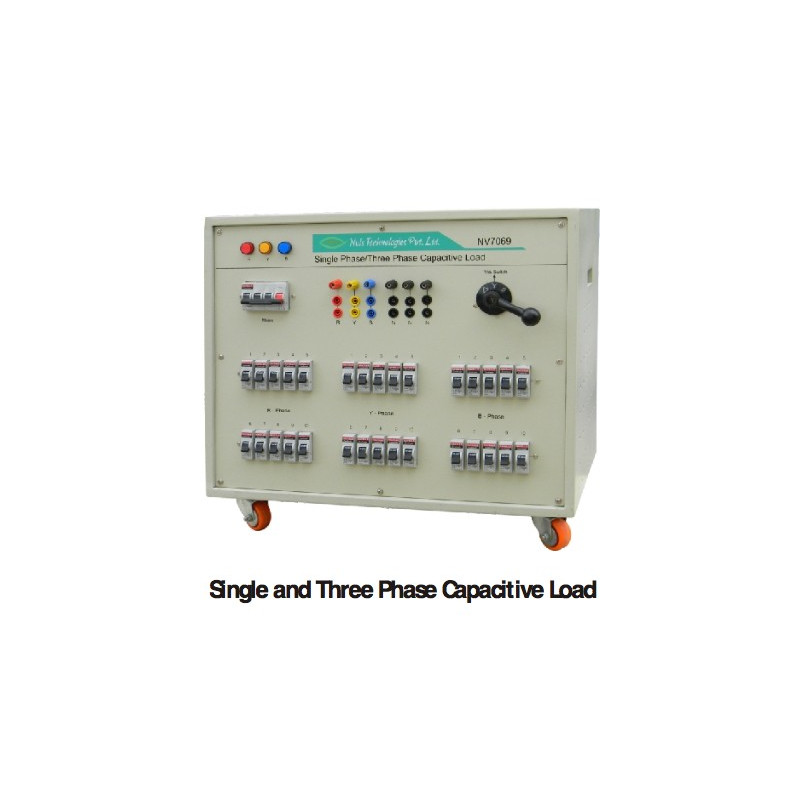

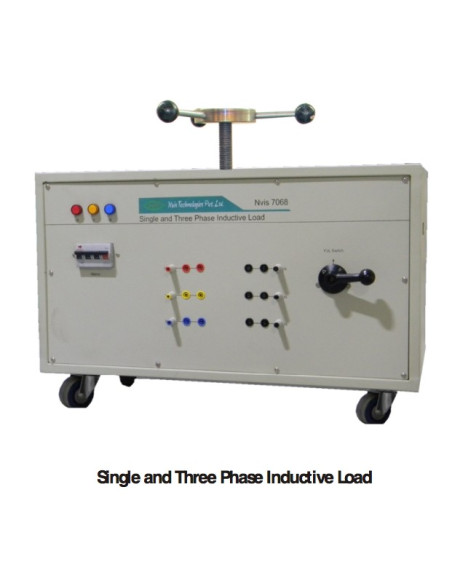

- Gerador com gerenciamento de Carga Elétrica.

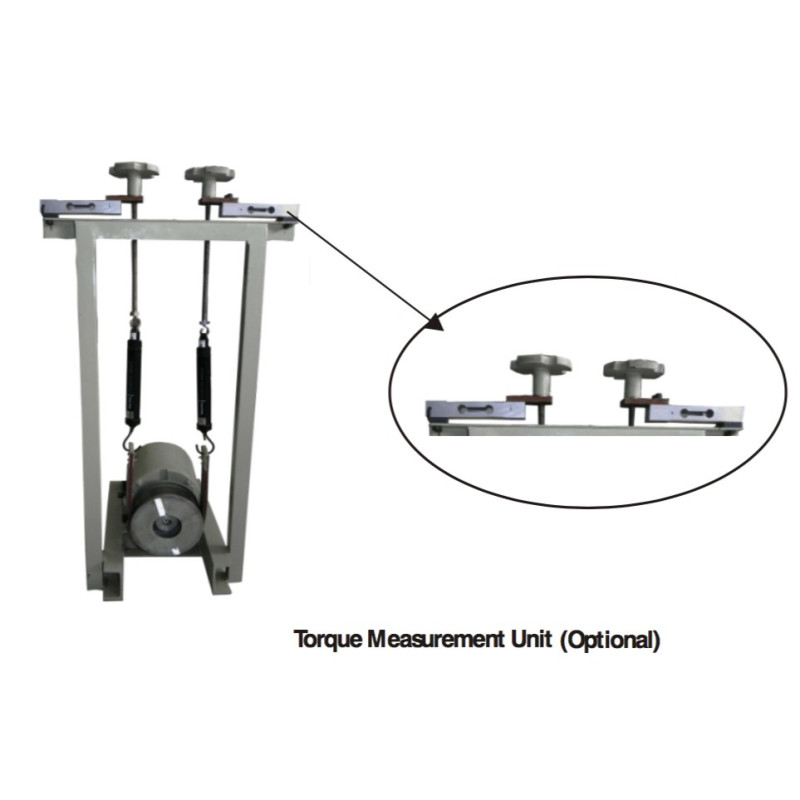

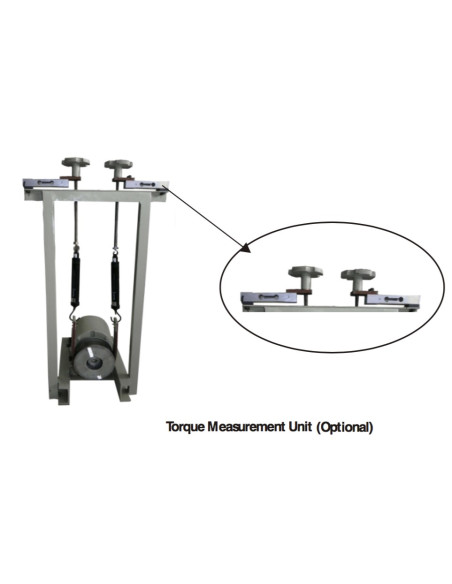

- Balanço de mola durável de boa qualidade.
- Projetado levando em conta todas as medidas de segurança.

+ Instrumentos de medição elétricos:

- Amperímetro AC (4 Nos.)

Tipo: Digital
Faixa: 10A

- Voltímetro AC (4 Nos.)

Tipo: Digital
Faixa: 450Vrms

- Amperímetro DC (4 Nos.)

Tipo: Digital
Posição: 20A

- Voltímetro DC (4 Nos.)

Tipo: Digital
Faixa: 300V

- Wattímetro monofásico (2 nos.)

Tipo: Digital
Faixa: 1,5 kW

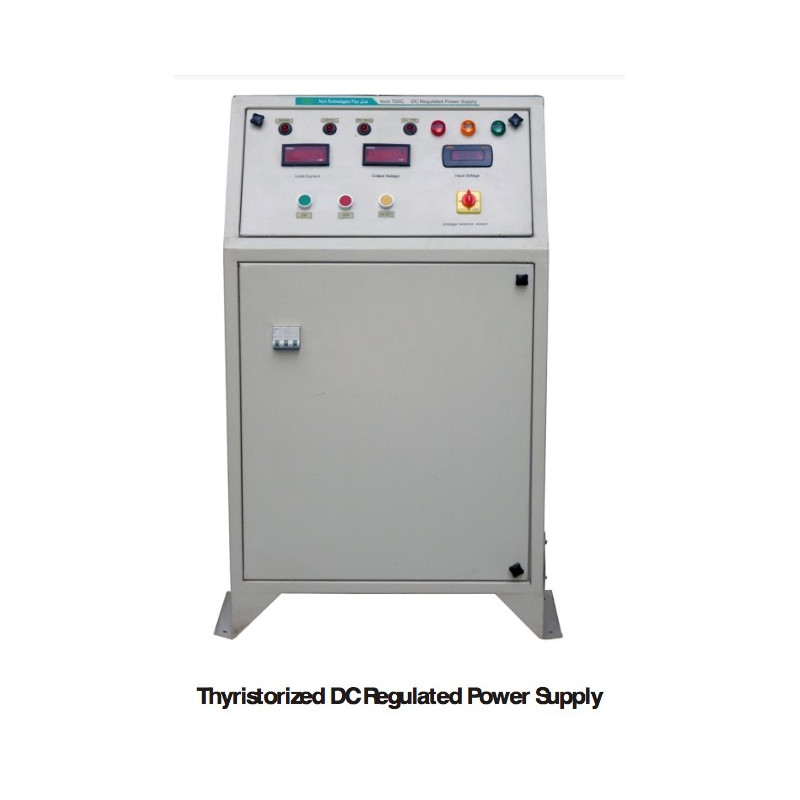

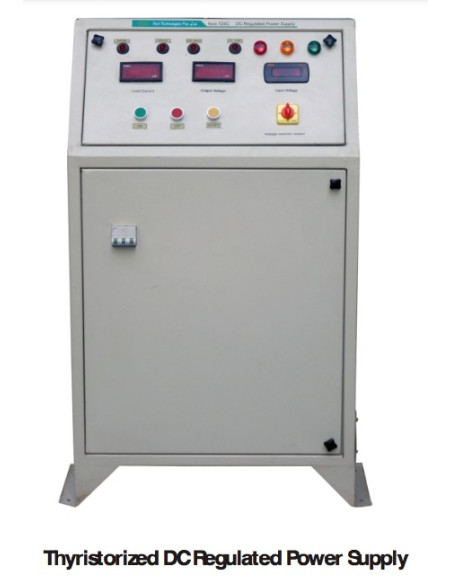

- Fornecimento DC

Tensão: 300 V ± 10%
Atual: 2Amp

- Dispositivos de proteção

MCB Trifásico (TPN): 2 Núm.

- Interconexões

Terminais de segurança BS-10 4 mm

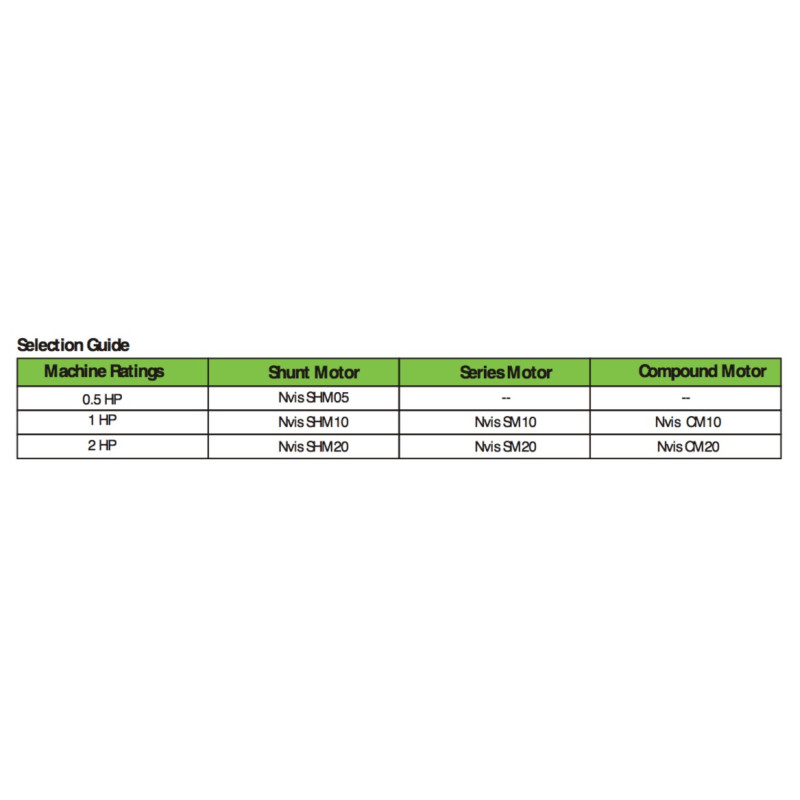

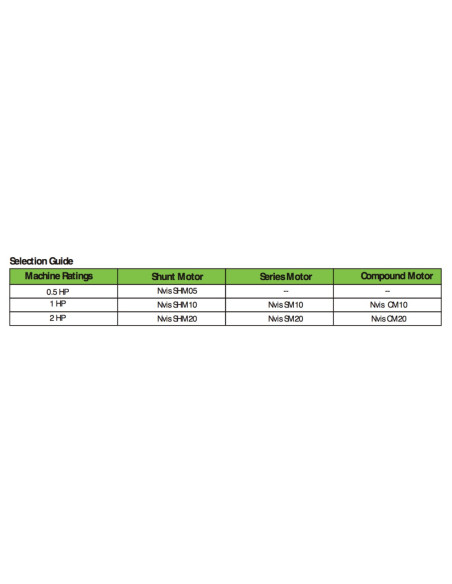

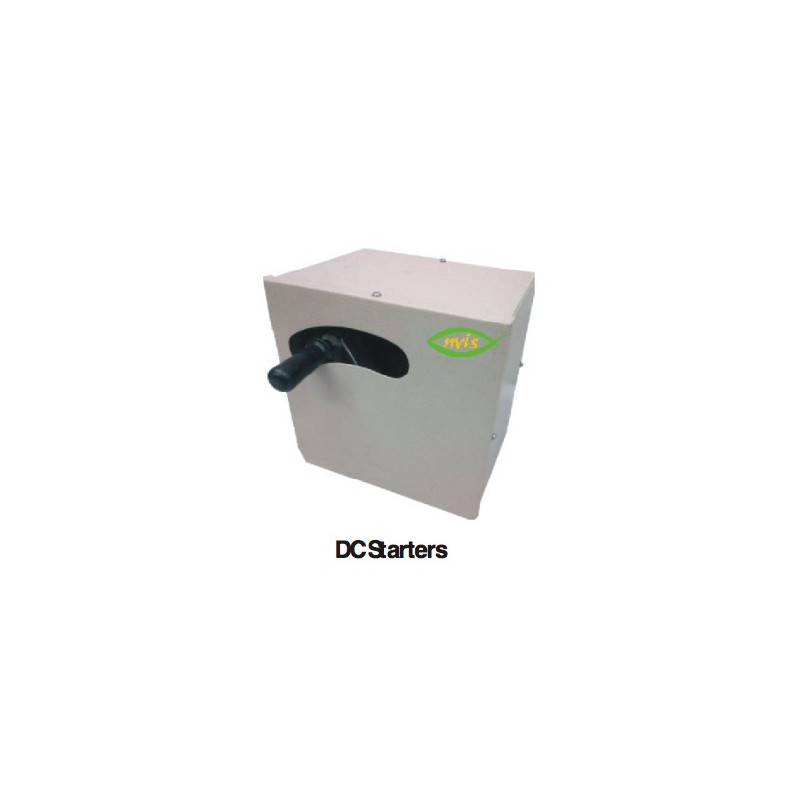

+ Máquinas DC

- Motor de bobina de bypass DC

• Estudo da operação operacional e princípio do motor de bypass DC
• Estudo do fenômeno de marcha e recuo do bypass do enrolamento do motor de corrente contínua
• Estudo da característica sem carga do motor de bypass DC
• Estudo da característica de carga do motor de bypass DC

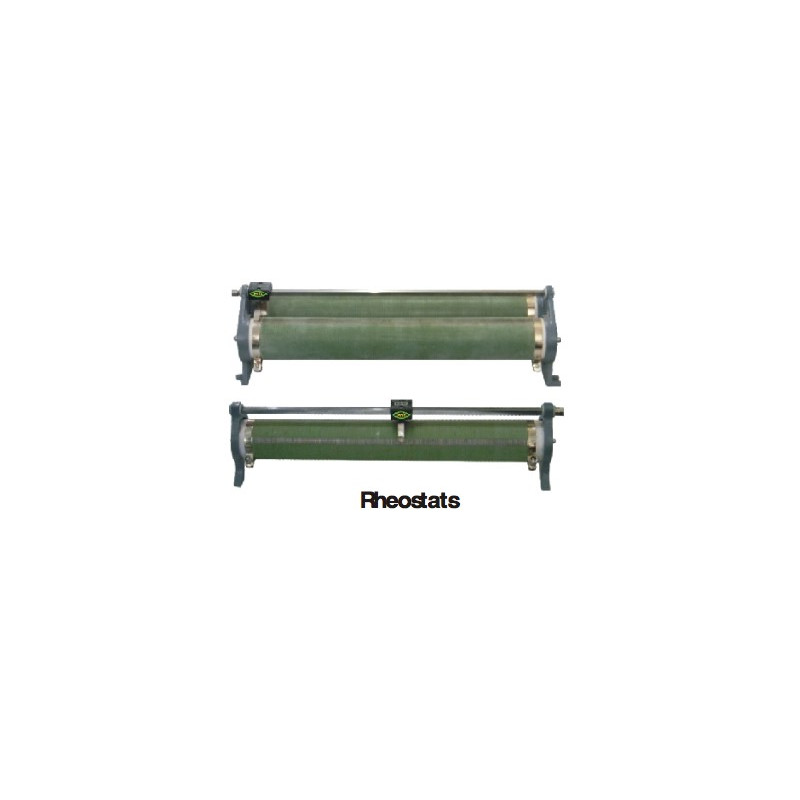

• Estudo do controle de velocidade do motor bypass DC usando controle de tensão de armadura e método de controle de campo de fluxo
• Estude e determine as perdas da máquina de DC e calcule a eficiência da máquina de DC usando o método de teste da Swinburn.

- Motor de enrolamento de desvio de corrente contínua da série

• Estudo da operação operacional e princípio do motor da série DC
• Estudo dos fenômenos de corrida e recuo do motor da série DC
• Estudo da característica de carga do motor da série DC
• Estudo do controle de velocidade do motor DC usando métodos de controle de tensão de armadura e controle de campo de fluxo

- Motor composto de enrolamento DC

• Estudo da operação operacional e princípio do motor composto DC
• Estudo dos fenômenos de operação e reverso do motor DC Compound
• Estudo da característica de carga do motor de ferimentos compostos acumulados de DC
• Estudo da característica de carga do motor de compressão diferencial composto DC

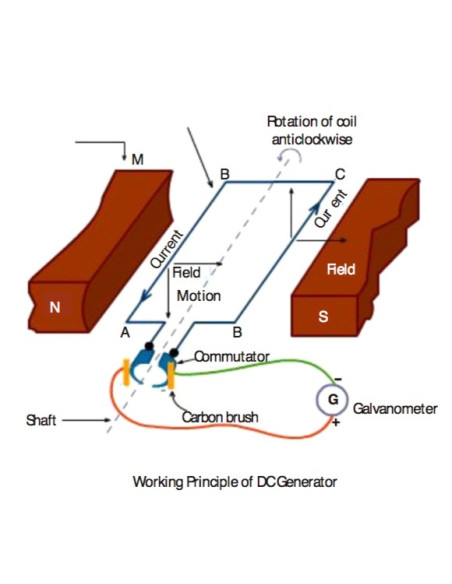

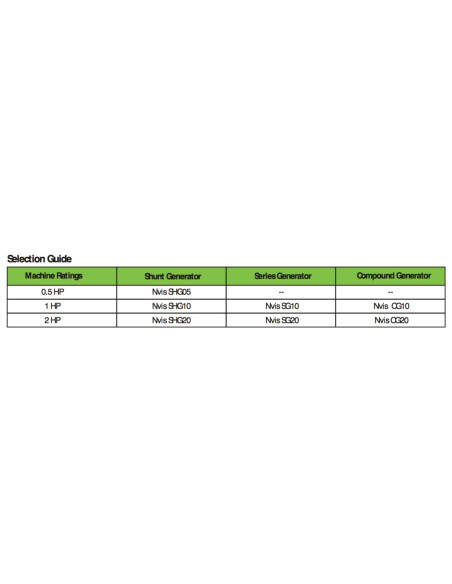

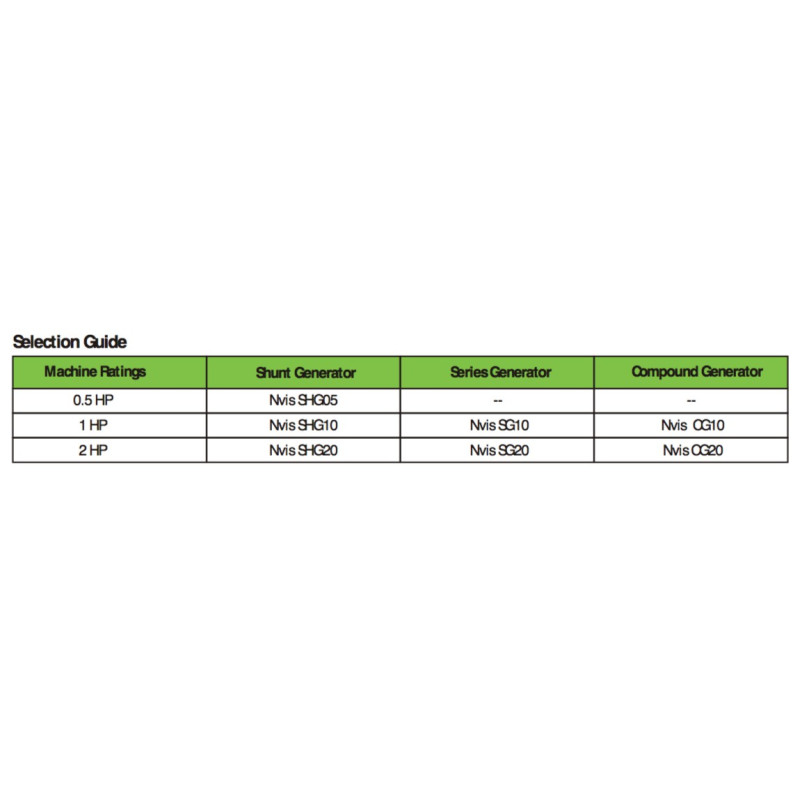

- Motor de enrolamento do gerador de corrente contínua

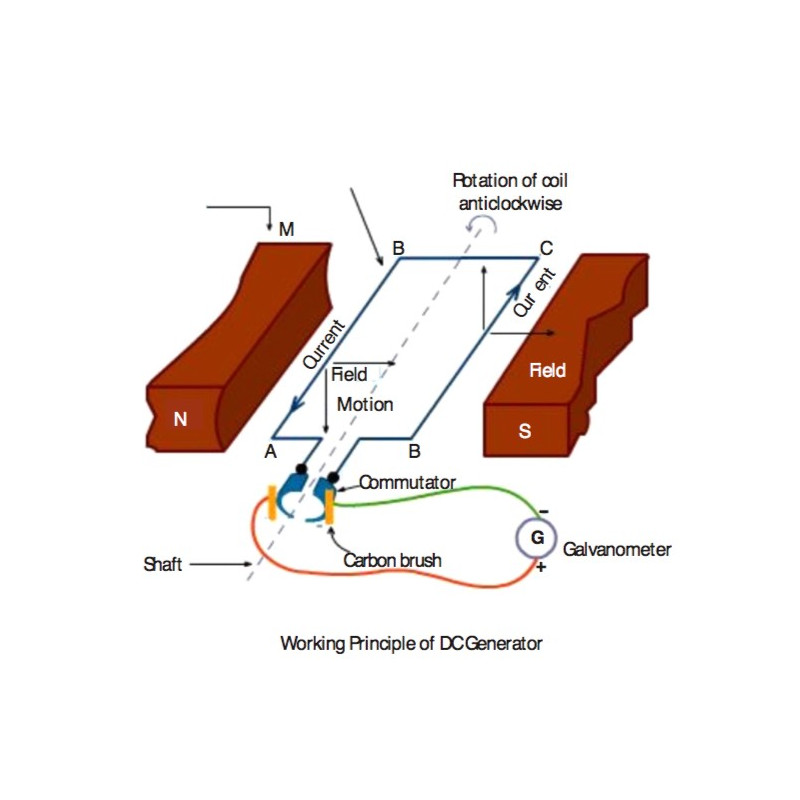

• Estudo da operação operativa e princípio do Motor de Enrolamento do Gerador DCR
• Estudo e medição da característica de circuito aberto do motor de enrolamento do gerador de corrente contínua
• Estudo e medição de características externas do Motor de Enrolamento do Gerador DC
• Estudo e medição da característica interna do gerador de bypass DC
• Estudar e obter perdas separadamente e em correspondência. Determine a eficiência de uma máquina de bypass DC usando o teste Hopkinson

- Gerador DC de enrolamento do motor da série

• Estudo do desempenho operacional e o princípio do gerador de ferida da série DC
• Estudo e medição da característica de circuito aberto do gerador da série DC
• Estudo e medição da característica de carga do gerador da série DC
• Estude e verifique o Teste de Campo da Máquina da Série DC e determine a eficiência do Motor e Gerador da Série DC de acordo com qualquer carga de desejo

- Motor de enrolamento composto por gerador de corrente contínua

• Estudo da operação operacional e do princípio do gerador de enrolamento composto DC
• Estude e verifique as características de carga do gerador de comportas de cauda longa acumulado.
• Estudar e verificar as características de carga do gerador composto por curto desvio cumulativo
• Estude e verifique as características de carga do gerador diferencial de cauda longa.
• Estudar e verificar as características de carga do gerador diferencial de cauda curta.

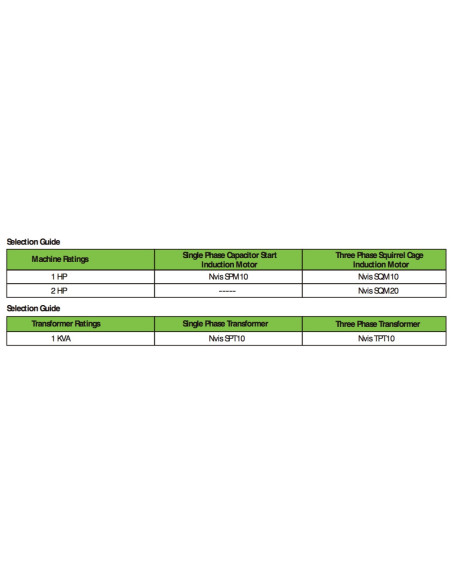

+ Máquinas AC

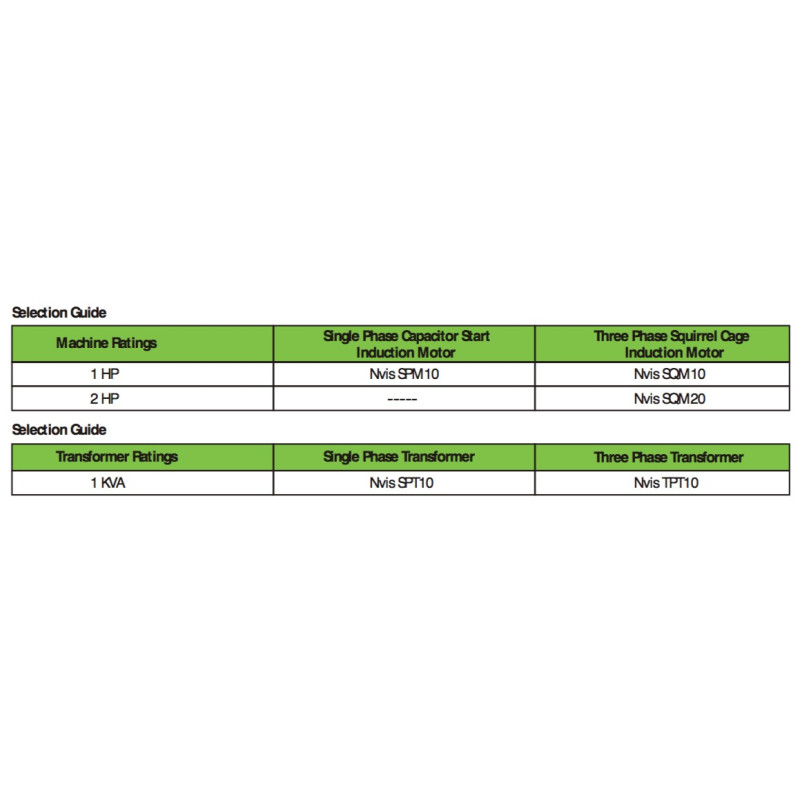

- Motor de indução de arranque de condensador monofásico

• Estudo da operação operacional e princípio do motor de indução monofásico
• Estudo de operação e inversão do motor de indução monofásico
• Estudo do teste sem carga em um motor de indução monofásico
• Estudo do teste do rotor travado em um motor de indução monofásico
• Estudo do teste de carga em um motor de indução monofásico

- Motor de indução de gaiola de esquilo trifásico

• Estudo da operação operacional e princípio do motor de indução de gaiola de esquilo trifásico
• Estudo da operação e retração do motor de indução trifásico
• Estudo de teste sem carga realizado em um motor de indução trifásico
• Estudo do teste de rotor em bloco realizado em um motor de indução trifásico
• Medição do deslizamento em um motor de indução trifásico
• Estudo das características de velocidade-torque em um motor de indução trifásico

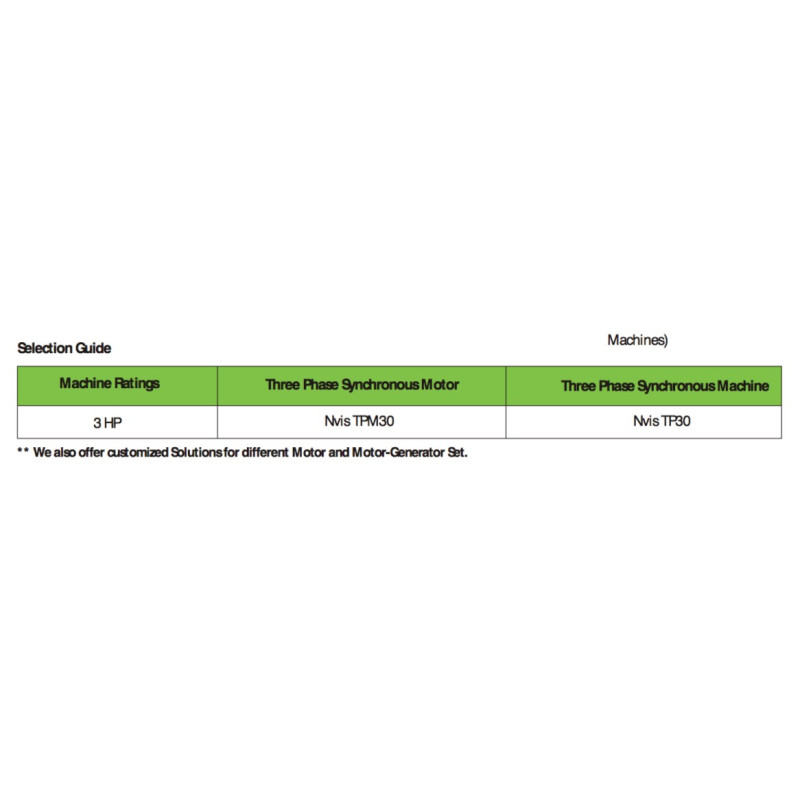

- Motor síncrono de pólo de saída trifásico

• Estudo da operação operacional e princípio do motor síncrono trifásico
• Estudo da curva V do motor síncrono trifásico
• Estudo da curva inversa V do motor síncrono trifásico

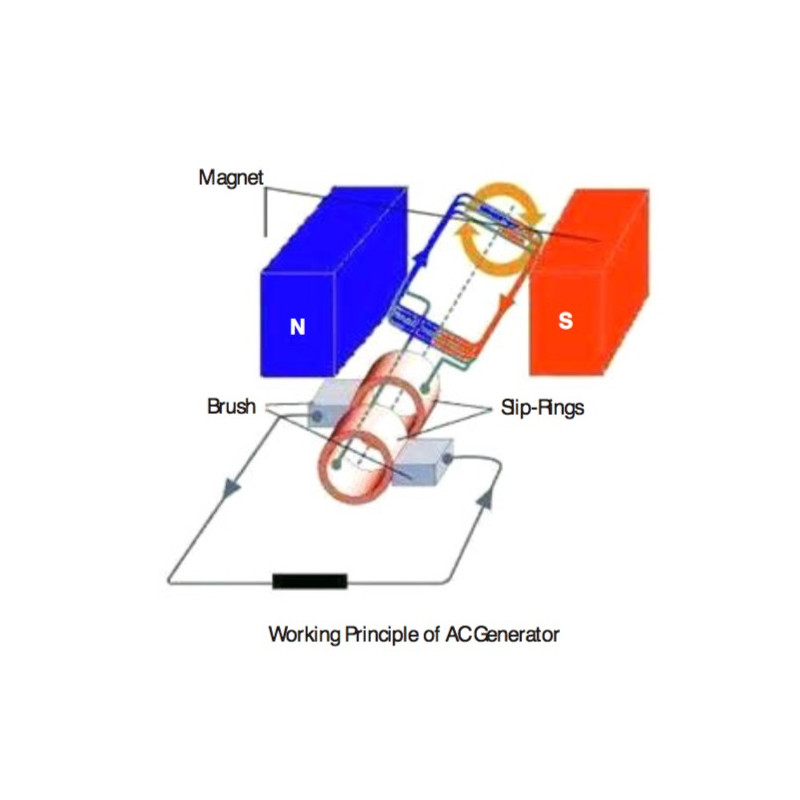

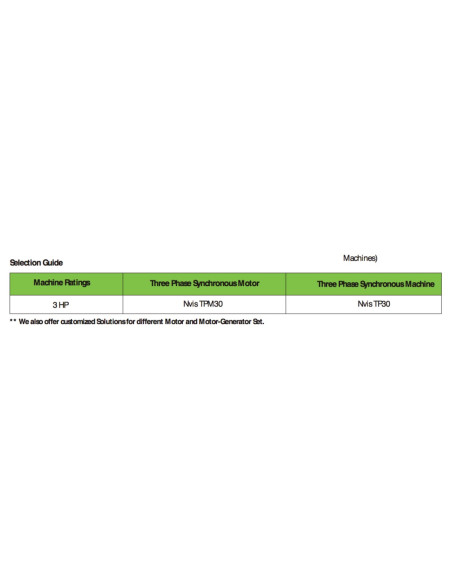

- Gerador síncrono de pólos de saída trifásico

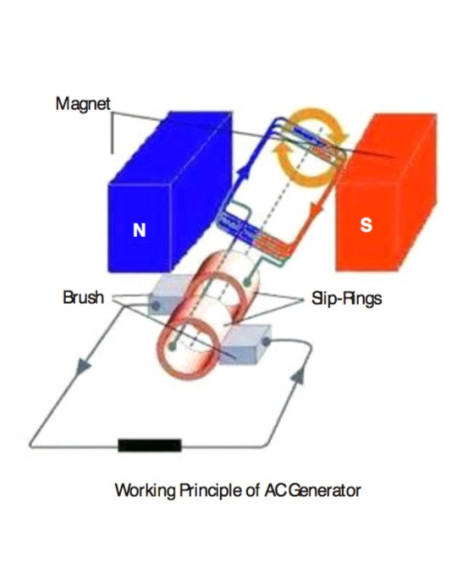

• Estudo do princípio de funcionamento do gerador síncrono trifásico
• Estudo e medição da reatância do eixo direto (Xd) por teste de deslizamento
• Estudo e medição da reatância do eixo de quadratura (Xq) por teste de deslizamento
• Estudo e medição da impedância de seqüência positiva do gerador síncrono trifásico
• Estudo e medição da impedância de seqüência negativa do gerador síncrono trifásico
• Estudo e medição da impedância de seqüência zero do gerador síncrono trifásico
• Estudo das características de curto-circuito (SCC) do gerador síncrono trifásico
• Estudo das características do circuito aberto (OCC) do gerador síncrono trifásico
• Estudo e medição da regulação de tensão do gerador síncrono trifásico usando o método EMF

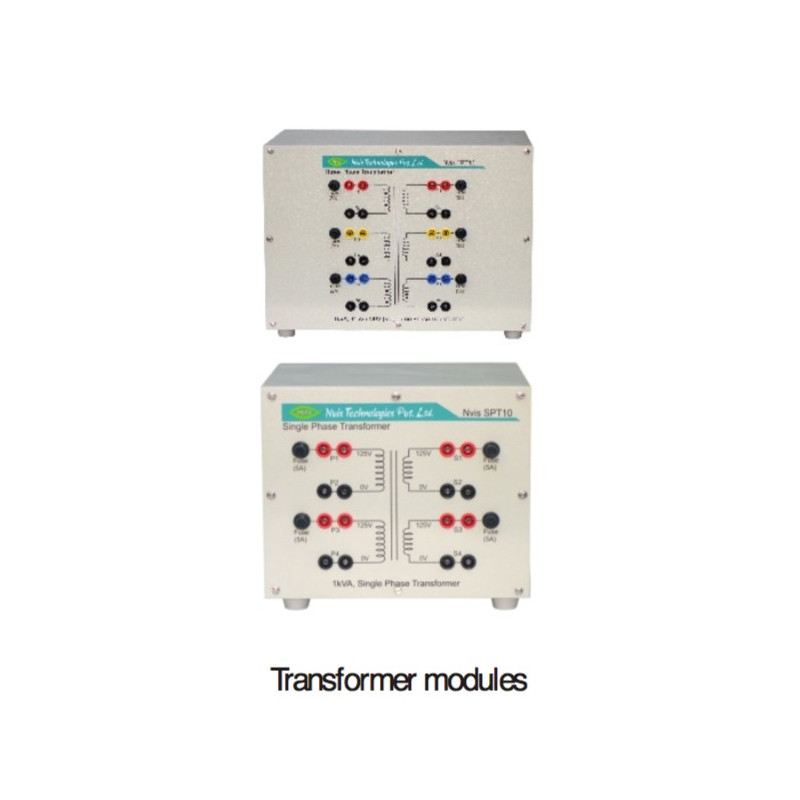

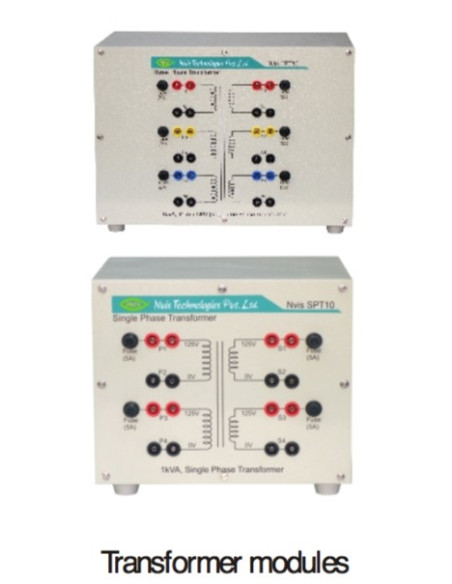

- Transformador monofásico

• Estudo do transformador de isolamento monofásico
• Estudo do transformador Aumentar fase única
• Estudo do transformador redutor monofásico
• Estudo da polaridade subtrativa do transformador monofásico
• Estudo da polaridade aditiva do transformador monofásico
• Estudo do teste de circuito aberto do transformador monofásico
• Estudo do teste de curto-circuito do transformador monofásico
Determinar a eficiência e a regulagem de tensão de um transformador monofásico por carga direta em diferentes condições de carga.

- Transformador trifásico

• Estudo do teste de circuito aberto do transformador trifásico
• Estudo do teste de curto-circuito do transformador trifásico
• Estudo de configurações trifásicas em transformador trifásico

** Mais de 70 experimentos podem ser realizados no Nvis 7089A
** Também adequado para experimentos em medições elétricas básicas
