Scientech2501 TechBook para Comunicación de Fibra Óptica

Principio de funcionamiento de fibra óptica

Scientech2501 TechBook para Comunicación de Fibra Óptica

Name: Scientech2501 TechBook para Comunicación de Fibra Óptica
Brand: SCIENTECH TECHNOLOGIES
SKU: Scientech2501

Referencia: Scientech2501 - Fabricante: SCIENTECH TECHNOLOGIES

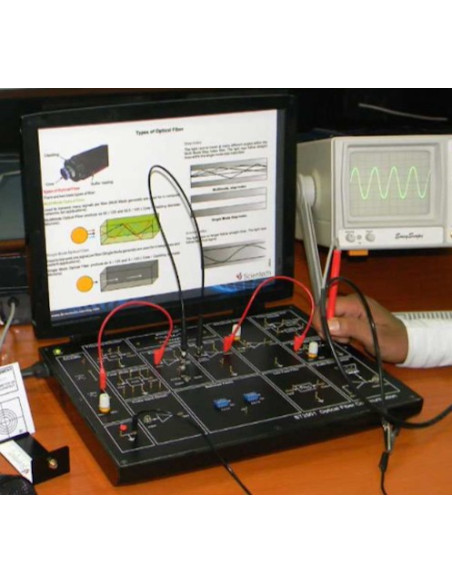

Scientech2501 TechBook para Comunicación de Fibra Óptica demuestra el método símplex de transmisión de información de un lugar a otro mediante el envío de pulsos de luz a través de una fibra óptica. El Techbook Demuestra las propiedades de Simplex analógica y digital Transceptor, características del cable de fibra óptica, técnicas de modulación / demodulación. Se incluye una gran cantidad de experimentos en el libro de trabajo y muchos más se pueden realizar usando Scientech 2501.

Solicitar Oferta

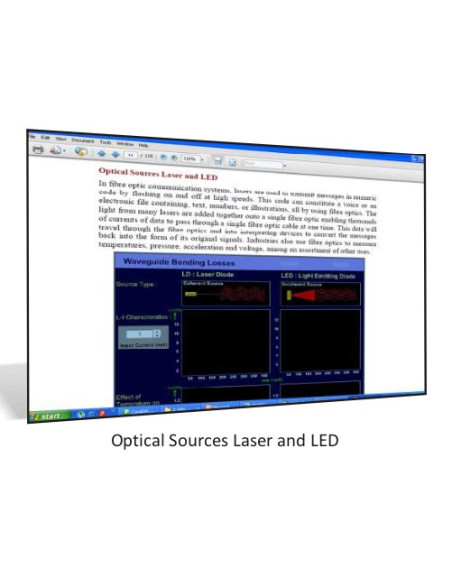

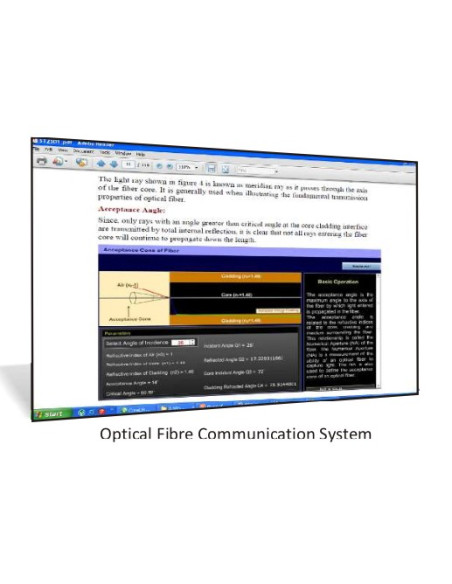

Los TechBooks de Scientech son plataformas de aprendizaje compactas y fáciles de usar que brindan una forma moderna, portátil, integral y práctica de aprender Tecnología. Cada TechBook se proporciona con material de aprendizaje multimedia detallado que cubre la teoría básica, el procedimiento paso a paso para realizar el experimento y otra información útil.

Características:

- Transceptor analógico y digital Simplex
- Canal de 660 nm con transmisor y receptor
- Modulación / demodulación AM-FM-PWM
- Generador de funciones a bordo
- Reloj de cristal controlado
- Bloques funcionales indicados a bordo mímica
- Puntos de entrada-salida y prueba proporcionados a bordo
- Enlace de voz a bordo
- Fuente de alimentación DC incorporada
- Plantilla de medición de apertura numérica y mandril para pérdida por flexión incluida
- Fallas conmutadas en el transmisor y el receptor
- Tutorial de productos en línea

- Transmitter: 1 no., LED 660 nm
- Receiver: 1 No., Fiber Optic Photodetector
- Modulation Techniques: 1. AM 2. FM 3. PWM
- Drivers: 1 No. with Analog & Digital modes
- Clock: Crystal Controlled Clock 4.096 MHz
- PLL Detector: 1 no.
- AC Amplifier: 1 no.
- Comparator: 1 no.
- Filters: 1 No. 4th order Butterworth, 3.4 KHz cut-off Frequency
- Analog Band Width: 350 KHz
- Digital Band Width: 2.5 MHz
- Function Generator:
     -- 1 KHz Sine wave (Amplitude adjustable)
     -- 1 KHz square wave (TTL)
- Voice Link: F. O. Voice link using microphone & speaker (built in)
- Switched Faults: 4 in transmitter & 4 in Receiver
- Fiber Optic Cable: Connector Type Standard SMA
- Cable Type: Step indexed multimode PMMA plastic cable
- Core Refractive Index: 1.492
- Clad Refractive Index: 1.406
- Numerical Aperture: Better than 0.5
- Acceptance Angle: Better than 60 deg.
- Fiber Diameter: 1000 microns
- Outer Diameter: 2.2 mm
- Fiber Length: 0.5 m & 1 m
- Test Points: 29 nos.
- Inter connections: 2 mm sockets
- Power Supply: 110-220 V ± 10%, 50 / 60 Hz
- Dimensions (mm): W 326 x D 252 × H 52
- Weight: 1 Kg approximately
- Power Consumption: 3 VA approximately
- Operating Condition: 0-40ºC, 80% RH
- Product Tutorial: Online on www.ScientechLearning.com
- Included Accessories: NA Measurement Jig, Mandrel, Fiber Cables, Microphone, Headphone, Set of patch cords
- Optional Accessories: Optical power meter, 5 meter fiber cable,10 meter fiber cable.
- Optional Experiments:
     -- Measurement of Bit Error Rate
     -- Study of Eye Pattern

- Configuración de enlace analógico y digital de fibra óptica
- Sistema AM que utiliza señales de entrada analógicas y digitales
- Sistema de modulación de frecuencia
- Sistema de modulación de ancho de pulso
- Estudio de la pérdida de propagación en fibra óptica
- Estudio de la pérdida de flexión
- Medida de Apertura Numérica
- Características del enlace de comunicación de fibra óptica
- Ajuste del enlace de fibra óptica de voz utilizando amplitud, frecuencia y modulación PWM
- Estudio de fallos conmutadas en AM, FM y sistema de PWM
- Pérdida de propagación con medidor de potencia óptica
- Características V-I del LED (convertidor E - O)
- Características del detector de fotos
- Medida de tasa de errores de bit (opcional)
- Estudio del patrón del ojo (opcional)
