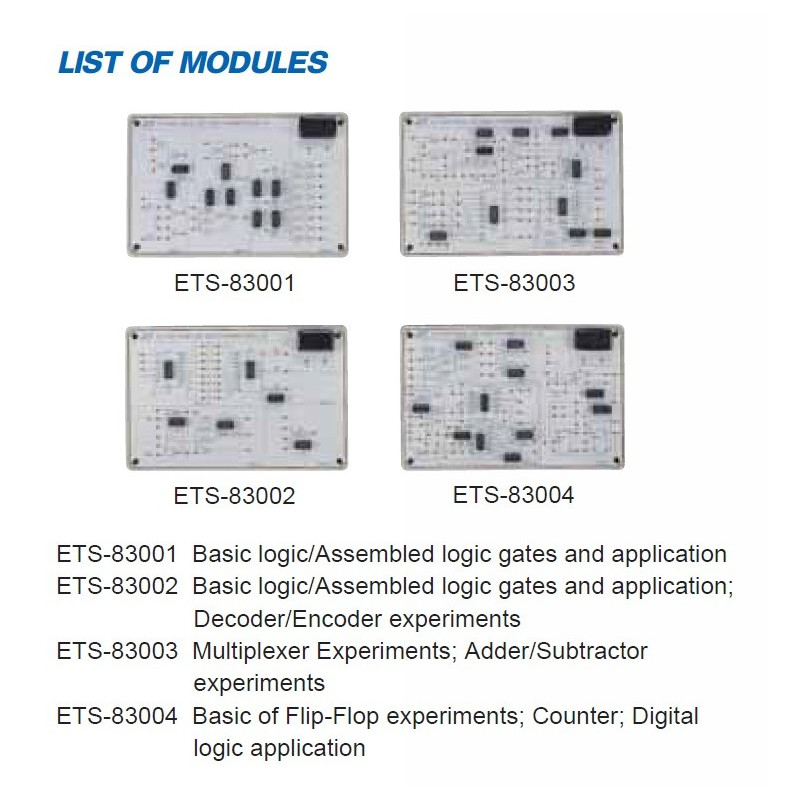

ETS-8000A Sistema de Entrenamiento Digital General

• Experimentos básicos de puertas lógicas

  (a) O puerta
  (b) NO puerta
  (c) OR + NO puerta
  (d) Puerta NOR
  (e) Puerta NAND
  (f) Entrada NAND de 4 entradas
  (g) AND-NOR
  (h) Lámpara de escalera


• Experimentos de circuitos lógicos ensamblados

  (a) X + 0 = X, X + 1 = 1
  (b) X.0 = 0, X.1 = X
  (c) X + X = X, X + X '= 1
  (d) X.X = X, X.X '= 0
  (e) (X.Y) '= X' + Y '
  (f) (X + Y) '= X'.Y'
  (g) Comparador de 2 bits
  (h) Circuito de votación
  (i) Aplicación de mapas de Karnaugh


• Experimentos de sumador / restador

  (a) Medio sumador
  (b) Sumador completo
  (c) Medio restador
  (d) Sutractor completo
  (e) Sumador de 4 bits
  (f) Restador de 4 bits
  (g) Aditivo de código BCD


• Experimentos de decodificador / codificador

  (a) Codificador de 8 a 3
  (b) Decodificador de 3 a 8


• Experimentos de multiplexor

  (a) Multiplexor
  (b) Unidad lógica.


• Experimentos básicos de Flip-Flop

  (a) Construir un Flip-Flop R-S con puertas NAND
  (b) Construir un Flip-Flop R-S con puertas NOR
  (c) J-K Flip-Flop
  (d) T Flip-Flop
  (e) D Flip-Flop


• Aplicación de experimentos Flip-Flop

  (a) Construir un Flip-Flop D con un Flip-Flop J-K;
  (b) Construir un Flip-Flop T con un Flip-Flop J-K;
  (c) Mod-8 del contador de ondas


• Contador de experimentos

  (a) Contador Mod-8
  (b) Secuencia arbitraria Mod-4


• Aplicación de lógica digital

  (a) Ruleta eléctrica 0 ~ 9
  (b) Control de señales de tráfico
