FCP103 PAQUETE DE CADENA DE ENERGIA

Características Clave:

- Alto rendimiento, gran pila de combustible.
- Celda de combustible transparente para observar el subproducto del agua de la reacción.
- Diseño de campo de flujo realista. La pila de combustible se comporta como un verdadero FC industrial.
- Diseño robusto
- Desarmar la celda de combustible y el sistema que pueden ser ensamblados por los estudiantes.
- Indicador de temperatura de la celda de combustible.
- Fácil configuración de experimentos. Recomendado para cursos de ciencia general, química, electroquímica, dinámica de fluidos, termodinámica y cursos de educación / capacitación eléctrica.

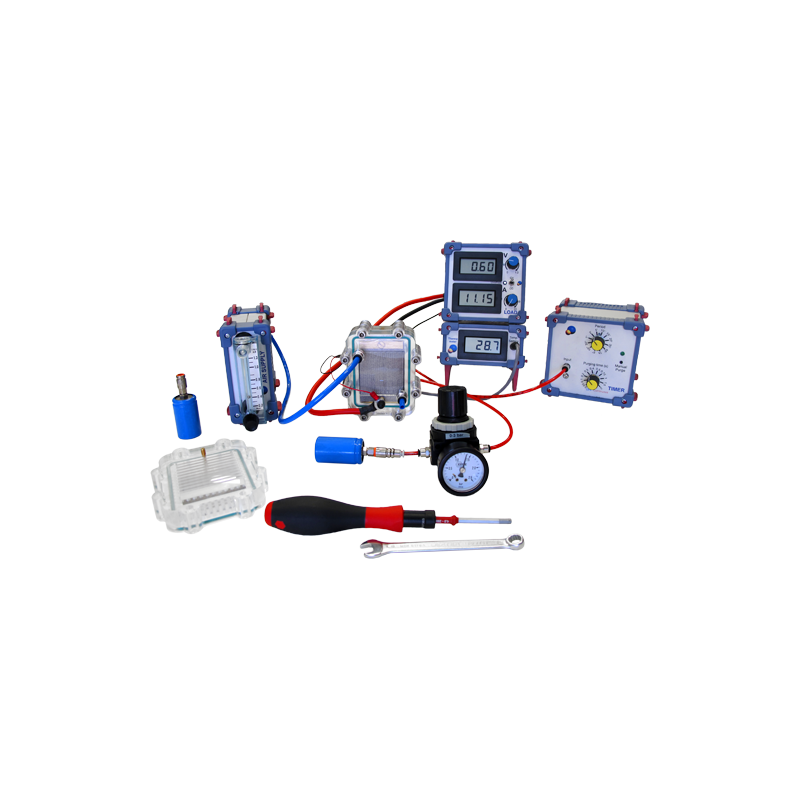

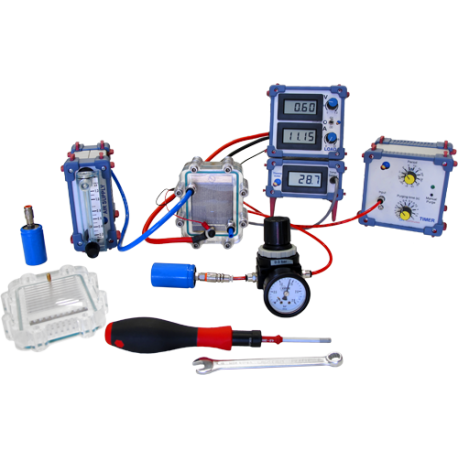

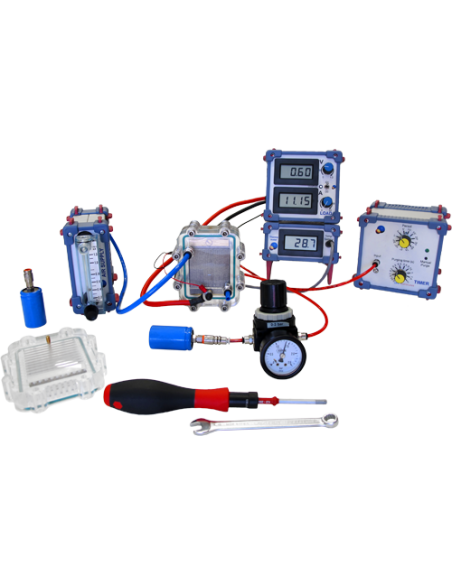

EL PAQUETE INCLUYE:

- Desarmar la celda de combustible de flujo forzado con un diseño de campo de flujo serpenteante

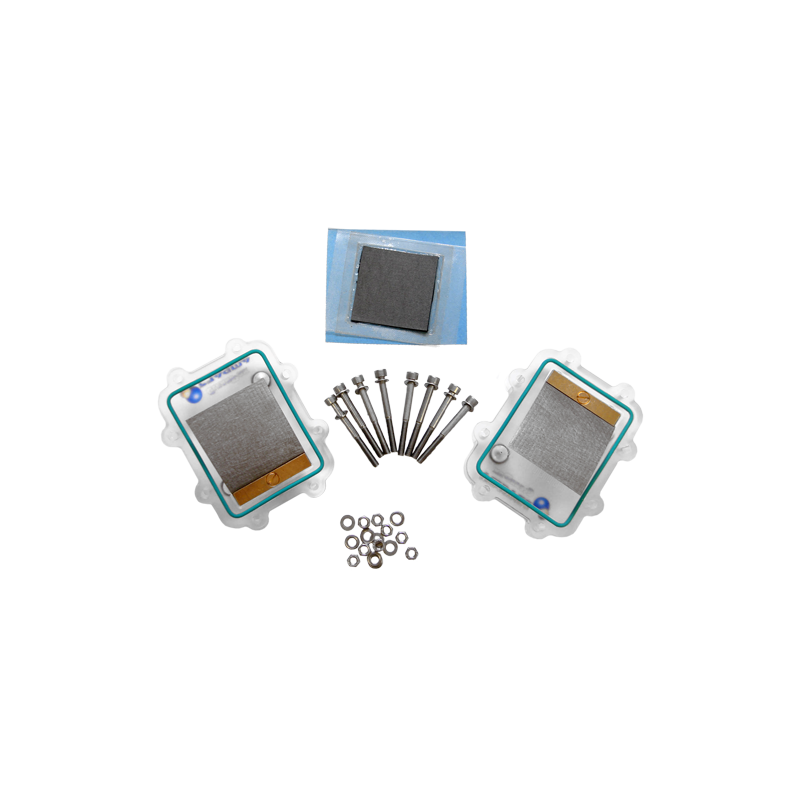

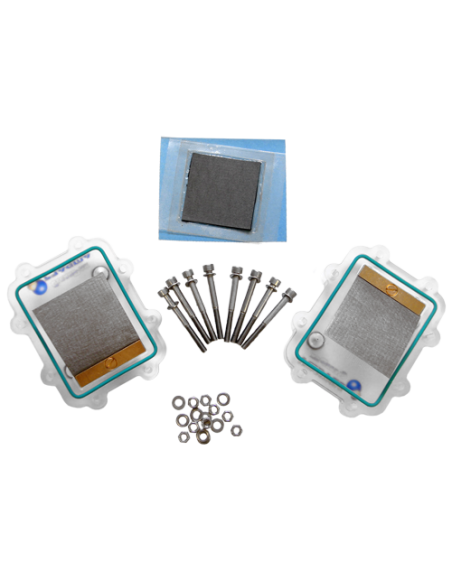

- Núcleo de pila de combustible (x3)
- Caja e-Load con medición de corriente y tensión.
- Recipiente de hidrógeno recargable (almacenamiento de sólidos, x2)
- válvula de purga programable
- Reductor de presión de H2
- Bomba de aire con caudalímetro variable.
- Sensor de temperatura integrado en la celda con pantalla electrónica.
- Placa de compresión de convección de aire libre (modo "respiración de aire")
- Destornillador de par y llave plana.
- Cables y tuberías.
- Fuente de alimentación de 24V.

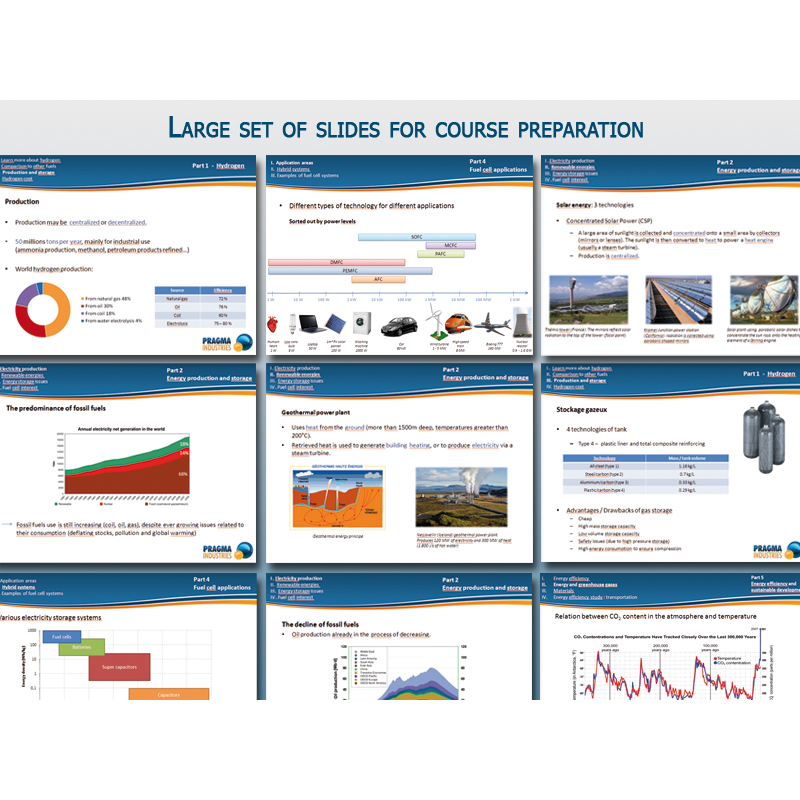

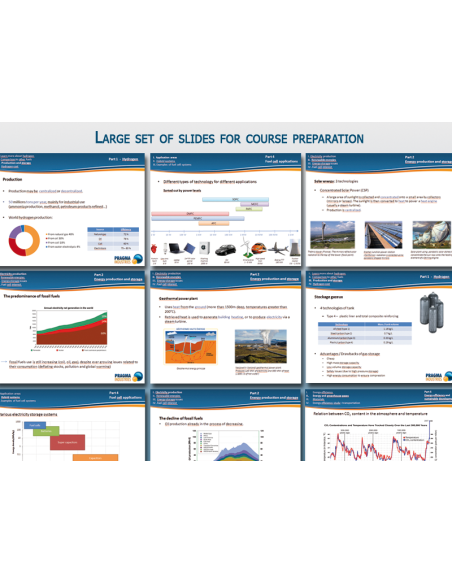

- Material de enseñanza

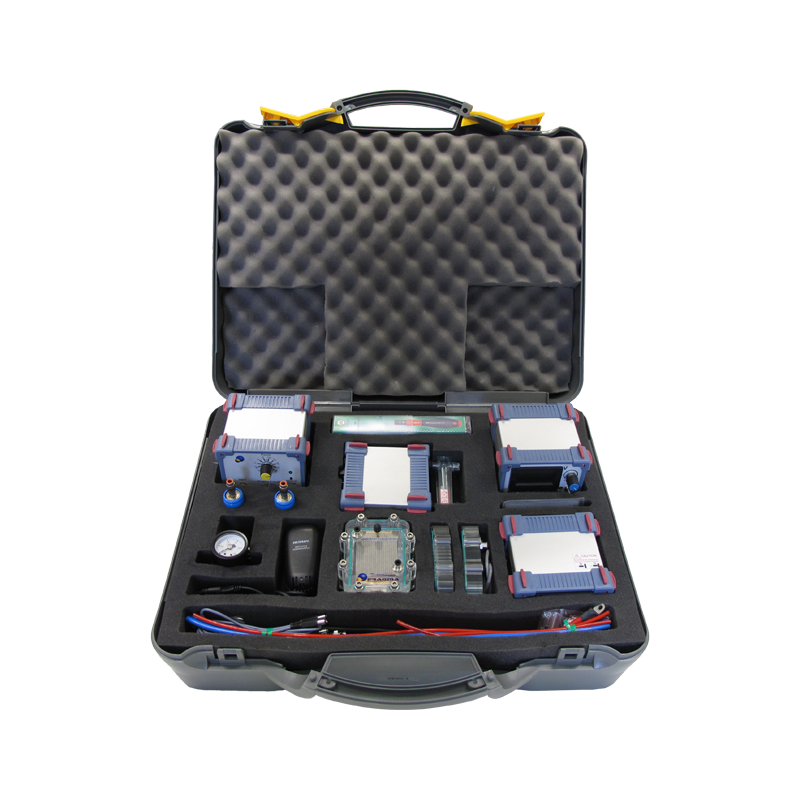

- Embalaje robusto maleta.

EXPERIMENTOS:

- Construir una pila de combustible y un circuito de pila de combustible.
- Comprender el sistema de pila de combustible y cómo se controla.

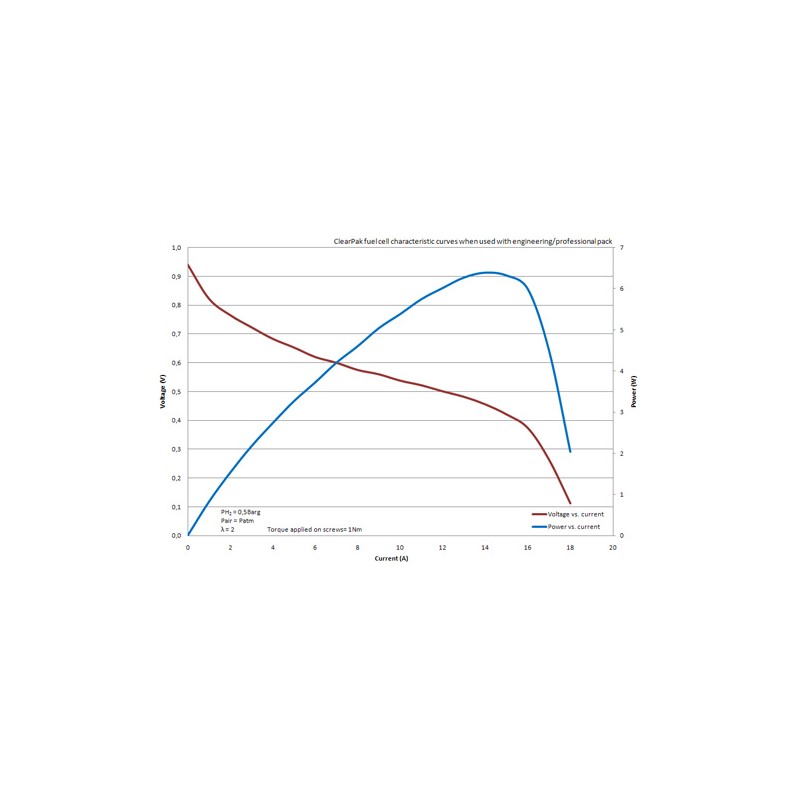

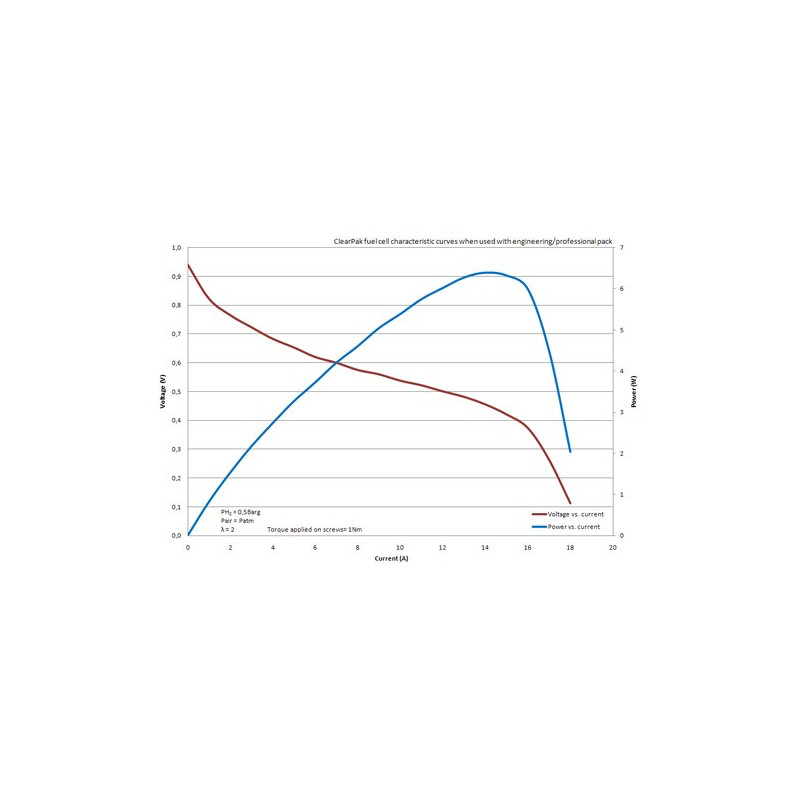

- Trazado de curvas características en diferentes condiciones de operación.
- Comprensión de conversión de energía y cálculo de eficiencia.
- Medición del efecto de la carga del catalizador.
- Medición y análisis del efecto de la compresión del núcleo de la pila de combustible.
- Comprender el efecto de la purga de H2 en los rendimientos y la gestión del combustible.
- Medición del efecto de la estequiometría del aire en el comportamiento del FC.

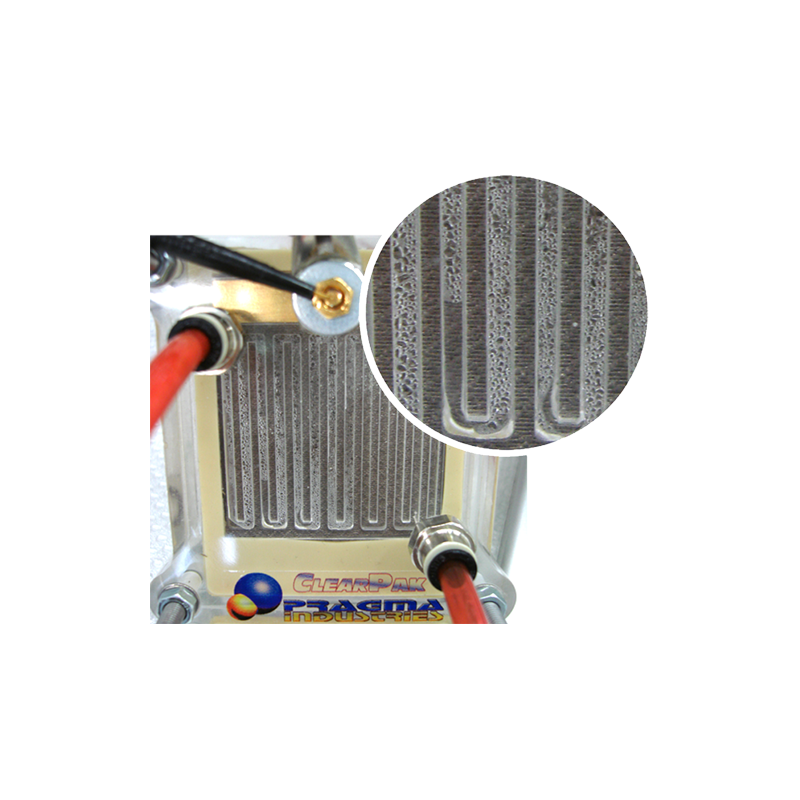

- Observar la producción y evacuación de agua en el campo de flujo.
- Observar el cambio de fase líquido / vapor de agua en la celda de combustible y comprender la física del punto de rocío
- Comprensión del acoplamiento entre potencia, temperatura y rendimiento de la pila de combustible.
- Medición del efecto de la presión de H2 en curvas características.
- Comparación de modos de flujo forzado y convección libre de FC.
- Controlar la salida de la celda de combustible en corriente y voltaje.
- Comprender la eficiencia de la celda de combustible frente a la eficiencia del sistema.

ESPECIFICACIONES TÉCNICAS

Núcleo de pila de combustible: 25cm² de área activa.
Celda de combustible: 7W / 15.5A a 0.4V
Temperatura máxima: 70 ° C (158 ° F)
Almacenamiento H2: 10NL (x2)
Bomba de aire: 0.2-1.2sL / min
Cables: 50cm cada uno.
Destornillador de par: 0.8-2Nm
E-carga: 20A, 1.2V
Reductor de presión de H2: 0-3 barg
