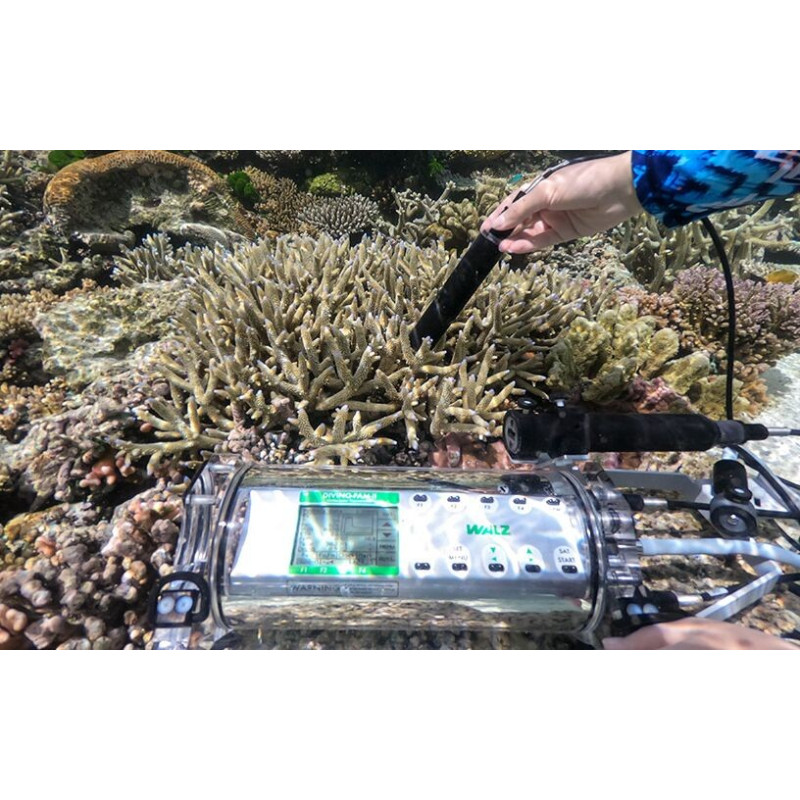

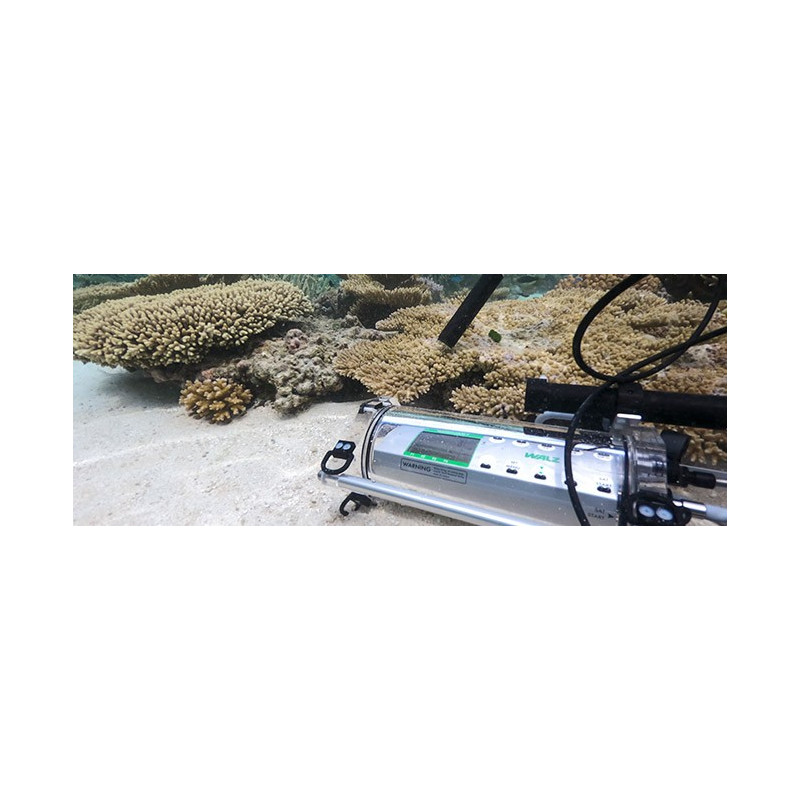

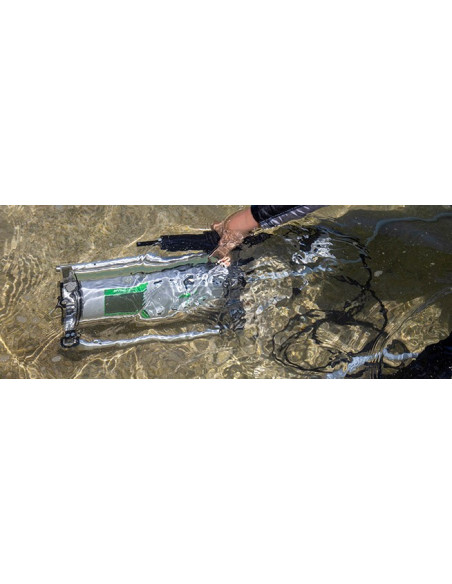

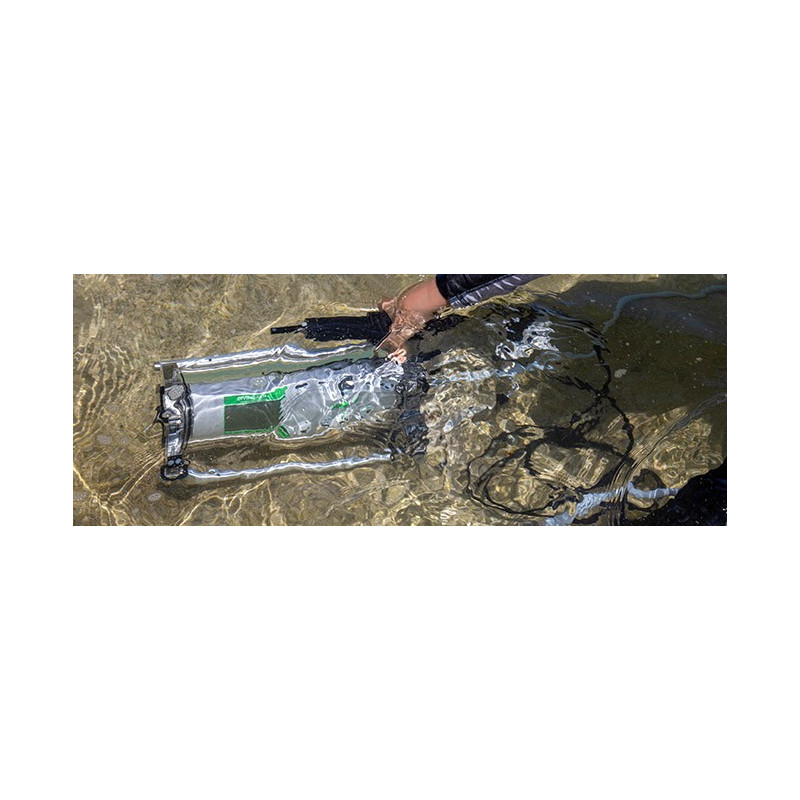

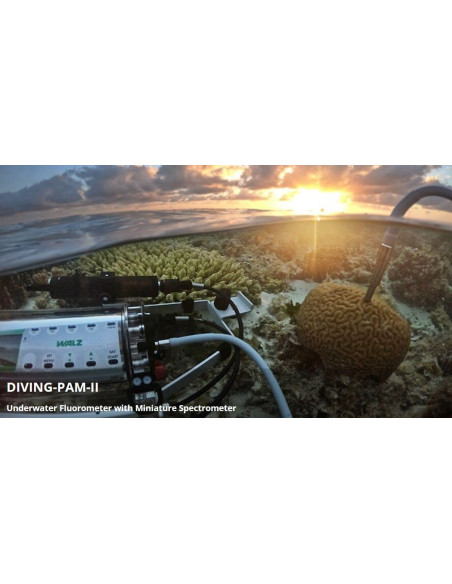

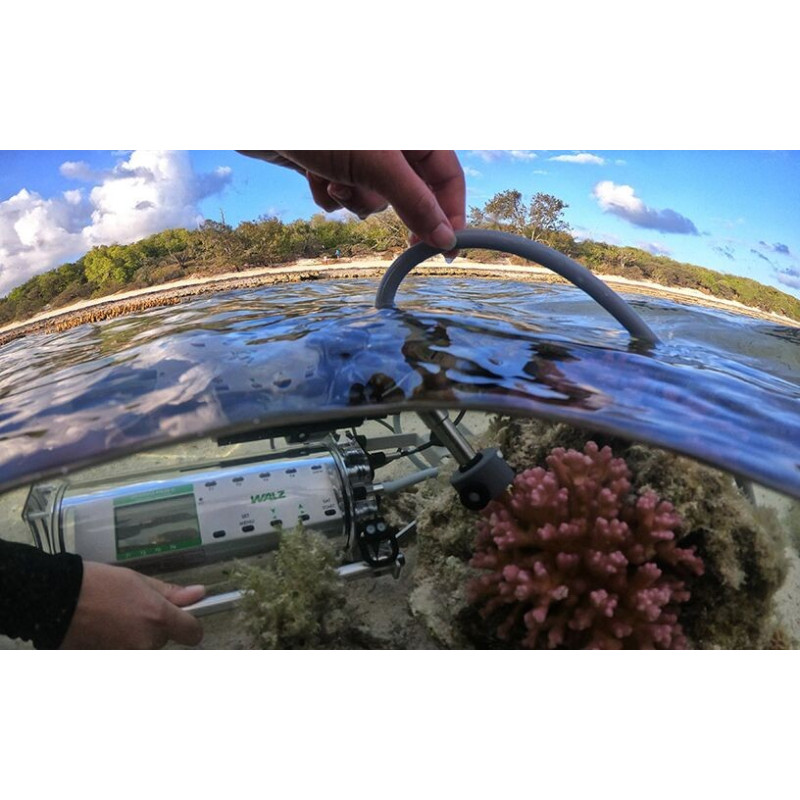

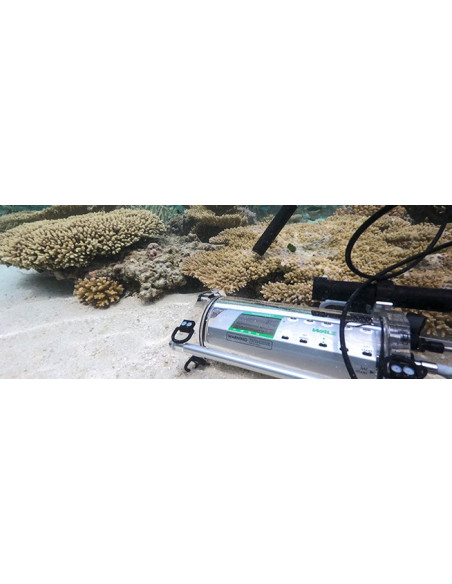

DIVING-PAM-II Fluorômetro Subaquático com Espectrômetro Miniatura

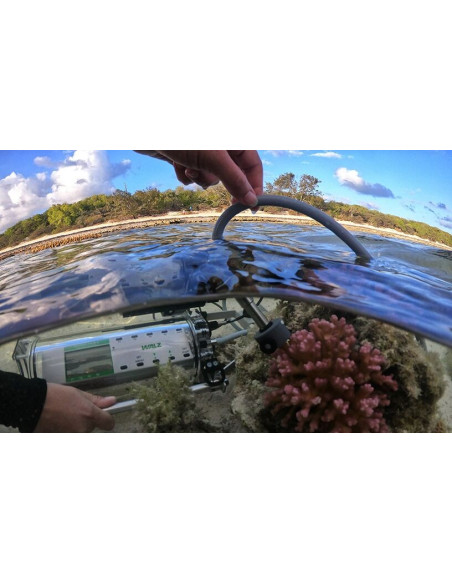

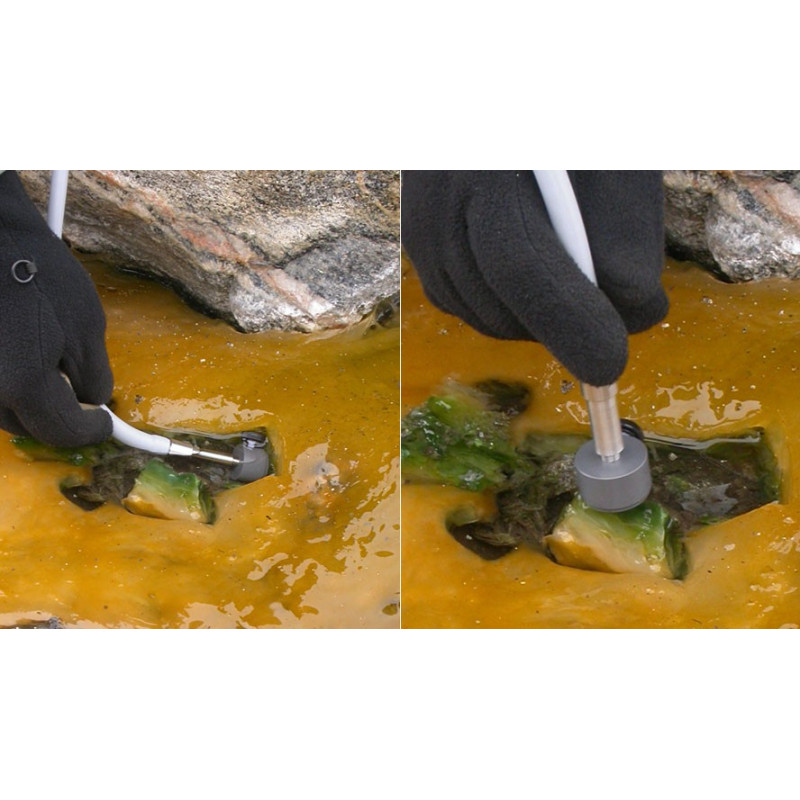

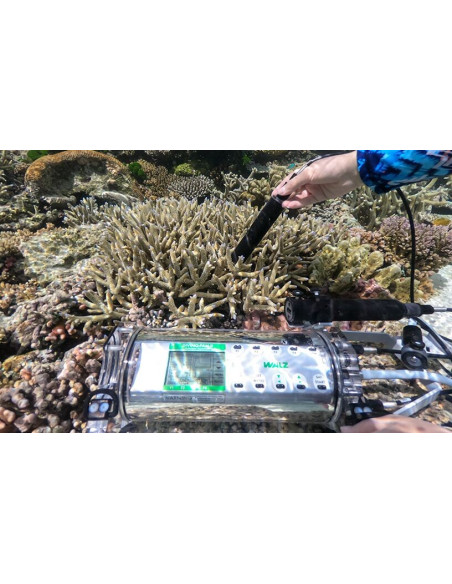

O fluorômetro DIVING-PAM-II permite testes de fotossíntese até uma profundidade de água de 50 m. Todas as funções do instrumento podem ser controladas com 10 interruptores de reflexão infravermelhos localizados dentro de um invólucro em forma de cilindro transparente. Um novo recurso é a tela de economia de energia P / B que mostra o estado do instrumento e os dados medidos. A tela transflectiva é legível mesmo sob a luz do sol. Para a avaliação a longo prazo da fotossíntese, o instrumento também pode ser operado por um computador através de um cabo submarino especial.

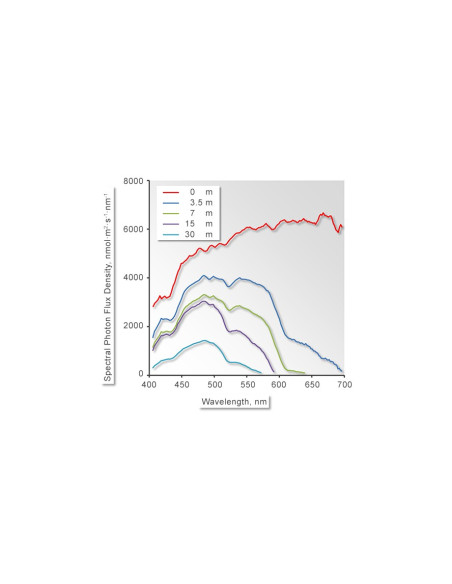

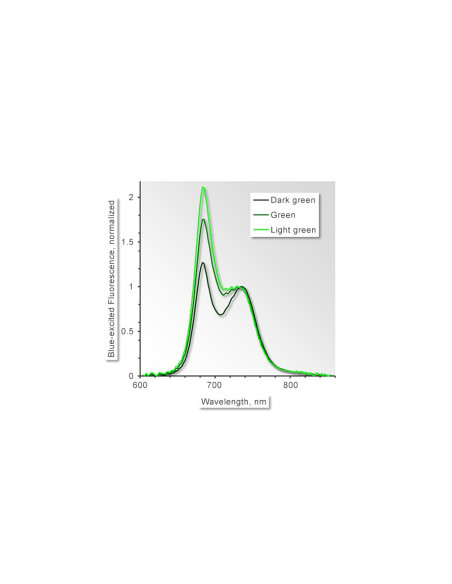

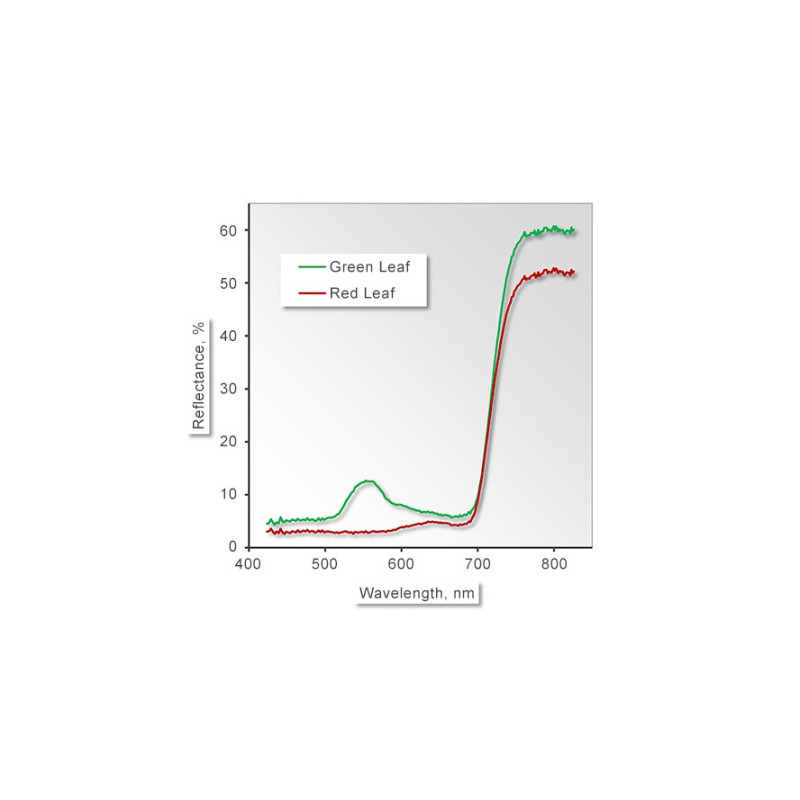

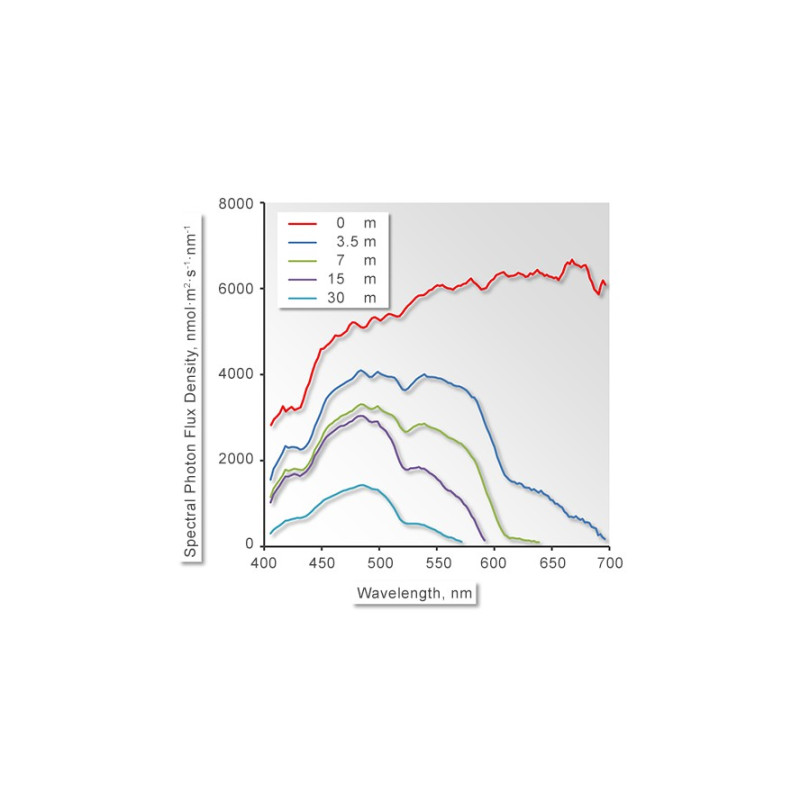

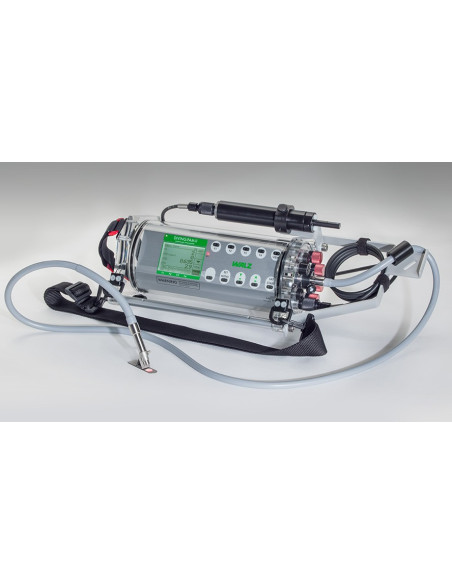

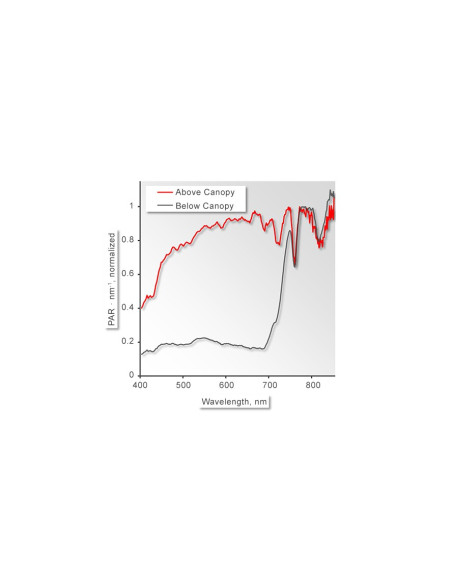

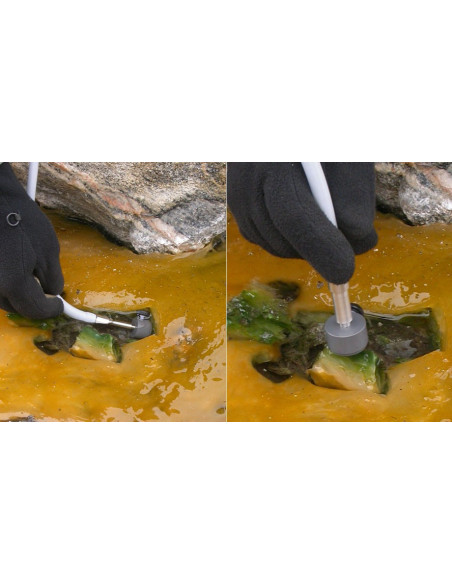

O inovador espectrômetro miniatura MINI-SPEC, que faz parte do sistema básico DIVING-PAM-II, acrescenta um novo nível de informações para estudos de fotossíntese. O MINI-SPEC mede os espectros de PAR, que são conhecidos por variarem significativamente com a profundidade da água. O dispositivo também permite a análise espectral da emissão de reflectância e fluorescência de uma amostra. Outra novidade é um sensor PAR interno que registra continuamente a intensidade da fonte de luz interna do DIVING-PAM-II.

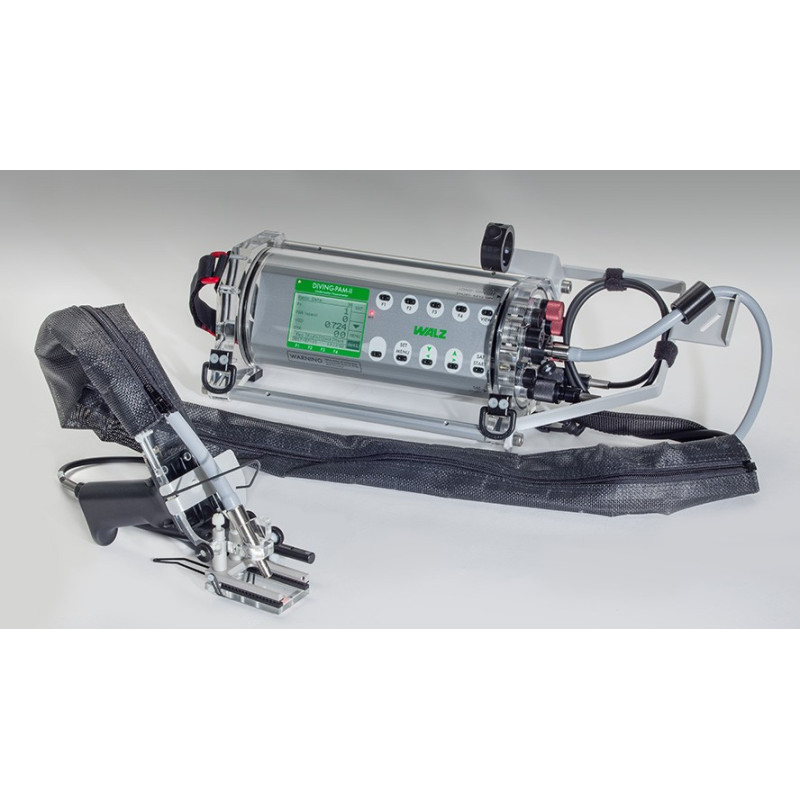

* DIVING-PAM-II e titular da amostra universal DIVING-II-USH


- Espectrômetro em miniatura para medição de PAR, informação espectral em PAR e refletância
- LAN sem fio para baixar dados convenientes no site experimental
- Tela gráfica e alfanumérica através de tela transflectiva P / B de baixo consumo de energia
- LED de alta potência para luz de actínica e pulsos de saturação. LED vermelho distante para a excitação do PS I
- Sensor avançado de pressão e temperatura
- Bateria de alta capacidade para medições de desempenho de mais de 1.300 PS. Memória Flash para mais de 27.000 análises de pulso de saturação
- Monitoramento contínuo da intensidade da luz interna através do sensor PAR integrado
- Cálculo automático de todos os parâmetros relevantes da análise de pulso de saturação
- Acessórios incluídos no sistema básico:
Flexível de 1,5 m de fibra óptica, espectrômetro miniatura, clipe de distância, clipes de folhas escuras, montagem em superfície, caixa de interface para PC, carregador de bateria, cabo USB, cabo subaquático de 5 m, software WinControl-3 embalado numa caixa de transporte exterior robusta

Unidade Optoeletrônica DIVING-PAM-II / B (versão BLUE)

Luz de medição: LED azul (470 nm), frequências de modulação padrão de 5 a 25 Hz ajustáveis ​​em incrementos de 5 Hz e 100 Hz, medição da luz PAR em configurações padrão = 0,05 μmol m-2 s-1. A fluorescência é medida em comprimentos de onda superiores a 630 nm

Luz actínica: o mesmo LED azul que mede a luz, PAR actínico máximo = 3000 µmol m-2 s-1, PAR máximo de impulsos de saturação = 6000 µmol m-2 s-1 ajustável em incrementos de 500 µmol m-2 s-1

Unidade Optoeletrônica DIVING-PAM-II / R (Versão RED)

Luz de medição: LED vermelho (655 nm), frequências de modulação e PAR como descrito para DIVING-PAM-II / B. A fluorescência em comprimentos de onda superiores a 700 nm é medida

Luz actínica: o mesmo LED vermelho que mede a luz, PAR máximo de luz actínica e pulsos de saturação como descrito para DIVING-PAM-II / B

Unidade optoeletrônica DIVING-PAM-II / B e DIVING-PAM-II / R

Detecção de fluorescência: fotodiodo PIN protegido por filtros de passa-longa e passa-curta, resolução de sinal de 12 bits

Pressão e temperatura: sensor de pressão piezoresistivo e sensor de temperatura. A pressão é convertida em metros de profundidade de imersão, faixa de 0 a -50 m, exibida em intervalos de 0,1 m. Temperatura entre -10 ° C e +60 ° C, exibida a intervalos de 0,1 ° C. Módulo sensor com proteção contra gel e tampa antimagnética em aço inoxidável

Armazenamento de dados: memória flash, 8 MB, fornecendo memória para mais de 27.000 análises de pulso de saturação

Exibição: Tela P / B transflectiva 160 x 104 pontos retroiluminado (78 x 61 mm)

Elementos de controlo: 10 interruptores de reflexão por infravermelhos, impulsos para impulsos de saturação, botão para ligar e desligar o dispositivo e para bloquear / desbloquear os interruptores de reflexão

WLAN: interface LAN sem fio, IEEE 802.11 b / g / n (2,4 GHz), modo de ponto de acesso

Design: Tubo de acrílico com placas de acrílico, uma com porta de fibra óptica à prova d'água

Conjuntos: 2 barras de alumínio anodizado (diâmetro 15 mm) montadas paralelamente ao corpo do fluorímetro. Suporte de alumínio anodizado para fibra ótica. Conexões para transportar cinto e espectrômetro miniatura MINI-SPEC

Portas: AUX1 e AUX2, 4 polos, para o espectrômetro miniatura MINI-SPEC; para uso laboratorial através de um adaptador especial: medidor de oxigênio por fibra óptica FireStingO2 ou suporte para clipe de folha 2035-B. OUT1 e OUT2, entrada de 6 polos para o sinal de disparo do suporte de amostra universal DIVING-II-USH; para uso em laboratório através de um adaptador especial: fonte de luz LED externa 2054-L. ENTRADA, 6 pólos, para comunicação RS-485 e carregamento interno da bateria

Bateria: bateria de chumbo ácido de 8,0 V / 3,5 Ah (28 Wh) que fornece energia para mais de 1300 medições de desempenho

Profundidade máxima de mergulho: 50 m

Temperatura de operação: -5 a +45 ° C

Dimensões: Diâmetro 19 cm, comprimento 39 cm

Peso: 3,9 kg

Espectrômetro Miniatura MINI-SPEC

Design: Tubo POM, de um lado, porta para detecção de luz, porta para excitação de fluorescência por LED azul (máximo de 452 nm) ou verde (máximo de 525 nm) e porta para luz branca de uma lâmpada de tungstênio para Medições de reflexão; no lado oposto, tomada submarina de 4 pólos

Módulo espectrómetro: Hsp Micro-espectrómetro Hamamatsu, gama espectral: 400 a 800 nm, resolução espectral: entre 8 e 10 nm. PAR máxima: 4000 μmol m-2s-1 para iluminação com características espectrais semelhantes à luz solar

Dimensões: 3,25 cm de diâmetro, 17,5 cm de comprimento máximo

Peso: 135 g

Pequenas partes do MINI-SPEC

Óptica de entrada plana SPEC / P: Design: haste de alumínio anodizado duro de 10 mm de diâmetro e 50 mm de comprimento, em uma extremidade com entrada de luz lateral através de um difusor de 5 mm de diâmetro e a extremidade oposta inserida em uma placa de montagem (diâmetro 33 mm, altura 5 mm). Haste de alumínio com guia de luz interna

Reflexão e óptica de fluorescência SPEC / R: Design: Cobertura espectrométrica consistindo em POM: diâmetro máximo 35 mm, altura 13 mm, peso 16 g. Com uma ranhura central de 5 mm x 16 mm que aceita guias de luz Perspex para azul e verde para excitação de fluorescência e para luz branca para medições de reflexão. Com orifício central perfurado de 3 mm de diâmetro como canal de luz para a janela do detector do espectrômetro. Inclui tampa de amostra para fixar a amostra (diâmetro máximo 40 mm, altura 10 mm, peso 8 g). Espectrômetro e tampas de amostra cheias de espuma, ambos os lados têm ímãs embutidos para atrair um ao outro e, portanto, seguram a amostra

Bloco de Calibração PAR 000160101439: Projeto: Bloco POM com furo para a óptica de entrada do Espectrômetro Miniatura. Orientados em um ângulo de 60 ° e 90 ° em relação à porta do espectrômetro, existem furos para fibra óptica DIVING-F.

Dimensões: 4,15 cm x 2 cm x 5 cm (comprimento x largura x altura)

Peso: 40 g

Fibra óptica DIVING-F

Projeto: Fibras de vidro randomizadas de 70 μm que formam um único feixe de plástico blindado com extremidades adaptadoras de aço inoxidável

Dimensões: diâmetro ativo 5,5 mm, diâmetro externo 8 mm, comprimento 150 cm

Peso: 340 g


Fonte de alimentação MINI-PAM-II / N

Entrada: 100 V a 240 V CA, 50 a 60 Hz

Saída: 12 V DC, 5,5 A

Temperatura de operação: -5 a +45 ° C (sem condensação)

Peso: 350 g incluindo cabos


Software WinControl-3

Programa: WinControl-3 System Control e Data Acquisition Program (Windows 7, 8, 10) para a operação do DIVING-PAM-II através do PC, aquisição de dados e análise de dados

Análise de pulso de saturação: Medida: Ft, F0, FM, F, F0 '(também calculada), FM'. PAR, temperatura e profundidade da água (derivada da pressão). Calculado: F0 '(também medido), FV / FM e Y (II) (máximo e efetivo desempenho fotoquímico do PS II, respectivamente), qL, qP, qN, NPQ, Y (NPQ), Y (NO) e ETR ( taxa de transporte de elétrons)

Rotinas de ajuste: duas rotinas para a determinação dos pontos cardeais α, Ik e ETRmax das curvas de luz

Funções programadas: determinação automática do deslocamento do sinal para todas as intensidades de luz e todos os níveis de ganho. Calibração automática do sensor PAR interno contra PAR do sensor MINI-SPEC

Protocolo de comunicação: USB e IEEE 802.11 b / g / n

Requisitos do computador: Processador, 1 GHz. RAM, 512 MB. Resolução de tela, 1024 x 600 pixels. Interface, USB 2.0 / 3.0


Caixa de Interface para PC DIVING-PAM-II / I

Carcaça: case de alumínio com porta USB-B, soquete para fonte de alimentação MINI-PAM-II / N e soquete impermeável de 6 polos para comunicação RS-485

Função: Conecte o computador e o DIVING-PAM-II. A comunicação de dados serial RS-485 é usada entre a caixa e o DIVING-PAM-II. A comunicação USB é usada entre a caixa de interface e o computador. Comprimentos máximos recomendados: 100 m de cabo RS-485, 2 m de cabo USB. Cabo USB-A para USB-B padrão incluído

Dimensões: 9,7 cm x 6,3 cm x 3,5 cm (comprimento x largura x altura)

Peso: 270 g

Temperatura de operação: -5 ° C a + 40 ° C

Cabo de metrô DIVING-PAM-II / K5

Comprimento: 5 m

Peso: 500 g


Clipe de folha escura DIVING-LC

Projeto: Três clipes feitos de plástico branco com áreas de contato da gaxeta e obturador deslizante para uma vedação hermética.

Dimensões: Diâmetro 3,2 cm, comprimento 8 cm

Peso: 6,5 g


Clipe de Distância 60 ° 2010-A

Design: clipe de metal com suporte de fibra e furo de amostra de 11 mm de diâmetro: 5,5 cm x 1,4 cm (comprimento x largura)

Suporte de fibra: 1,2 cm de comprimento, montado 0,7 cm acima da base, com parafuso lateral para fixar a fibra óptica. Ângulo entre o eixo da fibra ótica e o plano da amostra: 60 °. Dois anéis espaçadores para variar a distância entre o final da fibra e a superfície da folha


Suporte de superfície DIVING-SH

Projeto: Suporte em PVC cinza, equipado com 3 elásticos e ganchos para fixação na superfície da base (por exemplo, coral); Parafusos de nylon para ajuste de distância

Dimensões: 6 cm x 6 cm x 2,5 cm (comprimento x largura x altura)

Peso: 95 g

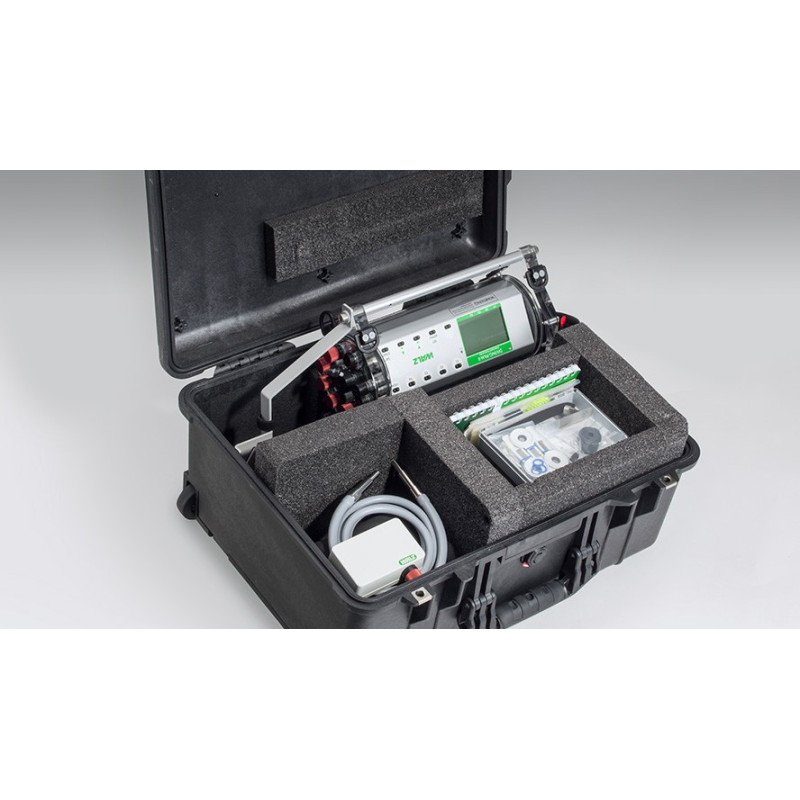

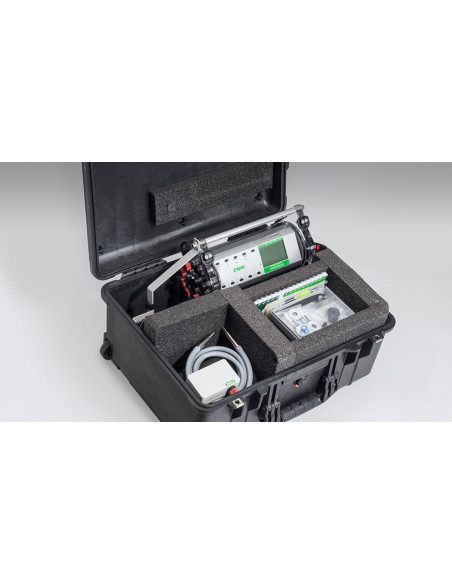

Caso de transporte DIVING-PAM-II / T

Design: Estojo rígido externo de plástico rígido com rodas, alça removível e embalagem de espuma personalizada

Dimensões: 57 cm x 47 cm x 27 cm (comprimento x largura x altura)

Peso: 7,7 kg
