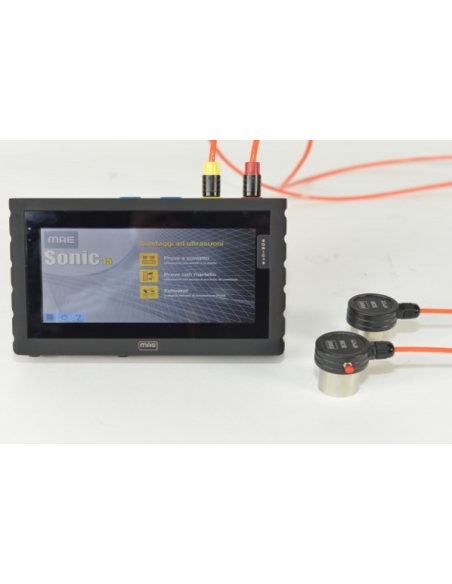

SONIC15 Equipo para Pruebas Sonicas y Ultrasónicas, Pruebas de Integridad

SONIC15 es una instrumentación para investigaciones no destructivas que usan contacto ultrasónico y prueba sónica en mampostería con gatillo de martillo, que apoya la expansión también para el levantamiento en pilotes de cimientos con la metodología P.I.T. Prueba de integridad de la pila. A pesar de las dimensiones extremadamente compactas de la unidad, hay un gran monitor de 7 "con una pantalla táctil integrada que permite un uso inmediato y efectivo en el sitio. Los parámetros de adquisición de onda y visualización se pueden cambiar fácilmente en Simple e inmediato a través de la pantalla táctil para permitir un primer examen de los datos registrados en el sitio. SONIC15 puede ser utilizado, según las configuraciones, para inspecciones tanto de concreto como de elementos de cemento tales como pilas de diafragma o elementos estructurales tanto en Dependiendo del tipo de investigación a realizar, es suficiente conectar a la instrumentación los accesorios necesarios, como sondas de varias frecuencias para pruebas ultrasónicas o fuentes impulsivas instrumentadas o no para pruebas de impacto. Al nuevo esclerómetro digital de controles, pruebas de sonreb.

El método se basa en la velocidad de propagación de las ondas ultrasónicas longitudinales dentro de una estructura de hormigón reforzado. La velocidad de propagación depende de las características del material, como la elasticidad, la densidad, la presencia de huecos, las micro grietas, etc. A partir de la detección de los parámetros de reflexión, refracción, tiempos de tránsito (T.O.F.) y atenuación de la energía de vibración, es posible obtener información sobre:

- Homogeneidad del conglomerado.

- Características elastomecánicas.

- Entidad, geometría y dislocación de singularidades o defectos internos, variaciones en el tiempo de los parámetros cualitativos del hormigón.

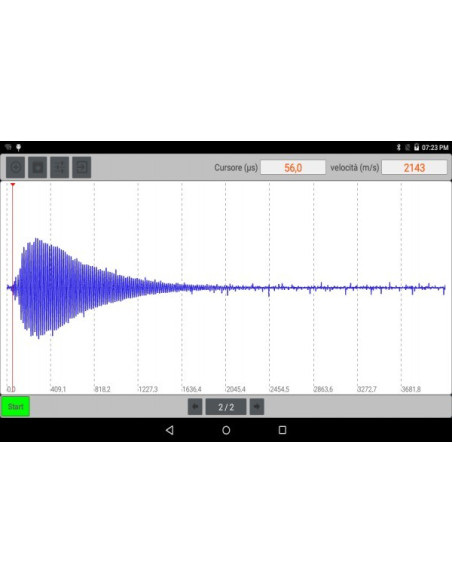

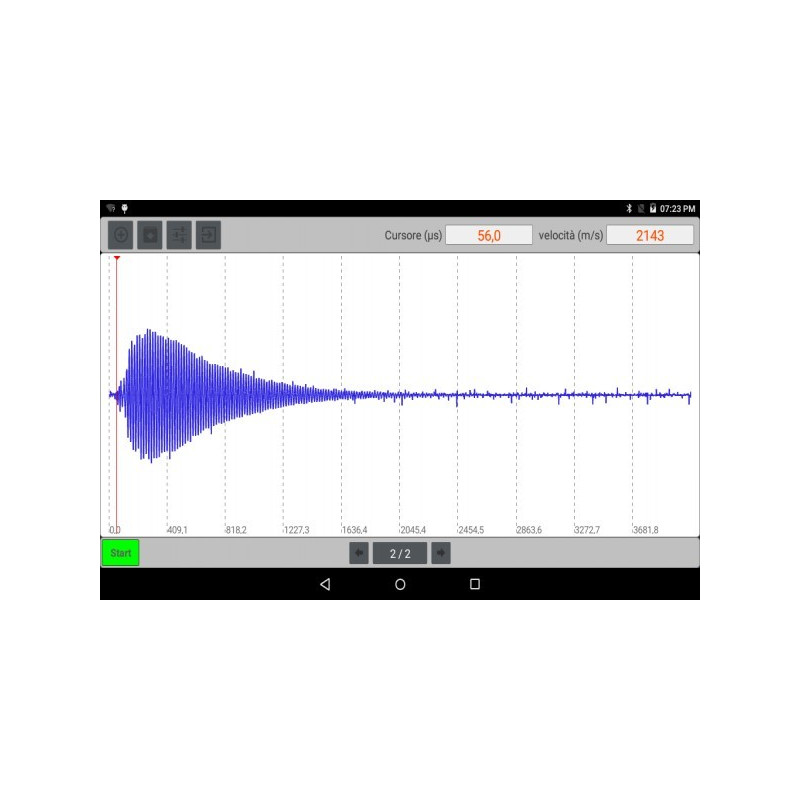

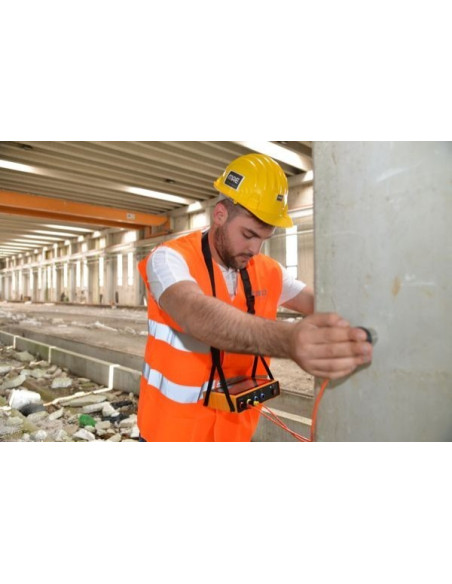

De particular interés son las pruebas ultrasónicas por las cuales es posible evaluar la velocidad de tránsito de los pulsos (espesor y tiempo conocidos). El objetivo principal del levantamiento ultrasónico es registrar el tiempo de vuelo (TOF, tiempo de vuelo) y el cálculo posterior de la velocidad. Para la detección de la velocidad de propagación de las ondas longitudinales (ondas P), por lo tanto, es necesario detectar con precisión la llegada del primer frente de onda. Las pruebas de ultrasonido se pueden realizar con:

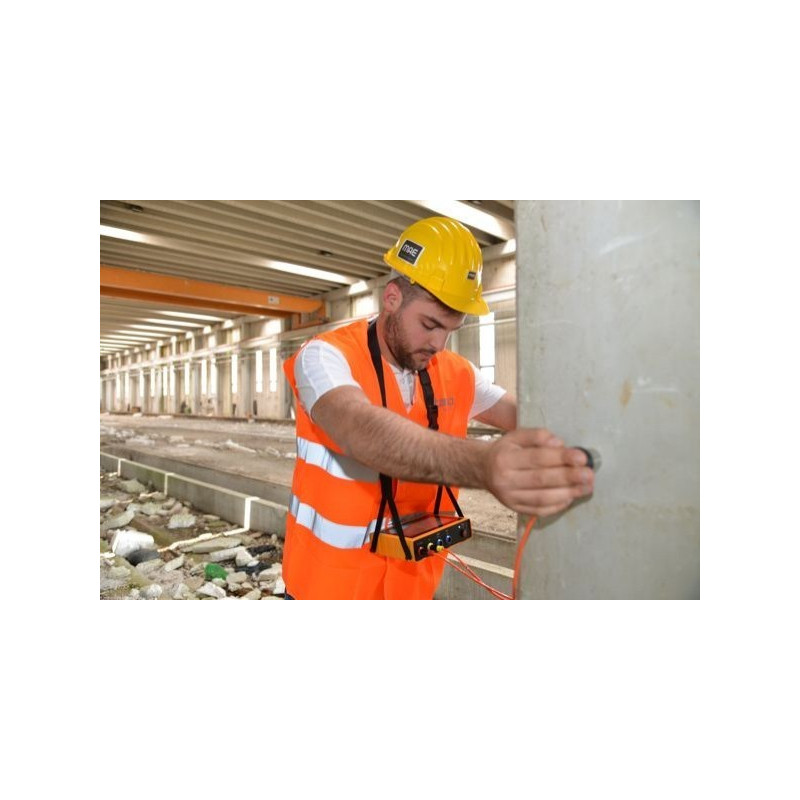

- Método directo: cuando las sondas de transmisión y recepción se colocan respectivamente en las caras opuestas del elemento seleccionado que se va a probar.

- Método semidirecto: cuando las sondas E / R se colocan en superficies adyacentes, generalmente ortogonales, del elemento de prueba

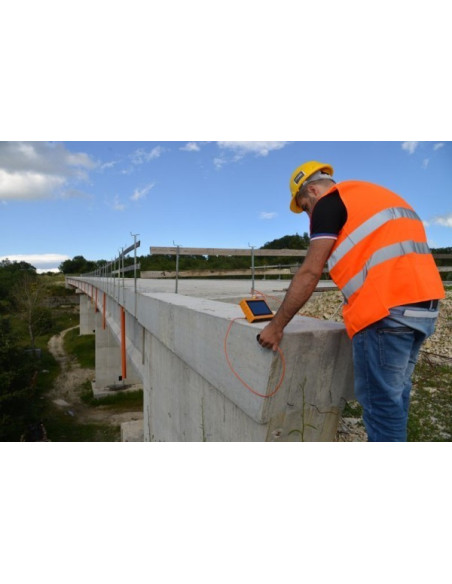

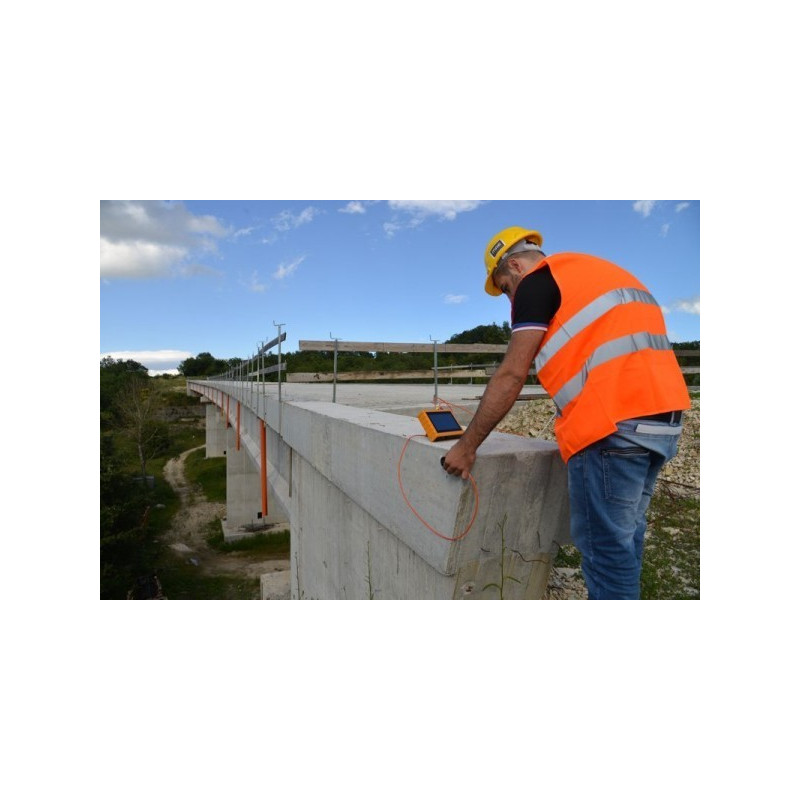

- Método indirecto: cuando las sondas E / R se colocan en la misma cara del elemento estructural que se está investigando

 CAMPOS DE APLICACION

- Investigaciones por ultrasonido en contacto con método directo.

- Investigación por ultrasonido en contacto con método indirecto.

- Investigación por ultrasonido en contacto con método semi-directo.

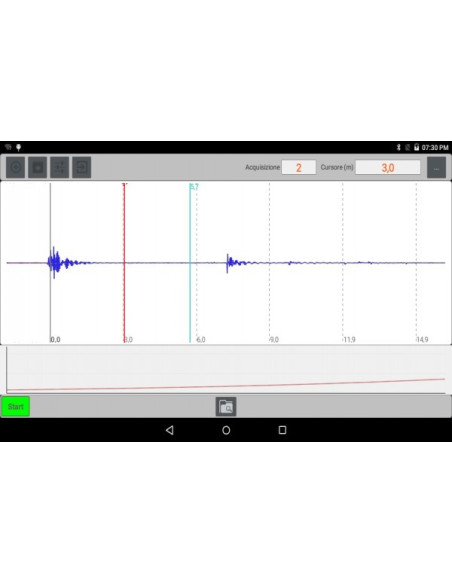

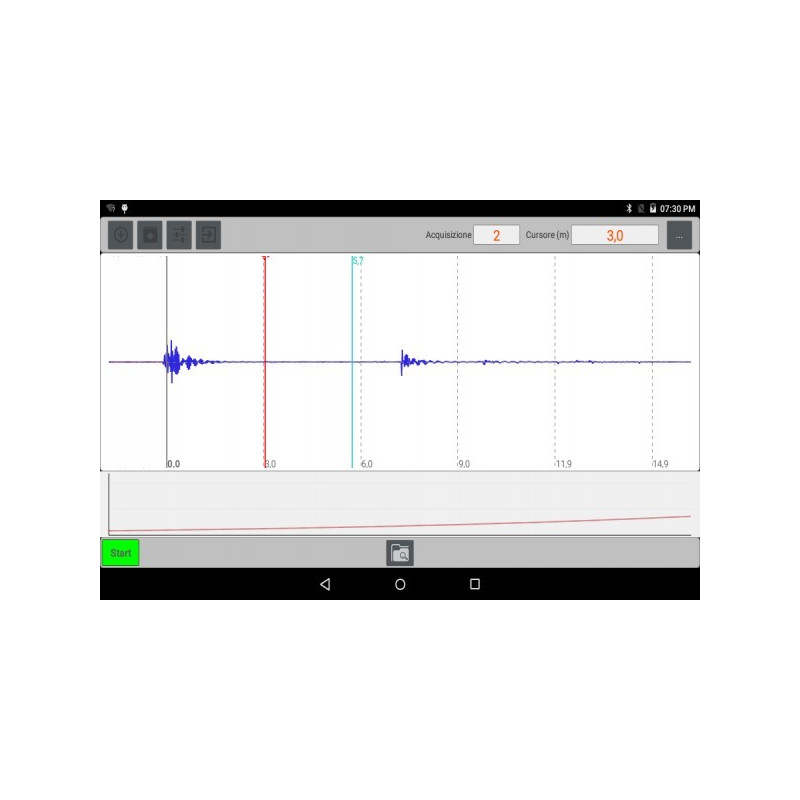

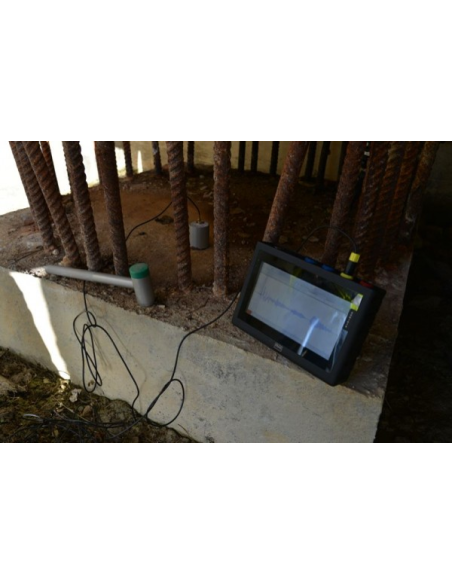

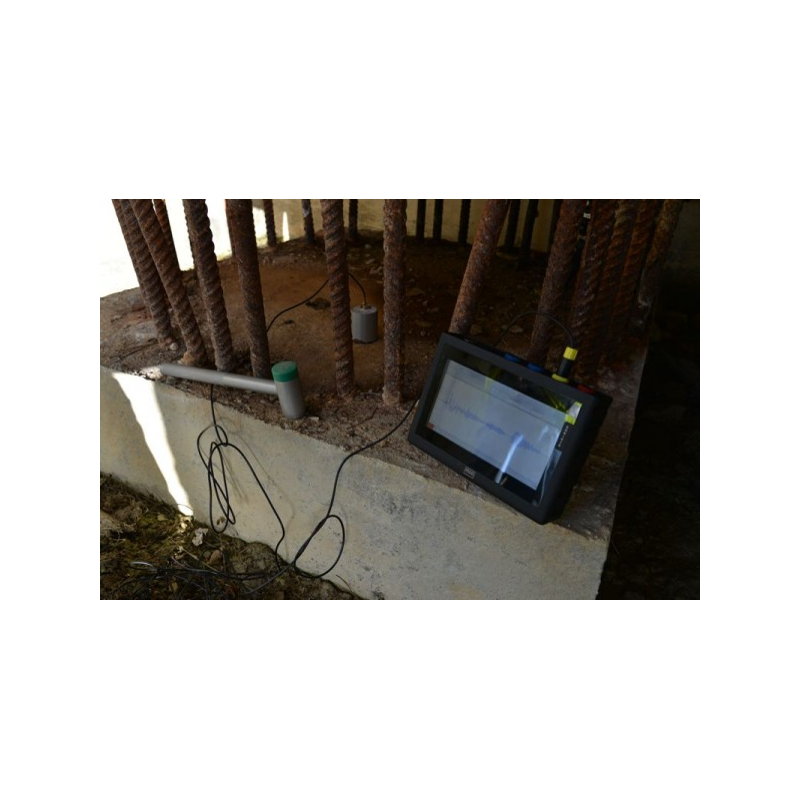

- Prueba de integridad de la pila PIT

- Investigaciones de SONREB.

- Investigaciones sonoras.

- Prueba sonora en albañilería.

- ESPECIFICACIONES TÉCNICAS -

general:



- CPU: CortexA8 a 1 GHz, 500 MB de RAM, memoria flash de 1GB

- Pantalla: 7 "capacitiva TFT LCD

- Cumple con las regulaciones: ASTM-C597-09 y UNI EN 12504-4

- Visualización gráfica de la señal adquirida.

- Gráfico interactivo con zoom y funciones de lectura del cursor.

- Función de zoom automático en el cursor o en una ventana de tiempo configurable.

- Posibilidad de modificar los parámetros de adquisición durante la medición.

- Batería interna de litio de 13Ah.

- Consumo: 1.1A @ 5V

- Temperatura de funcionamiento 0-60 ° C.

- Dimensiones y peso: 220x180x60mm, 0.8Kg.



adquisición:



- Rango de señal: ± 2.5 V

- Factores de amplificación: x1, x2, x4, x5, x8, x10, x16, x32

- Generador con dos niveles de potencia: normal, alto.

- Ancho de banda: 200kHz

- Filtro ultrasónico: frecuencia central 50 kHz.

- Modo: manual (con botón o martillo) o automático (repetitivo en el tiempo)

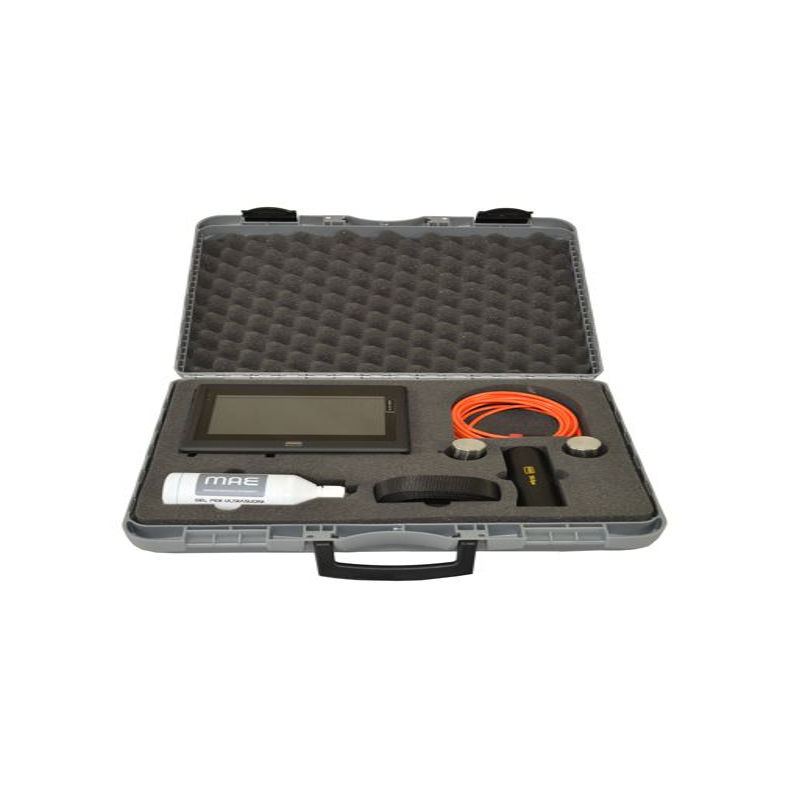

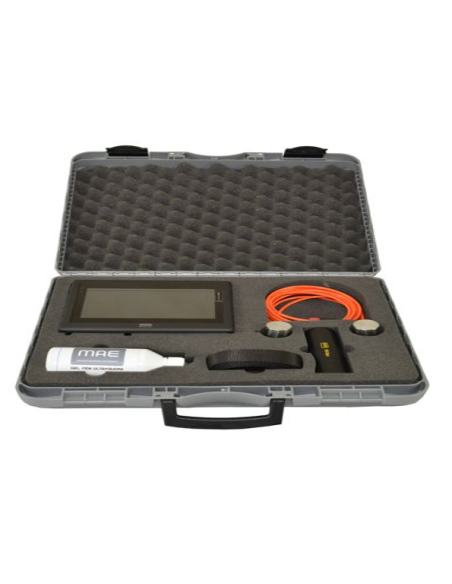

KIT DE SONIC15 PARA LA PRUEBA SONICA Y ULTRASONICA PULSO VELOCIDAD
el kit incluye:
- 1 instrumento SONIC15
- n.2 sondas ultrasónicas SC55
- 1 martillo instrumentado
- No.2 puntas de martillo con diferente dureza.
- Correa de hombro n.1 para uso libre de la mano.
- 1 material de referencia de PVC.
- n.1 maletín de transporte
- 1 manual de usuario
- El kit de gel ultrasónico n.1 250 incluye:
- 1 instrumentación sonic15
- 2 sondas de contacto SC55
- 1 martillo instrumentado
- 3 narices de reemplazo de parada para un martillo instrumentado
- 1 correa para el hombro para uso sin manos
- 1 muestra de referencia en PVC.
- 1 maleta de transporte.
- 1 manual de usuario
- 1 gel ultrasonido 250g.
