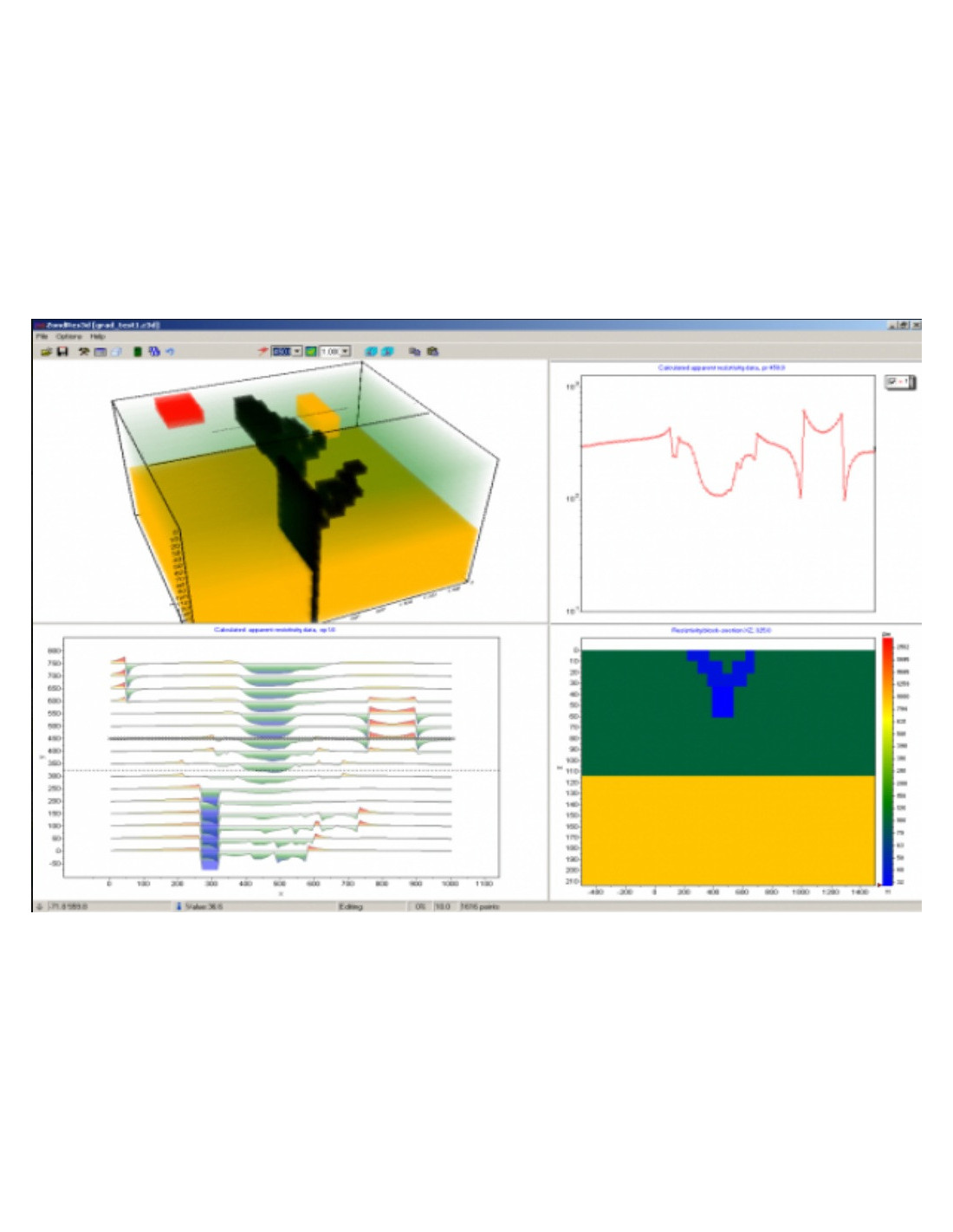

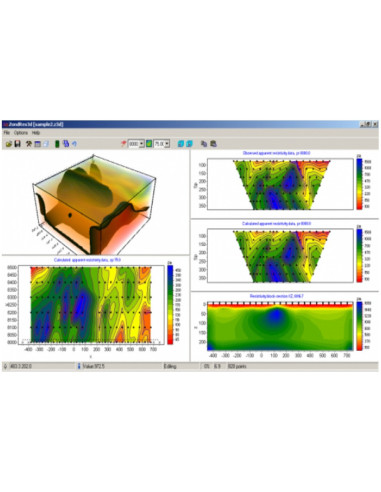

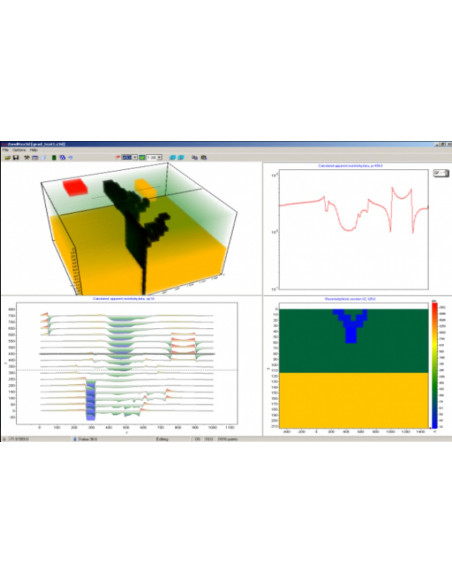

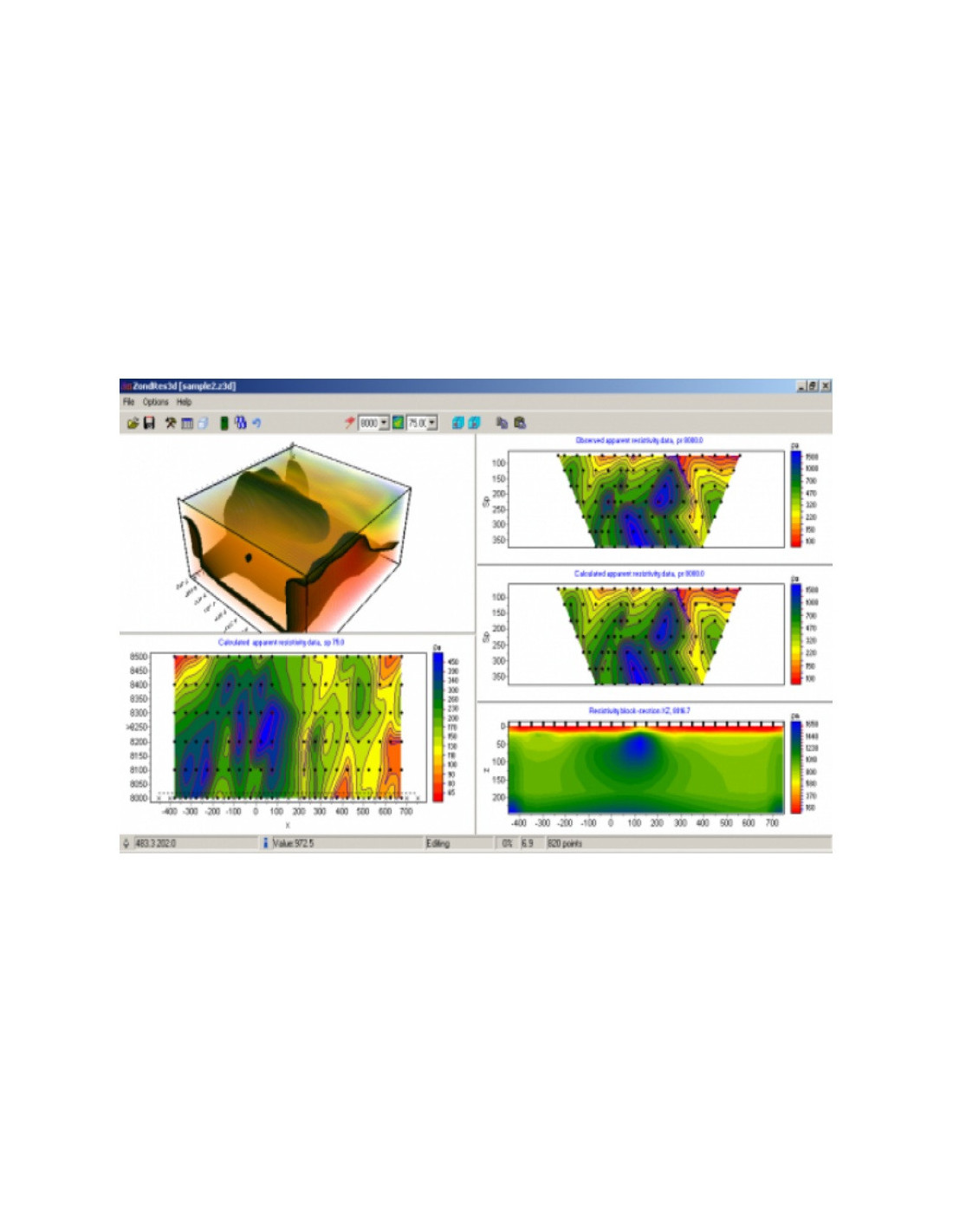

ZondRes3d Interpretación tridimensional de datos de tomografía eléctrica

Descripción general

El programa ZondRes3d está diseñado para la interpretación tridimensional de datos de tomografía eléctrica por resistividad y polarización inducida en variantes terrestres, entre pozos y marinas.

La tomografía eléctrica es una técnica completa que incluye el método de observaciones de campo y la tecnología de procesamiento e interpretación de los datos. Su rasgo distintivo es la reutilización múltiple de las mismas posiciones de electrodos, fijadas en el terreno, tanto como fuente como receptor.

Este enfoque permite trabajar con instrumentación moderna de alto rendimiento y, al mismo tiempo, aplicar algoritmos eficaces de modelado e inversión. Para la interpretación de los datos de tomografía eléctrica se utilizan modelos bidimensionales y tridimensionales, lo que amplía de forma significativa el rango de problemas resolubles respecto a las configuraciones horizontales clásicas.

La resolución y, por tanto, la calidad de la interpretación están estrechamente ligadas al número y densidad de mediciones en un emplazamiento. Este número suele alcanzar varios miles, por lo que la eficiencia del trabajo de campo es fundamental. Para lograr la máxima eficacia se emplean equipos especiales con conmutación automática programada de electrodos.

La técnica de tomografía eléctrica tridimensional implica una metodología especial de medida con un número considerable de electrodos conmutados y varios cables de prospección eléctrica, mientras que el número de mediciones puede alcanzar decenas de miles. En muchos casos, para una interpretación tridimensional basta con utilizar los resultados de tomografía eléctrica bidimensional obtenidos en varias líneas de perfil paralelas.

Una característica de ZondRes3d es su elevado consumo de recursos, ligado a la especificidad de la resolución de problemas directos e inversos de gran dimensión, lo que requiere un ordenador potente. El programa implementa dos métodos de resolución para el cálculo del campo eléctrico, el método de elementos finitos y el método de diferencias finitas. El método de diferencias finitas funciona aproximadamente el doble de rápido, pero no permite utilizar topografía.

ZondRes3d utiliza un formato de datos simple y claro que permite combinar fácilmente diversos sistemas de observación, incluidas distintas variantes de configuración topográfica y otra información adicional.

El programa trabaja con cualquier tipo de arreglo de electrodos utilizado en prospección eléctrica, de dos, tres y cuatro electrodos, o con combinaciones de ellos. También admite formatos de datos ampliamente conocidos.

Una etapa importante previa a la medición de campo es el modelado matemático de la estructura geoeléctrica del área de trabajo. El modelado permite estimar el nivel de señal y seleccionar los parámetros óptimos del sistema de observación para resolver el problema geológico planteado. ZondRes3d ofrece una amplia gama de herramientas para el modelado matemático y el análisis de sensibilidad de campos de corriente continua y polarización inducida.

Dado que la tarea general del programa es la inversión de parámetros de la sección geoeléctrica, ZondRes3d incorpora varias opciones de resolución del problema inverso. Entre las principales se incluyen la inversión suavizada, para obtener distribuciones suaves, y la inversión focalizada, para obtener distribuciones parcialmente suavizadas de los parámetros geoeléctricos en profundidad.
