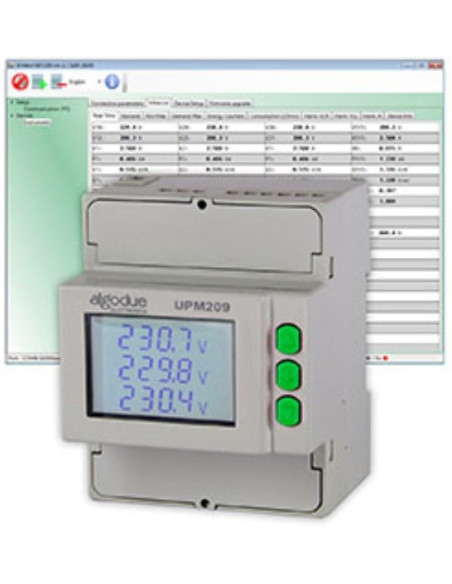

Referencia: UPM209 - Fabricante: Algodue

Armónicos, corriente AC, frecuencia, potencia aparente, potencia legible, potencia reactiva, tensión AC

Auditoría energética.
Monitoreo de control de sistema y energía.
Monitoreo de carga de máquina individual.
Control de potencia pico.
Tableros de distribución, grupos electrógenos, centros de control motor, etc.
Medición remota y asignación de costos.

Elegir Modelo

299,00 €

Impuestos excluidos Envío: 4 a 6 semanas

- 4 módulos DIN versión compacta
- Mediciones de cuatro cuadrantes totalmente bidireccionales para todas las energías y poderes
- Principales parámetros eléctricos medición y muestran para un análisis de consumo rentable
- Versión para 1 o TC de 5A, conexión directa hasta 6A o 80A
- Posibilidad de conectarse por PT
- Hasta 8 MB para grabación de datos (versión ENH)
- Posibilidad de grabar todos los contadores de energía (versión ENH)
- Hasta 24 parámetros seleccionables entre mediciones en tiempo real de grabación (versión ENH) MINAVGMAX

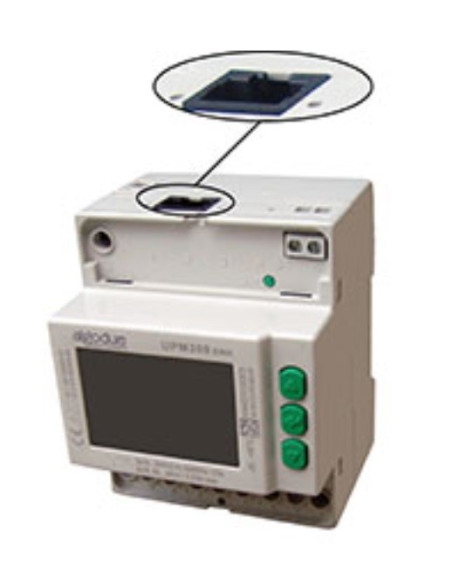

- Comunicación MODBUS RTUASCII por puerto RS485 o comunicación MODBUS TCP por el puerto Ethernet
- Posibilidad de administrar el instrumento en modo remoto por software WintoolNET o por interfaz de servidor Web

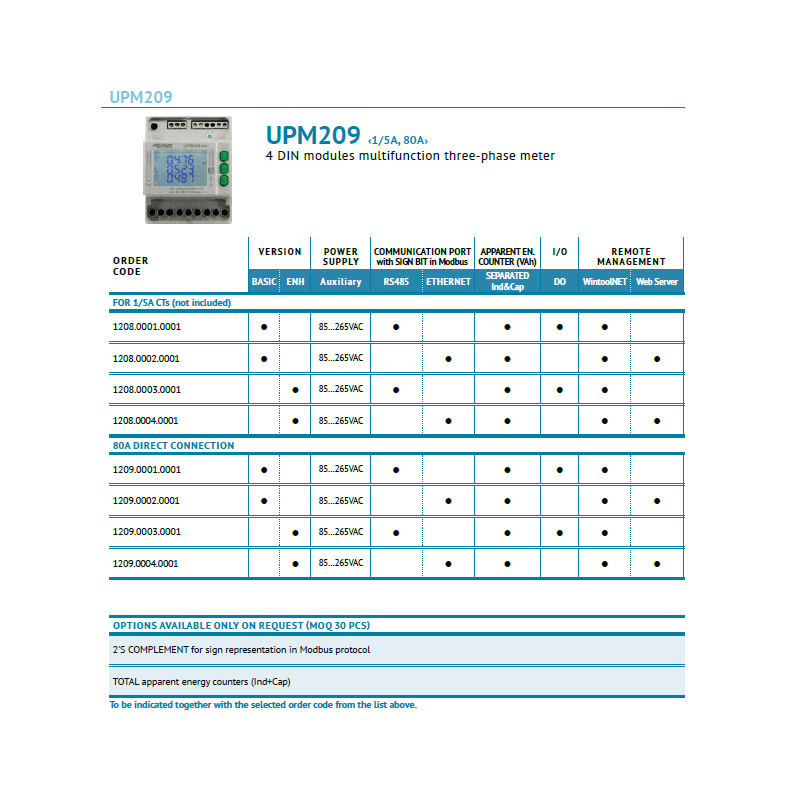

		Basic	ENH
CURRENT INPUTS (make one choice only)	For 1/5A CT	•	•
CURRENT INPUTS (make one choice only)	Direct connection up to 80A	•	•
AUXILIARY P OWER SUPPLYx	85...265 VAC	•	•
INSTRUMENT REMOTE MANAGEMENT	RS485 for MODBUS RTU/ASCII communication	•	•
INSTRUMENT REMOTE MANAGEMENT	Ethernet for HTTP, MODBUS TCP communication	•	•
INSTRUMENT REMOTE MANAGEMENT	WintoolNET	•	•
INSTRUMENT REMOTE MANAGEMENT	Web server (only for instrument with Ethernet port)	•	•
SIGN REPRESENTATION IN MODBUS PROTOCOL (make one choice only)	Sign bit	•	•
	2’s complement	•	•
DIGITAL OUTPUT (only for instrument with RS485 port)	For alarm events or pulse emissions	•	•
DMD VALUE CALCULATION MODE	Fixed window	•
DMD VALUE CALCULATION MODE	Fixed or Sliding window		•
MEMORY	1 MB	•
MEMORY	8 MB		•
RECORDINGS	Active and reactive power AVG values	•
	Real time params MIN/AVG/MAX values (up to 24 params programmable)		•
	Energy counters		•
WIRING MODES	Three phase, 4 wires, 3 currents (3.4.3)	•	•
	Three phase, 3 wires, 2 currents (3.3.2)	•	•
	Single phase (1ph)	•	•
THD & HARMONICS	Voltage and current THD values	•	•
THD & HARMONICS	Voltage and current harmonics up to 15th		•
APPARENT ENERGY COUNTERS (make one choice only)	Total counters	•	•
APPARENT ENERGY COUNTERS (make one choice only)	Separated Inductive&Capacitive counters	•	•

Leyenda
• = estándar
◦ = opcional

Fuente de alimentación
Rango de voltaje: 85 ... 265 VCA, Cat II
Consumo máximo: Instrumento con puerto RS485: 1,6 VA - 1 W
Instrumento con puerto Ethernet: 4,5 VA - 1,6 W
Frecuencia: 50/60 Hz

Entradas de voltaje
Rango de voltaje: 3x10 / 17 ... 3x285 / 495 VAC, Cat III 300 V
Valor de voltaje mínimo para el cálculo de FFT: 20/35 VCA (multiplicado por la relación PT en caso de uso de PT) con conexión directa

Entradas de corriente
Valor máximo: 1 / 5A Modelo CT: 6A
Modelo 80A: 80A
Corriente de arranque (Ist) 1 / 5A Modelo CT: 2 mA
Modelo 80A: 20 mA
Carga de TC: 1 / 5A Modelo de TC: 0,04 VA
Valor de corriente mínimo para el cálculo de FFT: modelo CT 1 / 5A: relación 100 mA * CT
Modelo 80A: 200 mA

Precisión típica
Voltaje: ± 0.2% de lectura en 10% FS ... rango FS (FS = valor de escala completa)
Corriente: ± 0.4% de lectura en el rango 5% FS ... FS
Potencia: ± 0.5% lectura ± 0.1% FS (PF = 1)
Frecuencia: ± 0,1% lectura ± 1 dígito en el rango de 45 ... 65 Hz
Energía activa: Clase 1 según IEC / EN 62053-21
Energía reactiva: Clase 2 según IEC / EN 62053-23

Pantalla y teclado
Pantalla: LCD retroiluminada, 43x29 mm
3 filas, 4 dígitos + símbolos
Teclado: 3 botones frontales + 1 botón protegido

Puertos de comunicación
Tipo: RS485 optoaislado o Ethernet
Protocolos: MODBUS RTU / ASCII en caso de puerto RS485
HTTP, NTP, DHCP, MODBUS TCP en caso de puerto Ethernet
Tasa de baudios: 300 ... 57600 bps en caso de puerto RS485
10/100 Mbps en caso de puerto Ethernet

Salida / s digitales (DO)
Tipo: pasivo optoaislado
Valores máximos (según IEC / EN 62053-31): 27 VCC - 27 mA
Duración del pulso de energía (solo para OD en modo de pulso): 50 ± 2ms de tiempo de encendido
Tiempo máximo de reacción de salida (solo para OD en modo de alarma): 1 s

Entrada digital (DI)
Tipo: Activo optoaislado
Rango de voltaje para sincronización DMD: 80 ... 276 VAC-DC

Diámetro del cable para terminales
Terminales de medida (A y V): 1 / 5A Modelo CT: 1,5 ... 6 mm2
Modelo 80A: 1,5 ... 35 mm2
Terminales para salida digital, entrada AUX, puerto RS485: 0,14 ... 2,5 mm2

Tamaño y peso
LxHxP, A: 72x90x65 mm, máx 436 g

Condiciones ambientales
Temperatura de funcionamiento: -25 ° C ... + 55 ° C (3K6)
Temperatura de almacenamiento: -25 ° C ... + 75 ° C (2K3)
Humedad máxima (sin condensación): 80%
Amplitud de vibración sinusoidal: 50 Hz ± 0,075 mm
Grado de protección - parte frontal: IP51 (concedido solo en caso de instalación en un armario con al menos grado de protección IP51)
Grado de protección - terminales: IP20
Grado de contaminación: 2
Instalación y uso: Interno

Cumplimiento de la norma (para las piezas aplicables a UPM209)
Directivas: 2006/95 / EC, 2004/108 / EC
Seguridad: EN 61010-1, EN 61010-2-030
EMC: EN 61326-1, EN 55011, EN 61000-4-2, EN61000-4-3, EN61000-4-4,
EN61000-4-5, EN61000-4-6, EN61000-4-11, EN61000-6-2
