Actuador Rotativo, Ref .: 363-024-30

Referencia:

Condición: Nuevo

- Actuador rotativo sin actuador de retorno por resorte
- 24 VAC / DC, 2/3 puntos
- Par de apriete 30 Nm
- Tiempo de funcionamiento 150 s / 90°
- Conexión con cable de 1 m
- Señal de retroalimentación: 2x interruptor auxiliar
- Acoplamiento Eje: Redondo 9-26 mm, cuadrado 9-18 mm
- Montaje con tira de montaje + tornillos

Consulta este producto

Compartir en Facebook
Remove this product from my favorite's list.
Add this product to my list of favorites.
Imprimir

215 000 000,00 €

sin IVA

Cantidad

Opciones

Añadir a la lista de deseos

GENERAL
ESPECIFICACIONES
MODELOS
Ficha técnica
Descargar

---------- INDUSTRIA ------------	Actuadores Rotativos

EC-Declaration of Conformity Descargar (159.77k)

Gruner 363-024-30 Specs Descargar (864.72k)

Actuador rotativo para ajustar compuertas en instalaciones HVAC

- Duración: 150 s / 90 °
- Par: 30 Nm
- Tensión nominal: 24 VAC / DC
- Control: 2- / 3 puntos
- Tamaño de la compuerta: hasta aprox. 6 m²
- Acoplamiento del eje: abrazadera cuadrada 9-18 mm / redonda 9-26 mm

Electrical data
Nominal voltage	24 VAC/DC, 50/60 Hz
Nominal voltage range	19...29 VAC/DC
Power consumption motor (motion)	4,5 W
Power consumption standby (end position)	1,5 W
Wire sizing	6,0 VA
Control	2-/3-point
Feedback signal	-
Auxiliary switch	-
Contact load	-
Switching point	-
Connection motor	cable 1000 mm, 3 x 0,75 mm² (halogen free)
Connection feedback potentiometer	-
Connection auxiliary switch	-
Connection GUAC	-
Functional data
Torque	30 Nm
Damper size	up to approx. 6 m²
Synchronised speed	±5%
Direction of rotation	selected by switch
Manual override	gearing latch disengaged with pushbutton, self-resetting
Angle of rotation	0°... max. 95°, can be limited with adjustable mechanical end stops
Running time	150 s / 90°
Sound power level	< 45 dB(A)
Shaft coupling	clamp ◊ 9-18 mm / Ø 9-26 mm
Position indication	mechanical with pointer
Service life	> 60 000 cycles (0°...95°...0°)
Safety
Protection class	III (safety extra-low voltage)
Degree of protection	IP 54
EMC	CE (2014/30/EU)
LVD	CE (2014/30/EU)
RoHS	CE (2011/65/EU - 2015/863/EU - 2017/2102/EU)
Mode of operation	Typ 1 (EN 60730-1)
Rated impulse voltage	0,8 kV (EN 60730-1)
Control pollution degree	3 (EN 60730-1)
Ambient temperature normal operation	–30°C...+50°C
Storage temperature	–30°C...+80°C
Ambient humidity	5...95% r.H., non condensing (EN 60730-1)
Maintenance	maintenance free

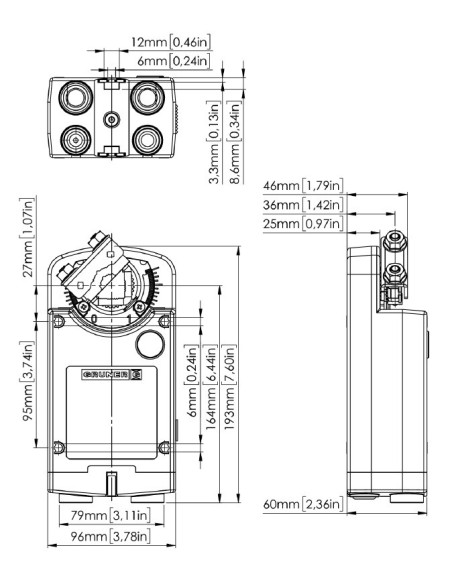

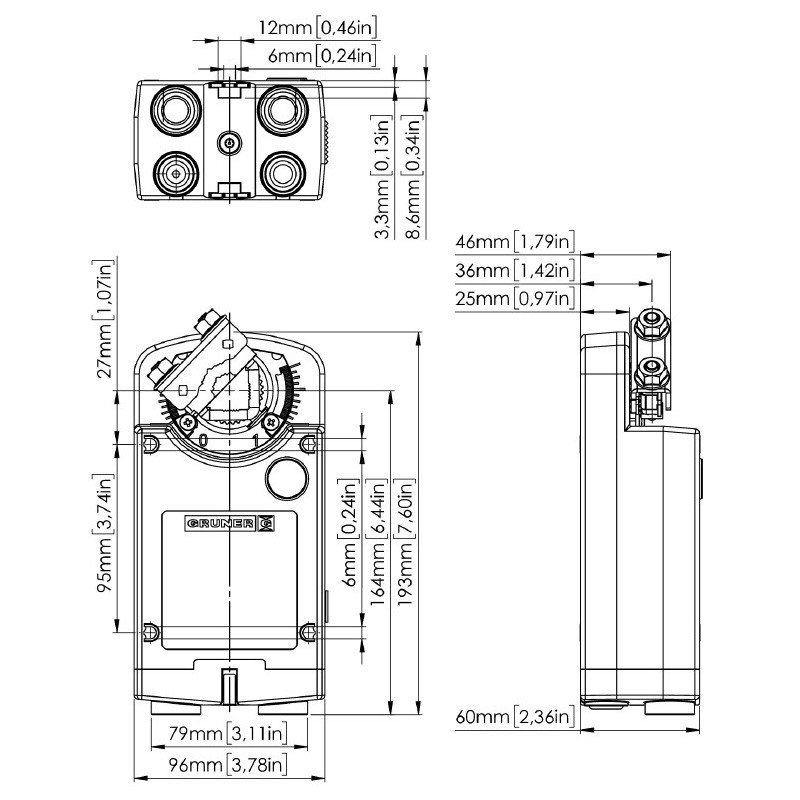

Dimensions / Weight
Dimensions	193 x 96 x 60 mm
Weight	1600 g
