12962A Portamuestras para Sólidos y Líquidos

Porta-amostra 12962A:

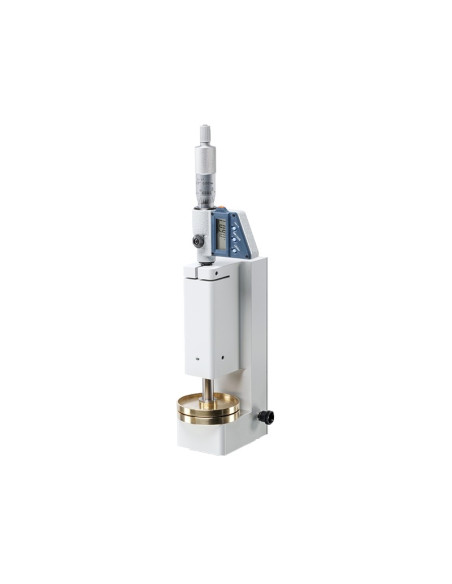

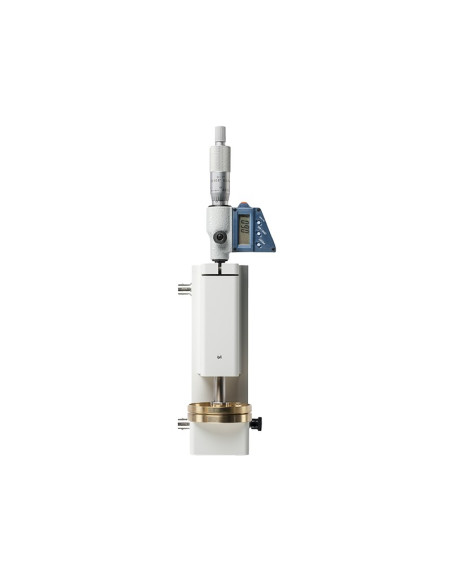

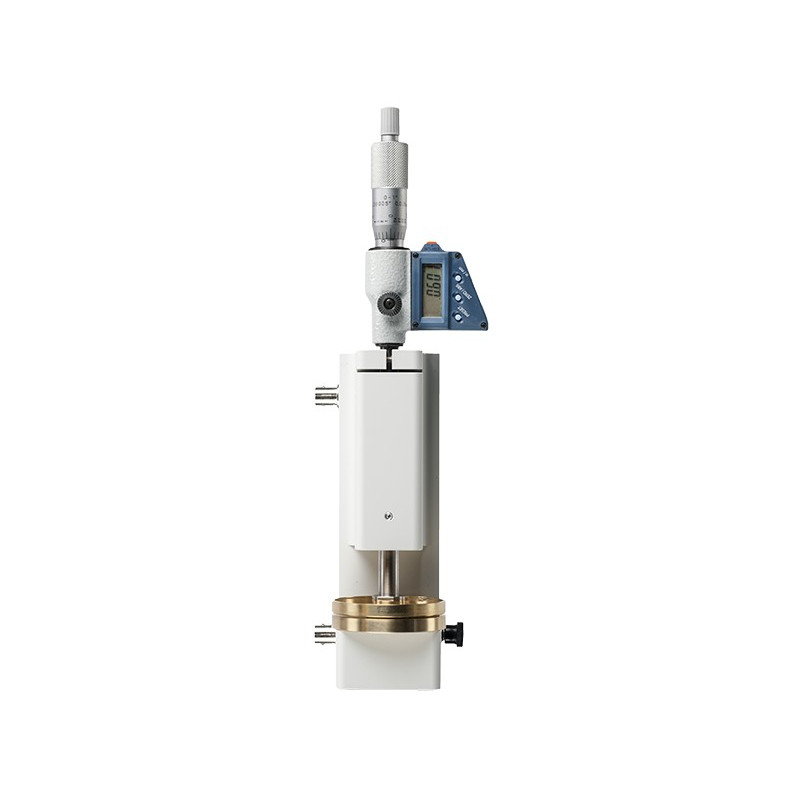

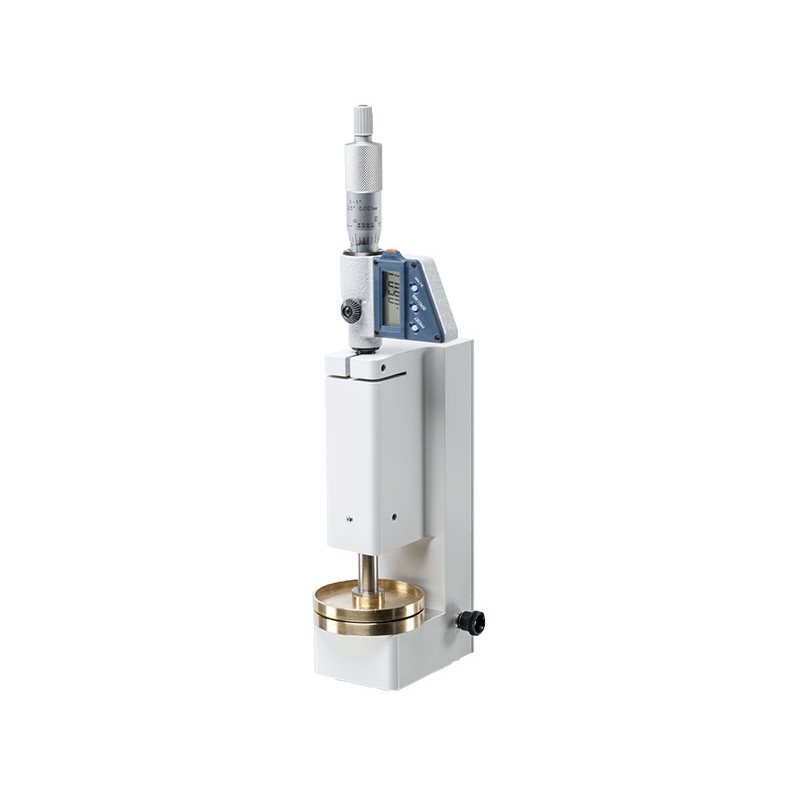

O porta-amostras 12962A é projetado para permitir que testes de impedância precisos de materiais sólidos sejam realizados em temperatura ambiente. O porta-amostra consiste em dois eletrodos paralelos, um dos quais é fixado na posição e o outro que pode ser movido para o contato com a amostra através do ajuste de um micrômetro. O porta-amostra faz uso de anel de proteção e técnicas de referência para melhorar a precisão, reduzindo os efeitos de “franja” na borda da amostra. O eletrodo padrão fornecido tem 20 mm de diâmetro.

Kit de eletrodo 12963A (requer 12962A):
Este kit de eletrodo auxiliar para o porta-amostras 12962A permite medições de diferentes tamanhos de materiais. Eletrodos de 10, 30 e 40 mm são fornecidos neste kit.

Porta-amostra de líquido 12964A (requer 12962A):
O porta-amostra de líquido também faz uso de técnicas de anel de proteção e tem o formato de um recipiente para poder medir pequenas amostras de líquido ou pó. O porta-amostras é facilmente desmontado para limpeza.

Técnicas de Medição

Anel de proteção:
Os suportes de amostra 12962A, 12963A e 12964A fazem uso de um anel de proteção no eletrodo fixo, a fim de reduzir o efeito de linhas de campo dispersas na borda da amostra que, de outra forma, levariam a erros de medição.
O anel de proteção garante que as linhas do campo elétrico sejam paralelas em toda a parte da amostra, o que contribui para a medição da impedância.

Medições normalizadas:
Para obter a melhor precisão de qualquer porta-amostra, é aconselhável fazer uso de técnicas de medição de normalização. O suporte de amostra permite que medições normalizadas sejam realizadas com facilidade. Normalmente as medições são feitas com o material da amostra na célula e, em seguida, repetidas sem a amostra (usando um entreferro). O entreferro pode ser facilmente configurado usando o micrômetro. As medições de células vazias podem então ser usadas para normalizar os resultados da amostra para reduzir ainda mais os erros devido a franjas, conexões e instrumentação.

Este porta-amostras é projetado apenas para medições de temperatura ambiente; outros porta-amostras e sistemas estão disponíveis para medições de alta e baixa temperatura em criostatos e fornos.
