MSMPI 1 Simulador de Quadro de Treinamento MOTRONIC M 3.8.X (MPI)

MSMPI 1 Simulador de Quadro de Treinamento MOTRONIC M 3.8.X (MPI)

Name: MSMPI 1 Simulador de Quadro de Treinamento MOTRONIC M 3.8.X (MPI)
Brand: Autoedu
SKU: MSMPI 1

Referencia: MSMPI 1 - Marca: Autoedu

Este simulador de quadro de treinamento MSMPI1 é especialmente projetado para ajudar estudantes técnicos a entender o sistema de injeção de combustível multiponto (MPI) MOTRONIC M 3.8.X.

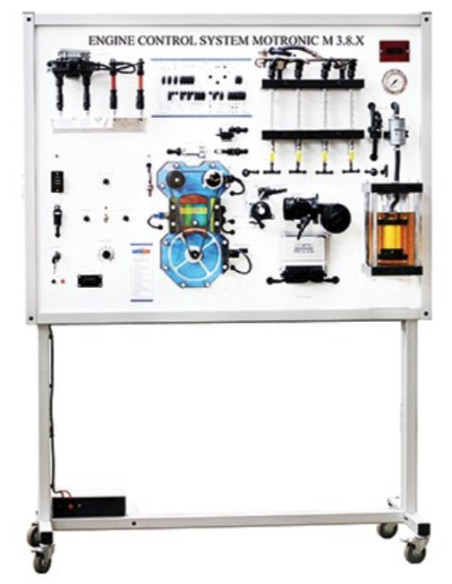

O simulador de treinamento de treinamento MOTRONIC M 3.8.X (MPI) é instalado em uma estrutura de alumínio móvel. A tabela de treinamento educacional é baseada nos componentes OEM da Audi / VW. O sistema de controle integrado do motor mostra diferentes modos de operação do sistema de injeção / ignição de combustível. O simulador de quadro de treinamento é uma ótima ferramenta educacional que permite que os alunos aprendam a estrutura do sistema de controle do motor, estudem seus componentes e modos de operação, realizem várias medições, testes e outros procedimentos de diagnóstico.

Diagnóstico e Medição

Osciloscópio / multímetro

- Os parâmetros do sistema são medidos conectando-os ao conector banana.

- Capacidade de medir os parâmetros do sinal elétrico de cada componente do sistema (como sensor ou atuador)

- Possibilidade de medir o circuito de alta tensão do sistema de ignição.

Diagnóstico da unidade de controle.

- Diagnóstico através do conector de diagnóstico OBD de 16 pinos.

- Identificação da unidade de controle eletrônico (ECU); Leitura / exclusão de códigos de falha.

- Visualização de parâmetros do sistema operacional (dados ativos)

- Ativação dos atuadores (depende da unidade de controle).

- Adaptação da válvula de borboleta.

- Codificação / configuração da unidade de controle.

Acessórios opcionais

- Console de exames para 10 simulações de falhas ocultas.

- Bateria de 12 V

- Fonte de alimentação de 220/12 V

- Ferramenta de verificação de diagnóstico OBD

• O sistema de controle de motor totalmente funcional é instalado em uma estrutura de alumínio móvel. Este simulador de quadro de treinamento é especialmente projetado para ajudar os estudantes técnicos a entender melhor o sistema de injeção de combustível multiponto.
• O conselho de treinamento educacional é baseado em componentes OEM.
• O sistema de controle de motor integrado mostra diferentes modos de operação do sistema de ignição / ignição de combustível multiponto.
• Sistema integrado de controle do motor com sistema de injeção de combustível multiponto.
• Monitoramento da operação do sistema de abastecimento de combustível, quantidade de combustível injetado, qualidade do padrão de pulverização, baixa pressão de combustível da bomba de combustível.

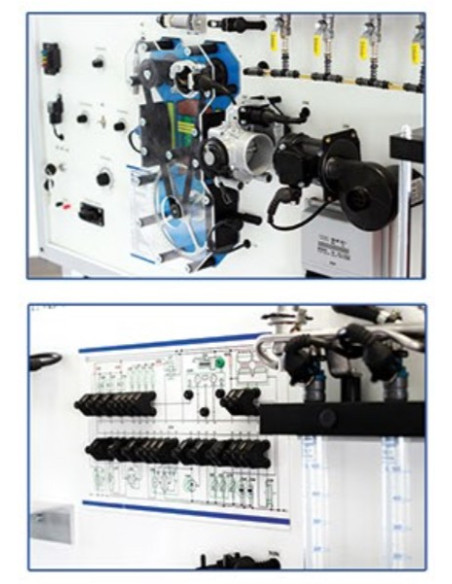

• A bomba de combustível de baixa pressão é incorporada em um tanque transparente que permite ver sua operação.
• O simulador de fluxo de ar ajustável permite que você demonstre um trabalho de massa e medidor de fluxo de ar e sensor de temperatura do ar.
• Processo de trabalho visível das velas de ignição.
• Acesso fácil para medições de alta voltagem.
• Ajuste manual da velocidade do virabrequim do motor.
• Possibilidade de trocar a mistura ar / combustível usando o simulador de sinal do sensor de oxigênio.
• A mesa de treinamento possui um esquema elétrico completo do sistema de injeção de gasolina multiponto.

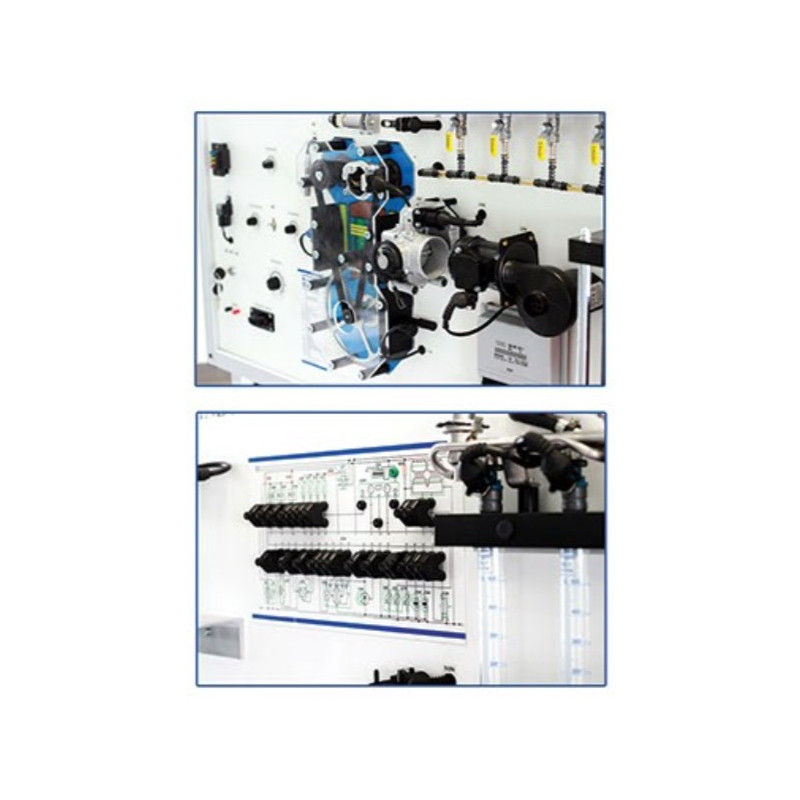

• Diagrama de fiação elétrica com jumpers de conector banana embutidos para medições e simulação de códigos de falha do sistema.
• Possibilidade de simular mais de 20 falhas no sistema, desconectando os jumpers banana.
• O simulador do quadro de treinamento possui um voltímetro integrado. Mostra a tensão de diferentes componentes do sistema eletrônico.
• O suporte tem uma estrutura fechada: a fiação interna não é visível.
• Potência: 12 V
• Dimensões (A x L x M): 1850 x 1380 x 600 mm
• Peso aproximado (líquido): 70 kg
• Certificado CE
