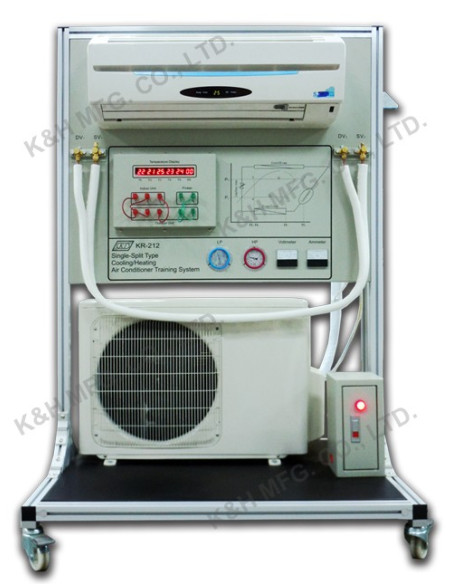

KR-212 Sistema de Formação Ar Condicionado Aquecimento / Refrigeração Tipo Individual

Reference: KR-212

Manufacturer: KandH

Condition: New

Devido ao seu menor nível de ruído no interior e à alta flexibilidade de instalação, o ar condicionado do tipo correspondente está se tornando cada vez mais popular hoje. O próprio KR-212 é um aparelho de ar condicionado de tipo split, especialmente concebido para fins de ensino. As unidades internas e externas são instaladas no suporte de demonstração para que os alunos possam aprender o princípio de operação de ambas as unidades ao mesmo tempo

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

Geral
Lista de Experiências
Data sheet

Categoria	Refrigeração/Bomba Calor

O usuário pode observar e registrar com facilidade o comportamento de ambas as unidades durante a execução sob uma configuração diferente por controle remoto, como temperatura, velocidade do ventilador ou modo de operação (refrigerador, aquecedor, desumidificador ...)

Quatro válvulas foram intencionalmente projetadas para serem localizadas no painel frontal do suporte de demonstração para permitir que os alunos instalem convenientemente os tubos de conexão (tubo de gás e tubo de líquido) entre as unidades interna e externa. Isso ajuda os alunos a perceber como as unidades internas e externas cooperam entre si, bem como para entender a via do refrigerante durante seu ciclo de circulação.

Os alunos podem usar os medidores / metros integrados e ferramentas de medição adicionais para registrar os dados experimentais e também desenhar o Gráfico Psicrométrico e o Diagrama de Mollier para entender o desempenho deste aparelho de ar condicionado.

1. O funcionamento do sistema baseia-se em um condicionador de ar de tipo split real que inclui uma unidade interior e uma unidade externa instalada no mesmo suporte.

2. O sistema pode ser operado como modos mais quentes ou aquecedores.

3. Forneça 4 válvulas de fixação no painel frontal para permitir que os alunos instalem facilmente os tubos de conexão (tubo de gás e tubo de líquido) entre as unidades interna e externa.

4. Forneça o voltímetro e o amperímetro no painel frontal para monitorar a potência do sistema instantâneo.

5. Forneça um manômetro alto e baixo no painel frontal para controlar a pressão instantânea de entrada / saída do compressor.

6. As unidades interior e exterior são alimentadas por uma fonte de alimentação isolada com proteção contra sobrecarga.

7. O diagrama de circuito do sistema e um diagrama de Mollier são claramente impressos no painel frontal para uma referência rápida.

8. Tanto a unidade interna como a unidade externa são instaladas em um suporte de alumínio com rodas para facilitar o movimento.

01. Componentes de aprendizagem em ar condicionado dividido
02. Instalação de ar condicionado tipo split
03. Medição e coleta de dados experimentais
04. Plano de desenho de Mollier
05. Aplicação do quadro psicrométrico
06. Determinação das falhas do sistema
07. Cálculo do desempenho do sistema
08. Análise e discussão
