MC20GPS Plataformas Integradas do Módulo GPS

Reference: MC20GPS

Condition: New

MC20GPS Plataformas Integradas do Módulo GPS é um módulo de extensão para plataformas de desenvolvimento de microcontroladores da Nvis. O módulo foi projetado para que estudantes e engenheiros, na prática, obtenham uma experiência prática valiosa sobre os princípios e aplicações do microcontrolador e do módulo GPS. O objetivo é ter uma idéia clara de como o módulo GPS é interconectado e controlado por um microcontrolador.

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

Geral
Especificações
Download

MC20GPS Download (368.1k)

Tem vários terminais para se conectar a aplicações externas do mundo real. O módulo GPS da Nvis fornecerá uma compreensão básica dos fundamentos do GPS, satélites e aspectos de projeto do receptor GPS, conectando-se de fato ao satélite através de uma antena GPS.

MC20GPS Plataformas Integradas do Módulo GPS é uma plataforma ideal para melhorar a educação, o treinamento, as habilidades e o desenvolvimento de nossas mentes jovens.

Características:

- 12 canais de GPS e operador
- Tempo TTFF de arranque rápido quente / quente / quente de 45/38/8 segundos
- Tempo de solicitação rápida de 0,1 segundo

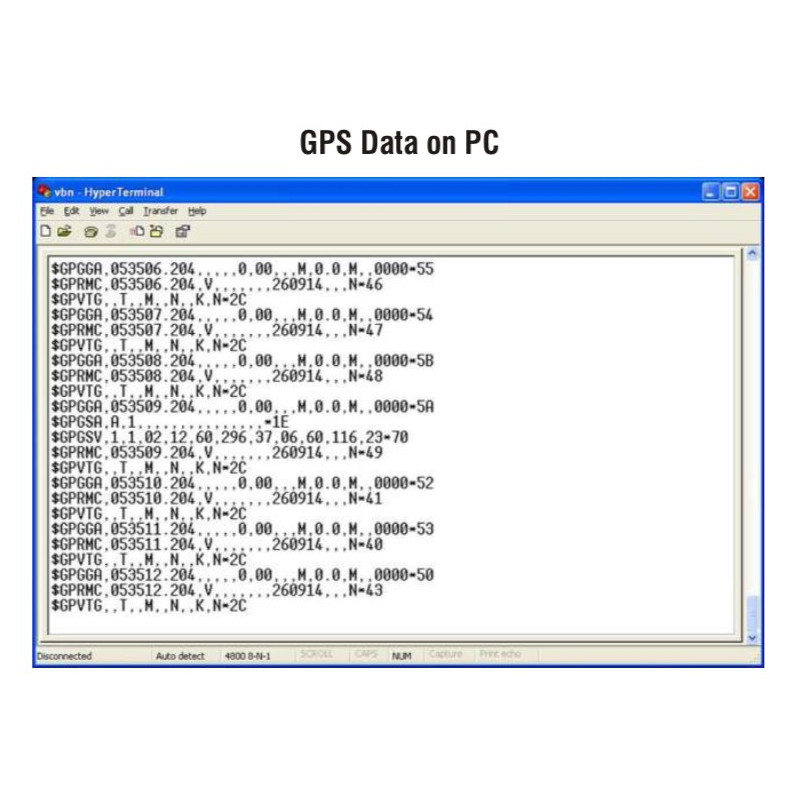

- Saída padrão NMEA 0183 Veja 2.2 GGA, GLL, GSA, GSV, RMC e VTG
- Saída do protocolo binário SiRf
- Diferencial RTCM SC-104 a bordo em tempo real
- sinal 1PPS (um pulso por segundo)
- alimentado por USB
- USB para comunicação com PC

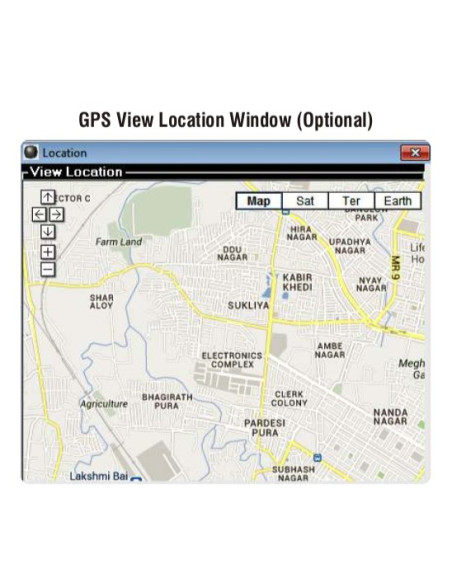

- software GPS para análise
- Conectores de expansão para conexão com unidade microcontroladora e área de prototipagem

- Channel: 12
- Receiver Frequency: 1575.42 MHz
- Position Accuracy: 25 meters CEP without SA
- Velocity Accuracy: 0.1 meters/second, without SA
- Time Accuracy: Synchronized to GPS time
- Update rate: 1 sec.
- Receiver Sensitivity: -175 d
- Serial Communication: 4800 Baud Rate (default)
- Protocol Messenger: NMEA0183 V 2.2, SiRf binary & RTCMSC-104 V2.0 type 1,2,9
- Maximum Speed: 515 meters/sec.
- Maximum Altitude: 18000 meters
- Time to First Fix: 45 / 38 / 8 sec
- Power Supply: From Scientech 620X series or Nvis 500X series Microcontroller development platforms
- USB: 5V
- Power Consumption: 2 VA approximately
- Dimensions (mm): W 326 × D 252 × H 52
- Weight: 0.8 kg.
- Product Tutorial: Online (Theory, procedure, reference, results, etc).
- Included Accessories:
      -- B-Type USB Cable: 1 no.
      -- GPS antenna: 1 no.
- Optional accessory:
      -- Battery
      -- GPS Software

+ Note:
1. This module is compatible with Scientech 620X series and Nvis 5001A/2/3/4/4A/5 series Microcontroller development platforms.
2. To run MC20GPS module with Nvis 5004, add-on board is required.
