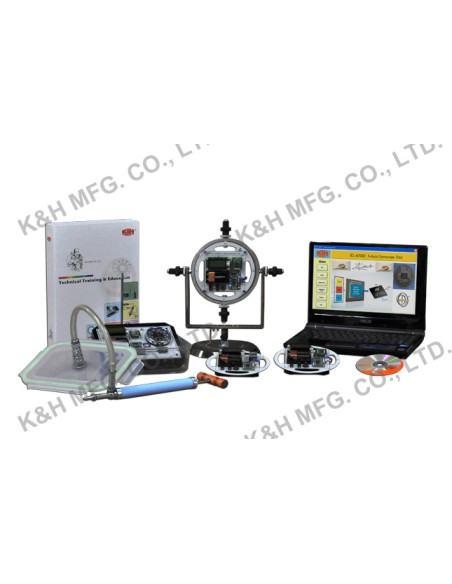

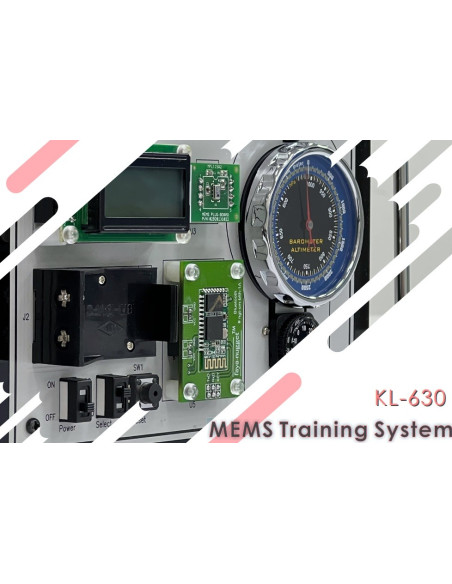

KL-630 Sistema de Entrenamiento MEMS

K&H desarrolla la primera serie del mundo de sistema de capacitación basado en MEMS para facilitar que los estudiantes aprendan varias funciones y aplicaciones de MEMS de forma más sistemática. Se introducen 4 tipos diferentes de sensores basados ​​en MEMS en este sistema de entrenamiento, que incluyen acelerómetro de 3 ejes, giroscopio de 3 ejes, barómetro y magnetómetro. Para obtener una mejor calidad experimental, el módulo con soporte de rotación eje XYZ está especialmente diseñado para llevar a cabo experimentos de movimiento tridimensional con la operación del acelerómetro y el módulo de giroscopio.

1. Cada módulo está alimentado con batería de 9V. No hay un cable de alimentación que interfiera con el movimiento del módulo durante la realización de experimentos.
2. Cada módulo se comunica con la PC a través de la interfaz Bluetooth, sin cable de comunicación para interferir el movimiento del módulo durante la realización de experimentos.
3. Cada módulo equipado con una pantalla LCD muestra resultados instantáneos de experimentos DEMO.
4. Todos los datos de detección se adquieren, calculan y registran en software para su posterior análisis.
5. Módulo de PCB de forma redonda adecuado para el experimento de acelerómetro, experimento de giroscopio y brújula electrónica en el experimento de magnetómetro.
6. El protocolo de detección de datos, introducido en el manual de experimentos, está disponible para ampliar más experimentos y proyectos de estudiantes.

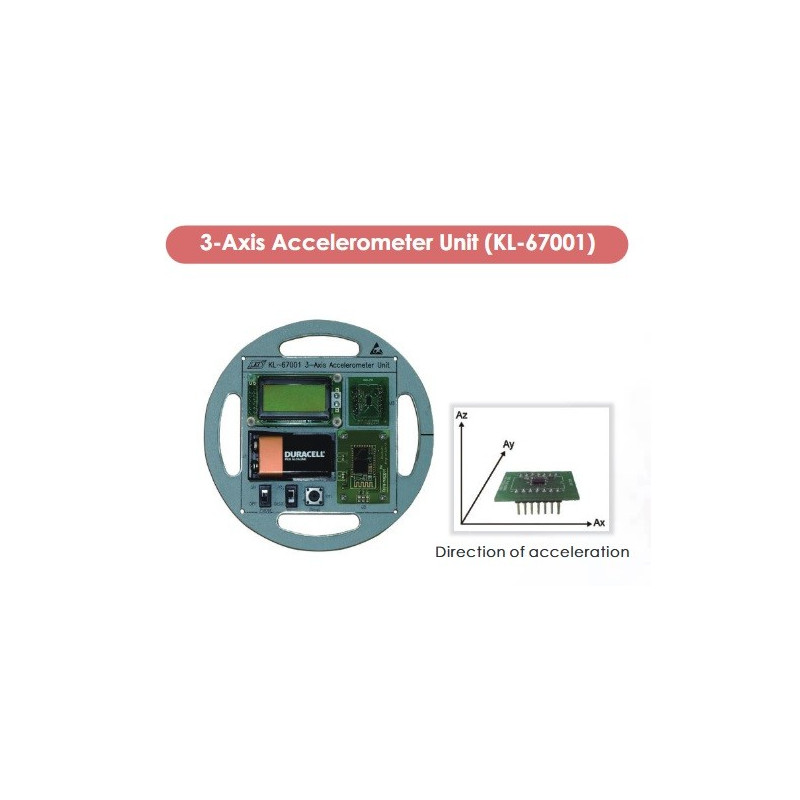

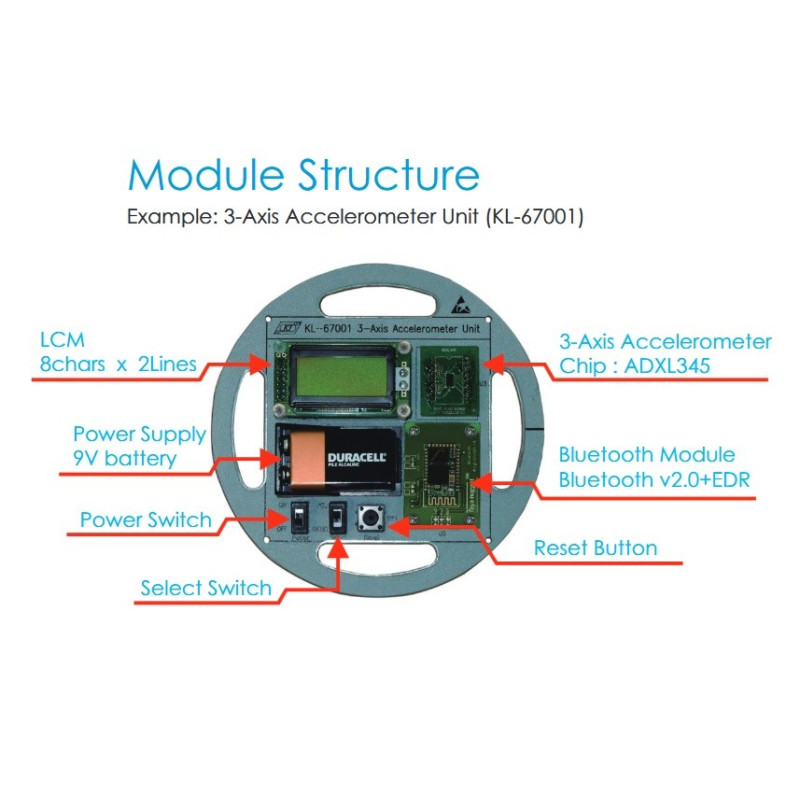

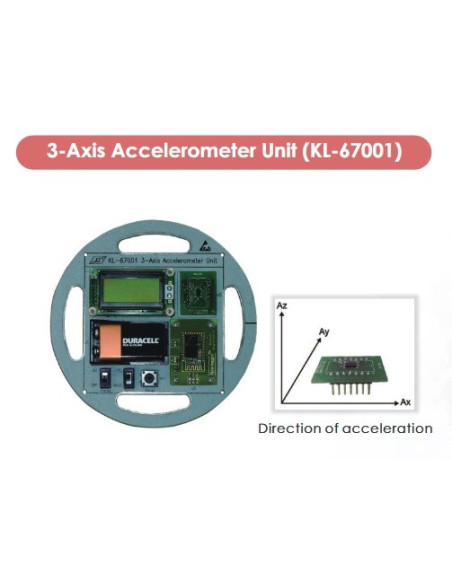

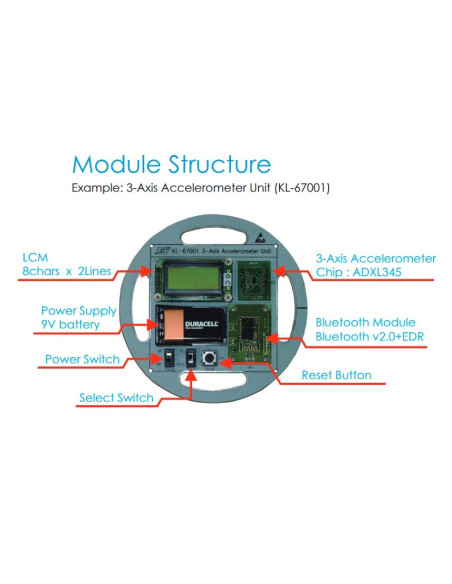

Unidad de acelerómetro de 3 ejes (KL-67001)

01. Medida de la gravedad
02. Medición de la gravedad con la interfaz del software
03. Análisis de detección de datos y conversión de la unidad de gravedad
04. Cálculo del ángulo de inclinación desde el plano X e Y
05. Análisis y cálculo de rotación de tono
06. Análisis y cálculo de la rotación del rollo
07. Demostración de Pitch & Roll
08. Adquisición de datos con gravedad de detección

Nota: KL-67101 y KL-67102 son necesarios para llevar a cabo los experimentos anteriores.

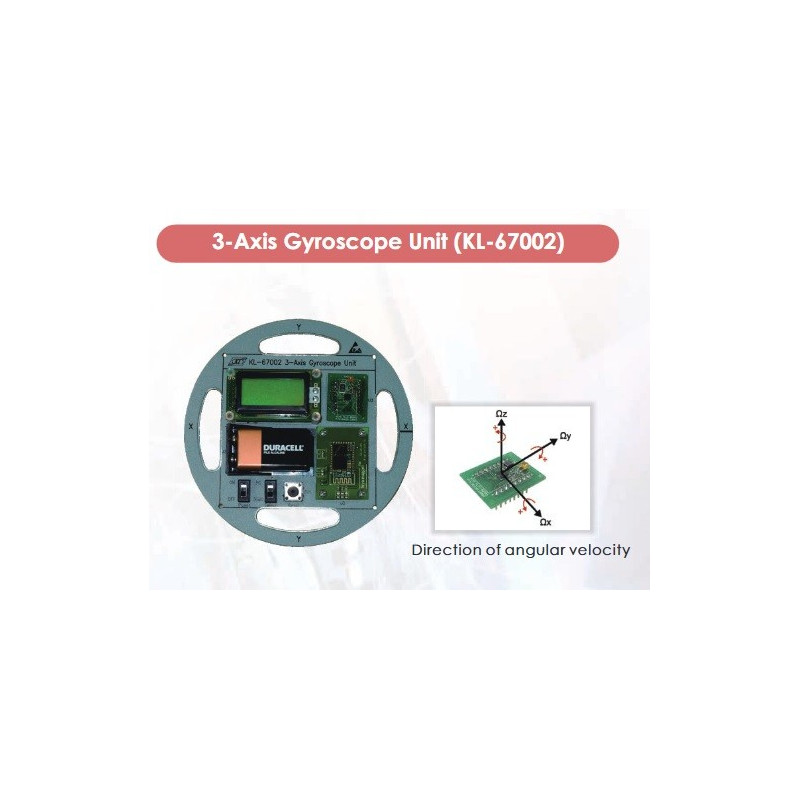

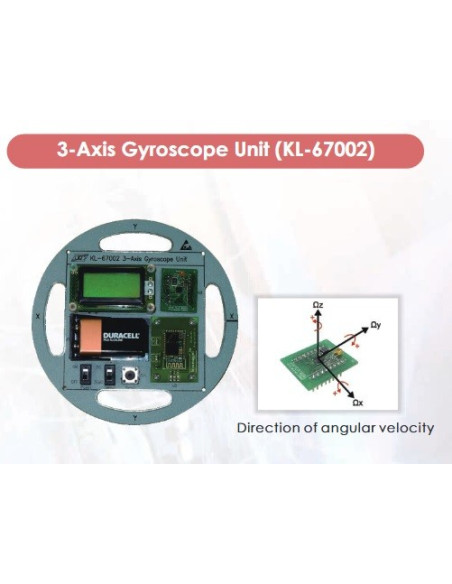

Unidad de giroscopio de 3 ejes (KL-67002)

01. Medida del ángulo
02. Medida de velocidad angular con interfaz de software
03. Análisis de detección de datos y conversión de unidades angulares
04. Calibración de nivel de velocidad cero digital
05. Medición del ángulo del eje X con interfaz de software
06. Medición del ángulo del eje Y con la interfaz del software
07. Medición del ángulo del eje Z con interfaz de software
08. Demostración de rotación de tono
09. Demostración de rotación de rollos
10. Demostración de rotación de Yaw
11. Adquisición de datos con detección de datos angulares

Nota: KL-67101 y KL-67102 son necesarios para llevar a cabo los experimentos anteriores.

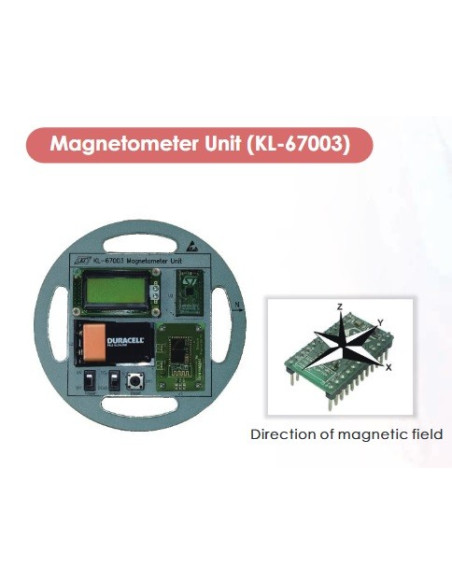

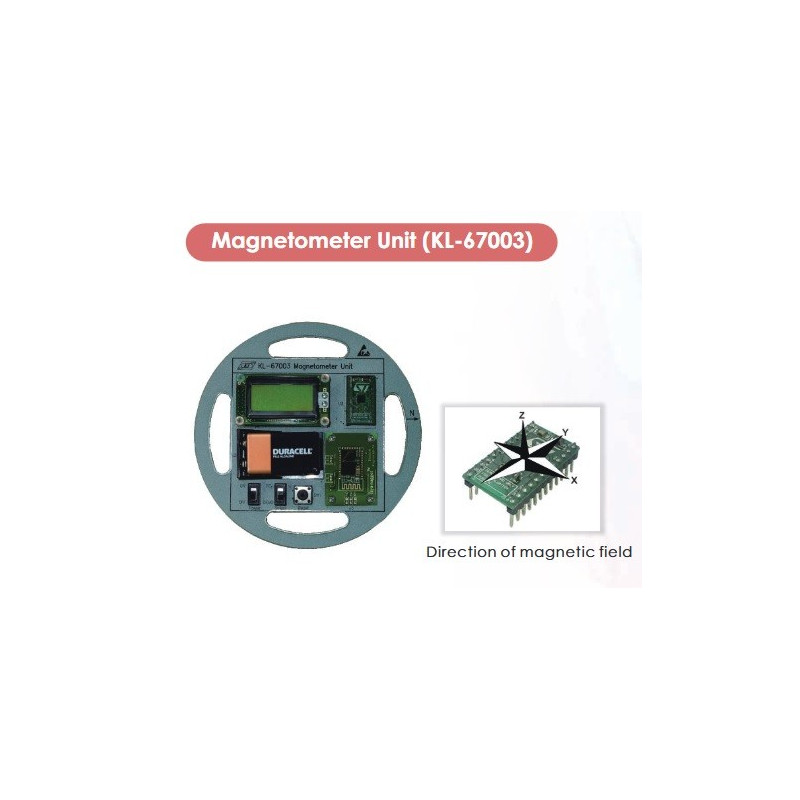

Unidad de magnetómetro (KL-67003)

01. Identificación magnética del norte
02. Experimentos de detección de archivos magnéticos de 3 ejes
03. Detección con imán
04. Interferencia y calibración de archivos magnéticos
05. Calibración de 8 movimientos
06. Brújula electrónica
07. Adquisición de datos con detección de campo magnético

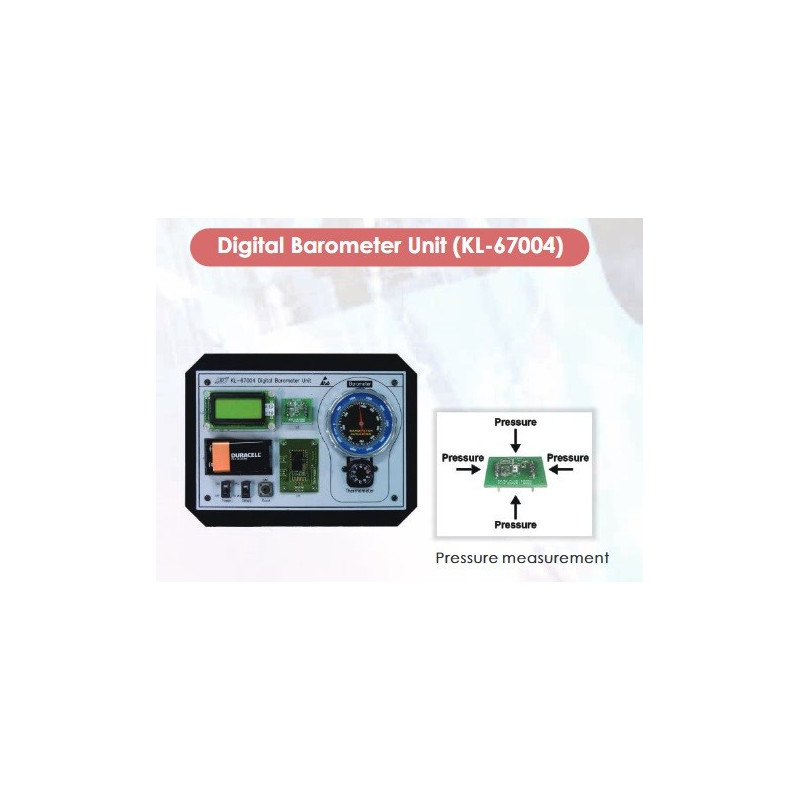

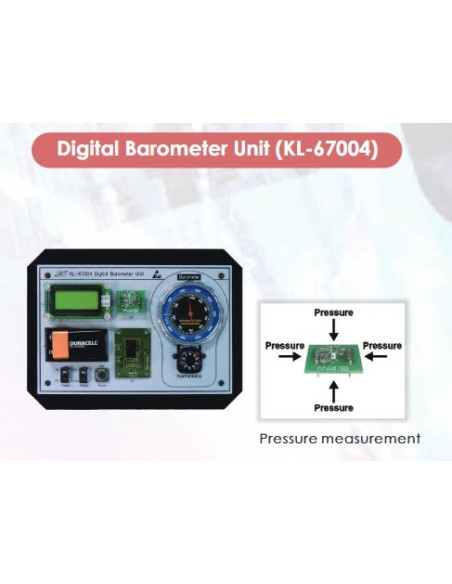

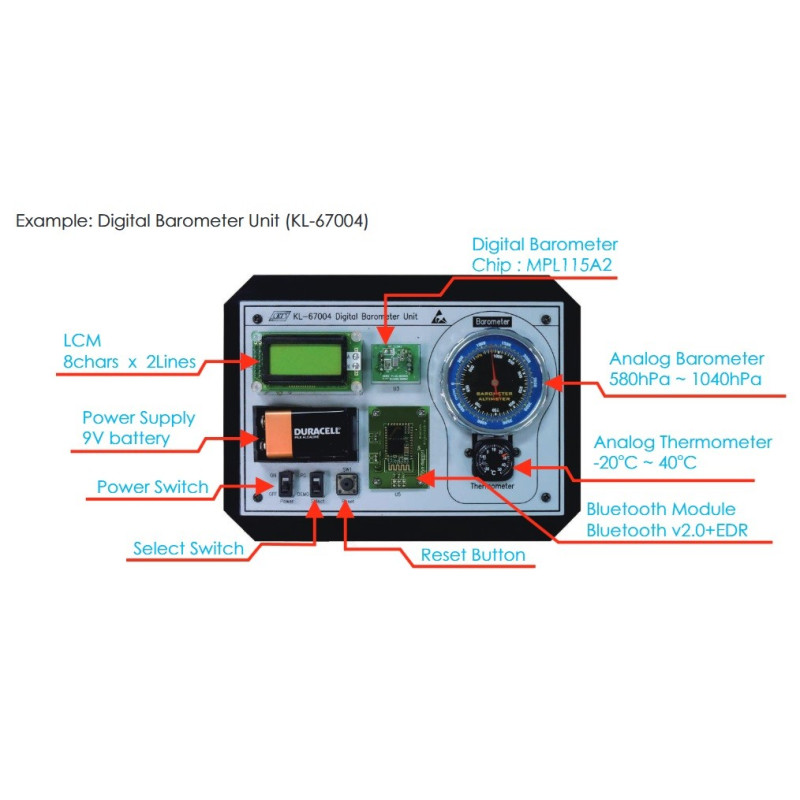

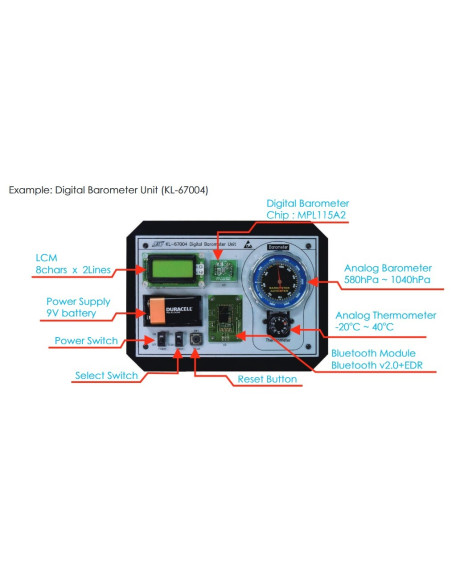

Unidad de barómetro digital (KL-67004)

01. Medición de la temperatura y presión de la habitación
02. Medición de temperatura con interfaz de software
03. Análisis de detección de datos y conversión de la unidad de temperatura
04. Medición de presión con interfaz de software
05. Análisis de datos de detección y conversión de la unidad de presión
