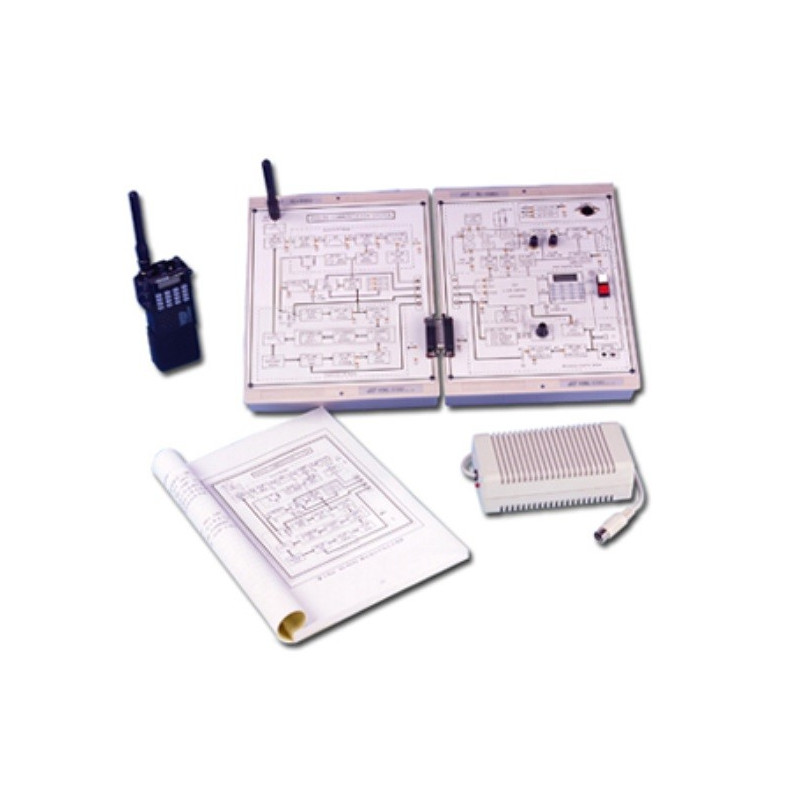

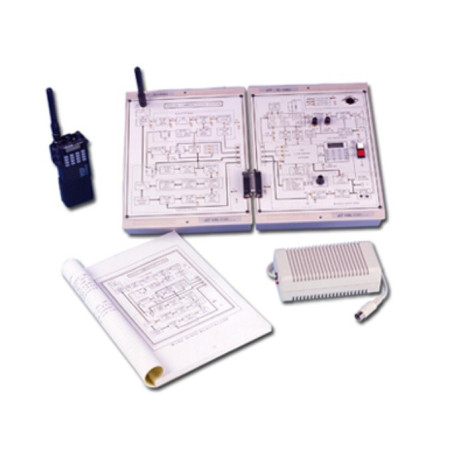

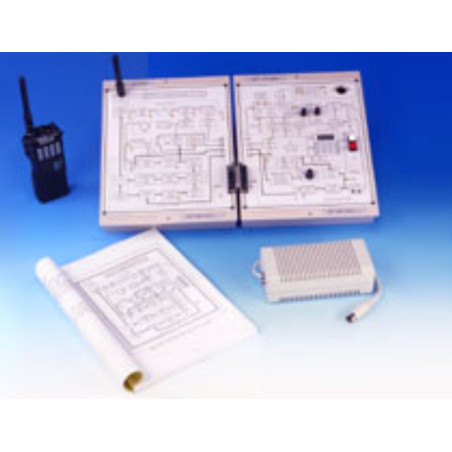

KL-900B Sistema de Comunicação Analógica para o Transceptor "walkie-talkie" (144 MHz VHF)

KL-900B Sistema de Comunicación Analógica revela los detalles del walky-talky basado en la banda VHF 144MHz. Se divide en 4 bloques: bloque de receptor, bloque de transmisor, bloque de amplificador de audio y bloque de amplificador de micrófono.

Diagramas de bloques se imprimen claramente en el panel del módulo, dando a los estudiantes una visión global de cómo funciona el walky-talky.

• Entrenador de transceptor en FM VHF 144MHz.
• La estructura interna de los dos módulos, son de forma de walky-talky, que cubren 9 experimentos completos.
• Contiene manual de instructor y manual de experimento.

1.  Introducción de sistema de comunicación analógica
     (1) Reajuste de transceptor
     (2) Ajuste de canal de frecuencia
     (3) Expansión de rango de frecuencia
     (4) Dos teclas en funcionamiento
     (5) Tecla SET en funcionamiento

2.  Amplificador de micrófono
     (1) Medición de salida PTT DET
     (2) Medición de señal de transmisor
     (3) Medición de salida MIC-AMP (LIM)
     (4) Medición de salida MIC-LPF

3.  Lazo de seguimiento de fase
     (1) Medición de oscilador de cristal de salida
     (2) Medición de datos, tiempo y LE en recepción
     (3) Medición de datos, tiempo y LE en transmisión
     (4) Medición de detector de fase de entrada
     (5) Medición de detector de fase de salida

4.  Oscilador controlado por tensión
     (1) Medición de la característica RX VCO
     (2) Medición de la característica TX VCO

5.  Amplificador de potencia RF
     (1) Medición de entrada y salida de TX POWER AMP
     (2) Medición de entrada y salida de APC AMP

6.  Amplificador de RF
     (1) Medición de entrada RF AMP
     (2) Medición de salida RF AMP
     (3) Medición de salida BPF

7.  Amplificador mixto y IF
     (1) Medición de salida RX VCO
     (2) Medición de salida de primer MIXER
     (3) Medición de salida de CRYSTAL BPF
     (4) Medición de salida de primer IF AMP
     (5) Medicón de entrada y salida de primer IF AMP

8.  Demodulador FM
     (1) Medición de salida de segundo MIXER
     (2) Medición de salida de segundo FILTRO
     (3) Medición de salida S-MET AMP
     (4) Demostración del control squelch

9.  Amplificador de audio
     (1) Medición de entrada AF PREAMP
     (2) Medición de salida AF PREAMP
     (3) Medición de salida AF POWER AMP
