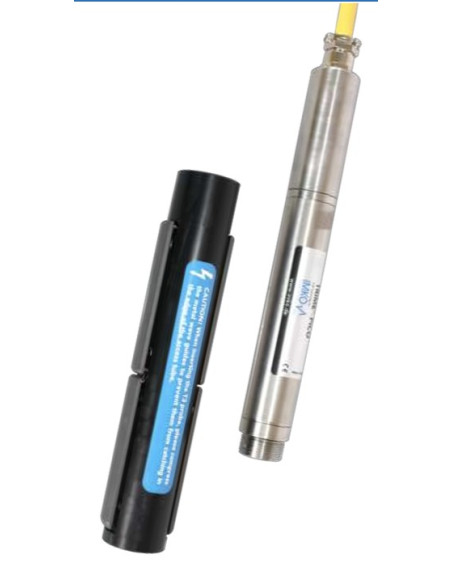

Sensor de umidade do solo TRIME-PICO IPH/T3

Com o TRIME-PICO IPH/T3 você determina perfis de umidade em profundidade de maneira rápida, confiável, não destrutiva e completamente sem fontes de radiação radioativa.

Aplicações e benefícios do TRIME-PICO IPH/T3

• Captura de perfis de umidade até uma profundidade de 3m
• Comprimentos de cabo de até 25m disponíveis
• Grande volume de medição: >3000ml
• Ideal para solos com altas condutividades
• Robusto e comprovado em uso
• As medições de perfil são possíveis em incrementos de 18 cm
• A alternativa ideal para sondas de nêutrons radioativas e para sondas de tubo capacitivas
• Faixa de medição de 0…60 vol.% de umidade
• Perfeito para controlar vários pontos de medição com apenas um sistema de medição
• Consiste em um corpo cilíndrico de PVC com placas de mola de quatro partes
• Medições em tubos plásticos feitos de plásticos TECANAT estáveis e resistentes a choques
• Os tubos são afundados antes da medição e permanecem lá durante a medição
• Ótimo para uso móvel com PICO-BT devido à sua robustez mecânica
• Através da saída analógica (0..1V ou 4..20mA) o dispositivo pode ser conectado a qualquer registrador de dados comum
• O procedimento de perfuração TRIME assegura a instalação com o melhor contato entre o tubo e o meio circundante

Princípio de funcionamento

Um impulso TDR de alta frequência de 1GHz é criado, corre ao longo das meias conchas metálicas e estabelece um campo eletromagnético ao redor dos condutores e com isso a sonda de tubo TRIME. No final dos condutores o impulso é refletido completamente e retorna à fonte. O tempo do impulso (10ps…2ns) está diretamente conectado ao conteúdo volumétrico de água do meio medido através da constante dielétrica. Já após dois a três segundos o valor de umidade medido é mostrado.

A profundidade efetiva de penetração do campo de medição compreende cerca de 15 cm. O campo de medição é mais sensível diretamente na superfície do tubo, a sensibilidade diminui exponencialmente com a crescente distância.
