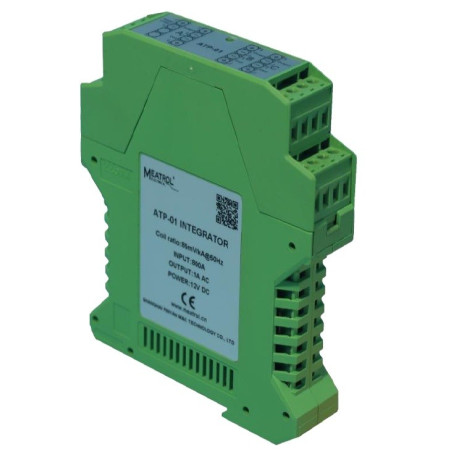

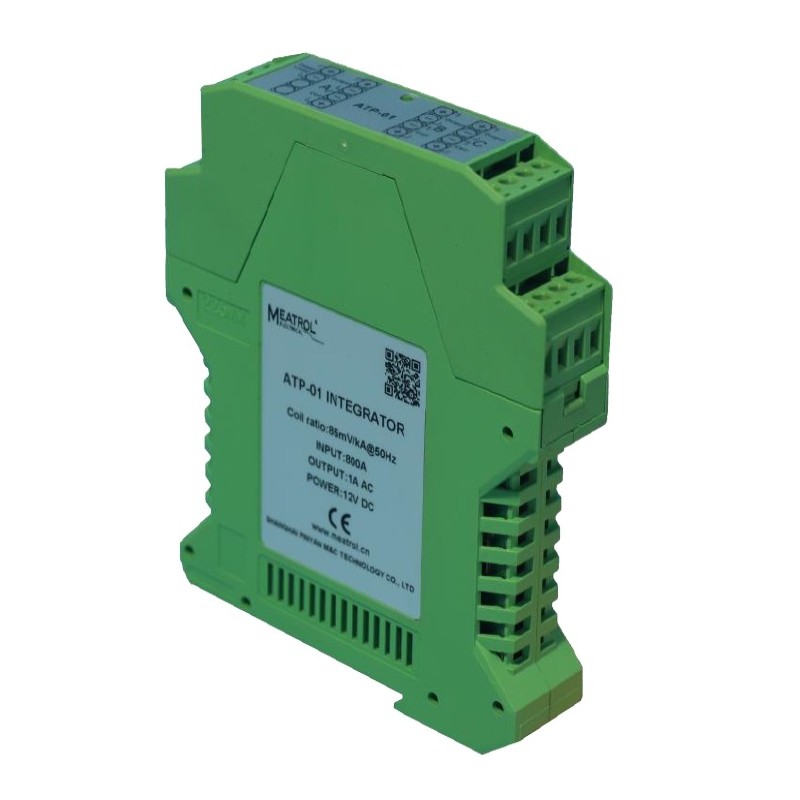

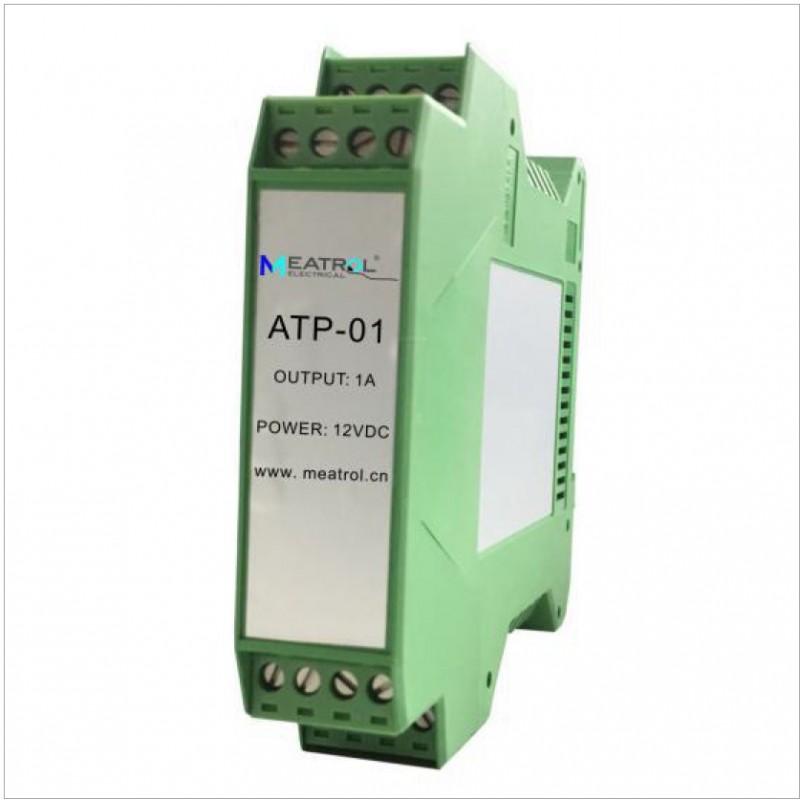

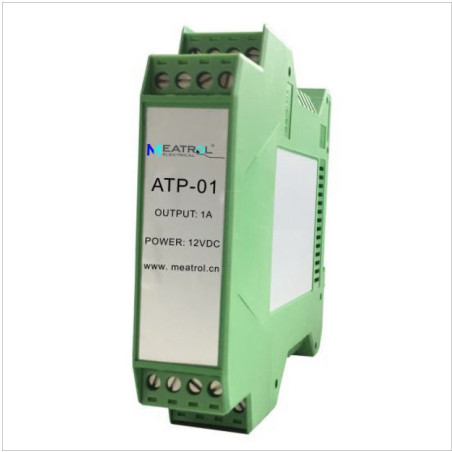

O ATP-01 é um integrador de bobina Rogowski (Bobinas Rogowski não incluídas) trifásico com saída DIN-RAIL de 1A.
O módulo ATP-01 é fornecido numa caixa de distribuição, num invólucro plástico DIN-RAIL, alimentado diretamente pela rede elétrica.
Vantagens:
• Elevada precisão de leitura de 0,5%
• Construção compacta em calha DIN
• Elevada largura de banda para medições de 30 a 5 kHz
• Saída de 1 A rms
O ATP-01 pode ser combinado com qualquer modelo e tamanho de bobina Y-FCT ou FCT Rogowski.
Os valores disponíveis são: 0 a 1 A CA.
Se solicitado, o valor de entrada pode ser personalizado de acordo com a aplicação.
O ATP-01 e a bobina Rogowski são um sistema muito flexível, adequado para análise de cargas de alta potência, monitorização de corrente impulsiva, medição de ondulação CC, etc.
Devido às suas características específicas, a bobina de Rogowski flexível é uma solução extremamente confortável para a medição de corrente e pode ser utilizada em diversos casos em que o transdutor de corrente tradicional não é a solução adequada.
- Entrada nominal: 100 A, 600 A, 1 kA, 3 kA, 6 kA (solo se puede elegir un punto, se acepta OEM)
- Salida nominal: 1 A rms
- Relación de bobina nominal: 50 mV/kA o 85 mV/kA (a definir)
- Precisión: ±0,5 % (del 1 % al 100 % de la nominal)
- Ancho de banda: 30 Hz a 5 kHz
- Alimentación: 12 V CC
- Carga máxima: 0,5 ohmios
- Potencia máxima: 8 W
.jpg)
• Monitorização e análise de potência
• Monitorização de harmónicos e transientes
• Controlo de máquinas de solda
• Medição de corrente elevada
.jpg)
Bobinas Rogowski opcionais:
.jpg)
