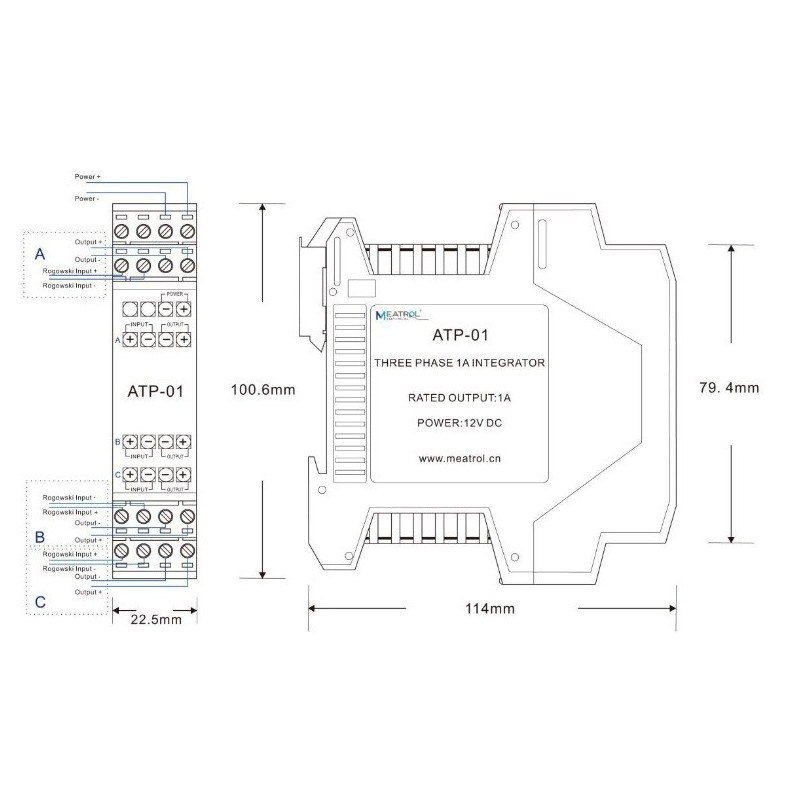

El ATP-01 es un integrador de bobina Rogowski trifásico (bobinas Rogowski no incluidas) con salida de 1 Amp para carril DIN.
El módulo ATP-01 se suministra en una caja de distribución, dentro de una carcasa de plástico para carril DIN, y se alimenta directamente de la red eléctrica.
Ventajas:
• Alta precisión de lectura (0,5%)
• Construcción compacta en carril DIN
• Gran ancho de banda para mediciones de 30 a 5 kHz
• Salida: 1 A rms
El ATP-01 se puede combinar con cualquier modelo y tamaño de bobinas Rogowski Y-FCT o FCT.
Los valores disponibles son de 0 a 1 A CA.
A petición, el valor de entrada se puede personalizar según la aplicación.
El ATP-01 y la bobina Rogowski constituyen un sistema muy flexible, ideal para el análisis de cargas de alta potencia, la monitorización de corrientes impulsivas, la medición de ondulación de CC, etc.
Gracias a sus características específicas, la bobina Rogowski flexible es una solución extremadamente cómoda para la medición de corriente y puede utilizarse en diversos casos donde el transductor de corriente tradicional no es la solución adecuada.
- Entrada nominal: 100 A, 600 A, 1 kA, 3 kA, 6 kA (solo se puede elegir un punto, se acepta OEM)
- Salida nominal: 1 A rms
- Relación de bobina nominal: 50 mV/kA o 85 mV/kA (a definir)
- Precisión: ±0,5 % (del 1 % al 100 % de la nominal)
- Ancho de banda: 30 Hz a 5 kHz
- Alimentación: 12 V CC
- Carga máxima: 0,5 ohmios
- Potencia máxima: 8 W
.jpg)
• Monitoreo y análisis de potencia
• Monitoreo de armónicos y transitorios
• Control de máquinas de soldadura
• Medición de alta corriente
.jpg)
Bobinas Rogowski opcionales:
.jpg)
