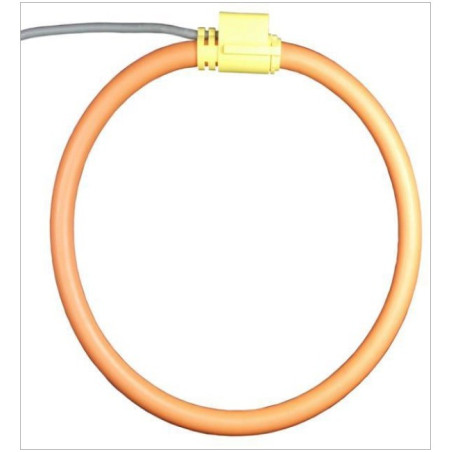

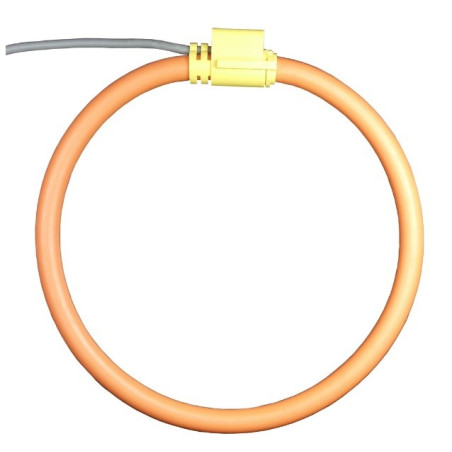

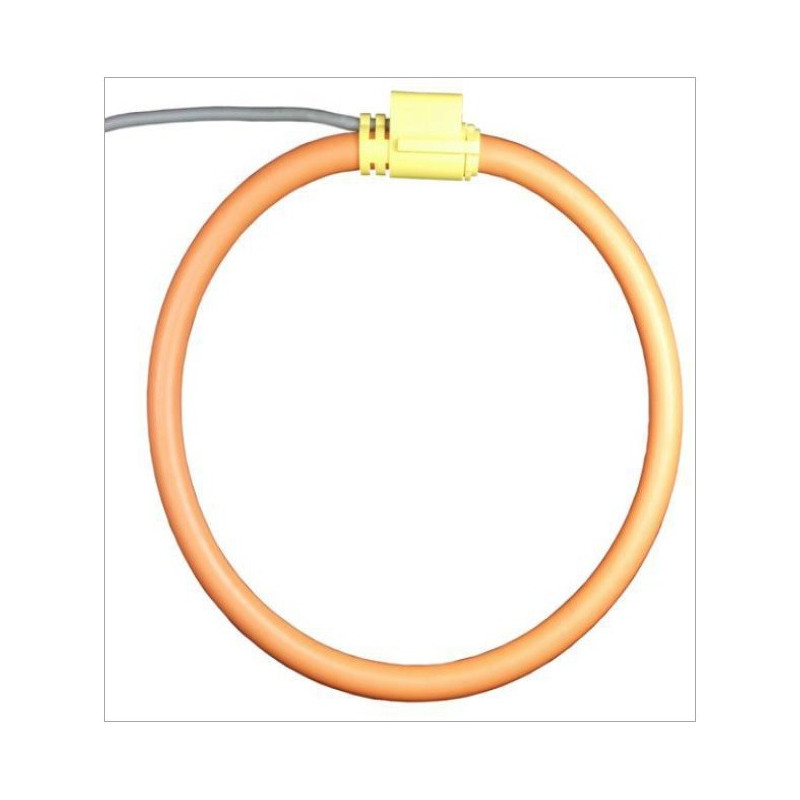

Bobina Rogowski flexível AO-FCT

- Alta linearidade de 1A a 100kA

- Ampla faixa dinâmica

- Muito útil com condutores de tamanho grande ou de formato estranho ou em locais com acesso limitado

- Sem perigo de secundário em circuito aberto

- Não é danificado por grandes sobrecargas

- Não intrusivo, sem energia extraída do principal

- Uniformidade de medição em qualquer posição do condutor dentro da bobina

- Excelente grau de rejeição ao condutor de corrente externa

Características:
O FCT é um transdutor de corrente flexível baseado no princípio de Rogowski, particularmente adequado para medição em combinação com dispositivos portáteis.
As bobinas FCT estão disponíveis em diferentes tamanhos e podem ser fornecidas de acordo com o projeto do cliente, portanto, podem ser usadas em todas as aplicações nas quais os transdutores tradicionais não cabem devido ao seu tamanho e / ou peso.

Devido às suas características específicas, a bobina Rogowski flexível é uma solução extremamente confortável para medição de corrente e pode ser usada em diversos casos onde os transdutores de corrente tradicionais não são a solução adequada.

As bobinas FCT são fornecidas com uma blindagem contra a influência de campos magnéticos externos, portanto, garante uma medição estável de baixas correntes a centenas de kA.
As bobinas de Rogowski devem ser conectadas a um integrador eletrônico para compensação de deslocamento de fase de 90° e equalização de frequência.
Nossos medidores DIN-RAIL e painel podem fazer interface com bobinas Rogowski diretamente, sem a necessidade de integradores externos. Esta é uma vantagem porque não há caixas externas ou qualquer fonte de alimentação com conseqüente facilidade de uso.
As características particulares de nossas bobinas Rogowski combinadas com a programação de entrada extremamente flexível de nossos medidores portáteis, permitem realizar medições em todos os tipos de aplicações.

Productos relacionados
AO-S1  AO-D1  AO-S9

- Garantia: Qualquer problema em 1 ano, enviaremos novo dispositivo para substituição.
- Certificado: Todo o modelo está em conformidade com o padrão CE. CAT III 1000V, CAT IV 600V
- Capacidade: bobina rogowski de 100kpcs por mês
- Sistema de calibração: cartão de amostragem NI 6221 + sistema de comparação automática Labview, certificado de acúmulo de 0,1% pelo terceiro laboratório
- Relatório de calibração: Cada modelo pode vir com um relatório de calibração correspondente de número de série exclusivo. (ISSO PRECISA SER SOLICITADO ADICIONALMENTE)
- OEM: 8 engenheiros de P&D satisfazem todos os requisitos OME.
- Freqüência Todas as bobinas, integradores e medidores podem ser usados em 50Hz e 60Hz. Como a saída da bobina de Rogowski é 1,2 vezes maior em 60Hz, não indicamos a relação da bobina em 60Hz.

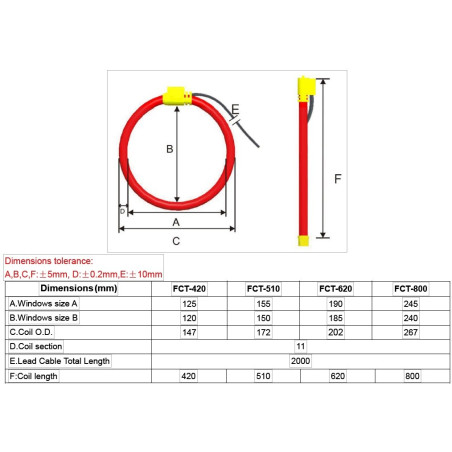

MODELO AO-FCT-420:
- Comprimento da bobina: 420
- Tamanho da janela: 120 mm
- Seção: 11 mm
- Entrada nominal: 3000A
- Comprimento do cabo: 2 metros
- Precisão calibrada: ± 0,5% (variação de temperatura: 400ppm / C) （Razão: 85mV / kA @ 50Hz)
- Precisão não calibrada: ± 5% (variação de temperatura: 200ppm / C) （Razão: 120mV / kA @ 50Hz)
- Linearidade: 0,2% (de 1% a 100% da classificação)
- Erro de posição: ± 1%

MODELO AO-FCT-510:
- Comprimento da bobina: 510
- Tamanho da janela: 150 mm
- Seção: 11 mm
- Entrada nominal: 3000A
- Comprimento do cabo: 2 metros
- Precisão calibrada: ± 0,5% (variação de temperatura: 400ppm / C)
（Razão: 85mV / kA @ 50Hz)
- Precisão não calibrada: ± 5% (variação de temperatura: 200ppm / C)
（Razão: 120mV / kA @ 50Hz)
- Linearidade: 0,2% (de 1% a 100% da classificação)
- Erro de posição: ± 1%

MODEL AO-FCT-620:
- Comprimento da bobina: 620
- Tamanho da janela: 185 mm
- Seção: 11 mm
- Entrada nominal: 6000A
- Comprimento do cabo: 2 metros
- Precisão calibrada: ± 0,5% (variação de temperatura: 400ppm / C)
（Razão: 50mV / kA @ 50Hz)
- Precisão não calibrada: ± 5% (variação de temperatura: 200ppm / C)
（Razão: 120mV / kA @ 50Hz)
- Erro de posição: ± 1% (de 1% a 100% da classificação)

MODELO AO-FCT-800:
- Comprimento da bobina: 800 mm
- Tamanho da janela: 240 mm
- Seção: 8 mm
- Entrada nominal: 8kA
- Comprimento do cabo: 2 metros
- Precisão calibrada: ± 0,5% (faixa de temperatura: 300ppm / C)
- Razão: 50 mV / kA a 50 Hz
- Linearidade: 0,2% (de 1% a 100% da classificação)
- Erro de posição: ± 1%
