◆ Três modelos: AO-SRC-50, AO-SRC-100 e AO-SRC-150

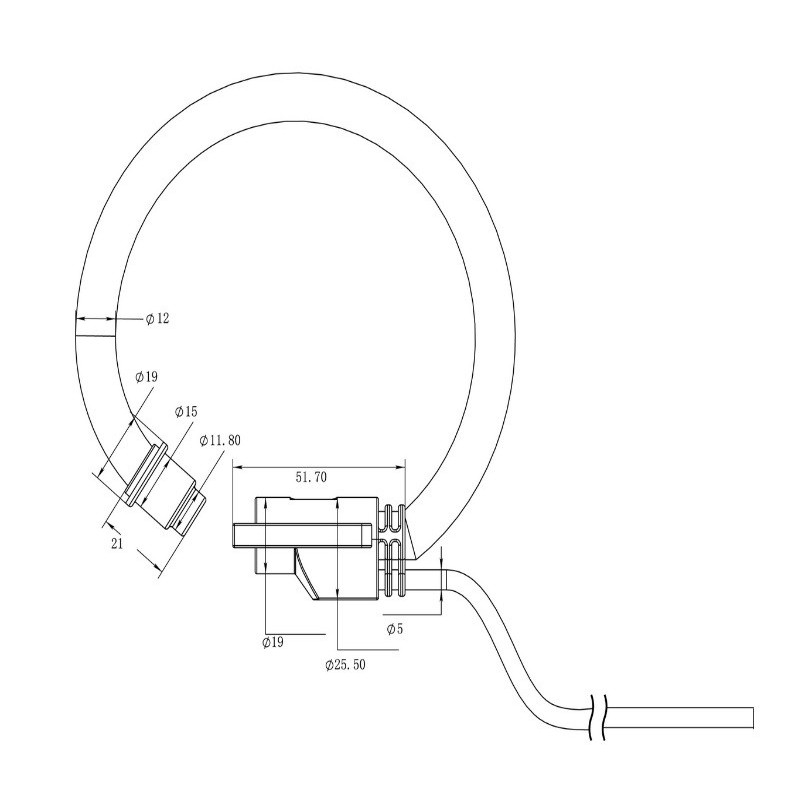

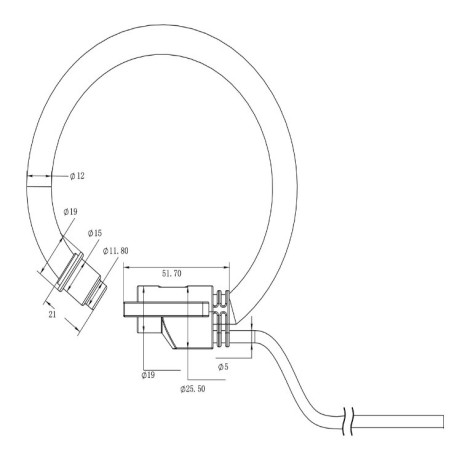

◆ Tamanho da janela: 100mm
◆ Seção: 12mm
◆ Comprimento do cabo: 2 metros
◆ Precisão calibrada: ± 0,5% (desvio de temperatura: 300 ppm/C)
◆ Relação: 333mV/kA@50Hz
◆ Linearidade: 0,2% (de 1% a 100% do nominal)

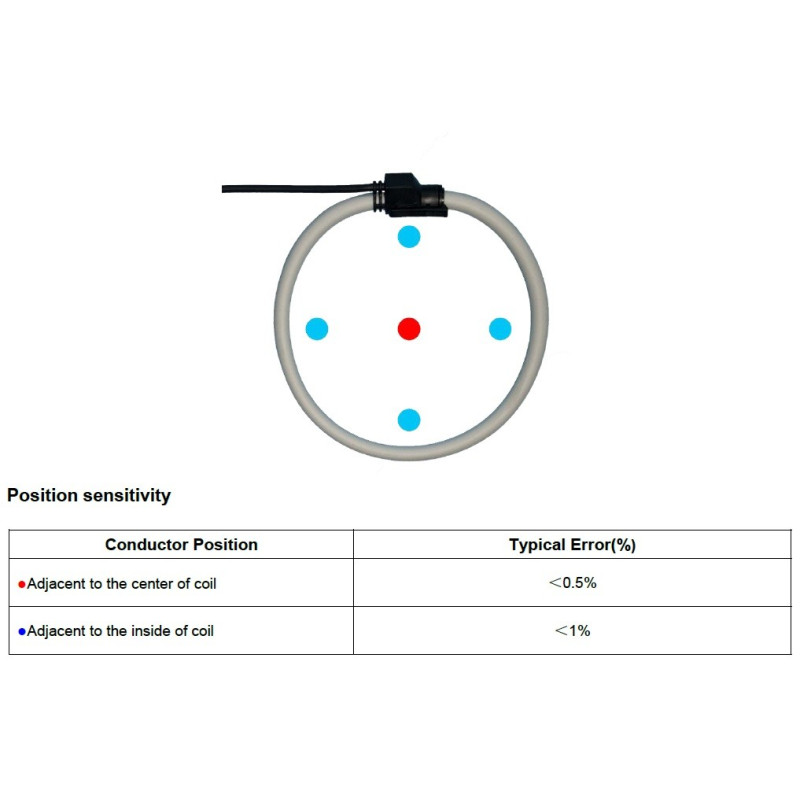

◆ Erro de posição: ±1%
This product is no longer in stock
Availability date:
O Sensor mede: | Corrente Alternada |
Sinal de Saída: | 0,333 mV CA |
Comprimento do Cabo: | 2m |
Energía: | Não requer |
► Alta linearidade de 1A a 100kA
► Ampla faixa dinâmica
► Muito útil com condutores de tamanho grande ou de formato estranho ou em locais com acesso limitado
► Não há perigo de circuito secundário aberto
► Não satura com sobrecorrente e curtos-circuitos
► Não intrusivo, sem consumo de energia da rede
► Erro de posicionamento muito baixo
► Excelente grau de rejeição ao condutor de corrente externo
► Projetado para uso externo (padrões UV, água, poeira e gelo)
► Isolamento nominal CAT III 1000 V PD2, CAT IV 600 V PD3
► Grau de proteção IP65 (Opção), uso interno
► Blindagem interna para maior precisão de medição em baixas correntes primárias.

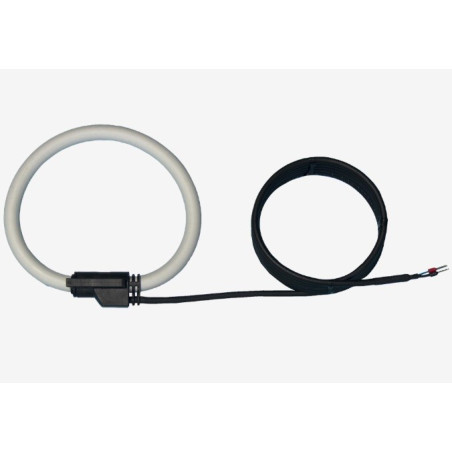

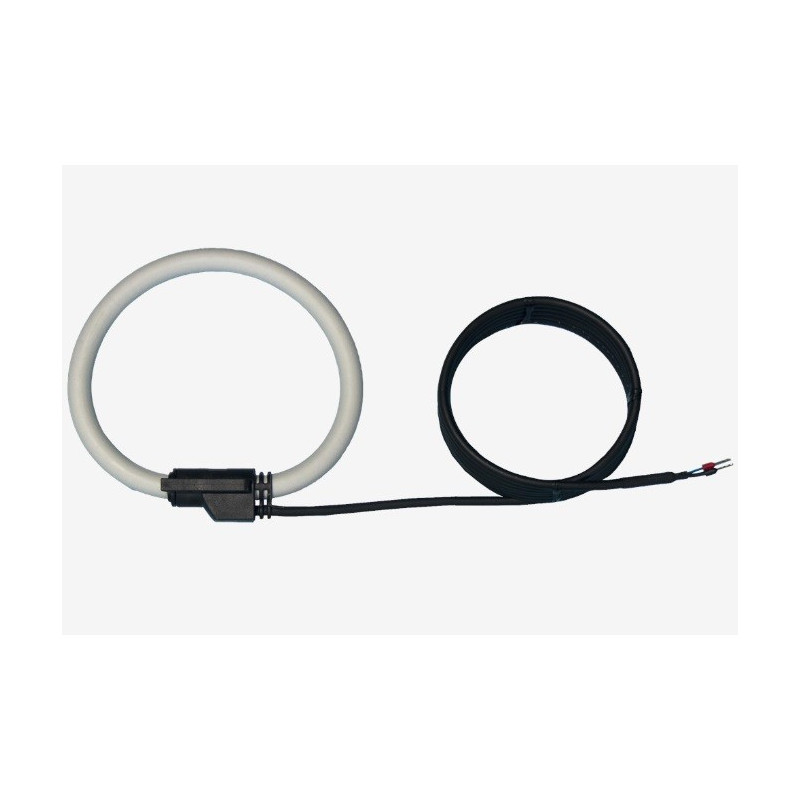

Os modelos AO-SRC-100 são transdutores de corrente flexíveis baseados nos princípios de Rogowski, particularmente adequados para medições em combinação com dispositivos portáteis.
As bobinas AO-SRC estão disponíveis em diferentes tamanhos e podem ser fornecidas de acordo com o projeto do cliente, portanto, podem ser usadas em todas as aplicações, nas quais os transdutores tradicionais não se encaixam devido ao seu tamanho e/ou peso.
Devido às suas características específicas, a bobina flexível de Rogowski é uma solução extremamente confortável para medição de corrente e pode ser usada em vários casos onde o transdutor de corrente tradicional não é a solução adequada.
As bobinas SRC são fornecidas com uma blindagem contra a influência de campos magnéticos externos, portanto, garante medições estáveis de correntes baixas até centenas de kA.
As bobinas Rogowski devem ser conectadas a um integrador eletrônico para compensação de deslocamento de fase de 90° e equalização de frequência.
Nossos medidores DIN-RAIL e painel podem fazer a interface das bobinas Rogowski diretamente sem a necessidade de integradores externos.
Esta é uma vantagem porque não há caixas externas ou qualquer fonte de alimentação com consequente facilidade de uso.
As características particulares das bobinas Rogowski combinadas com a programação de entrada extremamente flexível de nossos medidores portáteis, permitem realizar medições em todos os tipos de aplicações.
• Medidores de energia, sensores do analisador de energia
• Dispositivos de medição, instrumentação de laboratório
• Monitoramento de energia e sistemas de controle
• Medições de ondulação DC
• Monitoramento de harmônicos e transientes
