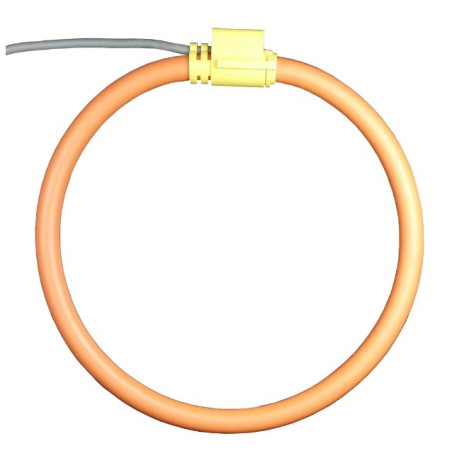

Bobina Rogowski flexible AO-FCT

- Alta linealidad de 1A a 100kA

- Amplio rango dinámico

- Muy útil con conductores de gran tamaño o forma extraña o en lugares con acceso limitado

- No hay peligro de secundario en circuito abierto

- No dañado por grandes sobrecargas

- No intrusivo, no se extrae energía de la red principal

- Uniformidad de medición en cualquier posición del conductor dentro de la bobina

- Excelente grado de rechazo al conductor de corriente externo

Características:
FCT es un transductor de corriente flexible basado en el principio de Rogowski, especialmente adecuado para la medida en combinación con dispositivos portátiles.
Las bobinas FCT están disponibles en diferentes tamaños y se pueden suministrar según diseño del cliente, por lo que se pueden utilizar en todas aquellas aplicaciones en las que los transductores tradicionales no encajan por su tamaño y / o peso.

Debido a sus características específicas, la bobina flexible de Rogowski es una solución extremadamente cómoda para la medición de corriente y se puede utilizar en una serie de casos en los que los transductores de corriente tradicionales no son la solución adecuada.

Las bobinas FCT están provistas de un blindaje contra la influencia de campos magnéticos externos, por lo que garantiza una medición estable desde corrientes bajas hasta cientos de kA.
Las bobinas de Rogowski deben conectarse a un integrador electrónico para compensación de desplazamiento de fase de 90° y ecualización de frecuencia.
Nuestros medidores de panel y DIN-RAIL pueden interconectar bobinas Rogowski directamente sin la necesidad de integradores externos. Esto es una ventaja porque no hay cajas externas ni ninguna fuente de alimentación con la consiguiente facilidad de uso.
Las características particulares de nuestras bobinas Rogowski combinadas con la programación de entrada extremadamente flexible de nuestros medidores portátiles, le permiten realizar medidas en todo tipo de aplicaciones.

Productos relacionados
AO-S1  AO-D1  AO-S9

- Garantía: Cualquier problema en 1 año, le enviaremos un nuevo dispositivo para su reemplazo.
- Certificado: Todos los modelos cumplen con la norma CE. CAT III 1000 V, CAT IV 600 V
- Capacidad: bobina rogowski 100kpcs por mes
- Sistema de calibración: tarjeta de muestreo NI 6221 + sistema de comparación automática de Labview, certificado de acumulación de 0.1% por un tercer laboratorio
- Informe de calibración: cada modelo puede venir con un informe de calibración correspondiente al número de serie único. (ESTO DEBE SER SOLICITADO ADICIONALMENTE)
- OEM: 8 ingenieros de I + D satisfacen todos los requisitos de OME.
- Frecuencia Todas las bobinas, integradores, medidores se pueden utilizar en 50Hz y 60Hz. Debido a que la salida de la bobina de Rogowski es 1,2 veces mayor en 60 Hz, no indicamos la relación de la bobina en 60 Hz.

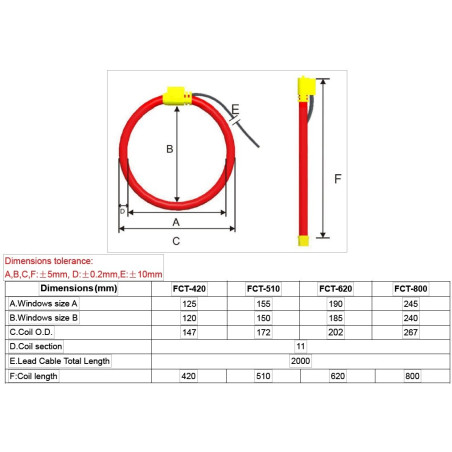

MODELO AO-FCT-420:
- Longitud de la bobina: 420
- Tamaño de la ventana: 120 mm
- Sección: 11 mm
- Entrada nominal: 3000A
- Longitud del cable: 2 metros
- Precisión calibrada: ± 0,5% (variación de temperatura: 400 ppm / C) （Relación: 85 mV / kA a 50 Hz)
- Precisión sin calibrar: ± 5% (variación de temperatura: 200 ppm / C) （Relación: 120 mV / kA a 50 Hz)
- Linealidad: 0,2% (del 1% al 100% de la nominal)
- Error de posición: ± 1%

MODELO AO-FCT-510:
- Longitud de la bobina: 510
- Tamaño de la ventana: 150 mm
- Sección: 11 mm
- Entrada nominal: 3000A
- Longitud del cable: 2 metros
- Precisión calibrada: ± 0,5% (variación de temperatura: 400 ppm / C)
（Relación: 85 mV / kA a 50 Hz)
- Precisión sin calibrar: ± 5% (variación de temperatura: 200 ppm / C)
（Relación: 120 mV / kA a 50 Hz)
- Linealidad: 0,2% (del 1% al 100% de la nominal)
- Error de posición: ± 1%

MODELO AO-FCT-620:
- Longitud de la bobina: 620
- Tamaño de la ventana: 185 mm
- Sección: 11 mm
- Entrada nominal: 6000A
- Longitud del cable: 2 metros
- Precisión calibrada: ± 0,5% (variación de temperatura: 400 ppm / C)
（Relación: 50 mV / kA a 50 Hz)
- Precisión sin calibrar: ± 5% (variación de temperatura: 200 ppm / C)
（Relación: 120 mV / kA a 50 Hz)
- Error de posición: ± 1% (del 1% al 100% del nominal)

MODELO AO-FCT-800:
- Longitud de la bobina: 800 mm
- Tamaño de la ventana: 240 mm
- Sección: 8 mm
- Entrada nominal: 8kA
- Longitud del cable: 2 metros
- Precisión calibrada: ± 0,5% (rango de temperatura: 300ppm / C)
- Relación: 50 mV / kA a 50 Hz
- Linealidad: 0,2% (del 1% al 100% de la clasificación)
- Error de posición: ± 1%
