MS-80SH-Plus+ Estação de Monitoramento Solar

Estação de Monitorização Solar MS-80SH Plus+

Medição de alta precisão de GHI, DHI e DNI para aplicações fotovoltaicas e de energia solar

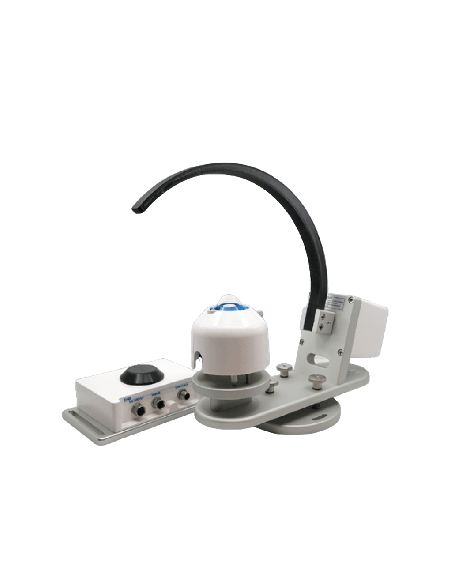

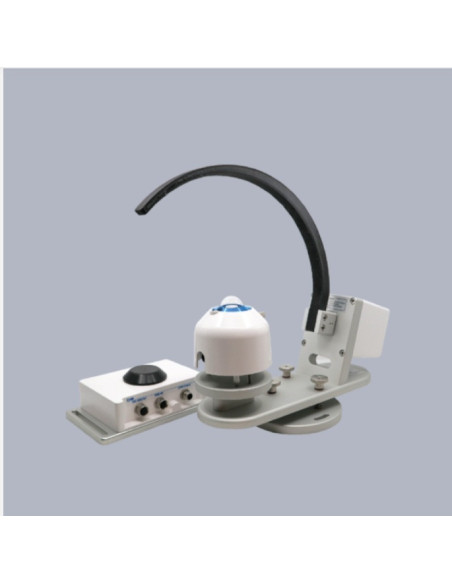

A EKO MS-80SH Plus+ é uma estação de monitorização solar de alta precisão, concebida para medir a irradiância global horizontal (GHI), a irradiância difusa horizontal (DHI) e a irradiância normal direta (DNI) utilizando um único sensor de elevado desempenho.

O sistema integra como elemento principal o piranómetro EKO MS-80SH, classificado de acordo com a norma ISO 9060:2018 como Classe A, Espetralmente Plano e de Resposta Rápida. O sensor incorpora aquecimento integrado da cúpula, contribuindo para manter medições fiáveis e estáveis, mesmo em condições ambientais exigentes.

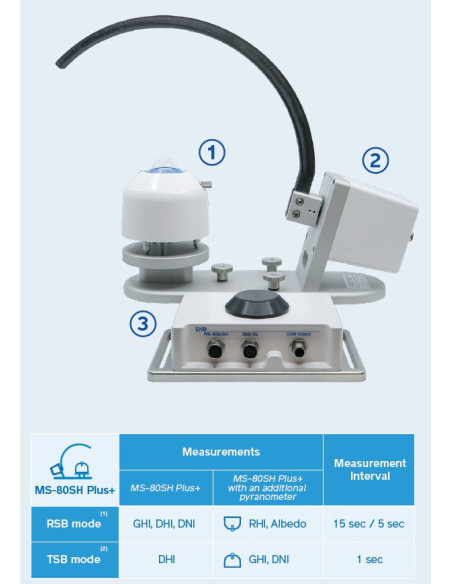

Em combinação com a banda de sombreamento rotativa RSB-02, o sistema sombreia e expõe periodicamente o piranómetro fixo, permitindo determinar com precisão os três principais componentes da irradiância solar, sem necessidade de utilizar um seguidor solar convencional.

Medição da irradiância solar com um único sensor

No modo de funcionamento Rotating Shadow Band (RSB), a banda motorizada roda automaticamente em torno do piranómetro MS-80SH, alternando entre condições de medição com e sem sombreamento.

Este princípio de funcionamento permite calcular:

• GHI – Irradiância Global Horizontal
• DHI – Irradiância Difusa Horizontal
• DNI – Irradiância Normal Direta

Graças à tecnologia de termopilha espetralmente plana e de resposta rápida do MS-80SH, o sistema fornece dados de irradiância precisos e estáveis, mesmo sob condições variáveis do céu ou alterações rápidas da radiação solar.

Alternativa económica aos sistemas baseados em seguidores solares

A estação MS-80SH Plus+ oferece uma solução compacta, autónoma e de baixa manutenção, constituindo uma alternativa eficiente a estações solares de maior dimensão baseadas em seguidores solares mecânicos.

O seu design facilita a instalação e utilização numa grande variedade de locais, sendo especialmente adequada para:

• Monitorização de centrais fotovoltaicas
• Avaliação do recurso solar
• Estações de medição meteorológica
• Análise de sistemas fotovoltaicos bifaciais
• Aplicações de investigação e monitorização ambiental
• Instalações fotovoltaicas industriais e de geração distribuída

Esta configuração permite reduzir a complexidade de instalação, as necessidades de manutenção e os custos operacionais associados à monitorização solar de elevada precisão.

Medição avançada da irradiância difusa através do modo TSB

Para aplicações que exigem maior precisão na medição da irradiância difusa, a MS-80SH Plus+ dispõe de um modo de funcionamento adicional denominado Tracking Shadow Band (TSB).

No modo TSB, a banda de sombreamento acompanha ativamente a posição do sol, mantendo o piranómetro permanentemente sombreado para proporcionar medições contínuas e precisas da irradiância difusa horizontal (DHI).

A unidade de controlo C-Box incorpora posicionamento GPS para calcular com precisão a posição solar e ajustar automaticamente a banda de sombreamento em função das condições de medição.

Este modo de funcionamento é especialmente indicado para:

• Monitorização de módulos fotovoltaicos bifaciais
• Medição de alta precisão da irradiância difusa
• Avaliação do desempenho de instalações solares
• Sistemas de monitorização concebidos de acordo com os requisitos da norma IEC 61724-1 Classe A

Calibração simplificada e redução da incerteza de medição

A utilização de um piranómetro Classe A conforme à norma ISO 9060:2018 facilita a realização de procedimentos de calibração normalizados de acordo com a ISO 9847, contribuindo para reduzir as incertezas de medição, as necessidades de manutenção e os custos associados.

Para configurações de monitorização mais avançadas, a MS-80SH Plus+ pode ser combinada com um piranómetro adicional, permitindo determinar outros parâmetros relevantes, tais como:

• Irradiância refletida pelo solo
• Albedo da superfície
• Condições de irradiância aplicáveis à análise do desempenho de módulos fotovoltaicos bifaciais

Comunicação e integração de dados

O sistema incorpora uma saída de comunicação RS-485 Modbus RTU, permitindo a sua integração direta com:

• Registadores de dados
• Sistemas SCADA
• Plataformas industriais de monitorização
• Sistemas de supervisão e controlo de centrais solares

Através desta interface, o sistema pode transmitir tanto os valores de irradiância medidos como informações de estado e diagnóstico do sensor.

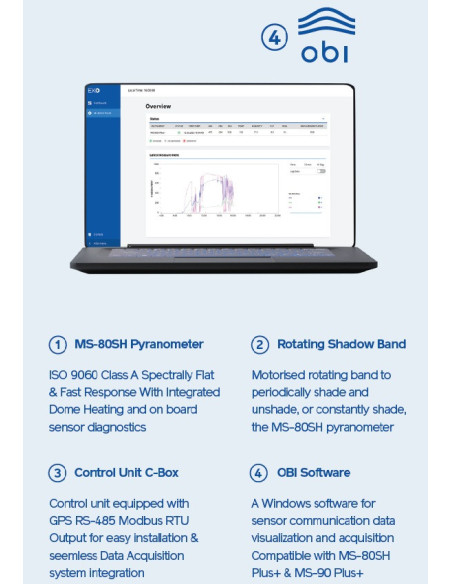

Como complemento para configuração, comunicação e aquisição de dados, a EKO disponibiliza o Obi, um software para Windows desenvolvido para utilização com o sistema de monitorização MS-80SH Plus+.

Principais vantagens

• Medição de GHI, DHI e DNI utilizando um único piranómetro
• Desempenho conforme à ISO 9060:2018 Classe A, Espetralmente Plano e de Resposta Rápida
• Aquecimento integrado da cúpula para funcionamento fiável no exterior
• Sistema motorizado de banda de sombreamento rotativa
• Modo adicional TSB para medição avançada da irradiância difusa
• Cálculo da posição solar através de GPS integrado na unidade C-Box
• Adequado para aplicações de monitorização fotovoltaica bifacial
• Compatível com configurações de monitorização alinhadas com a norma IEC 61724-1 Classe A
• Procedimentos de calibração simplificados de acordo com a ISO 9847
• Saída RS-485 Modbus RTU para integração com registadores de dados e sistemas SCADA
• Design compacto, autónomo e de baixa manutenção
• Alternativa económica a estações de medição baseadas em seguidores solares de maior dimensão
