MS-80SH-Plus+ Estación de Monitoreo Solar

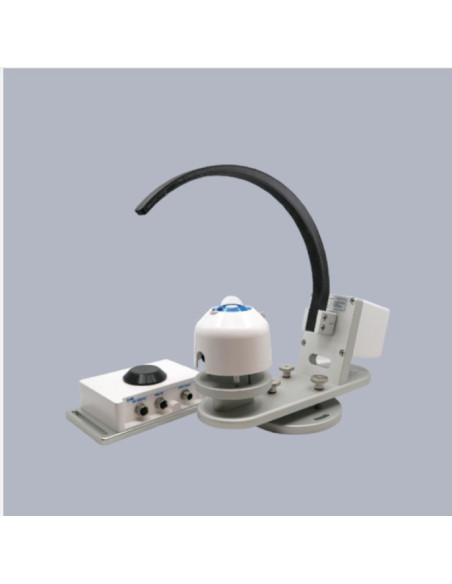

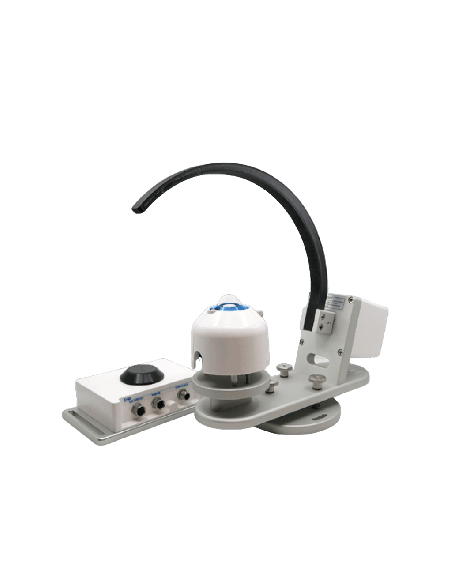

Estación de Monitorización Solar MS-80SH Plus+

Medición de alta precisión de GHI, DHI y DNI para aplicaciones fotovoltaicas y de energía solar

La EKO MS-80SH Plus+ es una estación de monitorización solar de alta precisión, diseñada para medir la irradiancia horizontal global (GHI), la irradiancia horizontal difusa (DHI) y la irradiancia normal directa (DNI) mediante un único sensor de alto rendimiento.

El sistema incorpora como elemento principal el piranómetro EKO MS-80SH, clasificado conforme a la norma ISO 9060:2018 como Clase A, espectralmente plano y de respuesta rápida. El sensor integra calentamiento de cúpula, contribuyendo a mantener una medición fiable y estable incluso en condiciones ambientales exigentes.

En combinación con la banda de sombra rotativa RSB-02, el sistema sombrea y expone periódicamente el piranómetro fijo, permitiendo determinar con precisión los tres principales componentes de la irradiancia solar sin necesidad de utilizar un seguidor solar convencional.

Medición de irradiancia solar con un único sensor

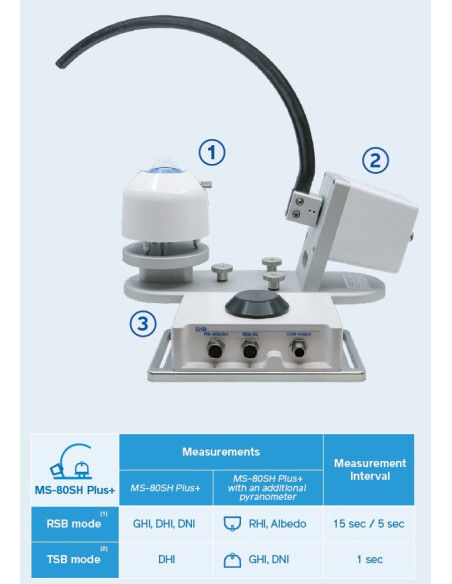

En el modo de funcionamiento Rotating Shadow Band (RSB), la banda motorizada gira automáticamente alrededor del piranómetro MS-80SH, alternando entre condiciones de medida con y sin sombreado.

Este principio de funcionamiento permite calcular:

• GHI – Irradiancia Horizontal Global
• DHI – Irradiancia Horizontal Difusa
• DNI – Irradiancia Normal Directa

Gracias a la tecnología de termopila espectralmente plana y de respuesta rápida del MS-80SH, el sistema proporciona datos de irradiancia precisos y estables, incluso bajo condiciones variables de cielo o cambios rápidos en la radiación solar.

Alternativa rentable a los sistemas basados en seguidores solares

La estación MS-80SH Plus+ ofrece una solución compacta, autónoma y de bajo mantenimiento frente a estaciones solares de mayor tamaño basadas en seguidores solares mecánicos.

Su diseño facilita la instalación y el funcionamiento en una amplia variedad de emplazamientos, siendo especialmente adecuada para:

• Monitorización de plantas fotovoltaicas
• Evaluación del recurso solar
• Estaciones de medida meteorológica
• Análisis de sistemas fotovoltaicos bifaciales
• Aplicaciones de investigación y monitorización ambiental
• Instalaciones fotovoltaicas industriales y de generación distribuida

Esta configuración permite reducir la complejidad de instalación, las necesidades de mantenimiento y los costes operativos asociados a la monitorización solar de precisión.

Medición avanzada de irradiancia difusa mediante modo TSB

Para aplicaciones que requieren una mayor precisión en la medición de la irradiancia difusa, la MS-80SH Plus+ dispone de un modo adicional de funcionamiento denominado Tracking Shadow Band (TSB).

En modo TSB, la banda de sombra realiza un seguimiento activo de la posición del sol, manteniendo el piranómetro permanentemente sombreado para proporcionar medidas continuas y precisas de la irradiancia horizontal difusa (DHI).

La unidad de control C-Box incorpora posicionamiento GPS para calcular con precisión la posición solar y ajustar automáticamente la banda de sombra en función de las condiciones de medida.

Este modo de funcionamiento resulta especialmente útil para:

• Monitorización de módulos fotovoltaicos bifaciales
• Medición de alta precisión de irradiancia difusa
• Evaluación del rendimiento de instalaciones solares
• Sistemas de monitorización diseñados conforme a los requisitos de IEC 61724-1 Clase A

Calibración simplificada y reducción de incertidumbres

El uso de un piranómetro Clase A conforme a ISO 9060:2018 facilita la realización de procedimientos de calibración normalizados de acuerdo con ISO 9847, contribuyendo a reducir las incertidumbres de medida, los trabajos de mantenimiento y los costes asociados.

Para configuraciones de monitorización más avanzadas, la MS-80SH Plus+ puede combinarse con un piranómetro adicional, permitiendo determinar otros parámetros relevantes, como:

• Irradiancia reflejada por el suelo
• Albedo de la superficie
• Condiciones de irradiancia aplicables al análisis del rendimiento de módulos fotovoltaicos bifaciales

Comunicación e integración de datos

El sistema incorpora una salida de comunicación RS-485 Modbus RTU, que permite su integración directa con:

• Registradores de datos
• Sistemas SCADA
• Plataformas industriales de monitorización
• Sistemas de supervisión y control de plantas solares

A través de esta interfaz, el sistema puede transmitir tanto los valores de irradiancia medidos como información de estado y diagnóstico del sensor.

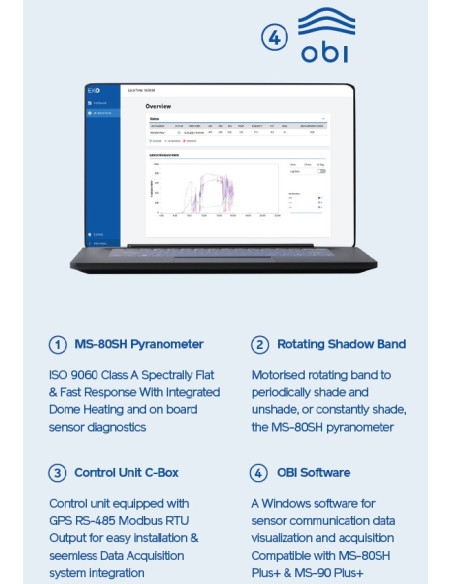

Como complemento para la configuración, comunicación y adquisición de datos, EKO proporciona Obi, un software para Windows desarrollado para trabajar con el sistema de monitorización MS-80SH Plus+.

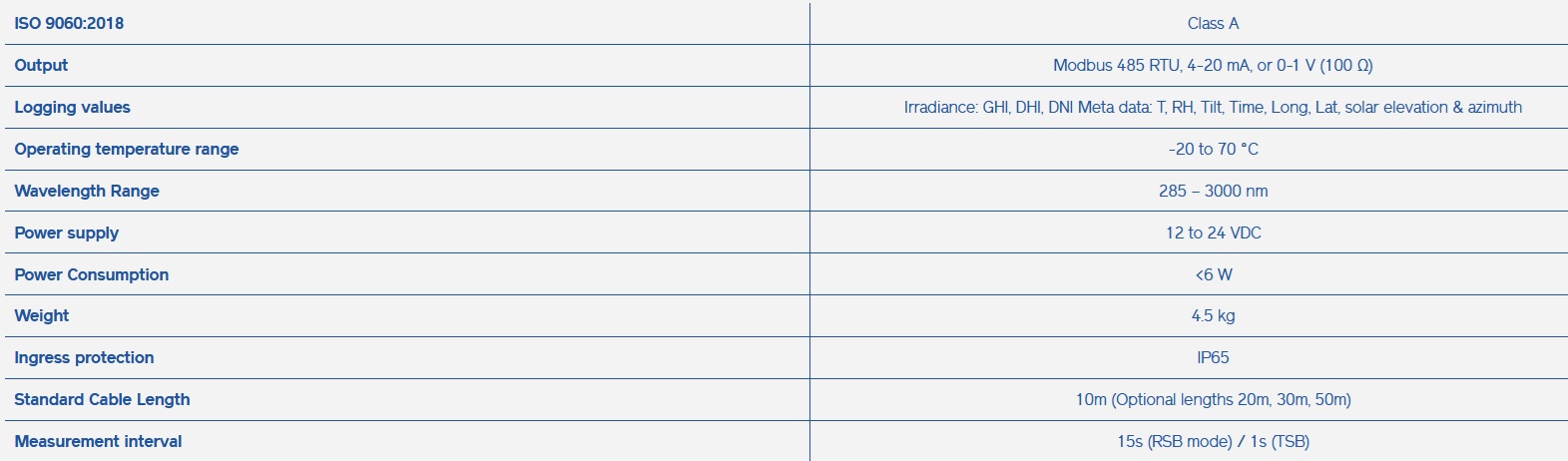

Principales ventajas

• Medición de GHI, DHI y DNI mediante un único piranómetro
• Prestaciones ISO 9060:2018 Clase A, espectralmente plano y de respuesta rápida
• Calentamiento integrado de cúpula para funcionamiento fiable en exterior
• Sistema motorizado de banda de sombra rotativa
• Modo adicional TSB para medición avanzada de irradiancia difusa
• Cálculo de la posición solar mediante GPS integrado en la unidad C-Box
• Adecuado para aplicaciones de monitorización fotovoltaica bifacial
• Compatible con configuraciones de monitorización alineadas con IEC 61724-1 Clase A
• Procedimientos de calibración simplificados conforme a ISO 9847
• Salida RS-485 Modbus RTU para integración con dataloggers y sistemas SCADA
• Diseño compacto, autónomo y de bajo mantenimiento
• Alternativa rentable a estaciones de medida basadas en seguidores solares de mayor tamaño
