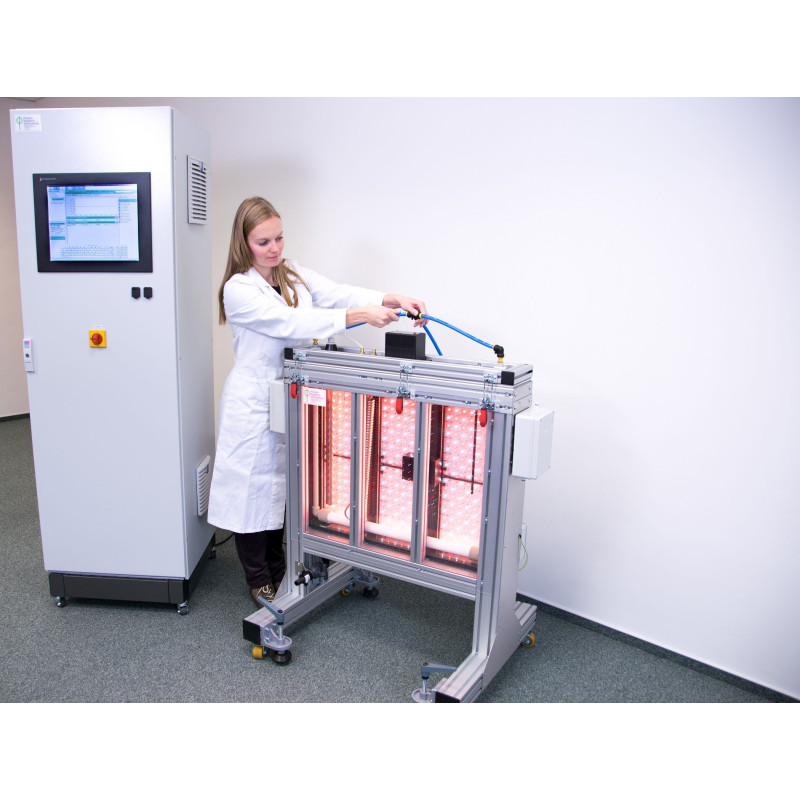

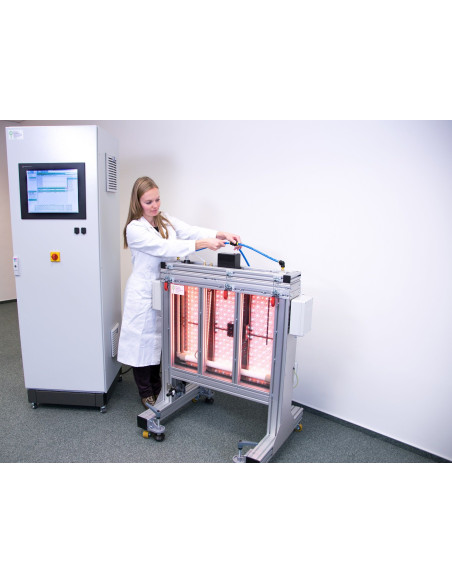

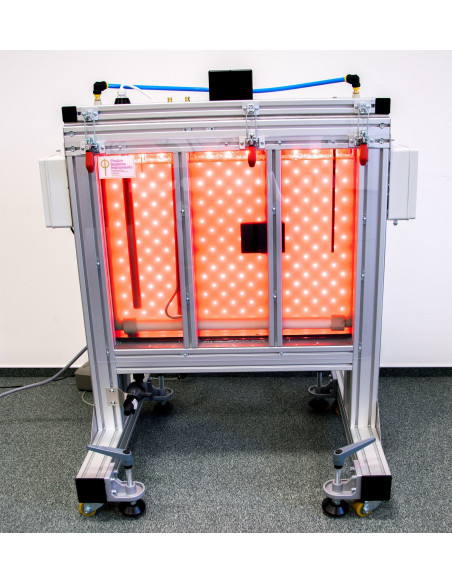

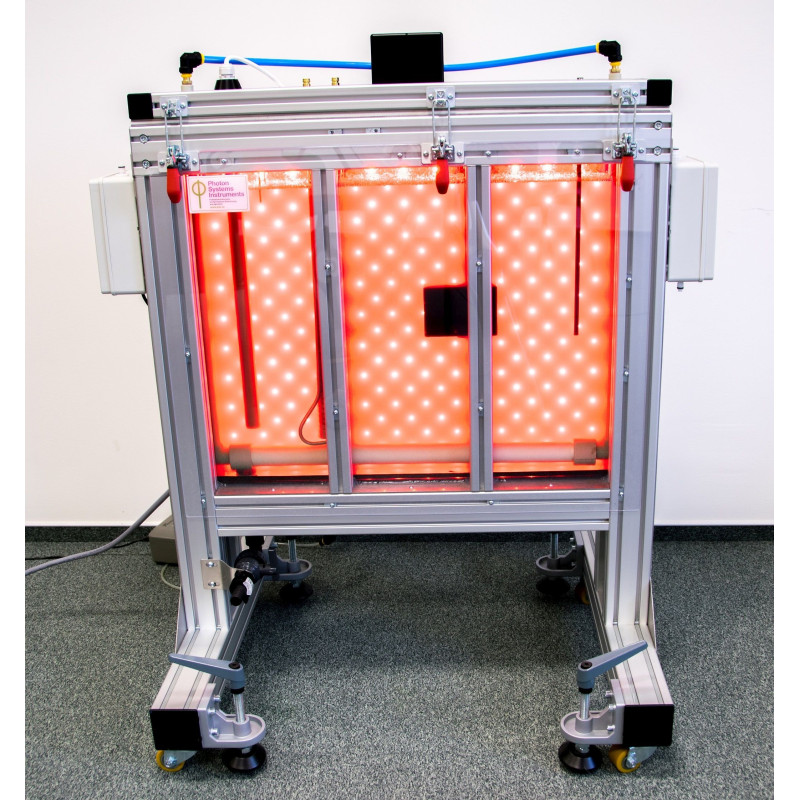

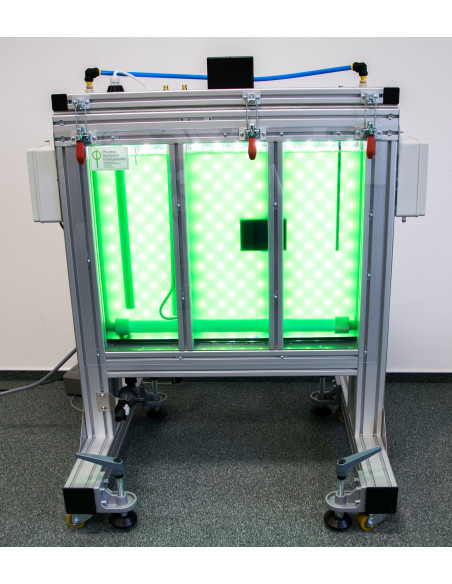

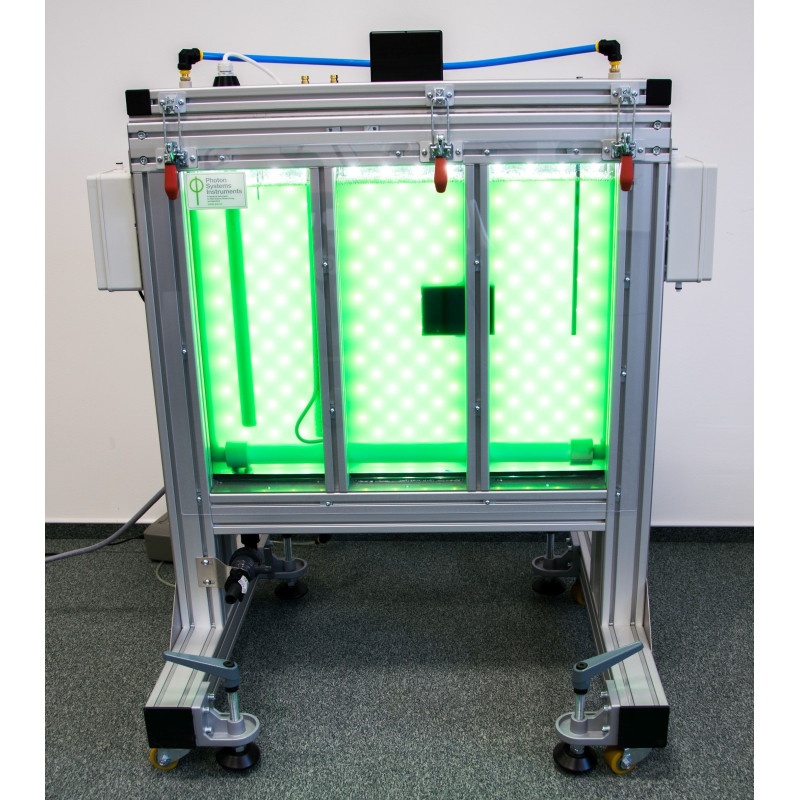

Fotobiorreatores de grande escala (volume de 25 l ou 100 l)

Recipiente de cultura

Recipiente de cultura de vidro plano e retangular com um caminho de luz curto (6,5 cm ± 5%) para irradiância ideal.
Tamanhos diferentes: 25 l, 100 l.
Tampa do recipiente de aço inoxidável com acessórios de gás e eletrônicos acompanhada de selos de silicone.
Tubo em U de plástico de aeração integrado com spray de polietileno poroso (tamanho do poro 50 µm). Autoclavável (com reutilização limitada).
Válvula de drenagem.
Esterilização química ou a vapor quente.

Termorregulação

Regulagem de temperatura embutida na faixa de 30 - 50 ° C (com temperatura ambiente em torno de 20 ° C).
O módulo de resfriamento (opcional) estende a faixa de temperatura para 15 - 60 ° C (a temperatura ambiente não excede 30 ° C). Inclui serpentina de resfriamento de água, unidade de resfriamento, controle eletrônico e software.

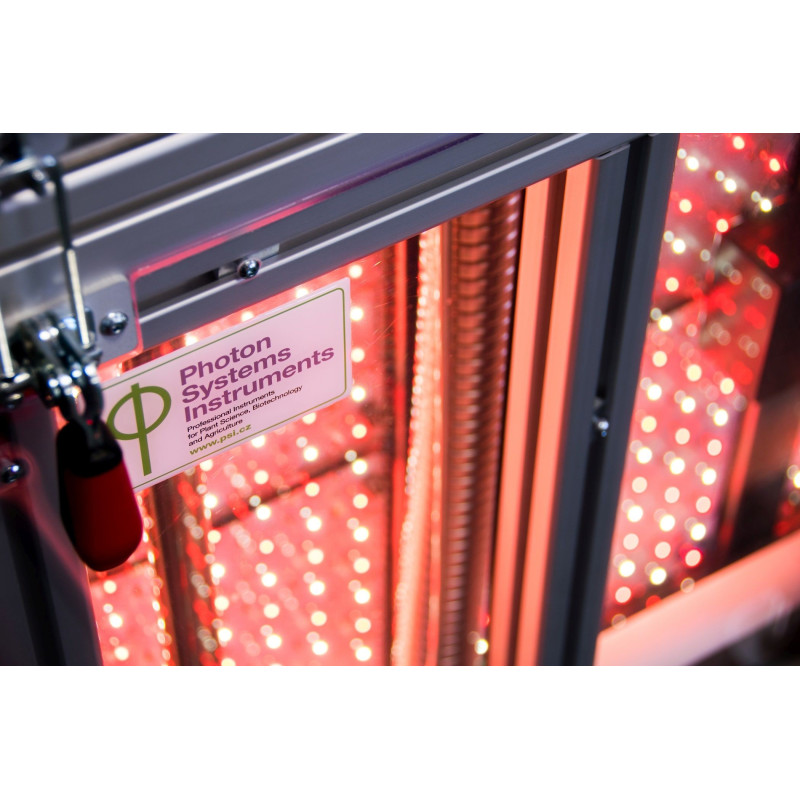

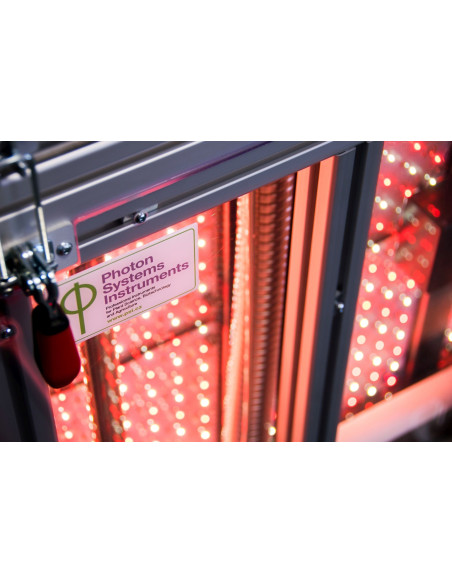

iluminação

Tecnologia conduzida.

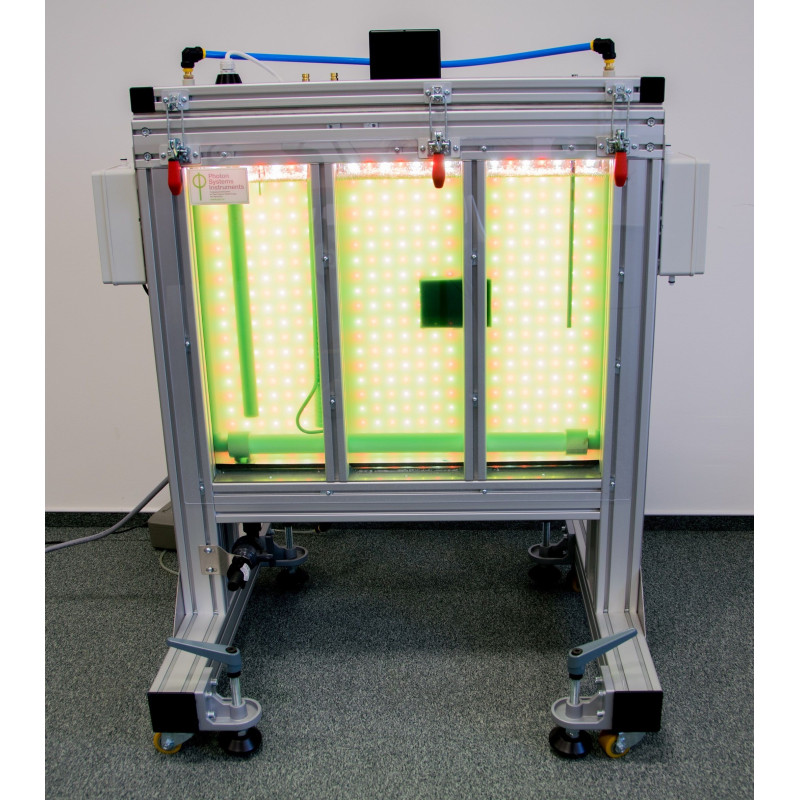

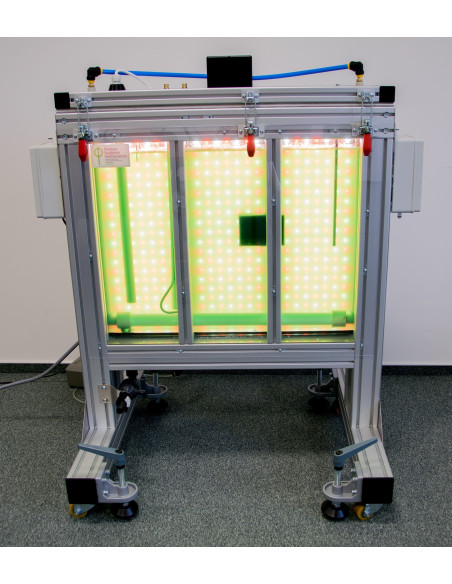

Painel de luz de duas cores com canais controláveis ​​separadamente.
Branco-vermelho fresco ou branco-azul fresco. Outra combinação de cores a pedido.
Intensidade de iluminação total de até 500 e 200 µmol. m-2. s-1 para luz branca e vermelha, respectivamente.
Opcionalmente, até 2.000 µmol. m-2. s-1 com atualização leve (disponível apenas para 25 l PBR).
Caminho da luz: 6,5 cm ± 5%.
A iluminação pode ser ajustada independentemente para a cor da luz em intensidade, tempo e modulação.
Condições de luz constantes ou a alternância de vários ciclos de luz e escuridão.
A duração dos ciclos individuais: de segundos a dias.
O modo dos ciclos de luz: constante, aumento ou diminuição linear, modo sinusóide para simples imitação dos ritmos diurnos. Além disso, o script java está integrado no software de controle do fotobiorreator (versão avançada) para a criação de protocolos de luz avançados (por exemplo, ajuste automático da intensidade da luz com base na concentração real de biomassa).
Óculos de proteção adicionais: Óculos de proteção contra radiação que protegem contra a radiação excessiva de LED, equipados com proteções laterais e filtros de proteção. Um par de óculos é fornecido com o dispositivo gratuitamente.

Sistema de aeração

O sistema de aeração fornece mistura e também fornecimento de ar / CO2 para as plantações.
Tubo em U de plástico de aeração integrado com spray de polietileno poroso (tamanho do poro 50 µm). Autoclavável (com reutilização limitada).
A fonte de ar: Bomba de ar suplementada com uma válvula, que interrompe o borbulhar antes das medições de OD e fluorescência para evitar qualquer interferência da bolha com as medições e, assim, permitir leituras mais precisas.
Opcionalmente, o fotobiorreator pode ser conectado ao sistema de mistura de gás GMS 150 que fornece uma concentração precisa e taxa de fluxo dos gases necessários.

Monitoramento de fluorescência de DO e clorofila-a

Turbidímetro integrado (OD 680 e 720 nm) e fluorômetro de modulação dupla (luzes de excitação azuis e vermelhas) para medições automáticas (opcional).
O caminho óptico da medição de fluorescência OD e Chl-a: 10 mm.
OD 720 mede a dispersão de luz em partículas e pode servir como um indicador de crescimento de biomassa, enquanto OD 680 está relacionado à absorção de clorofila e pode ser usado para estimar a concentração de clorofila.
A medição da fluorescência da clorofila a pode ser usada para uma avaliação aproximada do estado fisiológico da biomassa. Luz de excitação azul e vermelha. Parâmetros determinados: F0, FT, FM, F'M, (F'M - FT / F'M).
O software de controle do fotobiorreator permite a visualização remota online dos dados gravados em tempo real. Além disso, o software permite ajustar os dados de OD com as várias funções de regressão para facilitar a avaliação da taxa de crescimento real.

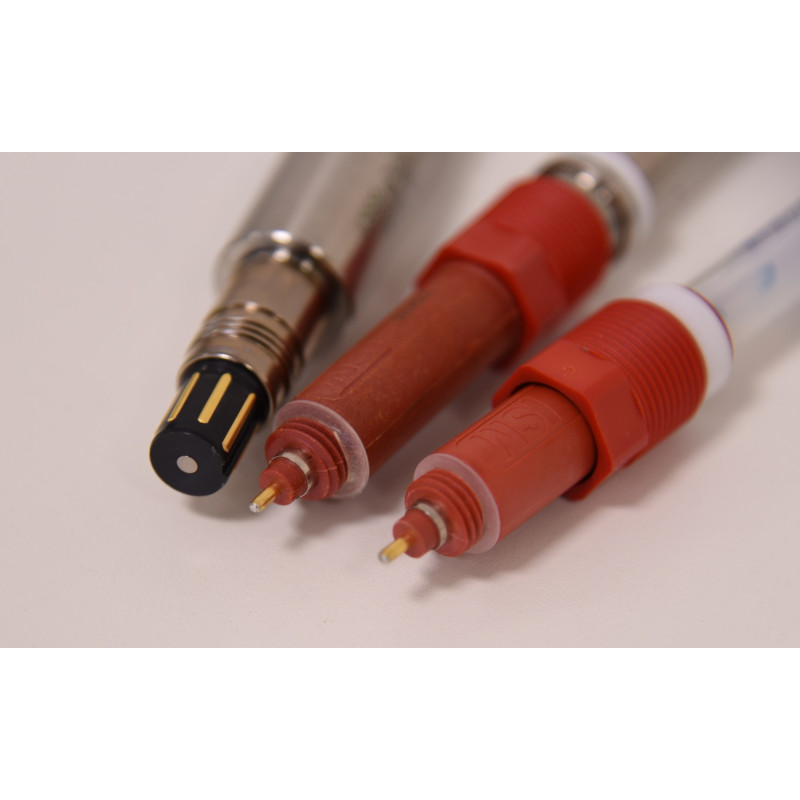

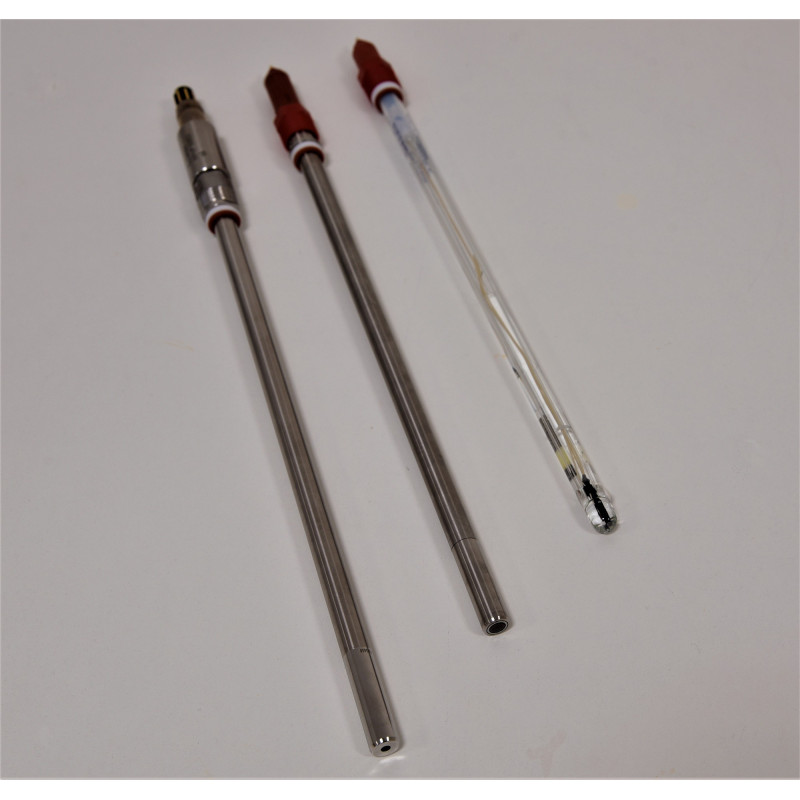

Sensores

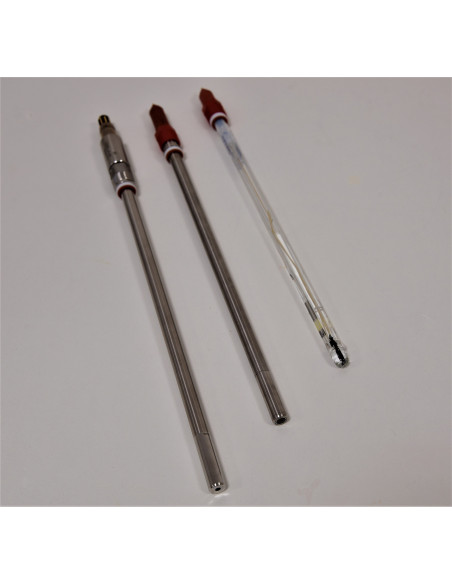

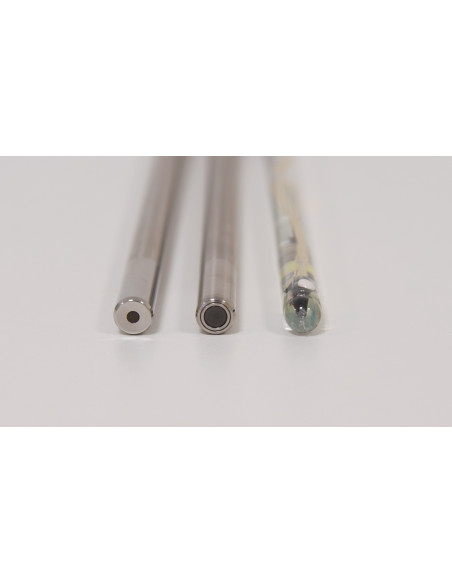

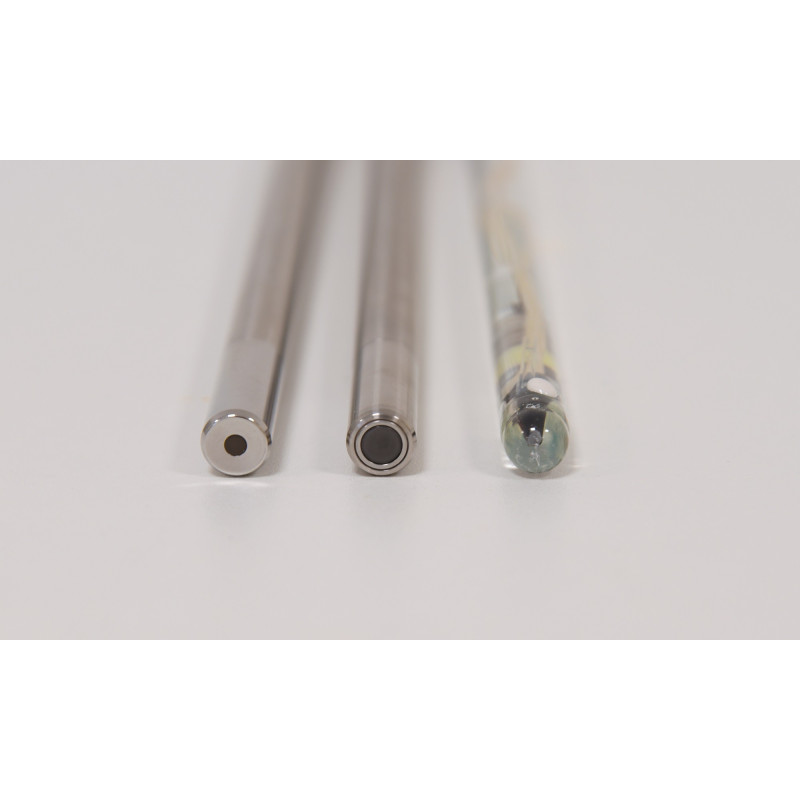

Módulo eletrodo: permite conectar até quatro sensores de medição ao fotobiorreator.
Sensor de temperatura: sensor Pt 1000 de platina.

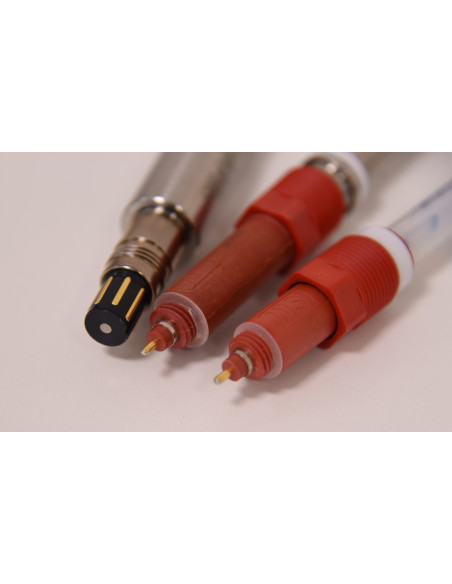

Módulo de pH (opcional) inclui sensor de pH de membrana digital InPro 3253i / SG / 325, cabo, controle de SW.
Módulo de O2 (opcional) para medir a concentração de O2 dissolvido (inclui sensor digital óptico de O2 InPro 6860i / 325, cabo, controle de SW).
Módulo de CO2 (opcional) para determinar a concentração de dióxido de carbono dissolvido no meio (inclui sensor digital de CO2 InPro 5000i / 325, cabo, controle de SW).

Estratégias de cultivo

O uso altamente flexível é permitido conectando e controlando várias bombas adicionais. Este projeto permite que qualquer um dos parâmetros medidos (por exemplo, DO, pH, dCO2 ou dO2, incluindo informações dos sensores de nível de água) sejam usados ​​como um regulador de controle para operar o sistema em modo automático.
Duas bombas de diafragma PWM (opcional) e até 8 bombas peristálticas (opcional) podem ser conectadas ao fotobiorreator para o fornecimento de diferentes nutrientes, meios, catalisador é, inibidores, tóxicos, básicos ou ácidos, organismos, etc.

Cultura de lote
Cultura semicontínua
Cultura turbidostática
Cultura quimostática
Cultura anaeróbica
Módulo turbidostato (opcional): mantém uma concentração de células pré-estabelecida (determinada através de OD 680 ou OD 720) em um volume constante de biomassa. A concentração de células predefinida pode ser constante, flutuar em vários intervalos ou mudar dinamicamente. O módulo inclui duas bombas peristálticas e software de controle de suporte.
Módulo Chemostat (opção

al): No modo quimiostato, o valor de pH do meio de cultura é continuamente ajustado pela adição de ácido ou base ao recipiente de cultura para manter o nível de pH em um nível definido. O módulo inclui duas bombas peristálticas (uma bomba é para adicionar ácido, a outra bomba adiciona base).
Cultura PH-Stat através do sistema de mistura de gás GMS 150 (opcional): O software de controle do fotobiorreator para GMS 150 permite criar um script Java que manterá o pH do meio de cultura em um nível definido pela adição de gás CO2 regulado.
Cultura anaeróbia usando uma tampa hermética e borbulhamento de N2.

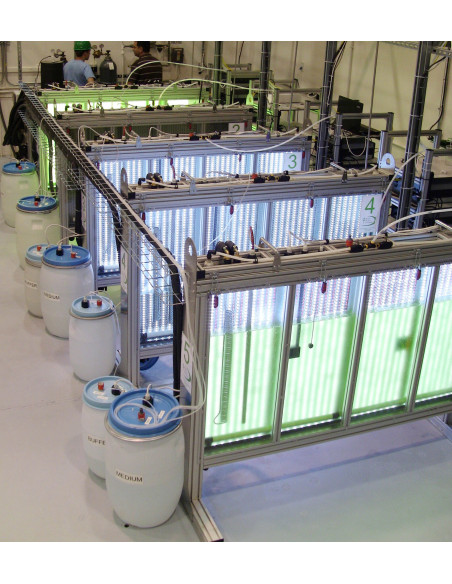

Fotobiorreatores personalizados de grande escala

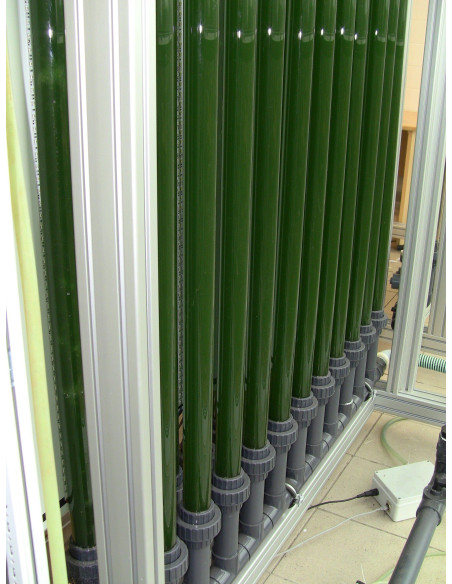

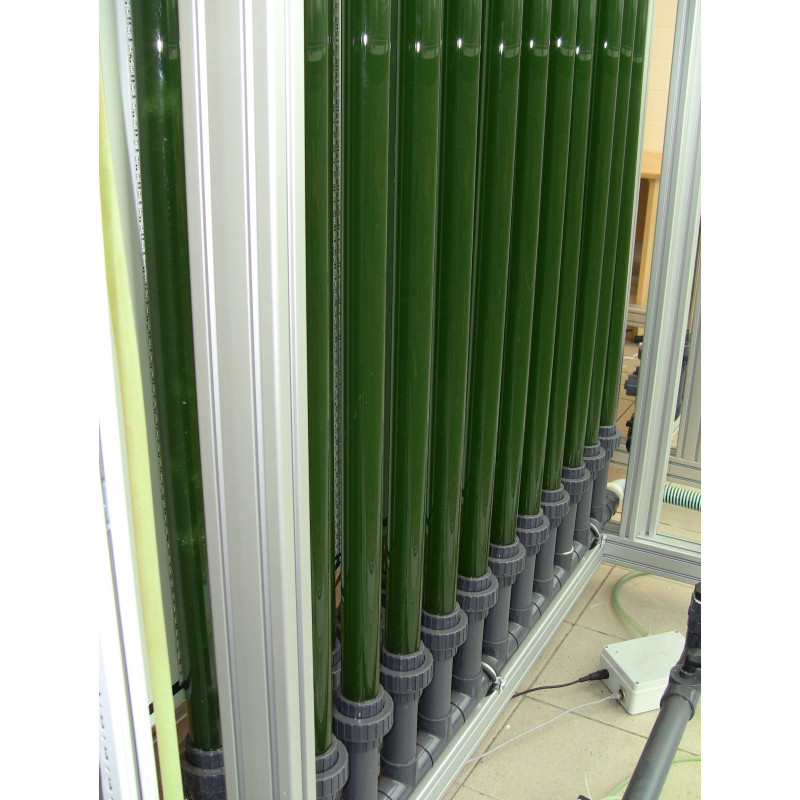

O Fotobiorreator Tubular Vertical Airlift é um sistema modular escalonável entre 100 - 1.000 l. Iluminação LED ambiental ou artificial. Monitoramento de OD 680, 720 e fluorescência da clorofila. Sondas adicionais: pH / T, dO2, CO2

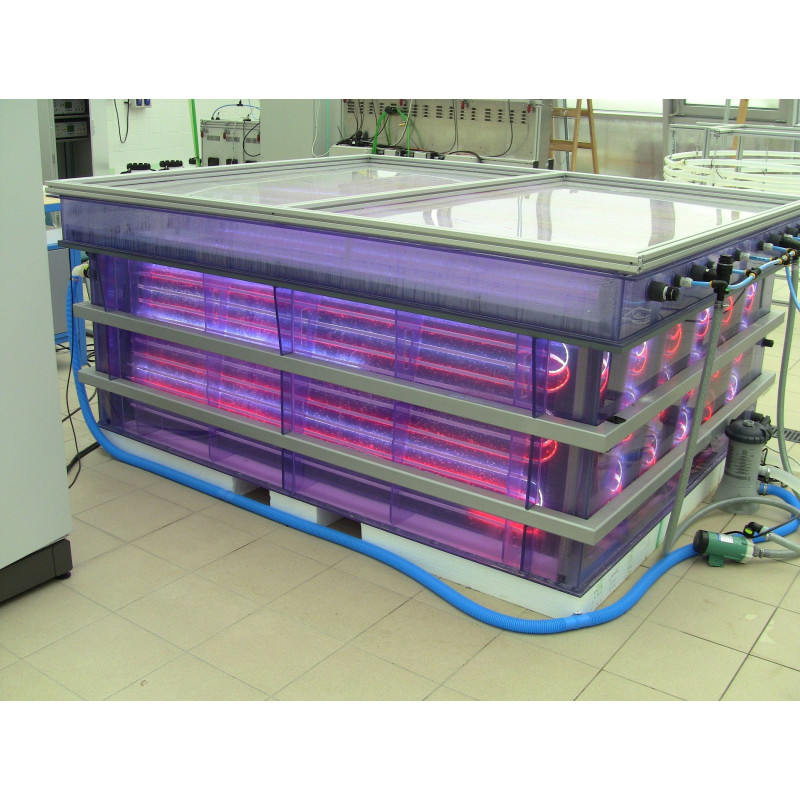

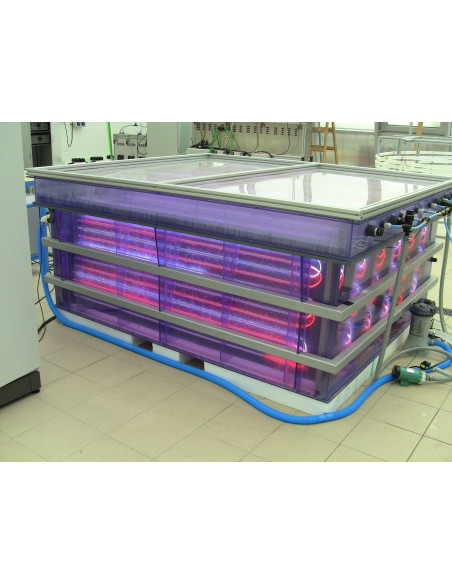

Fotobiorreactor inoxidável de 1.000 l. Tanque de cultura com temperatura controlada com iluminação LED submersa e sistema de pulverização integrado. Monitoramento de OD 680, 720 e fluorescência da clorofila. Sondas adicionais: pH / T, dO2, CO2

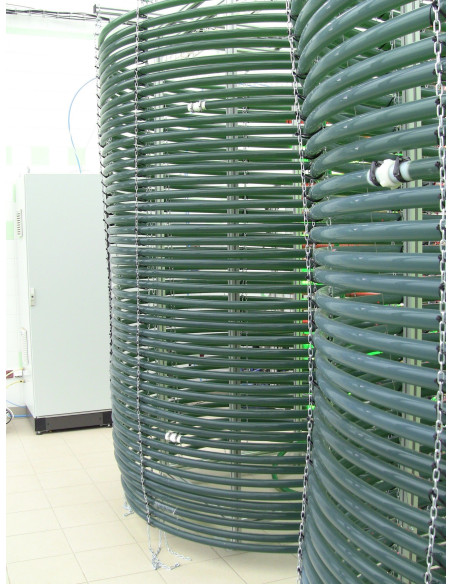

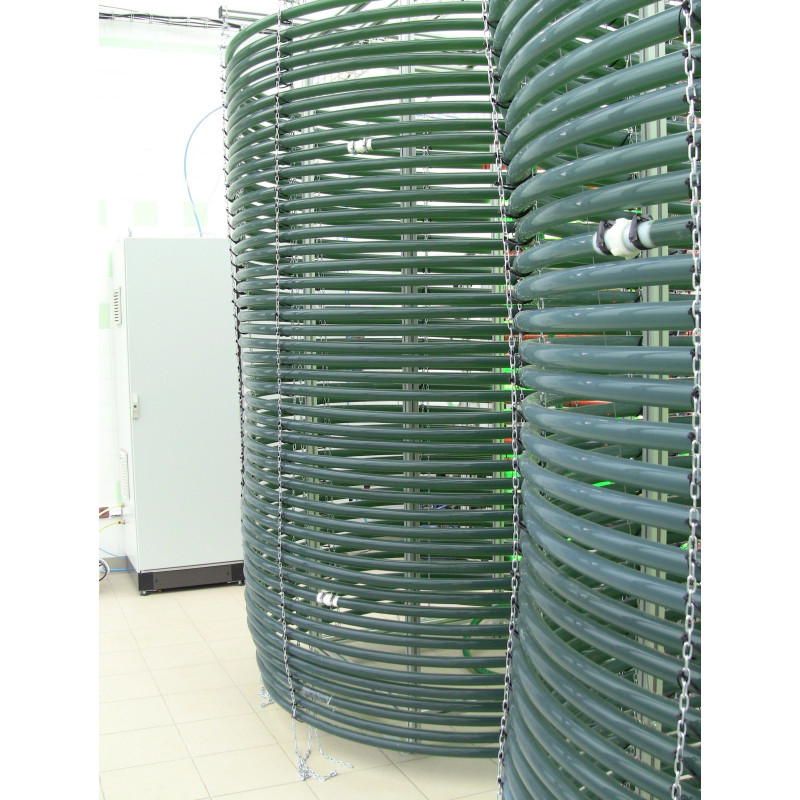

Fotobiorreator tubular helicoidal modular (250 l por unidade) com sistema de desgaseificação. Iluminação LED ambiental ou artificial. Monitoramento de OD 680, 720 e fluorescência da clorofila. Sondas adicionais: pH / T, dO2, CO2

Software de controle de fotobiorreator

Todo o sistema fotobiorreator e todas as suas funções de cultura e monitoramento e acessórios podem ser controlados através do software de controle do fotobiorreator. O software de controle fornece uma interface intuitiva e dinâmica para monitoramento e visualização online de todos os dados medidos, bem como a criação de protocolos definidos pelo usuário.
Uma versão avançada do software de controle do fotobiorreator deve ser solicitada para o fotobiorreator de grande escala.
Para obter mais detalhes, consulte nosso website sobre software de controle de fotobiorreator.

Formulários

Verificação da expansão da safra
Produção de biomassa
Otimização do desempenho do produto final
