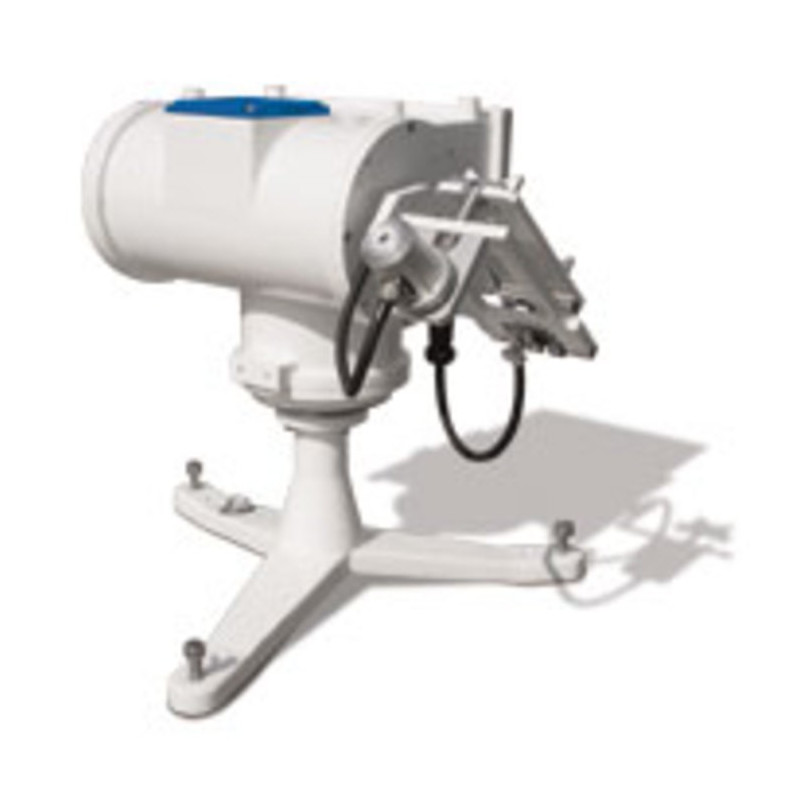

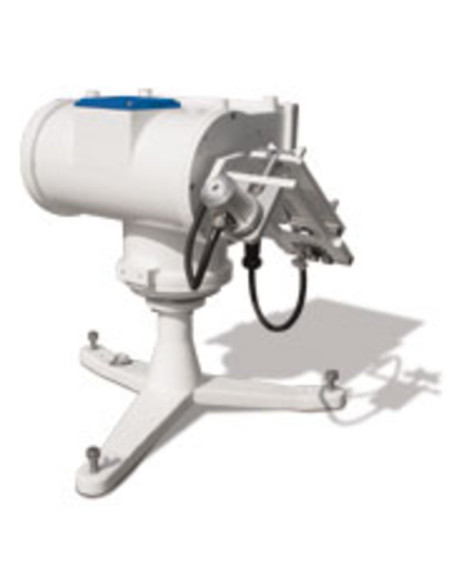

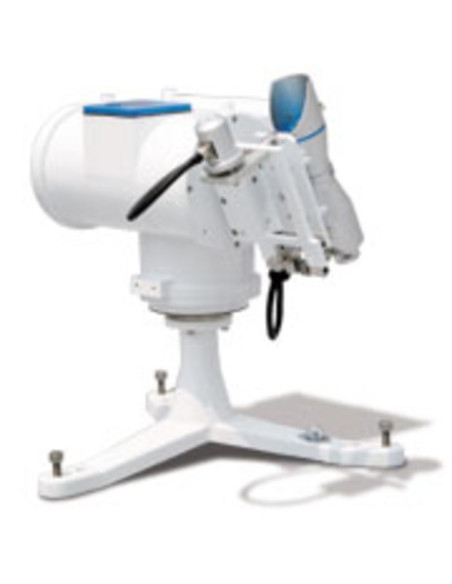

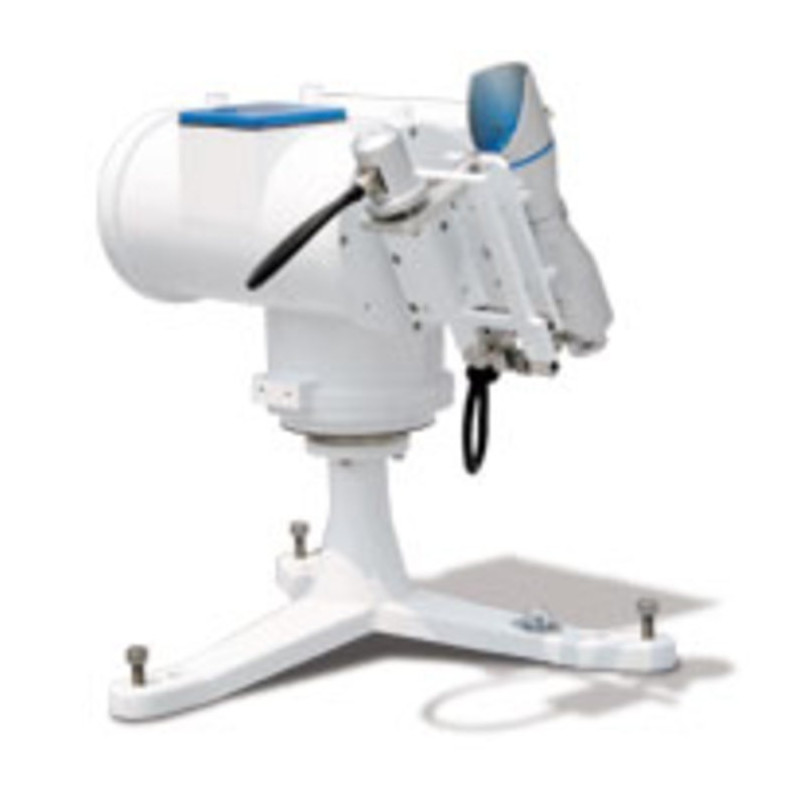

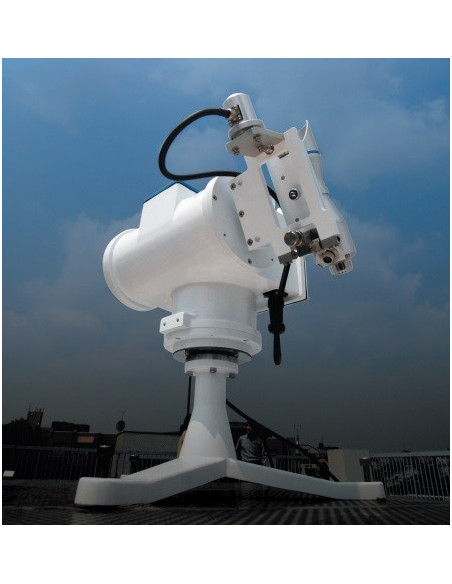

STR-22G Seguidor Solar Braço Duplo

Reference: STR-22G

Manufacturer: Eko Instruments

Condition: New

Puesta en marcha fácil y precisa con la recuperación automática de la posición y la hora (GPS)
Sensores solares estándar Integrados para seguimiento preciso y fácil alineación
Montaje de Sombreado opcional
Instalación fácil y operativa sin necesidad de computadora
Sincronización del reloj continua que permite el posicionamiento permanente de forma fiable y precisa de los radiómetros solares para la medición de radiación directa, difusa y global.
Interfaz serie RS-232 para el control de posición de extendido e información de estado

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

General
Especificaciones
Comparativas de Modelos
Download

Seguidor solar Download (3.33M)

STR-32G Manual Download (5.54M)

El compacto seguidor solar es perfectamente capaz de soportar cualquier tipo de sensores de medición de radiación Global, Difusa y Directa. Además del sensor estándar EKO hay disponibles soportes para diferentes tipos de montaje. EKO Instruments ha mejorado el STR-22G mediante un procedimiento de configuración totalmente automatizado a través de receptor GPS proporcionando una mayor fiabilidad y funcionalidad.

De la salida a la puesta del sol garantiza la precisión en el posicionamiento y seguimiento solar de los sensores solares adjuntos. El seguidor bi-axial se ajusta automáticamente a la posición solar mediante el sistema de control lazo-cerrado del sensor solar, incluso cuando el seguidor no está orientado o nivelado correctamente

El seguidor solar viene con un pequeño trípode que ofrece una superficie estable para el equipo de medida. Cuando no hay suministro AC se puede usar un 24 VDC versión de baja potencia para el encendido del Seguidor Solar a través de un sistema autónomo fotovoltaico.

Modelo	STR-22G Doble Brazo
Motor	Motor paso a paso (stepping motor)
Tecnología de accionamiento	Accionamiento harmónico
Precisión de posicionamiento	< 0.01° (Elevación Solar: 0 a 87°)
Ángulo de resolución	0.009°
Ángulo de Rotación	Elevación - ángulo (-15° a +95°) Azimut - ángulo (0° a +/-180°)
Esfuerzo de Torsión	24 (12+12) Nm
Carga útil	20kg equilibrado
Modo seguidor	Modo Sensor solar y Modo Cálculo de conmutación automática
Precisión de seguimiento del Modo Sensor solar	0.01°
Campo de visión de Sensor solar	+/- 15°
Precisión de medición del sensor GPS	Posición Horizontal: Por debajo de15m (2drms). Posicionamiento GPS
Posicionamiento del Sensor GPS de la hora de inicio	< 5min. (depende de las condiciones de recepción.)
Indicador LED	Potencia, Estatus GPS
Protección Medioambiental	IP65
Rango de Temperatura	-40~+50°C (-30 ~ +50°C at cold start)
Altitud para cálculo de posición solar	Sin Limitación
Comunicación	RS-232C, 9600bps, 8N1
Alimentación requerida	AC100 a 240V, 50/60Hz, 20W DC21 a 32V, 20W para seguidor solar DC (<10W consumo de energía)
Dimensiones	430(W) x 380(D) x 440(H) mm
Peso	15.5 kg

El Sistema Estándar de Seguidor Solar STR-22G incluye:

Seguidor de Doble brazo STR-22G con GPS incorporado
Sensor solar a cuatro cuadrantes con compensación automática para la desalineación mecánica

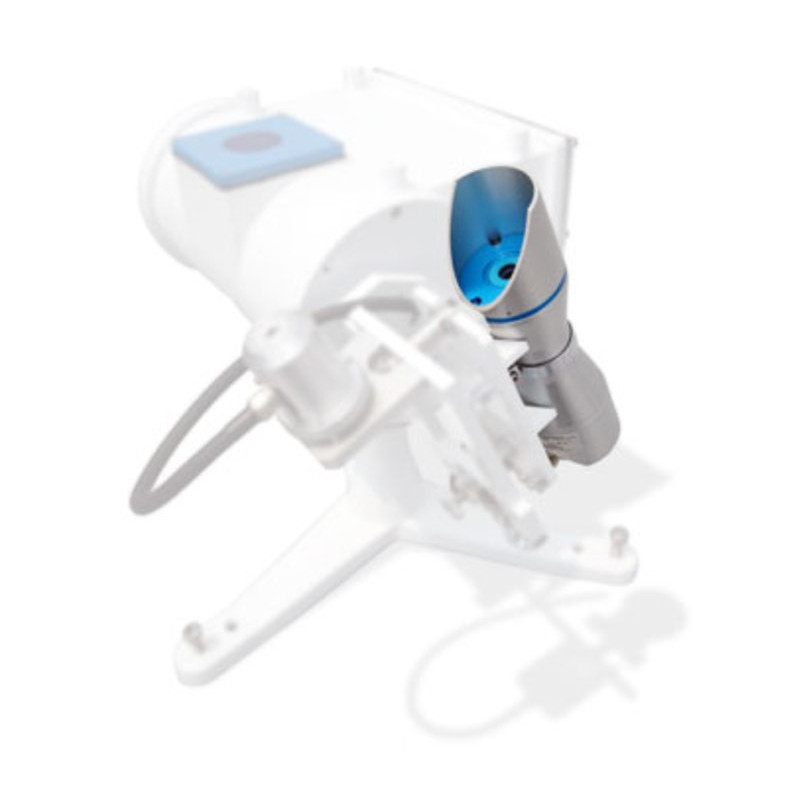

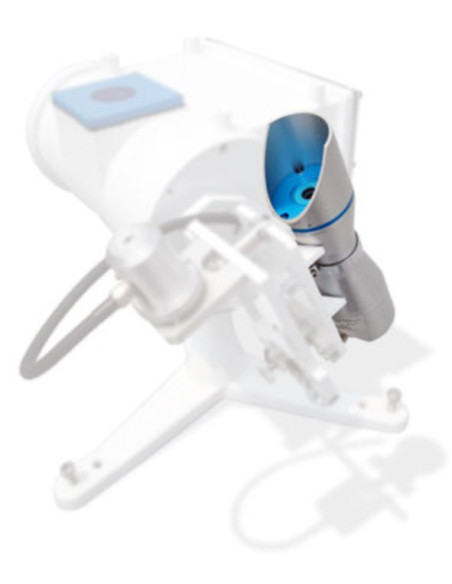

Sistema de montaje de pirheliómetro (adecuado para cualquier modelo de pirheliómetro)
Trípode regulable mediante nivel de burbuja
Software de diagnóstico y control

Opciones para Seguidor

Varias places de montaje para todos los modelos comunes de piranómetros o pirgeómetros
Montaje Adicional para pirheliómetro
Versión DC (21 - 32 VDC / 20W consumo de energía)
Montaje de Bola de sombreado (para 1 o 2 radiómetros)
