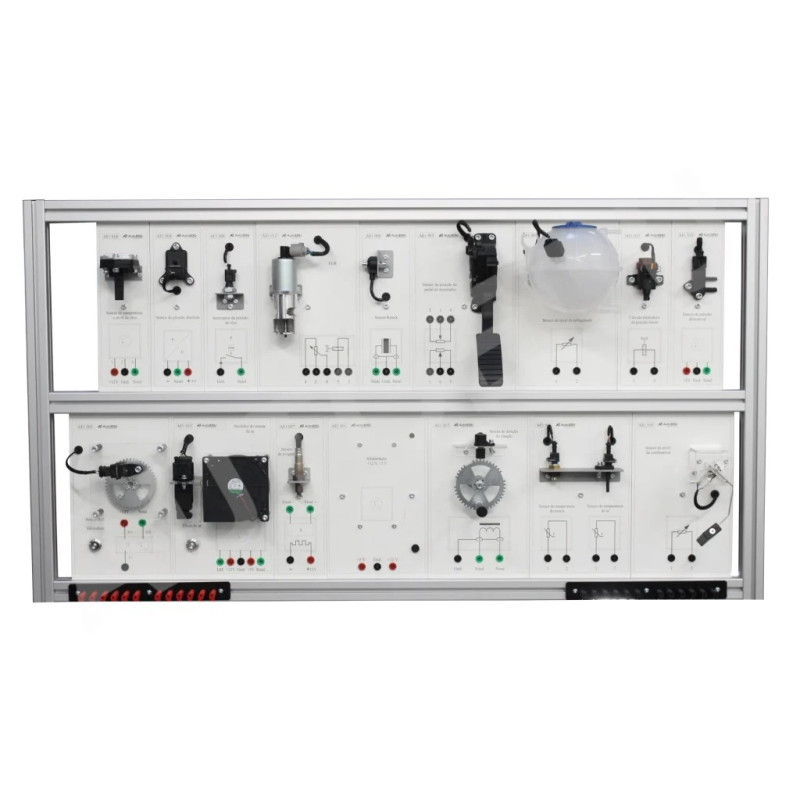

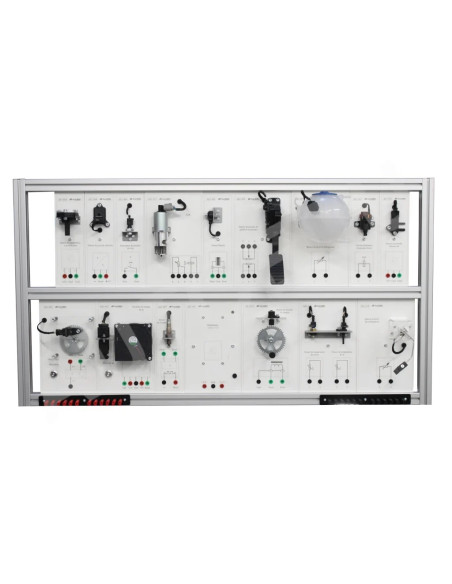

MSAE01 Puesto de formación en electrónica automotriz

► El soporte proporciona un entorno controlado para aprender sobre procesamiento de señales, calibración de sensores y diagnóstico de fallas eléctricas.

► Valor para Estudiantes

● Permite la medición y el análisis directos de sensores automotrices reales, incluyendo sensores Hall, sensores de presión, sensores de temperatura, sensores de oxígeno y más.
● Desarrolla habilidades para interpretar datos de sensores, comprender las variaciones de señal y diagnosticar fallas en sistemas de control electrónico.
● Proporciona experiencia práctica con actuadores como válvulas EGR y control de solenoides, reforzando los conocimientos sobre la gestión de motores y emisiones.
● Enseña a probar señales de voltaje, resistencia y frecuencia, preparando a los estudiantes para diagnósticos automotrices en situaciones reales.
● Apoya el aprendizaje sobre inyección electrónica de combustible, ajustes de la sincronización del encendido e interacciones con la unidad de control del motor (ECU).

► Valor para Instructores

● Ofrece una plataforma estructurada para la enseñanza de componentes electrónicos automotrices y sus aplicaciones.
● Proporciona un enfoque modular para la capacitación, permitiendo a los instructores centrarse en sensores y actuadores individuales.
● Permite una demostración sencilla de los principios de funcionamiento mediante mediciones directas y simulaciones de fallas controladas. Diseñado para instrucción paso a paso, apto para principiantes y estudiantes avanzados.
● Permite la formación en grupo con múltiples módulos extraíbles, lo que garantiza que todos los estudiantes adquieran experiencia práctica.

● Incluye 16 módulos diferentes de sensores y actuadores, como el sensor Hall, el sensor de detonación, el medidor de flujo de aire másico y el sensor de nivel de combustible.
● Los módulos se pueden desmontar para realizar análisis y mediciones independientes.
● Permite la monitorización de señales en tiempo real mediante herramientas de diagnóstico como osciloscopios y multímetros.
● Permite la simulación de condiciones de fallo para ejercicios de resolución de problemas.
● Admite análisis de señales analógicas y digitales, lo que permite la enseñanza de principios fundamentales y avanzados de control electrónico.

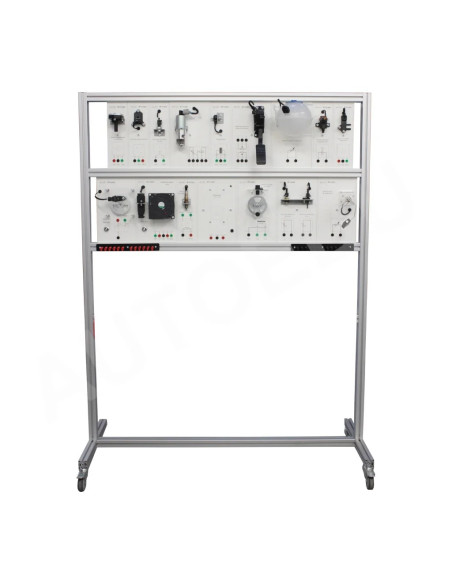

● Construido sobre un soporte robusto y móvil para una fácil integración en el aula.

► Tipos de sensores:
● Sensor Hall
● Sensor de posición del pedal del acelerador
● Sensor de presión absoluta
● Sensor de detonación
● Sensor de oxígeno
● Presostato de aceite
● Sensor de nivel de líquido
● Sensor de presión diferencial
● Medidor de flujo de aire
● Actuador EGR
● Electroválvula de aumento de presión límite
● Sensor de nivel y temperatura de aceite
● Medidor de masa de aire
● Sensor de temperatura del motor / Sensor de temperatura del aire
● Sensor de dirección de rotación
● Sensor de nivel de combustible

● Dimensiones: Largo 1360 mm (53,54 in); Ancho 500 mm (19,69 in); Altura: 1820 mm (71,65 pulgadas)
● Peso: Aprox. ~60 kg (~132 libras)
● Alimentación: 12 V desde la red eléctrica doméstica de 230 V 50 Hz
● Puntos de acceso para mediciones: Sí, mediante conectores de prueba
● Características de seguridad: Carcasa protectora para componentes, apagado de emergencia
● Compatibilidad: Compatible con herramientas de diagnóstico automotriz estándar
● Número de producto: MSAE01
