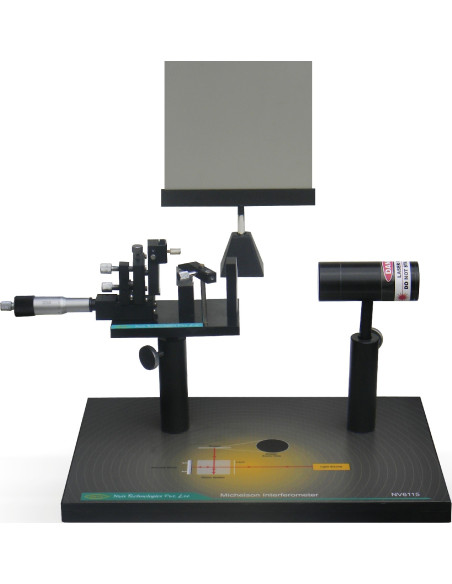

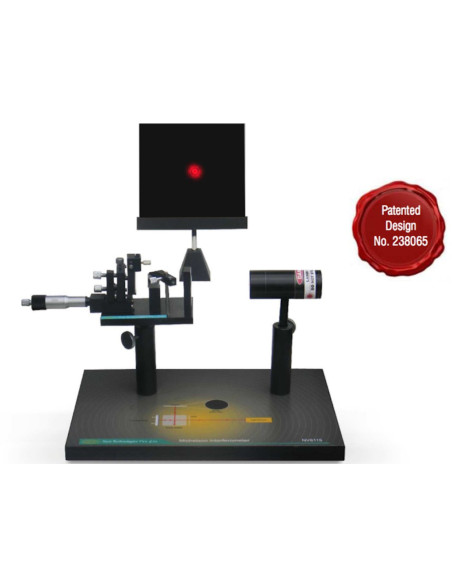

Nvis 6115 Interferómetro de Michelson

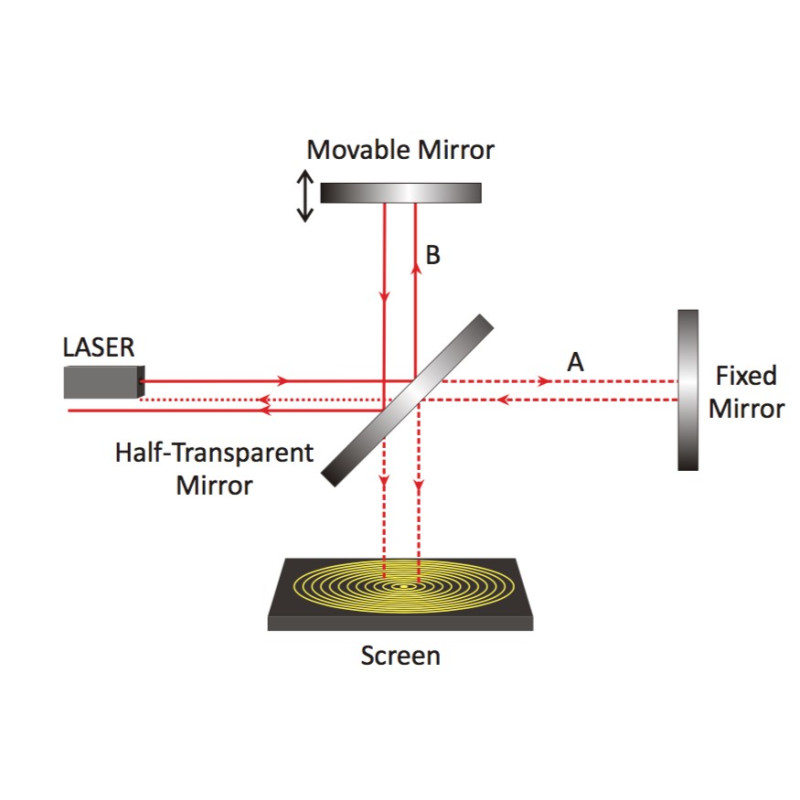

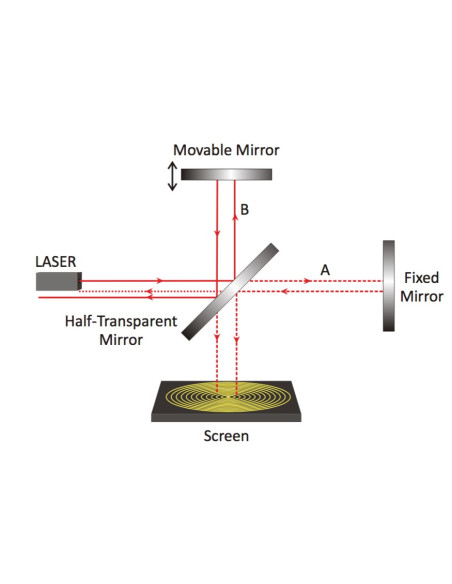

Nvis 6115 Interferómetro de Michelson es una configuración única para la demostración de la interferometría. El interferómetro de Michelson fue utilizado en el famoso experimento de Michelson-Morley para mostrar la constancia de la velocidad de la luz y la evidencia de la relatividad especial. El patrón de interferencia se observa al dividir un haz de luz en dos trayectorias, haciendo rebotar los haces por los espejos y recombinándolos.

Las diferentes rutas pueden ser de diferentes longitudes o estar compuestas de diferentes materiales para crear franjas de interferencia alternas. Nvis 6115 tiene un diseño compacto y es muy fácil de operar. La configuración se puede usar con diferentes tipos de fuentes como He-Ne LASER, Diode LASER.

Base: Base MS mecanizada de 6 kg con lámina de goma unida en la parte inferior para reducir la vibración.

Micrómetro
Mínimo recuento: 0,001 mm
Rango: 0-25 mm

Divisor de haz
Tipo: cúbico
Dimensiones (mm): 15 x 15 x 15
R% / T%: 50/50
Planitud: ë / 4 (a 632 nm)

Espejo
Tipo: Circular
Diámetro (mm): 25 (5 mm de espesor)
Segundo espejo: fijo en divisor de haz

LÁSER
Tipo: LÁSER de diodo (funciona con pilas)
Longitud de onda: 630nm

Opcional
A) LÁSER He-Ne (630 nm) con fuente de alimentación de 2 mW

Nota: Se recomienda He-Ne LASER para realizar experimentos.

Alcance del aprendizaje

- Estudio para comprender la interferometría de dos haces utilizando el interferómetro de Michelson.

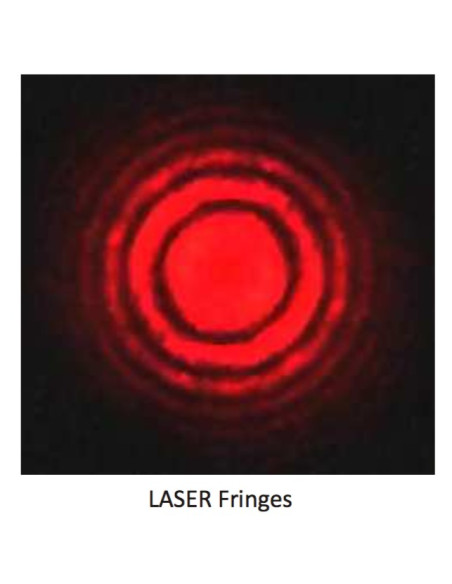

- Estudio de generación de patrones de franjas circulares
- Generar patrones de franjas paralelas.
- Calcular la longitud de onda de la fuente de luz dada.

Configuración experimental que contiene:

a. Base: Base mecanizada MS 6Kg con lámina de goma adherida al fondo para reducir vibraciones.

b. Micrómetro: recuento mínimo: 0,001 mm

b. Micrómetro: recuento mínimo: 0,001 mm

c. Divisor de haz: Type- Cubic, size-15x15x15, R% T% -50 / 50, Flatness-lemda / 4

c. Espejo: Tipo-Rectangular, Tamaño-50x25x2

d. Láser: LÁSER de tipo diodo (con pilas), longitud de onda-630nm

OPCIÓN1: He-Ne Láser (630 nm) con fuente de alimentación (2mW)

OPCIÓN2: Lámpara de sodio con fuente de alimentación Nvis653
