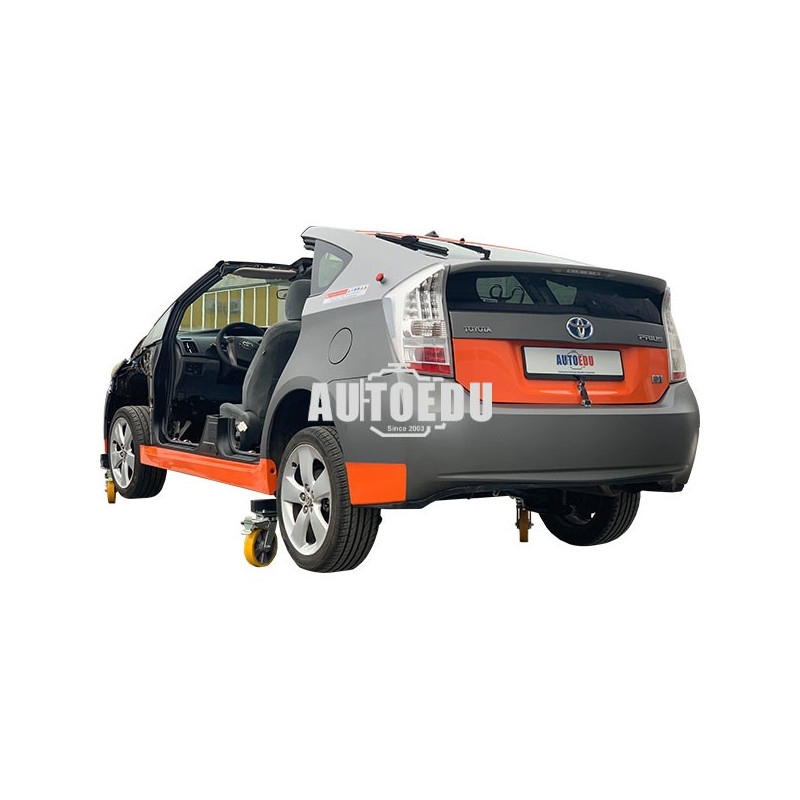

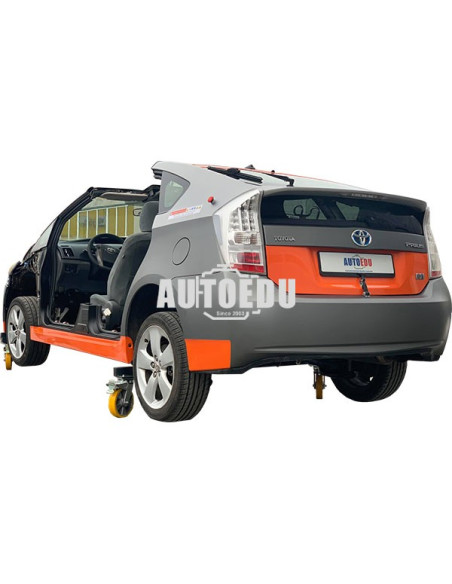

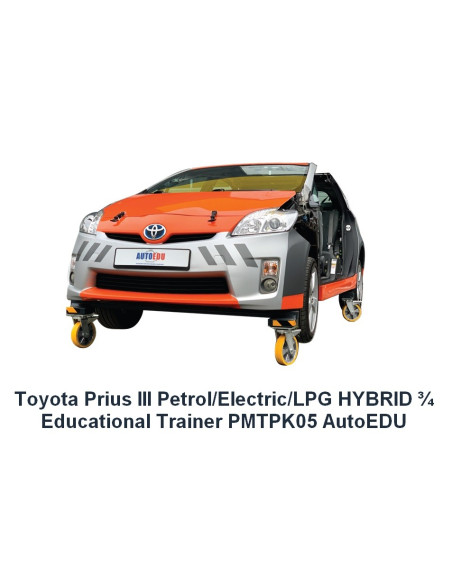

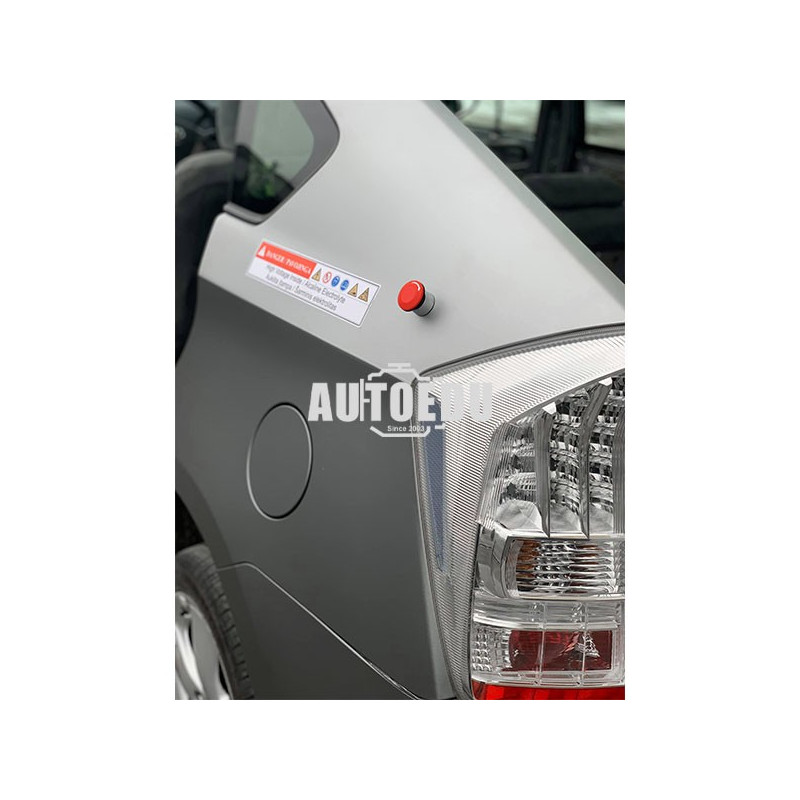

Modelo funcional de tecnología Toyota Prius III Gasolina / Eléctrica / LPG HÍBRIDO 3/4 - PMTPK05

El sistema de entrenamiento PMTPK05 se basa en una plataforma de vehículo a escala real con unas dimensiones totales de 4460 x 1745 x 1510 mm y un peso aproximado de 1805 kg.

El sistema funciona con la arquitectura de alimentación original del vehículo, que incluye una batería auxiliar de 12 V y un paquete de baterías de alto voltaje de aproximadamente 200 V. El motor de gasolina está diseñado para funcionar con gasolina A91 o superior.

Para un funcionamiento seguro durante el entrenamiento, se recomienda el juego de herramientas de protección EHVS01 (opcional), especialmente al trabajar cerca de sistemas de vehículos híbridos y de alto voltaje.

Especificaciones principales:

■  Número de producto: PMTPK05
■  Dimensiones: 4460 x 1745 x 1510 mm
■  Peso: aprox. 1805 kg
■  Alimentación: batería de 12 V y paquete de baterías de alto voltaje de aprox. 200 V
■  Combustible: gasolina A91 o superior
■  Equipo de seguridad opcional: Juego de herramientas de protección EHVS01

Accesorios Opcionales:
- Caja de medición incorporada con contactos abiertos y diagrama de cableado para el sistema de control del motor
- Simulación de fallas para el sistema de control del motor.
- Caja de medida incorporada con contactos abiertos y diagrama de cableado para climatización
- Simulación de fallos para climatización
- Caja de medida incorporada con contactos abiertos y diagrama de cableado para SRS AIRBAG
- Simulación de fallas para SRS AIRBAG

Herramientas y equipos opcionales para medición y servicios:
 - osciloscopio
 - Herramienta de escaneo de diagnóstico OBD
 - El analizador de gases
 - El sistema de extracción de gases de escape
 - Estación de servicio de aire acondicionado

Sistema de entrenamiento para vehículos híbridos y GLP

Este sistema de entrenamiento para vehículos híbridos, basado en componentes de fabricante de equipo original (OEM) y con suministro de GLP, está diseñado para el estudio práctico de la propulsión híbrida, la construcción de la carrocería, la disposición del chasis y los sistemas de seguridad pasiva y activa.

El sistema proporciona un entorno de aprendizaje seguro y realista, utilizando componentes automotrices originales, lo que permite a los estudiantes adquirir confianza en el diagnóstico, los procedimientos de reparación y el análisis de sistemas del vehículo.

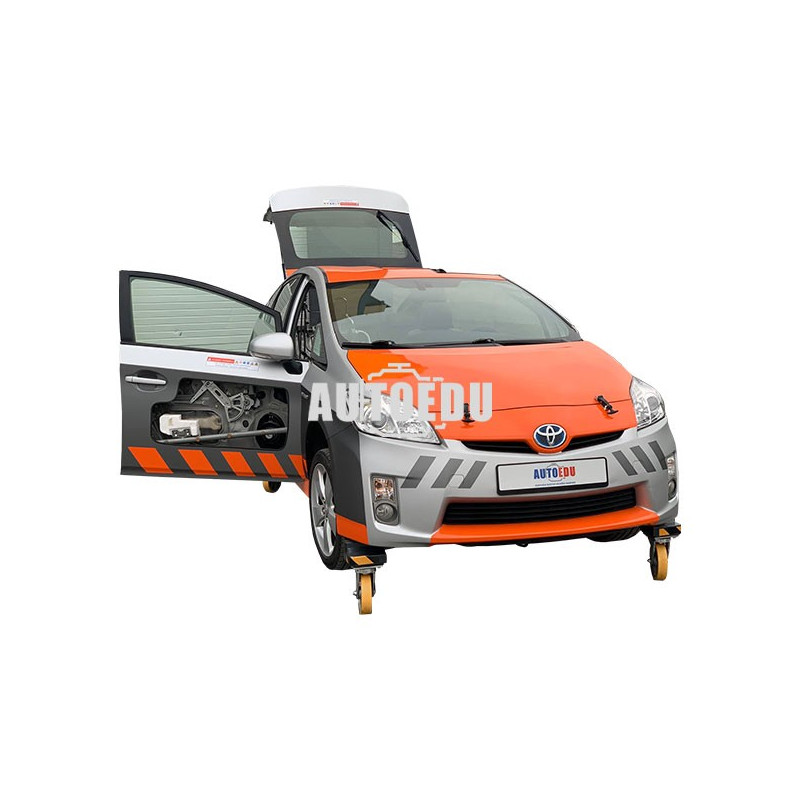

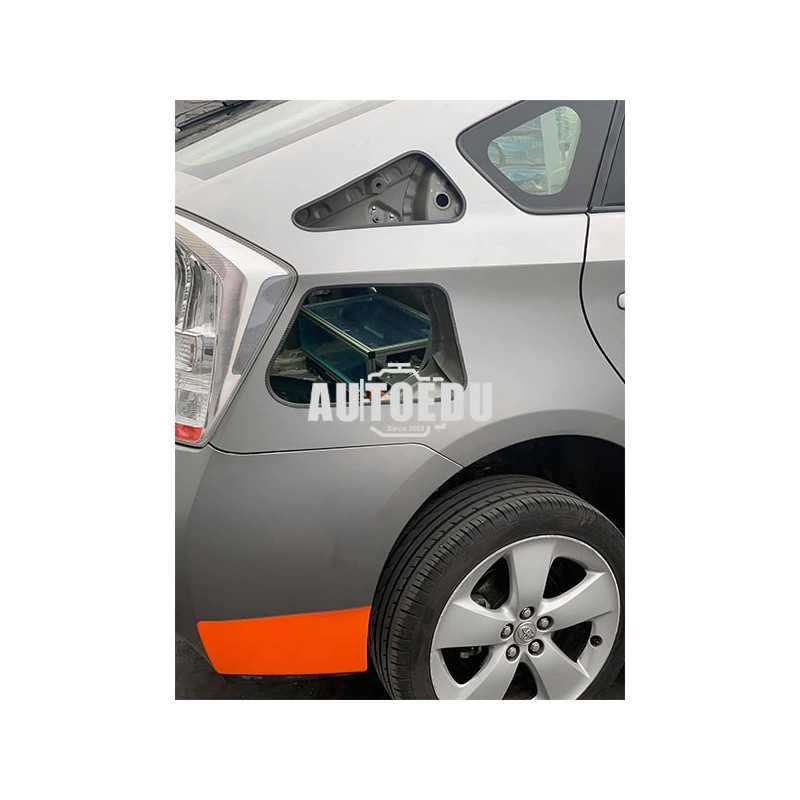

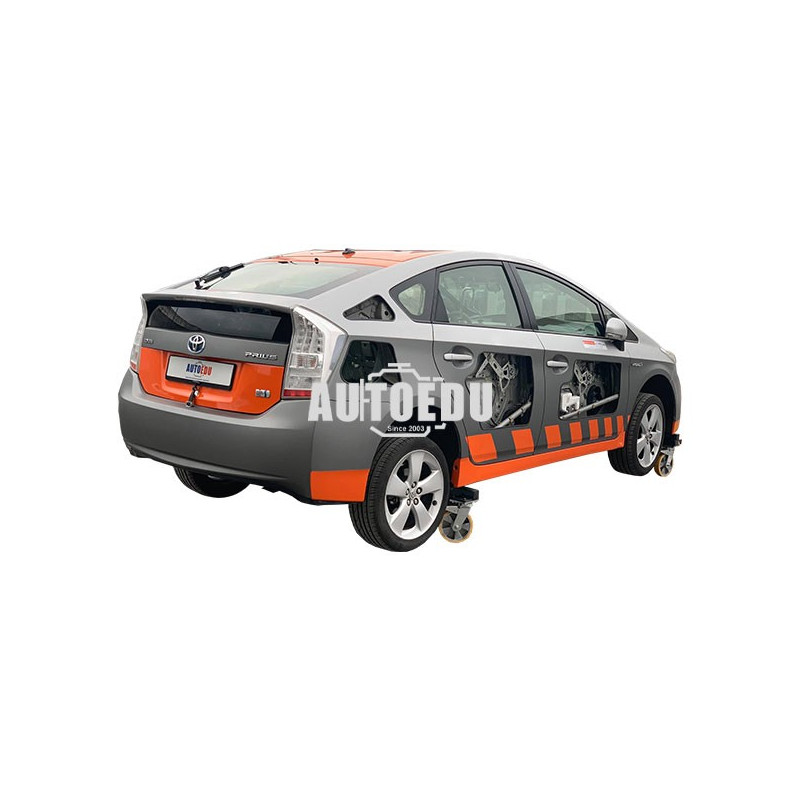

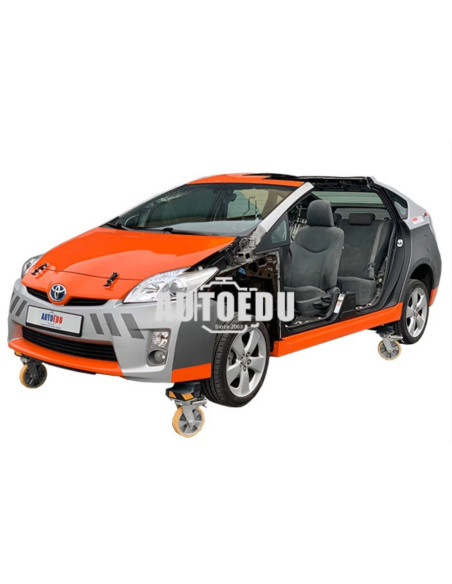

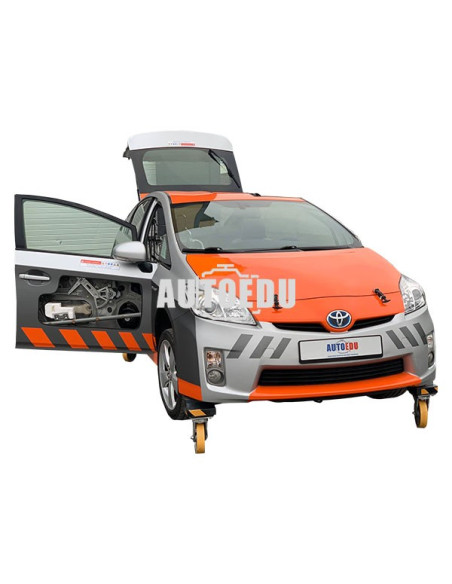

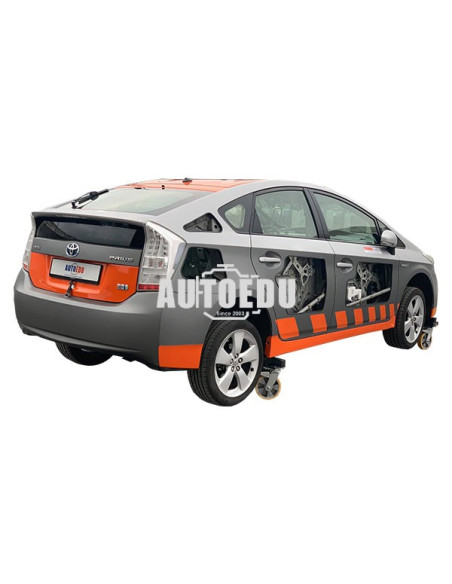

Permite el estudio detallado del funcionamiento del vehículo híbrido, incluyendo los modos de conducción, la arquitectura de alto voltaje, la gestión de energía y los procedimientos de diagnóstico. Se abren o retiran secciones específicas de la carrocería para ofrecer una visibilidad clara de los componentes estructurales y de seguridad, como el techo, el guardabarros delantero y el revestimiento interior de las puertas.

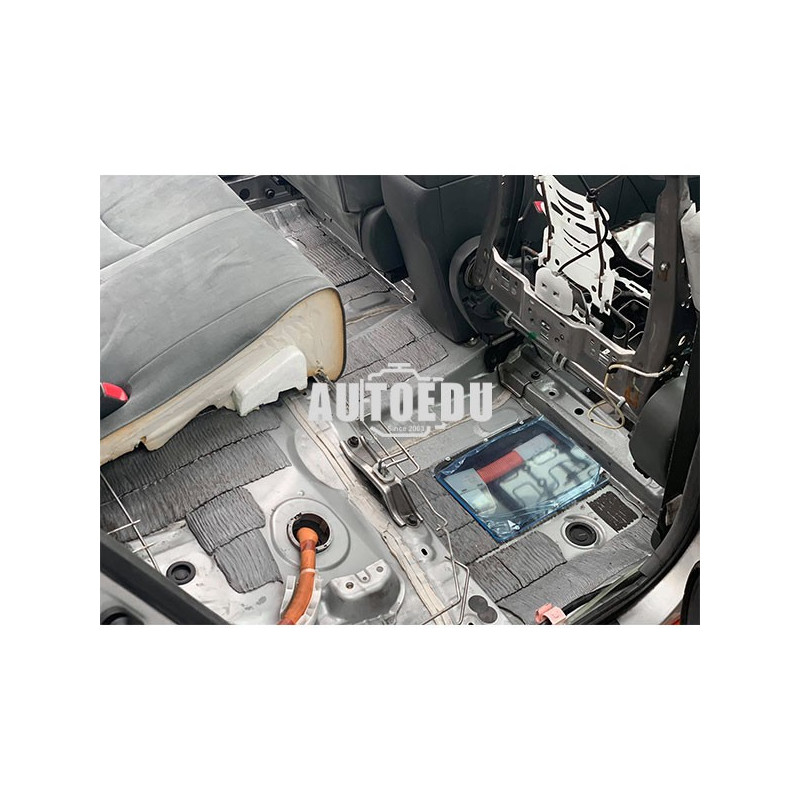

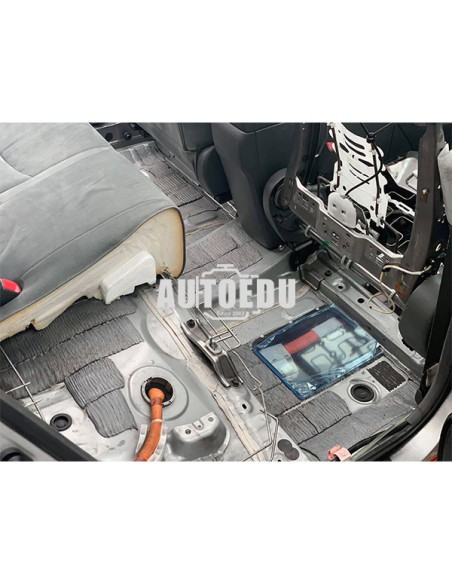

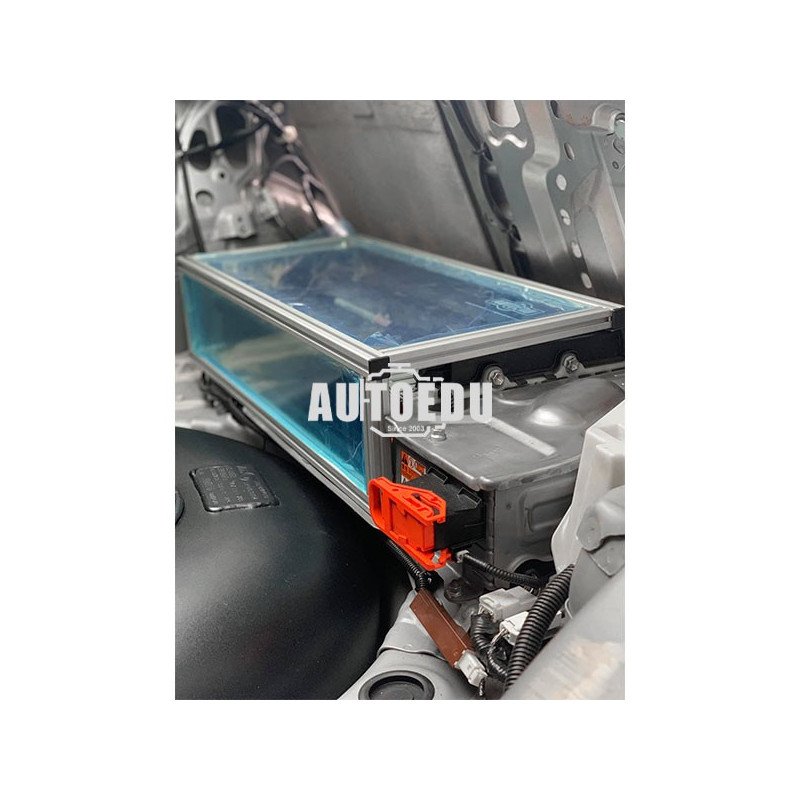

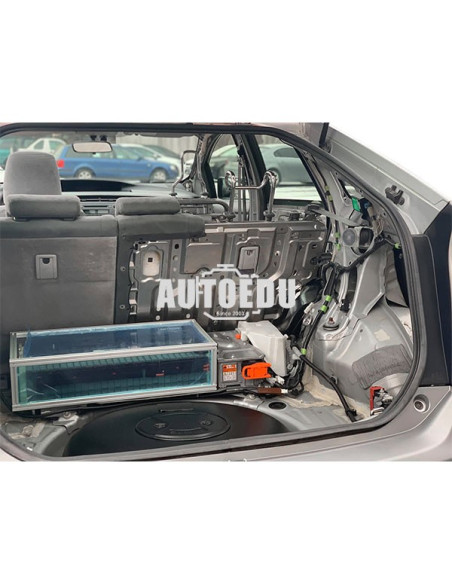

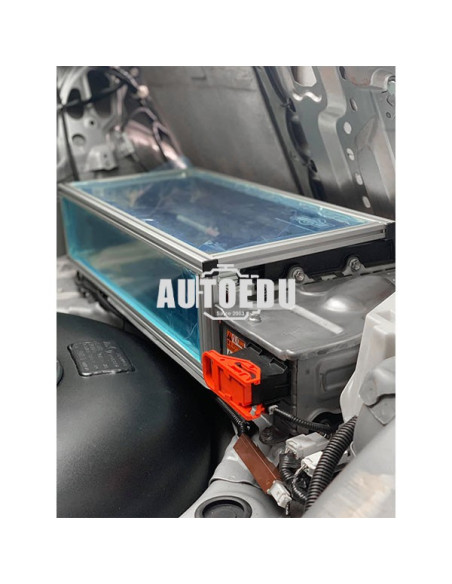

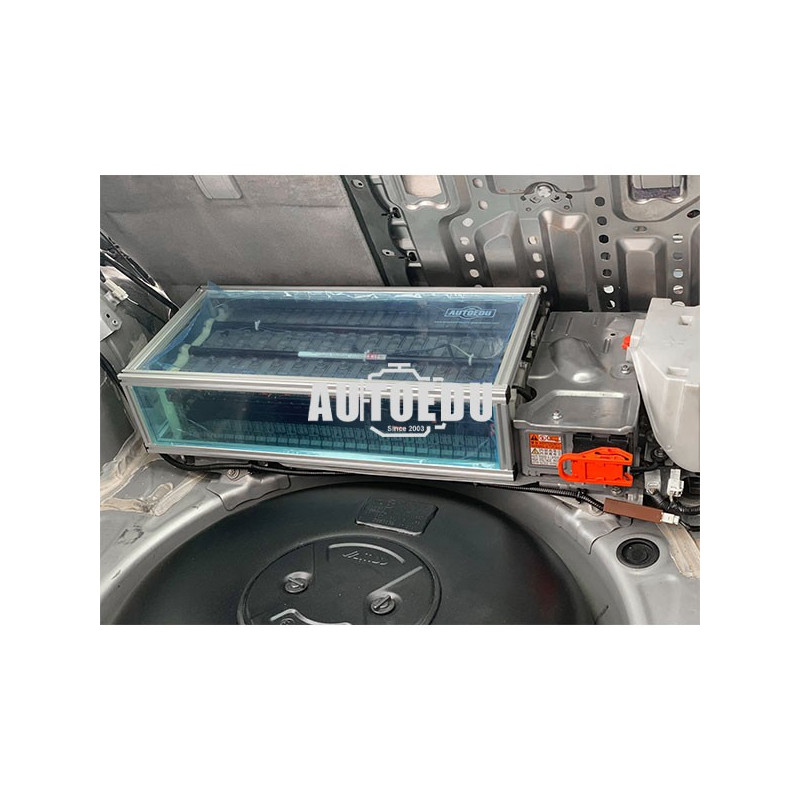

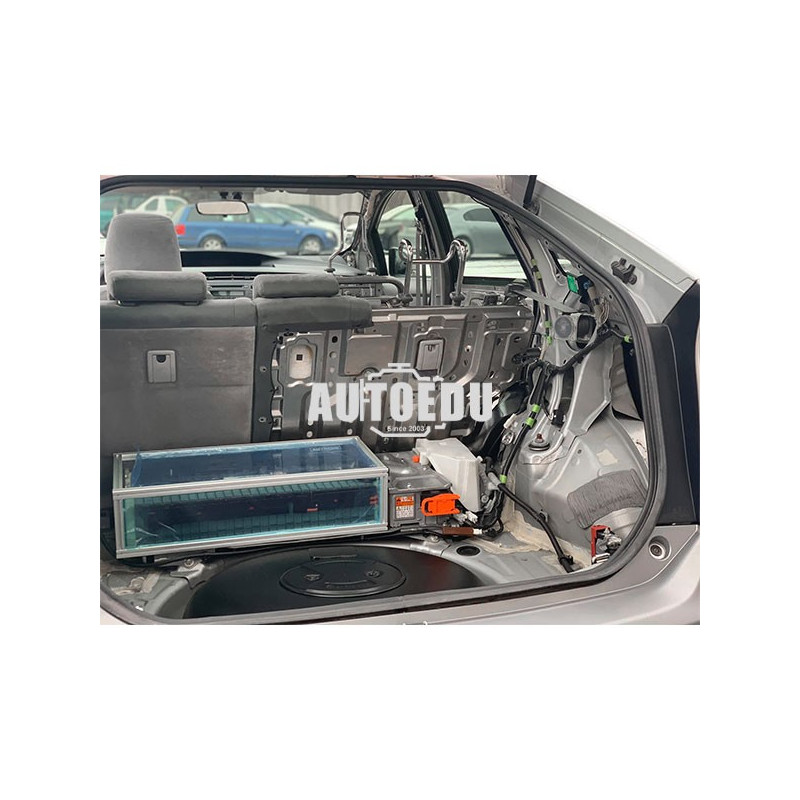

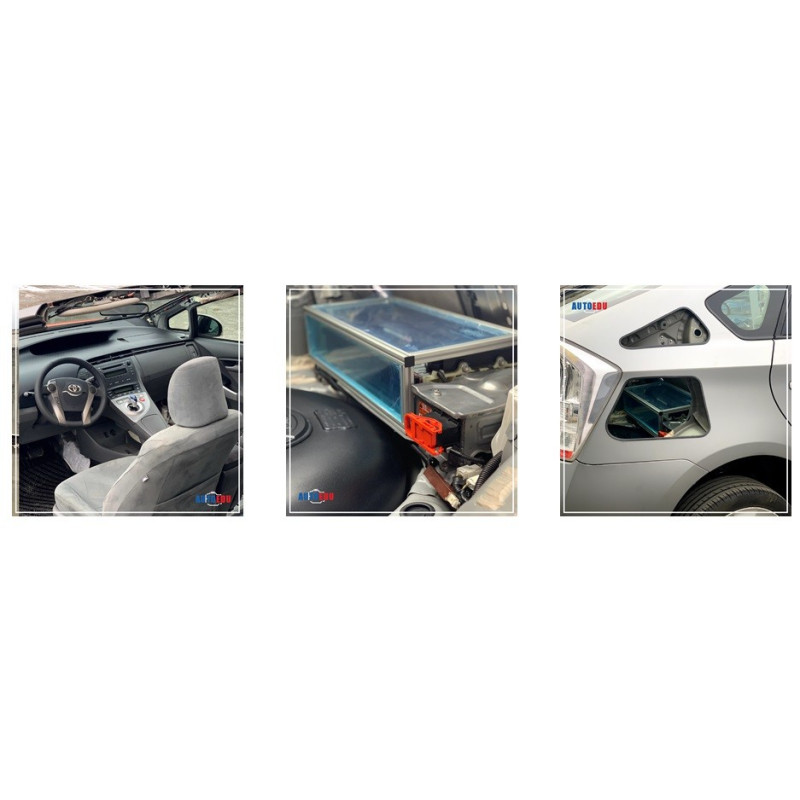

La batería de alto voltaje se abre y se protege con vidrio de seguridad, lo que permite un acceso visual seguro a sus componentes internos. Los cables de alto voltaje que van de la batería al compartimento del motor también son visibles a través del vidrio protector. El fusible de mantenimiento de alto voltaje es accesible para fines demostrativos, mientras que el inversor se muestra con su cubierta superior retirada y protegida por vidrio de seguridad para una inspección estructural segura.

Los estudiantes pueden realizar mediciones, monitorear parámetros del sistema en tiempo real y completar ejercicios de diagnóstico utilizando herramientas profesionales como escáneres de diagnóstico OBD, osciloscopios, analizadores de gases, sistemas de extracción de gases de escape, estaciones de servicio de aire acondicionado y otros equipos de taller.

El motor está equipado con un sistema de suministro de GLP para demostrar la estructura y el funcionamiento de la tecnología de combustibles alternativos. La válvula de llenado de gas con adaptador está instalada en el punto de llenado de gasolina, mientras que el cilindro de GLP se encuentra en el compartimento de la rueda de repuesto. El manómetro, las líneas de llenado, las líneas de suministro y la válvula de seguridad son claramente visibles para la capacitación e inspección.

El sistema también permite el estudio de los sistemas ABS, de control de estabilidad y de airbag a través de componentes expuestos y desactivados, lo que garantiza una demostración segura y detallada de las tecnologías de seguridad del vehículo.

Los conectores de diagnóstico OBD de 16 pines integrados permiten una práctica de diagnóstico completa, que incluye la lectura y el borrado de códigos de falla, el monitoreo de datos en tiempo real, el control o la configuración de unidades de control y la realización de pruebas de actuadores.

Principales aplicaciones de capacitación

■ Funcionamiento del sistema híbrido del fabricante de equipos originales (OEM)
■ Estructura y funcionamiento del sistema de suministro de combustible GLP
■ Inspección de baterías de alto voltaje e inversores
■ Modos de operación híbridos y gestión de energía
■ Análisis estructural de la carrocería y el chasis
■ Sistemas de seguridad pasiva y activa del vehículo
■ Estudio de los sistemas ABS, de control de estabilidad y de airbags
■ Monitorización de datos en tiempo real y mediciones eléctricas
■ Diagnóstico OBD, gestión de códigos de avería y pruebas de actuadores
■ Acceso visual seguro a componentes expuestos mediante vidrio protector

Este modelo de entrenamiento de vehículo híbrido, completamente funcional, está diseñado para demostrar el funcionamiento de los sistemas de propulsión híbrida, el suministro de combustible GLP, las estructuras de la carrocería y el chasis, y los sistemas de seguridad pasiva y activa en un entorno educativo realista.

Construido con componentes automotrices OEM, el sistema proporciona a los estudiantes una experiencia práctica auténtica utilizando piezas, funciones y procedimientos de diagnóstico reales del vehículo, reflejando fielmente el funcionamiento de un vehículo completo.

Para un entrenamiento seguro, el sistema de tracción está desconectado y todos los componentes de alto voltaje están protegidos con cubiertas de plexiglás transparente, lo que permite una inspección visual clara sin comprometer la seguridad del usuario.

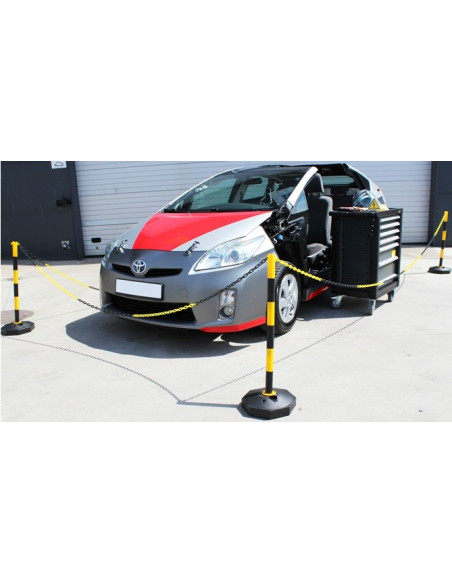

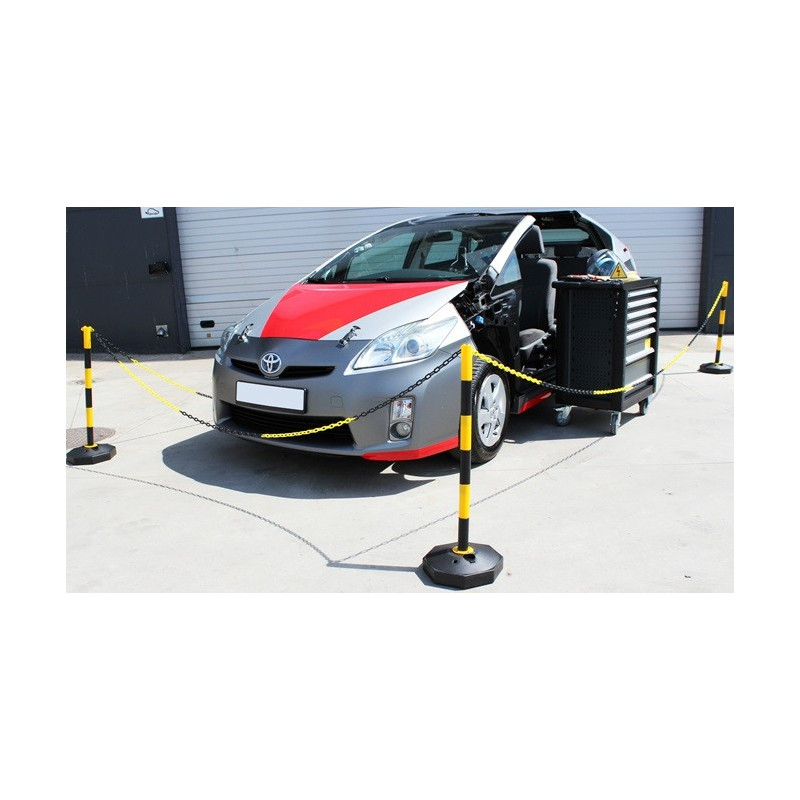

Su robusta construcción y chasis móvil hacen que el modelo de entrenamiento sea adecuado para su uso habitual en aulas y talleres. Montado sobre ruedas, se puede mover, posicionar y almacenar fácilmente, optimizando el espacio disponible para el entrenamiento.

Los estudiantes pueden realizar ejercicios prácticos de diagnóstico y resolución de problemas utilizando herramientas de taller profesionales, incluyendo escáneres de diagnóstico OBD, osciloscopios, analizadores de gases, sistemas de extracción de escape, estaciones de servicio de aire acondicionado y otros equipos de prueba automotriz.

El sistema también está diseñado para una preparación eficiente de las lecciones. Solo se requieren ajustes menores para restablecer el modelo a sus parámetros operativos estándar, lo que permite a los instructores preparar rápidamente el equipo para sesiones de capacitación repetidas.

Ventajas clave:

Modelo de entrenamiento de vehículo híbrido totalmente funcional
Componentes automotrices OEM para un aprendizaje realista
Demostración del sistema de suministro de combustible GLP
Estudio de la carrocería, el chasis y el sistema de seguridad
Componentes de alto voltaje protegidos con cubiertas de plexiglás
Sistema de tracción desconectado para una operación segura
Compatible con herramientas de diagnóstico automotriz estándar
Diseño portátil, compacto y apto para el aula
Adecuado para uso simultáneo por varios estudiantes
Reinicio rápido para una preparación eficiente de las lecciones
