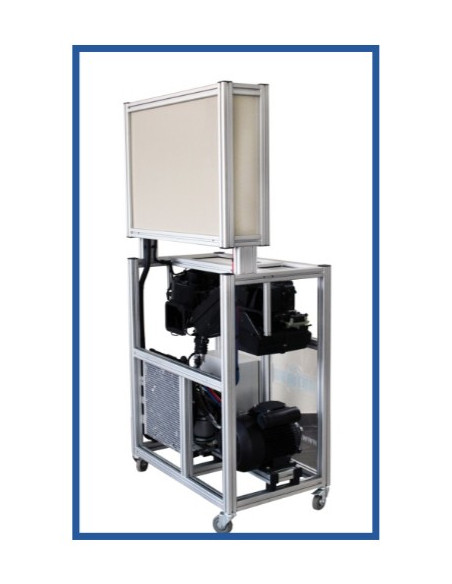

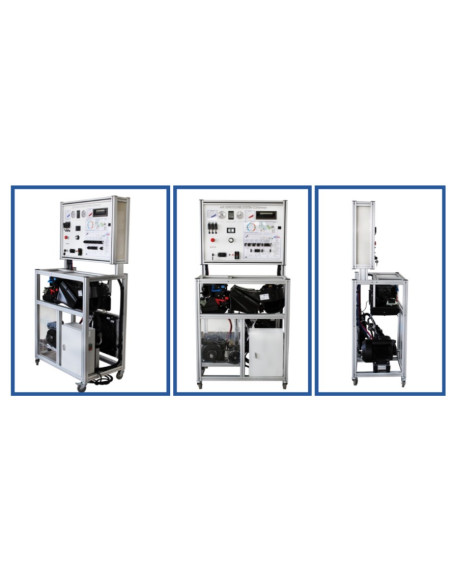

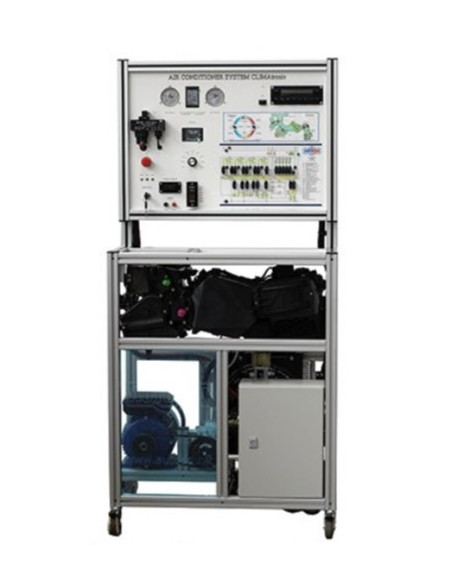

MSC1 Plataforma de Entrenamiento del Sistema de Climatización y Aire Acondicionado (Sistema con Tubo de Orificio)

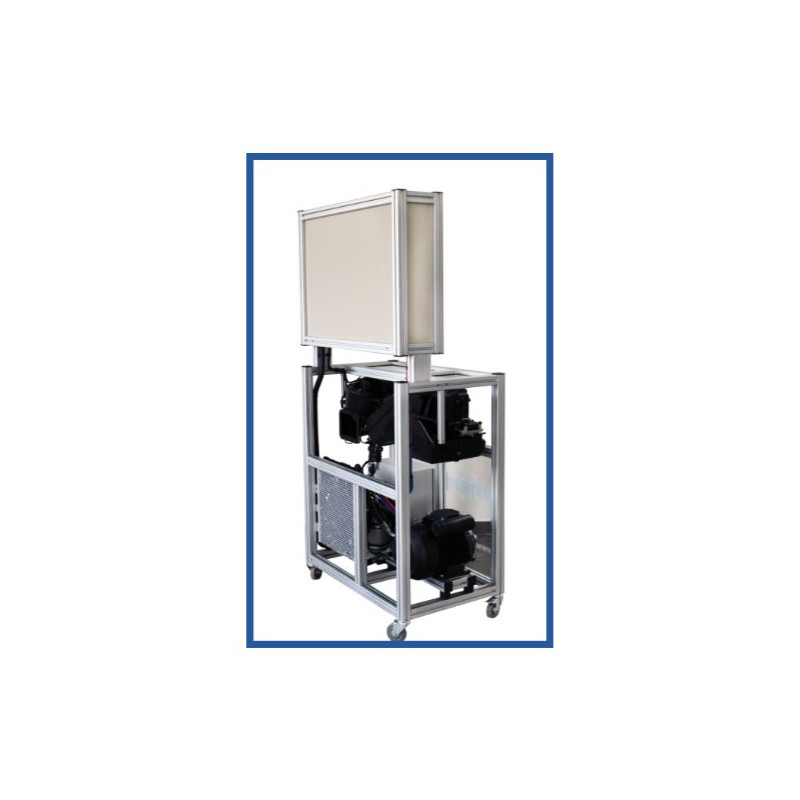

La Plataforma de Entrenamiento del Sistema de Climatización y Aire Acondicionado es completamente funcional está instalada en un marco de aluminio móvil. Esta Plataforma de Entrenamiento  - simulador está especialmente diseñado para ayudar a los estudiantes técnicos a comprender mejor el sistema de aire acondicionado y control de clima electrónico CLIMAtronic. La Plataforma de Entrenamiento educativa se basa en componentes OEM de Audi / VW. El sistema integrado de aire acondicionado y control de clima muestra los diferentes modos de operación.

• Diagnóstico y medición

Osciloscopio / multimetro
- Los parámetros del sistema se miden conectándolos al conector banana;

- Capacidad para medir los parámetros de la señal eléctrica de cada componente del sistema (como sensor o actuador)

Diagnóstico de la unidad de control (con la herramienta de escaneo)

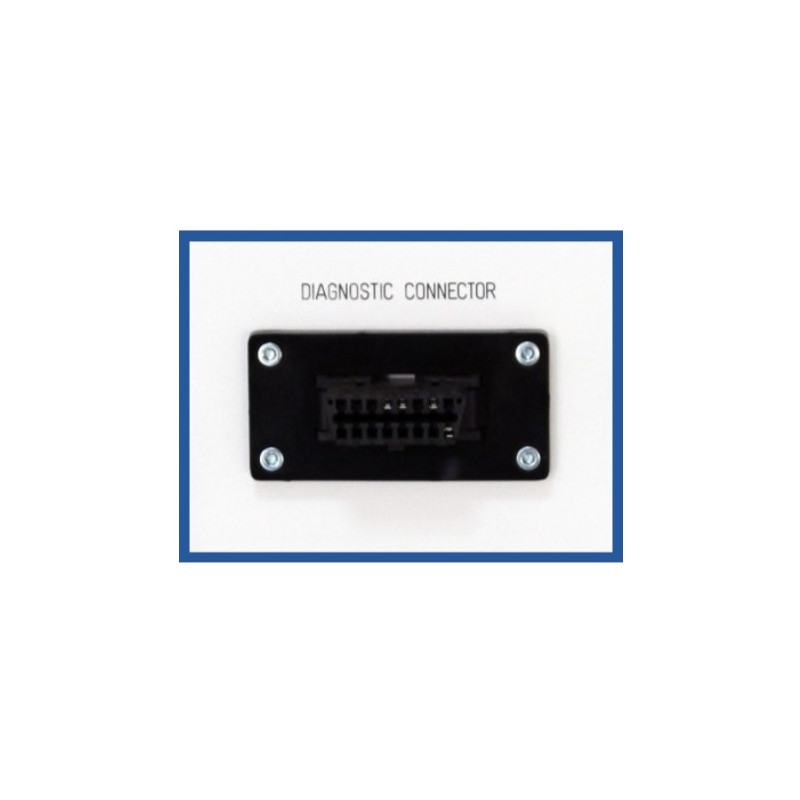

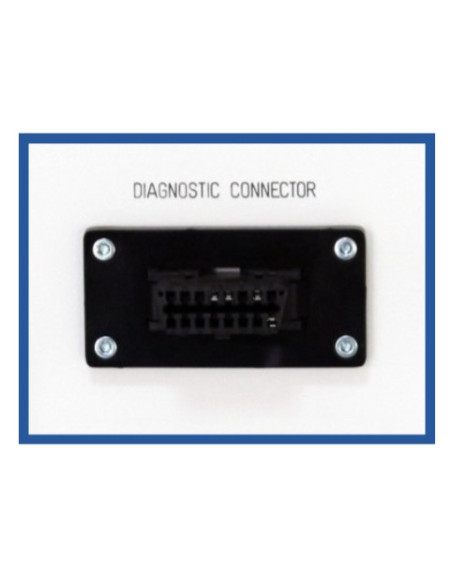

- Diagnóstico a través de OBD 16 - conector de diagnóstico pin.

- Identificación de la unidad de control electrónico (ECU).

- Lectura / borrado de códigos de avería.

- Visualización de los parámetros del sistema operativo (datos en vivo)

- Activación de los actuadores (depende de la unidad de control).

- Codificación / configuración de la unidad de control (depende de la unidad de control)

Diagnóstico de la unidad de control (procedimientos manuales sin la herramienta de escaneo).
- Diagnóstico manual de la ECU Climatronic.

- Lectura de errores - Procedimientos manuales.

- Visualización de los parámetros del sistema operativo (datos en vivo) - procedimiento manual

• Accesorios Opcionales

- Osciloscopio automotriz

- Herramienta de escaneo de diagnóstico OBD

- Estación de recarga de aire acondicionado.

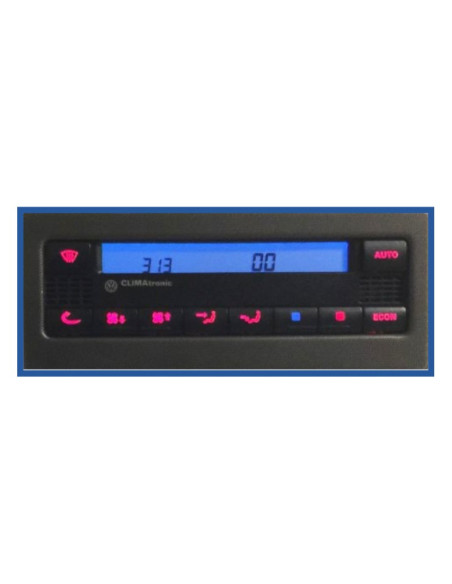

• Sistema de aire acondicionado electrónico integrado con climatizador (Climatronic).
• Monitoreo de modos de operación de aire acondicionado y sistema de control de clima.
• Compresor HVAC visible, embrague electromagnético del compresor y sus modos de funcionamiento

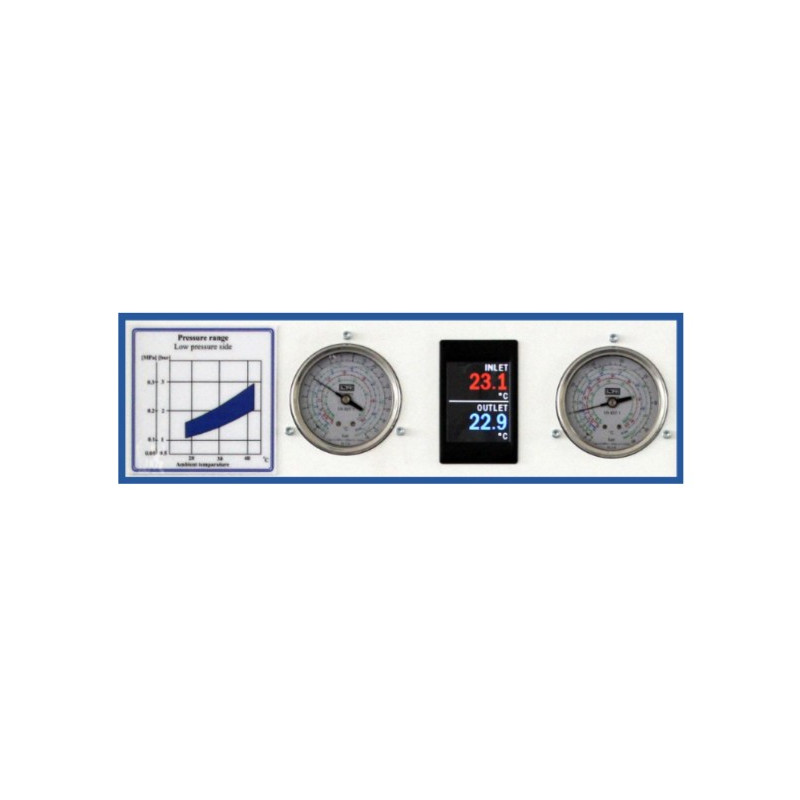

• Con los manómetros instalados, es posible monitorear la distribución de la presión del refrigerante R134a en los lados de alta y baja presión (circuitos)
• Unidad de mezcla visible de HVAC (calefacción, ventilación y aire acondicionado) con sus modos de funcionamiento
• Visible el funcionamiento de las aletas de flujo de aire.
• Capacidad para supervisar y controlar los cambios en los parámetros de cada componente del sistema:
- La velocidad del ventilador de flujo de aire.
- Las posiciones de la tapa de flujo de aire.
- La temperatura interior (interior).
- La presión del refrigerante R134a cambia según la velocidad del ventilador del radiador de enfriamiento
- La tasa de cambio de temperatura depende de la velocidad del ventilador del radiador de flujo de aire
- La posición de la tapa del flujo de aire según los modos de operación: descongelación, recirculación de aire (aire fresco) o espacio para los pies

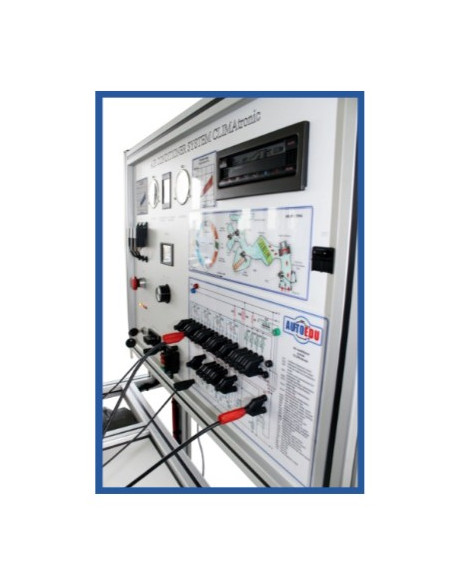

• La Plataforma de Entrenamiento tiene un diagrama con LED que muestra los modos de operación de las salidas y las aletas.

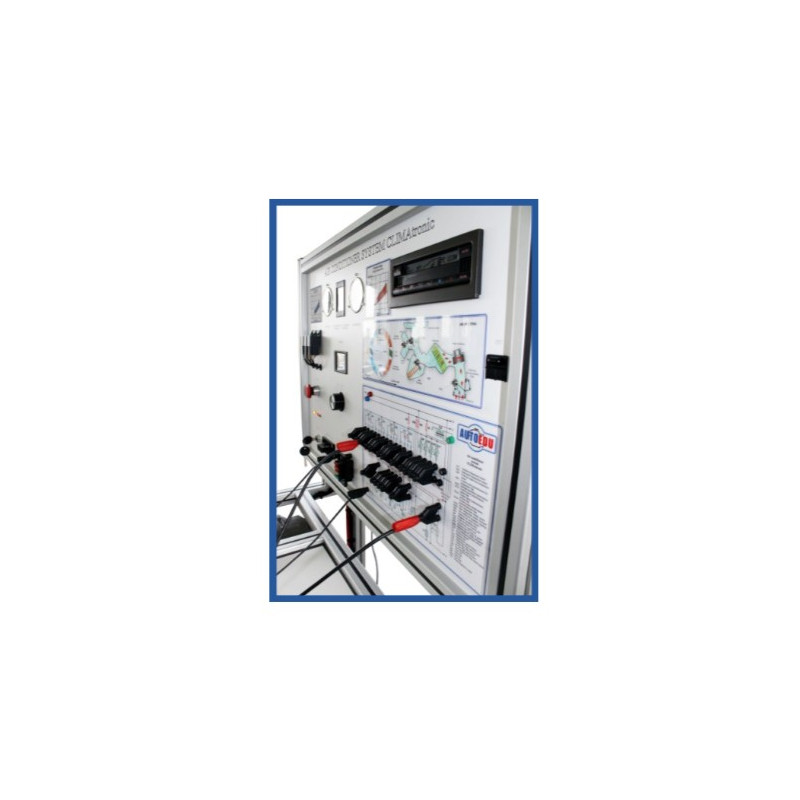

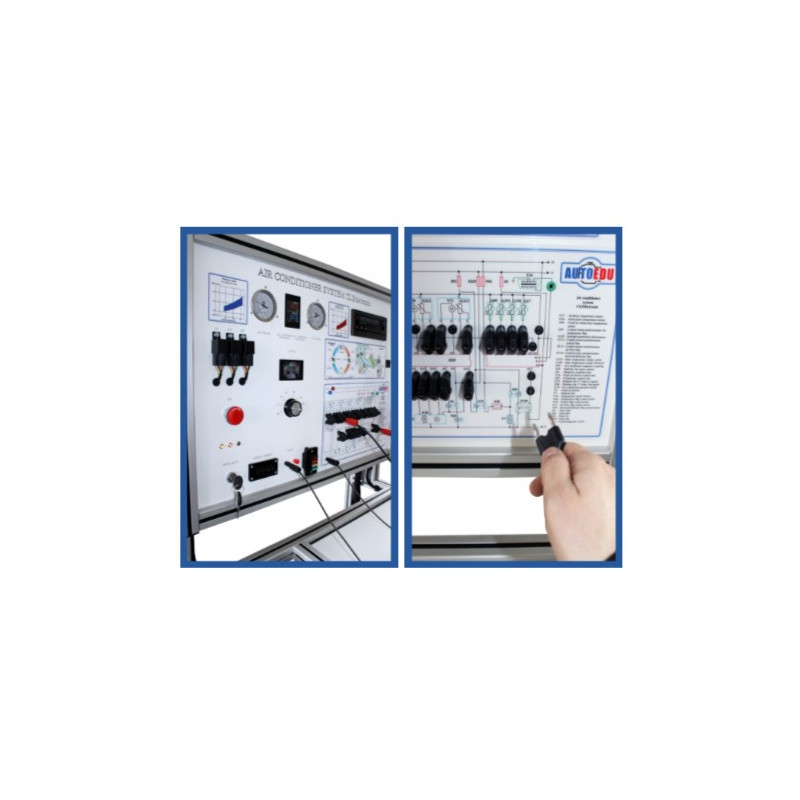

• La Plataforma de Entrenamiento tiene un diagrama de cableado eléctrico completo con puentes de conector tipo banana incorporados para medir y simular los códigos de falla del sistema.
• Capacidad para simular más de 15 fallas del sistema al desconectar los puentes tipo banana. Capacidad para monitorear el cambio de modo de operación de cada componente del sistema;

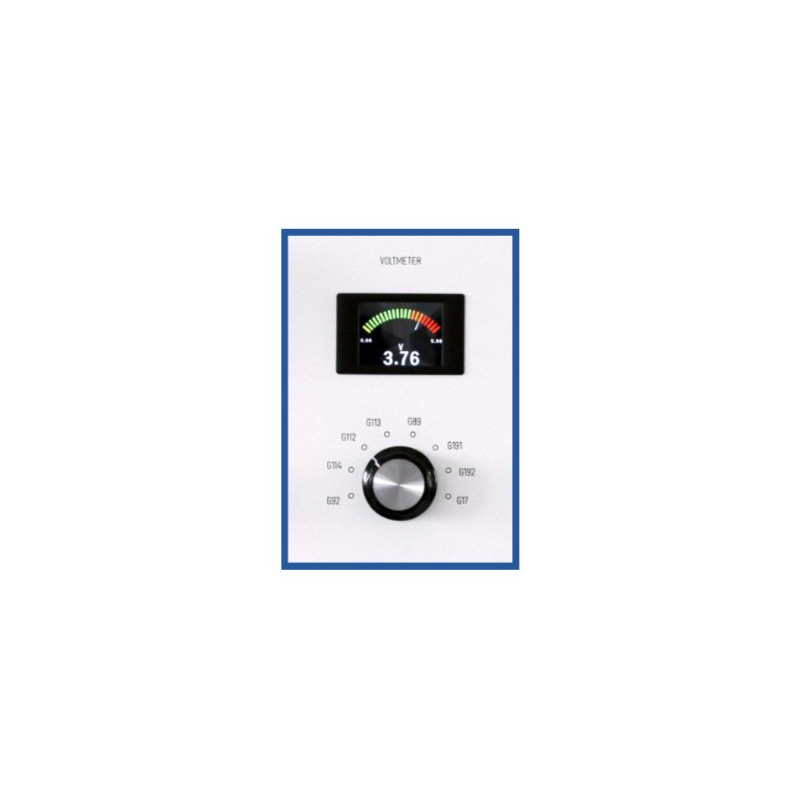

• La Plataforma de Entrenamiento tiene un voltímetro TFT integrado. Muestra el voltaje de los componentes del sistema electrónico:
- Potenciometro de control G92 para flaps de temperatura
- G114 Potenciómetro motor de control, reposapiés / solapa del desempañador
- Potenciometro de control G112, tapa central
- G113 Potenciometro motor de control, tapa de flujo de aire
- Sensor de temperatura del conducto de admisión de aire fresco G89
- G191 Vent. emisor de temperatura, centro
- G192 Vent. emisor de temperatura, espacio para los pies
- Sensor de temperatura ambiente G17.
• El termómetro TFT integrado muestra el cambio de temperatura según la presión del refrigerante R134a.
• El soporte tiene una estructura cerrada - el cableado interno no es visible
• Fuente de alimentación: 220V

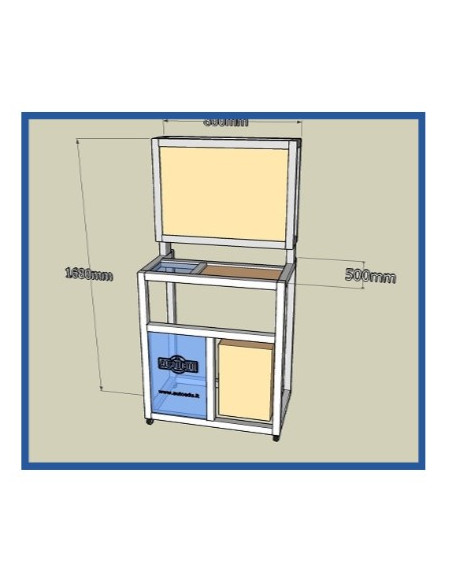

• Dimensiones aprox .: (Alto x Largo x Ancho): 1680 x 800 x 500 mm
• Peso neto aproximado: 100 Kg.
• Hecho en Lituania
• Certificado CE
