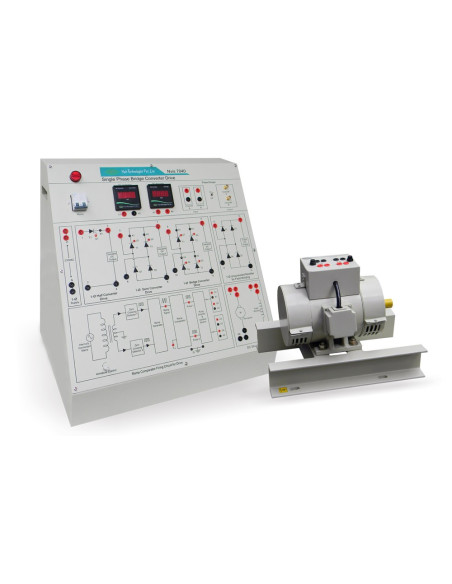

Nvis 7040 Laboratorio para Convertir de Puente Monofásico

Nvis 7040 está equipado con un circuito de control de disparo SCR que se ocupa de la activación, modulación e instrumentación que deriva las características de funcionamiento y capacidades del convertidor. Incorpora todos los puntos de prueba necesarios para explicar el circuito de compuerta mediante el análisis de formas de onda de compuerta en diferentes bloques a través del alcance de potencia incorporado. Se proporcionan terminales separados de armadura y devanado de campo para operar la máquina en cualquiera de los modos de excitación.

• Características:

- Power Scope para la medición de aislamiento
- Suministrado con motor de derivación de DC
- Medidores de alta calidad
- Suministro de baja tensión monofásico para el circuito de la puertav
- Circuito de cocción monofásico provisto de aislamiento de impulsos
- Terminales de prueba provistos para analizar las formas de onda
- Diseñado teniendo en cuenta todas las precauciones de seguridad
- Representación diagramática de circuitos

- Mains Supply: 230 V ±10 %, 50 Hz
- Motor Specification:
            -- Type: DC Shunt Motor
            -- Rating: 0.5 HP
            -- RPM: 1500
            -- Power Scope: Isolated 1500 V max
            -- SCR Rating: SCR TYN616, 600 V / 16 A
            -- Diode Rating: 6 A10, 1000 V / 6 A
            -- Firing Angle Control: 30° to 180°
- Digital Meter:
            -- DC Voltmeter: 300 V
            -- DC Ammeter: 5 A
- Single Phase MCB: 2 A (SPN)
- Dimensions (mm): W 600 x D 450 x H 600 (panel)
                                 W 180 x D 350 x H 310 (motor)
- Weight:
            -- Panel: 18 kg (approximate)
            -- Motor: 23 kg (approximate)

- Estudio del circuito de encendido del comparador de rampa para Drive
- Estudio de convertidor de puente monofásico
