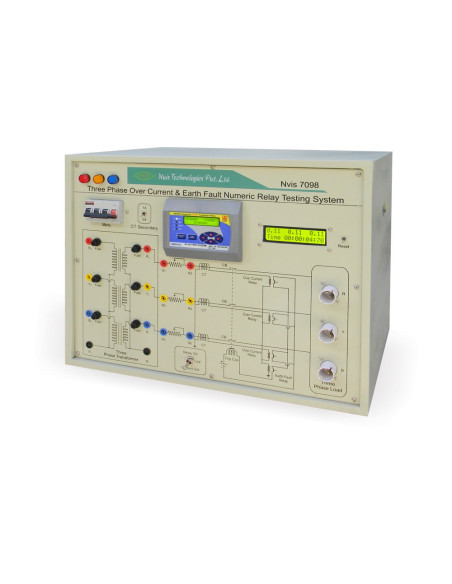

Nvis 7098 Laboratorio para Sistema de Prueba de Relé Trifásico de Sobrecorriente y Falla a Tierra

Nvis 7098, sistema de prueba de relé trifásico sobre corriente y falla de tierra es una plataforma ideal para mejorar la educación, la capacitación, las habilidades y el desarrollo entre nuestras mentes jóvenes.

El Nvis 7098 incluye un relé Numérico basado en un microcontrolador basado en corriente trifásica y falla a tierra con funciones para seleccionar varias curvas características en diferentes configuraciones de multiplicador de tiempo (TMS) y configuraciones actuales. El ajuste y la selección de las curvas características se llevan a cabo mediante un teclado táctil suave provisto en el panel frontal del Relé Numérico. Hay una pantalla LCD grande para mostrar todos los parámetros necesarios en un solo cuadro.

Nvis 7098 también ofrece la posibilidad de inyectar y ajustar la corriente para analizar el Relé Numérico a diferentes valores de corriente. Todos los dispositivos de protección necesarios, como MCB, fusibles, etc. se han utilizado para la máxima seguridad.

• Características:

- Cuatro elementos (trifásico + falla a tierra) No direccional sobre corriente IDMT / DMT relé numérico
- El Relé Numérico proporciona la Facilidad de Selección de Curva: Inversión Normal 1 (C1), Inversión Normal 2 (C2), Muy Inversa (C3), Extremadamente Inversa (C4), Inversión de Tiempo Largo (C5) y definir Tiempo (C6)
- Compatible para el cálculo interno de la corriente de secuencia cero (3Io) bajo falla a tierra
- Provisto con facilidad de selección secundaria CT (1A o 5A)
- LCD de fuente grande para la visualización de la corriente de entrada y del tiempo de disparo
- Provisto de fuente de inyección de corriente
- Demostración de relés numéricos basados en microcontroladores
- Diseñado teniendo en cuenta todas las medidas de seguridad
- Representaciones esquemáticas para la facilidad de las conexiones
- Rico material de aprendizaje en línea

- Mains Supply: Three Phase, 415 V ±10 %, 50 Hz
- Auxiliary Supply: 230 V ±10 %, 50 Hz
- Display Measurements:
             -- Current Input: >100mA
             -- Time Accuracy: 1 Second
- Over Current and Earth Fault Relay:
             -- Input Current: Suitable for CT Secondary 5 A (or) 1 A
             -- Pick up: Within 1.1 times of set value
             -- Reset value: 90 % to 95 % of pickup
             -- Auxiliary Supply: 18 - 250 V AC / DC
             -- MCB (TPN): 10 A
             -- Dimensions (mm): W 560 x D 350 x H 420
             -- Weight: 33 kg (approximate)

- Estudiar y verificar las características de funcionamiento del relé trifásico de sobrecorriente y de falla a tierra con diferentes configuraciones de multiplicador de tiempo (TMS) y configuración actual
- Estudio y uso del Time Setting Multiplier (TMS) en el Relé Numérico
- Estudio sobre el trabajo y la conexión del relé trifásico de sobrecorriente y de falla a tierra en la línea de transmisión
