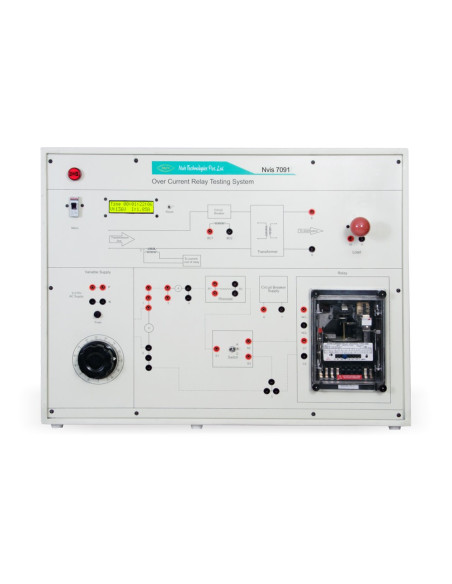

Nvis 7091 Laboratorio para Sistema de Prueba de Relé Sobrecorriente

Nvis 7091 Laboratorio para Sistema de Prueba de Relé Sobrecorriente es una plataforma ideal para mejorar la educación, la capacitación, las habilidades y el desarrollo entre nuestras mentes jóvenes.

Nvis 7091 Laboratorio para Sistema de Prueba de Relé Sobrecorriente es un producto de aprendizaje útil para laboratorios eléctricos. Over Current Relay supervisa la sobrecarga general balanceada y tiene ajustes de corriente / tiempo. Estas configuraciones determinan los esquemas de protección. El relé es del tipo IDMT que tiene diferentes características de tiempo de disparo con diferentes condiciones actuales. Estos se clasifican de acuerdo con sus curvas características que indican la velocidad de la operación de disparo. La configuración típica para el relé es 0.5-2 Amp en 1-10 segundos.

• Caracteristicas:


- LCD de fuente grande alfanumérica 16X2 para una mejor visibilidad
- Relé electromecánico para comprender el mecanismo interno y su funcionamiento
- Visualización simultánea de voltaje, corriente en LCD
- Temporizador automático incorporado que se inicia y se detiene con el relé
- Fuente de alimentación incorporada para relé
- Representación diagramática de la conexión de retransmisión en la línea de transmisión
- Diseño exclusivo y atractivo
- Diseñado teniendo en cuenta todas las normas de seguridad
- CD material de aprendizaje

- Mains Supply: 230 V ±10 %, 50 Hz
- Rheostat: 110 O, 5 A
- Single Phase Variac:
        -- Input: 230 V
        -- Output: 0 - 270 V
        -- Current: 0 -5 A
- Over Current Relay:
        -- Type: Inverse Time
        -- Normal Voltage: 110 V AC, 50 Hz
        -- Current Setting: 0.5 A, 0.75 A, 1 A, 1.25 A, 1.50 A, 1.75 A and 2 A
        -- CT Secondary: 1 A
- Measurement:
        -- Voltmeter: 25 - 300 V
        -- Ammeter: 200 mA - 5 A
        -- Timer: 10 mSec - 30 min

- Estudiar el Relé de Sobretensión IDMT y sus aplicaciones
- Estudiar y usar el multiplicador de configuración de enchufes
- Estudiar y usar multiplicador de configuración de tiempo
- Estudiar y verificar las características de funcionamiento del relé de corriente excesiva en varios ajustes de enchufe y tiempo
