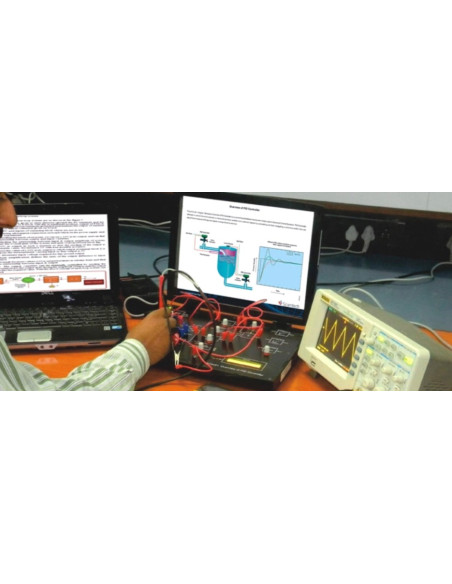

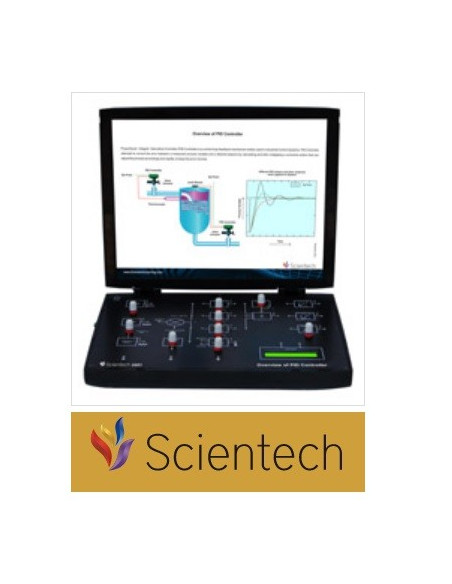

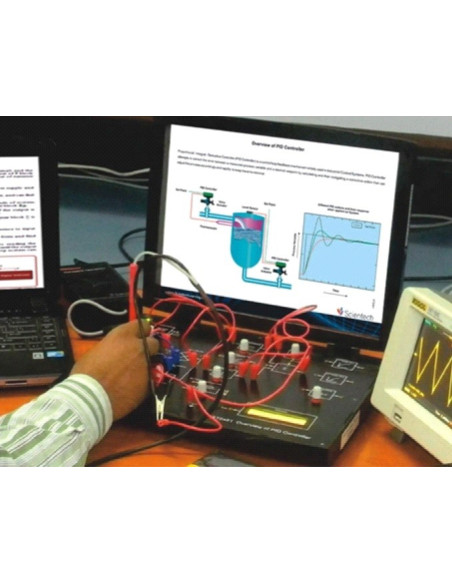

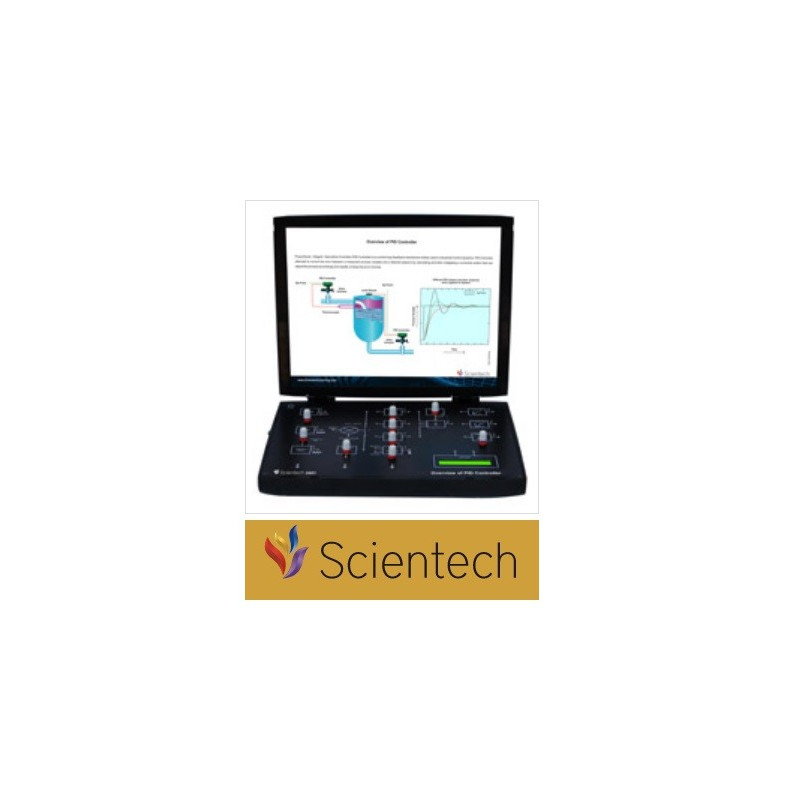

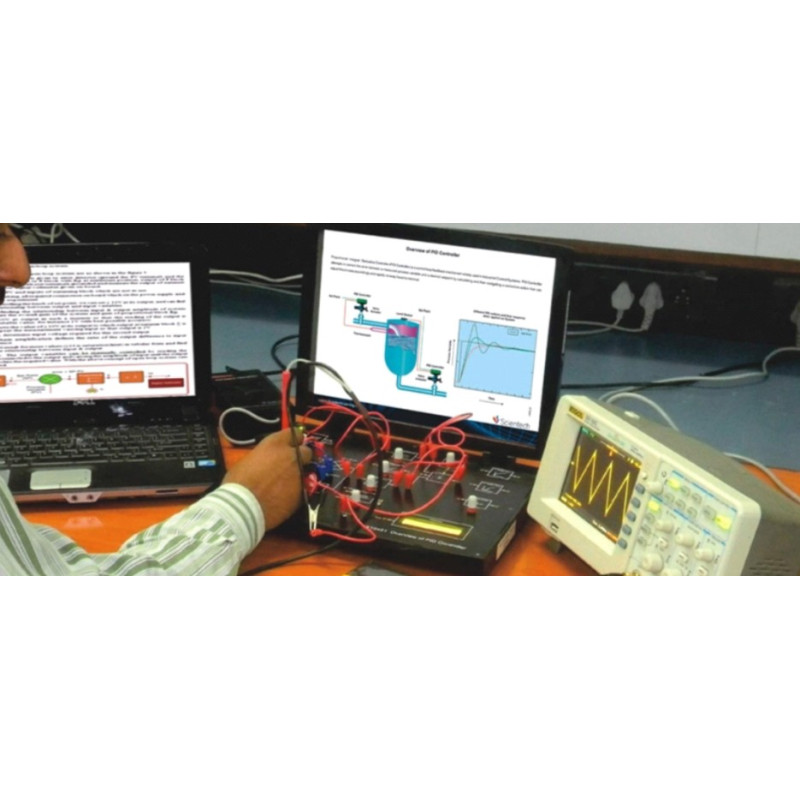

Scientech2451 TechBook para descripción general de Controladores PID

Los TechBooks de Scientech son plataformas de aprendizaje compactas y fáciles de usar para proporcionar una forma moderna, portátil, completa y práctica de aprender Tecnología. Cada TechBook se proporciona con material de aprendizaje multimedia detallado que cubre la teoría básica, el procedimiento paso a paso para realizar el experimento y otra información útil.

En el sistema de control existen diferentes tipos de controladores. El estudio del modo dos posiciones como controlador ON / OFF y los modos de controlador continuo como controlador PID es una parte muy importante de la ingeniería de control. Para tener una idea básica y prácticas prácticas Controladores PID Techbook ha sido diseñado para ser utilizado por los estudiantes para investigar los principios de PID mediante la aplicación de diferentes señales. Con Scientech TechBook 2451 Descripción general del controlador PID los estudiantes pueden estudiar el modo de dos posiciones como el controlador ON / OFF y los modos de controlador continuo como modo de control P, modo de control I, modo de control D, modo de control PI, modo de control PD y Modo de control PID. Estos modos de controlador se pueden realizar individualmente y también con diferentes combinaciones en lazo abierto y sistema de circuito cerrado.

Los usuarios pueden entender fácilmente la diferencia entre los diferentes modos de controladores utilizados. Fuente de onda cuadrada, generador de onda triangular, suministro de CC variable como punto de consigna y generador de perturbaciones a bordo.
El efecto del PID se puede ver en el sistema de primer orden y el sistema de segundo orden en el sistema de bucle abierto y circuito cerrado.

• Proportional, Integral and Derivative functions can be checked on same board ( configurable as P,I,D, PI, PD,PID )

• ON/OFF controller.

• Square and triangular wave with variable frequency for testing PID.

• Variable DC for set point.

• Error detector.

• Ist order system & IInd order system.

• In built power supply.

• Dead zone and disturbances generator.

• Built-in 3 DVM for DC measurement with three range selection.

• Voltmeter for DC measurement

• Signals can be observed and measured at various blocks

• On board Touch Switch

Lista de Experimentos:

• Estudio del controlador 'On / Off'

• Estudio del sistema de circuito abierto

• Estudio del sistema de circuito cerrado

• Estudio del sistema de circuito cerrado con perturbación


• Estudio del error de estado estacionario


• Estudio del controlador proporcional


• Estudio del controlador integrador


• Estudio del controlador de derivadas


• Estudio del controlador proporcional + integrador (PI)


• Estudio del controlador proporcional + derivativo (PD)


• Estudio del controlador proporcional + integrador + derivativo (PID)


• Estudio de proporcional + integrador + derivado (PID) en lazo cerrado


• Estudio de proporcional + integrador + derivado (PID) con sistema de primer orden


• Estudio de proporcional + integrador + derivado (PID) con sistema de segundo orden
