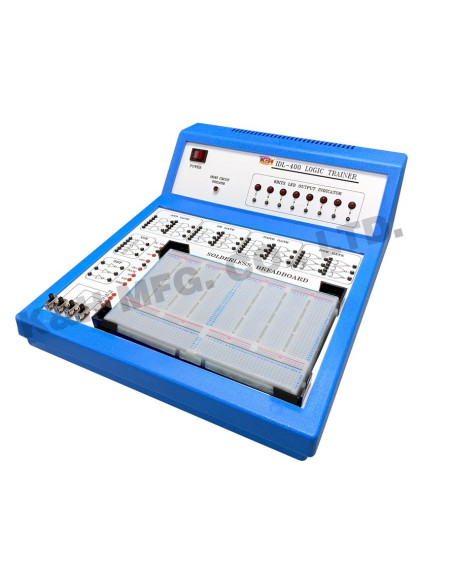

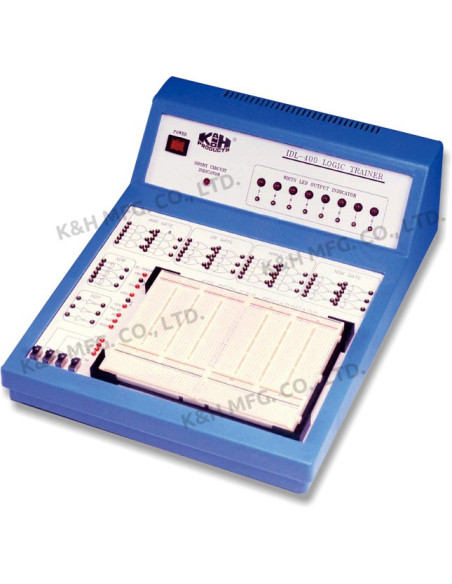

IDL-400 Entrenador Lógica

El entrenador de la lógica IDL-400 está diseñado para que los estudiantes mejoren la comprensión de la teoría lbásica de la lógica. El diseño fácil de usar hace que los estudiantes puedan entender  con mayor facilidad las puertas lógicas.

Especificación:

1. Unidades de compuerta lógica básica:

Contiene 6 tipos de puertas lógicas, i. e. Y puerta X 6, puerta NAND X 6, puerta NOR X 6, puerta XOR X 3 y puerta NO X 3.
Voltaje de entrada del nivel HI > 2.25 V
Voltaje de entrada del nivel LO < 0.8V


2. Fuente de alimentación de DC: con protección contra cortocircuitos e indicador

a) Voltaje de salida: + 5V ± 5%
Corriente de salida máxima: 1 Amp.
Regulación de línea < 50 mV
Regulación de carga < 100 mV

b) Voltaje de salida: -5V ± 5%
Corriente de salida máxima: 500 mA.
Regulación de línea < 25 mV
Regulación de carga < 30 mV

c) Voltaje de salida: + 15V ± 5%
Corriente de salida máxima: 500 mA.
Regulación de línea < 150 mV
Regulación de carga < 150 mV

3. Generador de impulsos

3 tipos de intervalo de tiempo: 1 seg., 0.1 seg., 0.oo1 seg.,
Voltaje de salida: + 5V

4. Interruptor lógico destronado: HI / LO

5. Indicador de salida LED de 8 bits: Máx., Voltaje de entrada 15V DC

6. Tabla de prueba sin soldadura: AD - 200


Puntos de unión 1896 interconectados, se adapta a todos los componentes con tamaños DIP y cable sólido AWG # 22-30 (0.3 - 0.8 mm)

7. Accesorios:

    - Cable de alimentación
    - Manual de usuario

8.Dimensiones: 420 x 360 x 200 mm (largo x ancho x alto)

9. Peso: 4.2 kg
