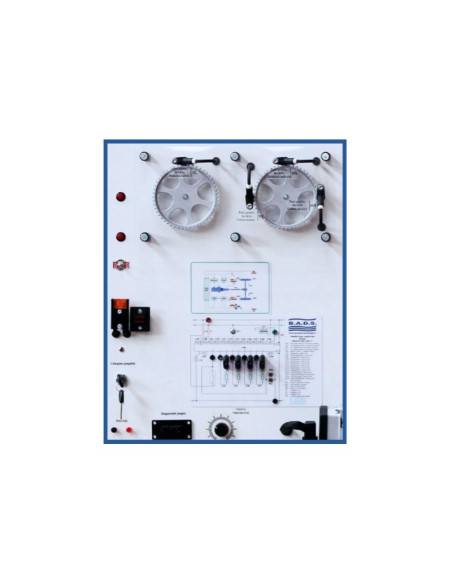

MSABS / ASR 1 Simulador y Tablero de Entrenamiento del Sistema de Frenos ABS / ASR 5.3 BOSCH

El sistema de frenado electrónico ABS / ASR completamente funcional está instalado en un marco de aluminio móvil. Este simulador de tablero de entrenamiento está especialmente diseñado para demostrar el sistema de frenos ABS / ASR y la estructura operativa. El sistema de entrenamiento educativo se basa en componentes OEM de Audi / VW. El soporte está equipado con un sistema de frenos funcional BOSCH 5.3 ABS / ASR y muestra los diferentes modos de operación.

• Diagnóstico y medición


Osciloscopio / multimetro
- Los parámetros del sistema se miden conectándolos al conector banana;
- Capacidad para medir los parámetros de la señal eléctrica de cada componente del sistema;

Diagnóstico de la unidad de control.
- Diagnóstico a través de OBD 16 - conector de diagnóstico pin.
- Identificación de la unidad de control electrónico (ECU).
- Lectura / borrado de códigos de avería.
- Visualización de los parámetros del sistema operativo (datos en vivo)
- Activación de los actuadores (depende de la unidad de control).

• Accesorios Opcionales

- Batería de 12 V
- Fuente de alimentación 220/12 V
- osciloscopio automotriz
- Herramienta de escaneo de diagnóstico OBD

- La tabla de entrenamiento está equipada con un sistema de frenos funcional BOSCH 5.3 ABS / ASR;
- Los manómetros instalados pueden controlar la presión en el circuito del freno principal y la presión individual de cada rueda;
- La tabla de entrenamiento está equipada con sistema de freno hidráulico original. Las pastillas de freno de los tambores de freno se utilizan en lugar de los discos de freno para demostrar cuándo aumenta la presión y comienza el momento de frenado;
- El funcionamiento del circuito hidráulico se muestra en el soporte en las imágenes en modo diferente;
- Diagrama de cableado eléctrico con puentes de conector tipo banana incorporados para medir y simular los códigos de falla del sistema.

• Otro:

- El soporte tiene una estructura cerrada - el cableado interno no es visible;
- Fuente de alimentación: 12 V de la batería (no incluida como accesorio estándar)
- Dimensiones aprox. (Alto x Largo x Ancho): 1820 x 1360 x 500 mm
- Peso neto aproximado: 70 Kg.
- Fabricado en la UE
- Certificado CE
