KL-730 Sistema de Entrenamiento de Medidas Biomédicas

El objetivo de este equipo es ayudar a los estudiantes a comprender cómo diseñar circuitos de medición específicos y detectar las señales fisiológicas básicas con su manipulación correcta. Además, los estudiantes pueden comprender las características eléctricas del sensor y el transductor explícitamente.

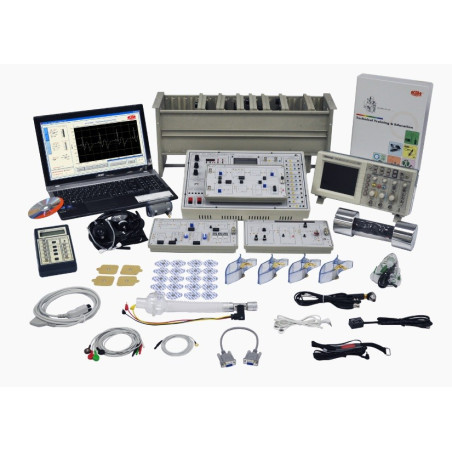

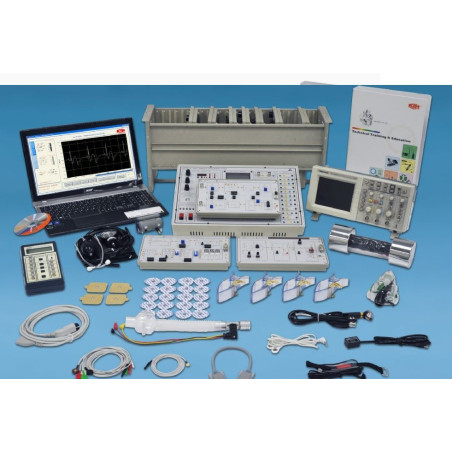

- El KL-720 consiste de doce módulos, incluyendo Medición de Electrocardiograma, Medición de Electromiograma,Medición de Electrooculograma, Medición Electroencefalograma, Medición de presión sanguínea, Medición de fotopletismograma, Detección de Ventilación resperitaroio, Pulsometría, y deetección de impedancia del cuerpo, Ultrasonido Doppler velocidad de la sangre, TENS y Respiración Flow/ Medidor de capacidad vital.

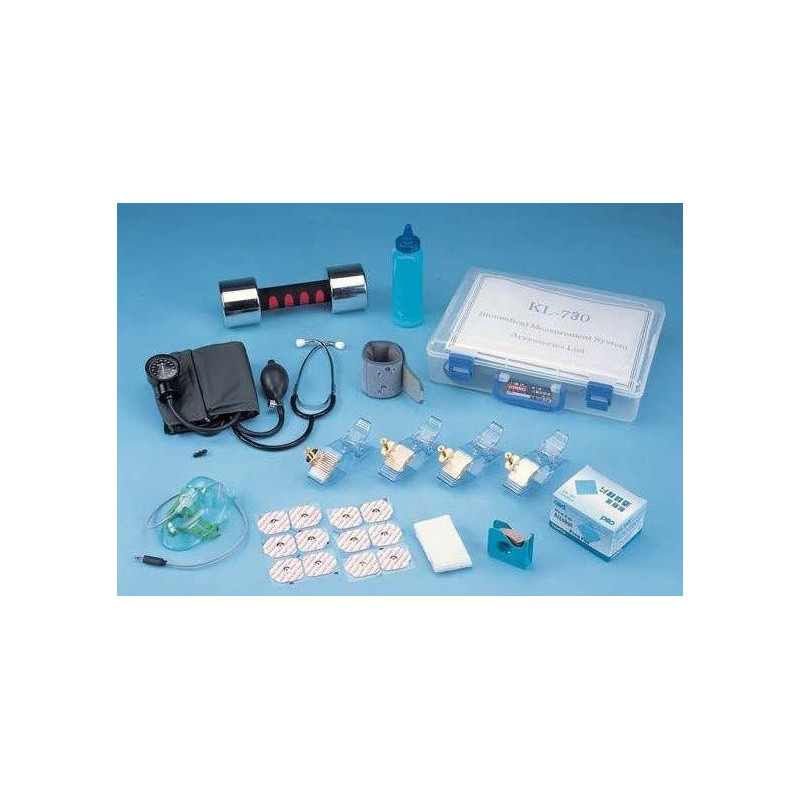

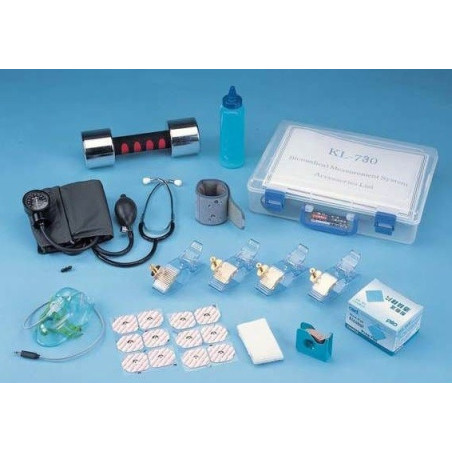

- Los sensores y transductores usados en este equipo incluye transductor de presión, fotocupla infrarroga, gauga de tensión, sensor de temperatura y electrodo de superficie, transductor de elemento dual y transductor pneumotach.

- Cada módulo posee distintos puntos de prueba que pueden cambiar el ancho de banda de frecuencia y ganancia del amplificador. Además, los estudiantes pueden comprender la correlación entre señal fisiológica y cada etapa del circuito.

NO ES UN EQUIPO MEDICO ni cumple con características para su uso en seres vivos de manera profesional.

KL-75001 Medida de Electrocardiograma(ECG)
1. Experimento de HPF característico
2. Experimento de amplificador
3. Experimento de característica LPF
4. Experimento de característica BRF
5. Experimento de Simulador ECG (opcional)
6. Experimento ECG

KL-75002 Módulo de Electromiograma(EMG)
1. Experimento de característico BRF
2. Experimento de LPF característico
3. Experimento de Ganancia de Amplificado
4. Experimento de Característico HPF
5. Experimento de Rectificador de Media Onda característico
6. Experimento de Integrador Característico
7. Experimento de EMG

KL-75003 Módulo de ElectroOculograma (EOG)
1. Experimento de Calibración del electro-circuito Horizontal y Vertical
2. Experimento de BRF característico
3. Experimento de HPF Característico
4. Experimento de Amplificador
5. Experimento de LPF característico
6. Experimento de EOG

KL-75004 Medida de Electroencéfalograma (EEG)
1. Experimento de calibración de pre amplificador
2. Experimento de característica BRF
3. Experimento de característica HPF
4. Experimento de Amplificador
5. Experimento de LPF característico
6. Experimento EEG

KL-75005 Medida de Presión Sanguínea oscilométrica
1. Experimento de calibración del sensor de presión
2. Experimento de HPF1 Característico
3. Experimento de LPF característico
4. Experimento de HPF2 Característico
5. Experimento de Rectificador Característico
6. Experimento de medición de presión sanguínea asucultatoria
7. Experimento de medición de presión sanguínea oscilométrica

KL-75006 Medición de fotopletismograma
1. Experimento de calibración defotoacoplador infrarrojo
2. Experimento de HPF Característico
3. Experimento de Ganancia de Amplificador
4. Experimento de LPF característico de orden 4
5. Experimento de diferenciador
6. Experimento de amplificador
7. Experimento de comparador
8. Experimento de Multivibrador Monostable
9. Experimento de medición de Fotopletismograma del cuerpo Humano

KL-75007 Detección de Ventilación Respiratoria
1. Experimento de Calibración de amplificador diferencial
2. Experimento de BRF Característico
3. Experimento de Amplificador
4. Experimento de Diferenciador
5. Experimento de Comparador de Histéresis
6. Experimento de Multivibrador Monoestable
7. Experimento de Detección de Ventilación Respiratoria

KL-75008 Meter de Pulso
1. Experimento de Calibración de Amplificador del gauge de presión
2. Experimento de HPF característico
3. Experimento de BRF característico
4. Experimento de Ganancia de Amplificador
5. Experimento de LPF característico
6. Experimento de Comparación de Histéresis
7. Experimento de Multivibrador Monoestable
8. Experimento de Medición de Pulso
9. Experimento de Vessel Arterial

KL-75009 Detección de Impedancia Corporal
(Gente con Marcador de Pasos Debe Evitar Usar Este Equipo)
1. Expeimento de Calibración Pre- Amplificador
2. Experimento de BRF Característico
3. Experimento de Oscilador Puente Wien
4. Experimento de HPF característico
5. Experimento Demoduladort
6. Experimento de Ganancia de Amplificador
7. Experimento de LPF característico
8. Expperimento de Detección de Impedancia

KL-75010 Detección de la Velocidad de Sanguíneo de Ultrasonido Doppler
1. Experimento de OSC
2. Expeimento de Pre- Amplificador
3. Experimento de Demodulación
4. Experimento de HPF Característico
5. Experimento de Amplificador
6. Experimento de LPF Característico
7. Experimento de comparador
8. Experimento de Multivibrador Monostable

KL-75011 Módulo TENS (Gente con MarcaPasos Debe Evitar Usar Este Equipo)
1. Experimento de 555 Timer-Astable
2. Experimento de circuito del interruptor de transistor
3. Experimento de circuito del transistor de polarización

KL-75012 Medidor de Capacidad de la Respiración Flujo / Vital
1. Experimento de Hall & Differential
2. Experimento de frequencia a voltage
3. Experimento de comparador
4. Experimento de puerta AND
5. Experimento de contador de décadas
6. Experimento Decoder
7. Experimento de 7 segmentos
