FCP103 PACOTE DE CADEIA ENERGÉTICA

Principais Características:

- Alto desempenho, grande célula de combustível.

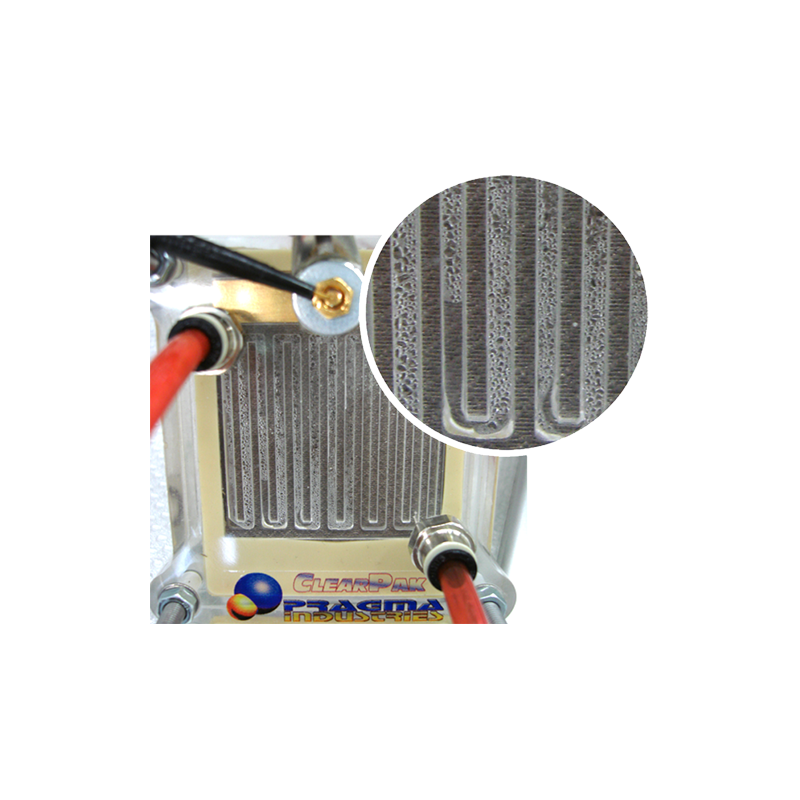

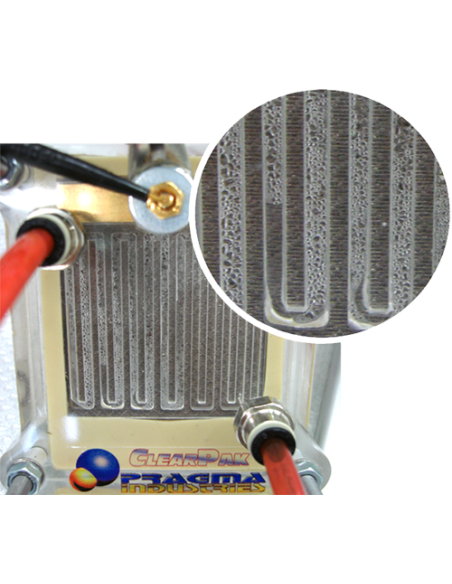

- Célula de combustível transparente para observar o subproduto da água de reação.
- Projeto de campo de fluxo realista. A célula de combustível se comporta como um verdadeiro FC industrial.
- Design robusto
- Desmonte a célula de combustível e o sistema que pode ser montado pelos alunos.
- Indicador de temperatura da célula de combustível.
- Fácil configuração de experimentos. Recomendado para cursos de ciências gerais, química, eletroquímica, dinâmica de fluidos, termodinâmica e cursos de educação / treinamento elétrico.

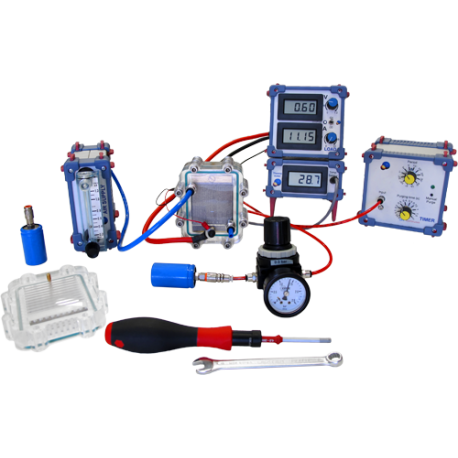

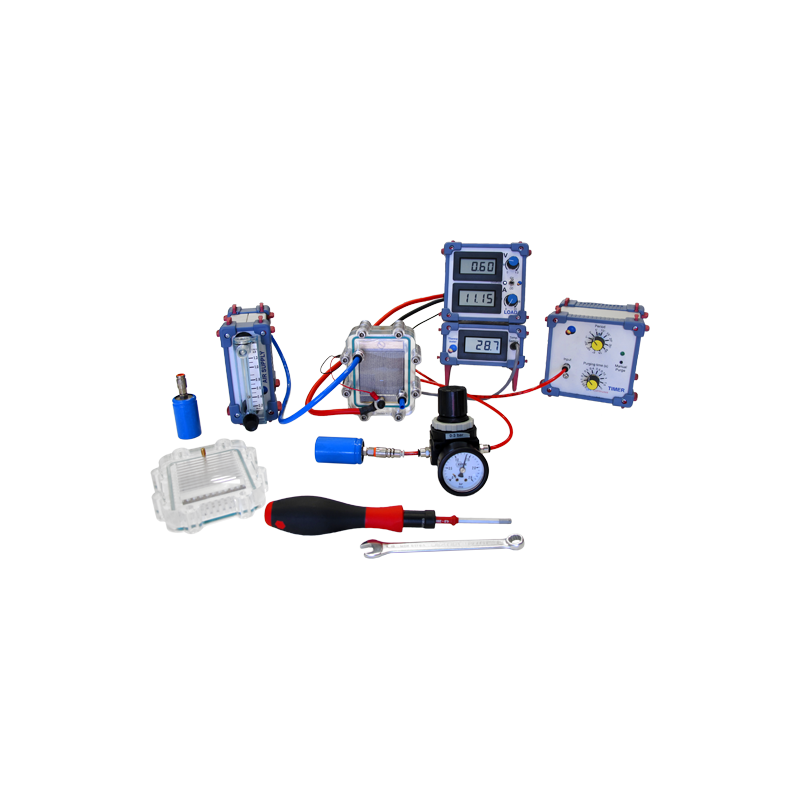

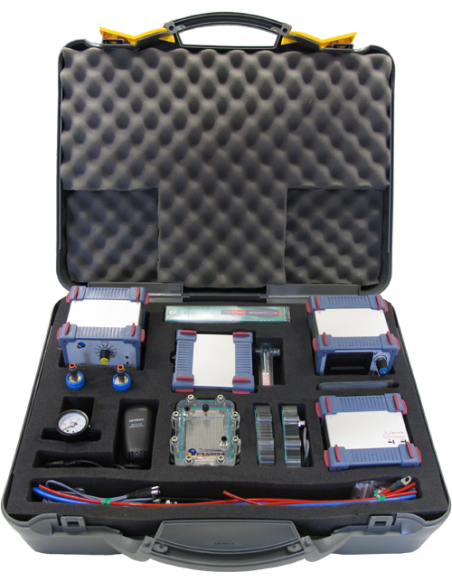

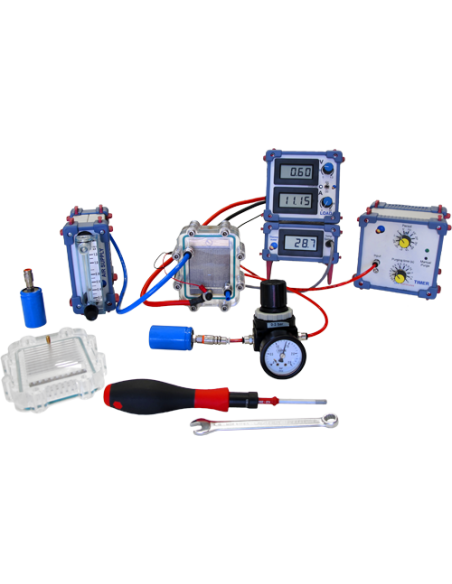

O PACOTE INCLUI:

- Desmontagem da célula de combustível de fluxo forçado com um design de campo de fluxo em serpentina

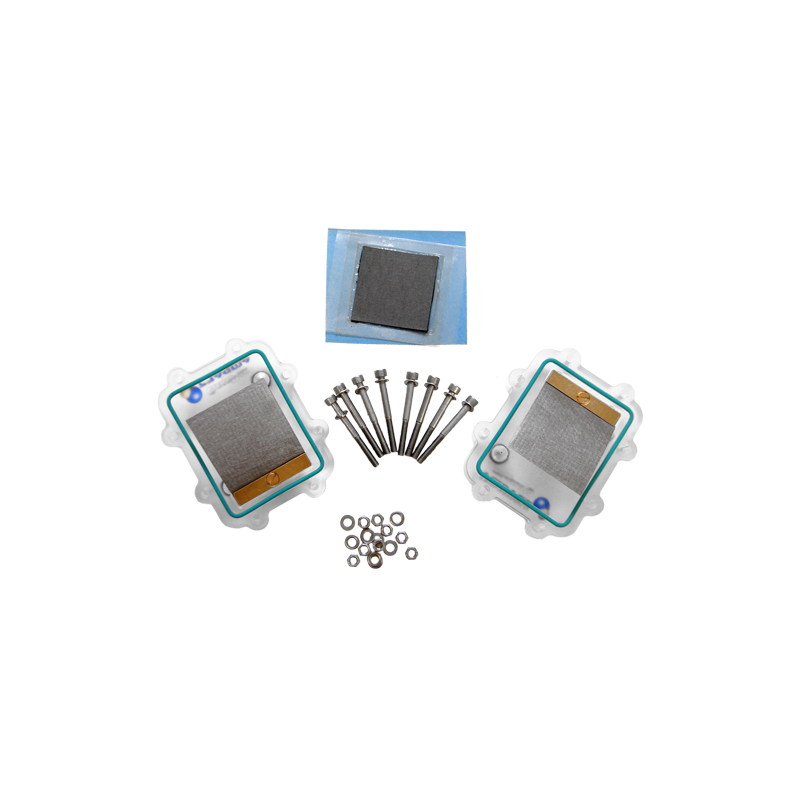

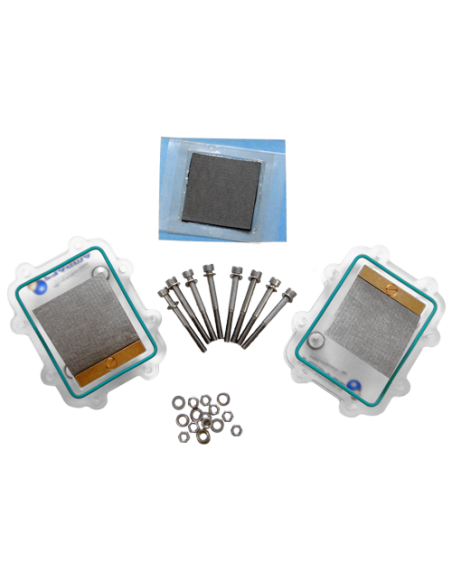

- Núcleo da célula de combustível (x3)
- Caixa e-Load com medição de corrente e tensão.
- Recipiente de hidrogênio recarregável (armazenamento de sólidos, x2)
- válvula de purga programável
- redutor de pressão H2
- Bomba de ar com medidor de vazão variável.
- Sensor de temperatura integrado na célula com tela eletrônica.
- Placa de compressão por convecção de ar livre (modo "respiração aérea")
- chave de fenda de torque e chave plana.
- Cabos e tubulações.
- fonte de alimentação de 24V.

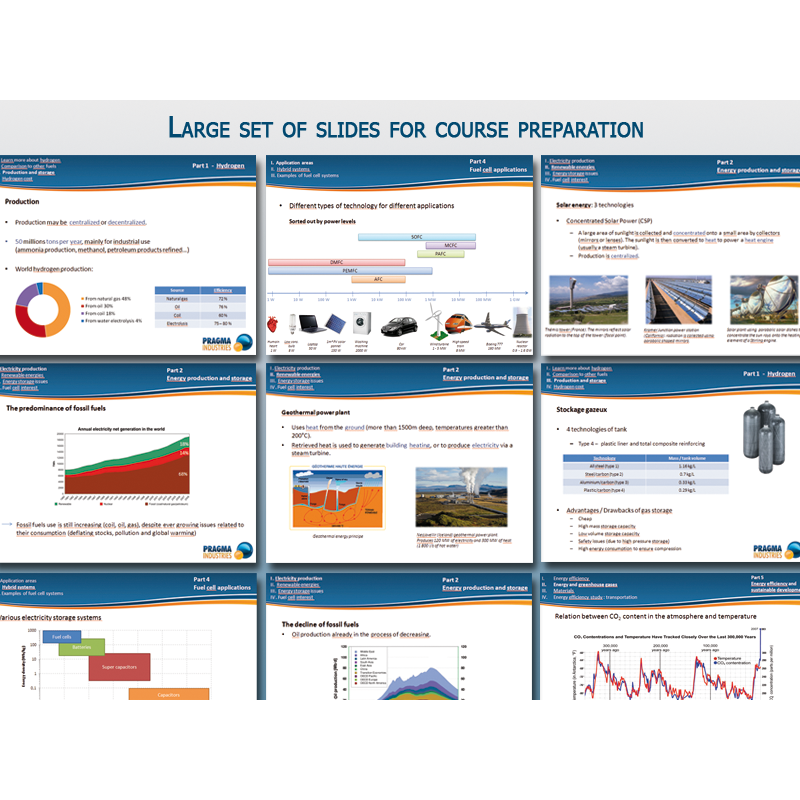

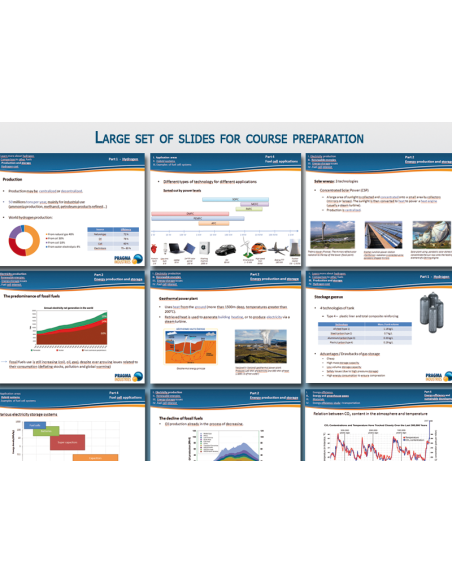

- Material de ensino

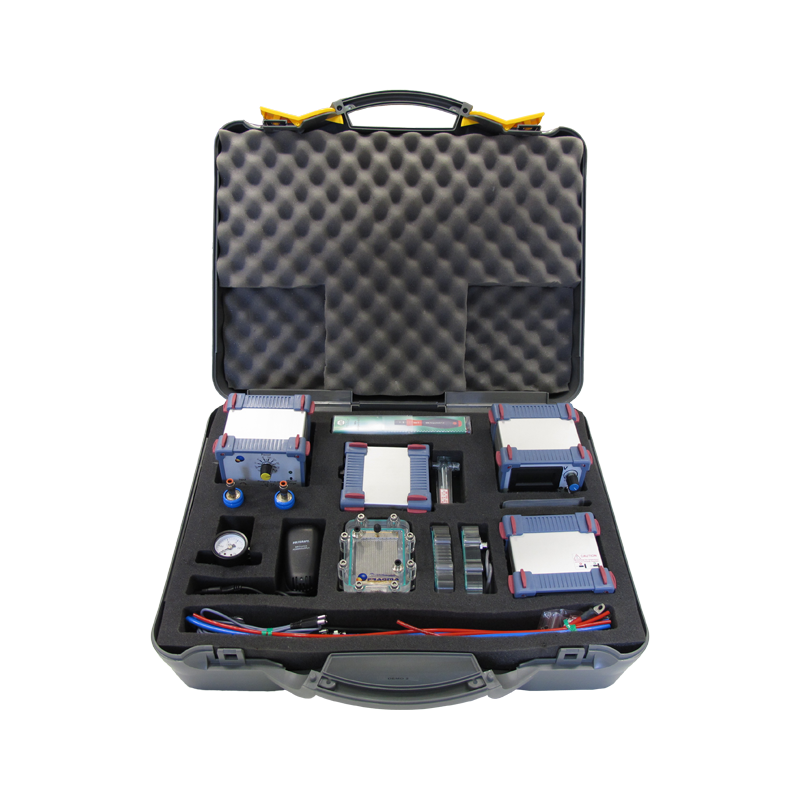

- Embalagem de mala robusta.

EXPERIÊNCIAS:

- Construa uma célula de combustível e um circuito de célula de combustível.
- Compreender o sistema de célula de combustível e como ele é controlado.

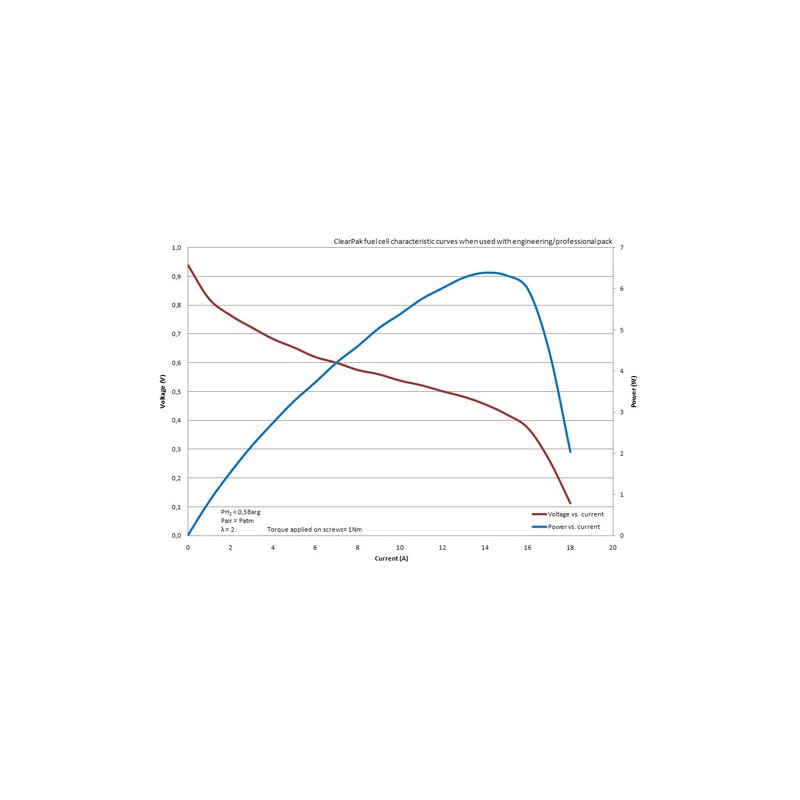

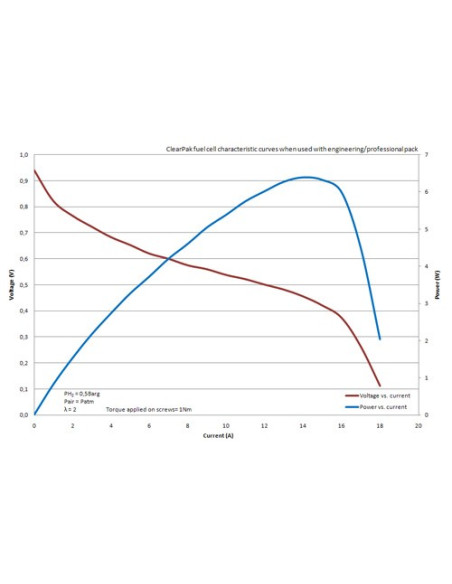

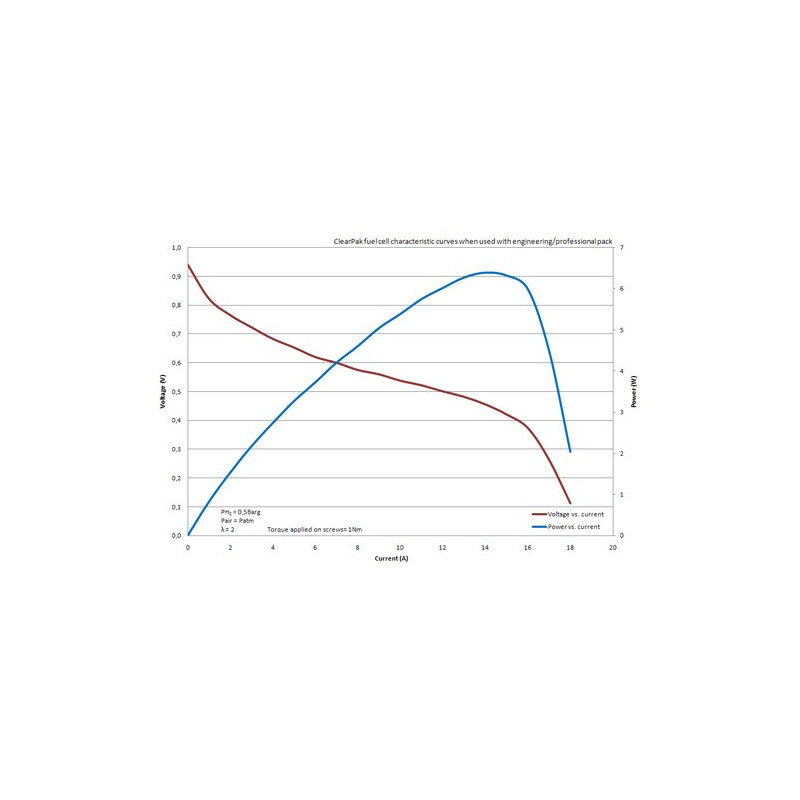

- Traçado de curvas características em diferentes condições de operação.
- Compreensão da conversão de energia e cálculo de eficiência.
- Medição do efeito da carga do catalisador.
- Medição e análise do efeito de compressão do núcleo da célula de combustível.
- Compreender o efeito da purga H2 no desempenho e no gerenciamento de combustível.
- Medição do efeito da estequiometria do ar no comportamento da FC.
- Observe a produção e evacuação de água no campo de fluxo.
- Observe a mudança de fase do líquido / vapor de água na célula de combustível e entenda a física do ponto de orvalho
- Compreensão do acoplamento entre potência, temperatura e desempenho da célula de combustível.
- Medição do efeito da pressão H2 em curvas características.
- Comparação dos modos de fluxo forçado e convecção livre FC.
- Controle a saída da célula de combustível em corrente e tensão.
- Compreender a eficiência da célula de combustível versus a eficiência do sistema.

AS ESPECIFICAÇÕES TÉCNICAS

Núcleo da célula de combustível: área ativa de 25cm².
Célula de combustível: 7W / 15.5A a 0.4V
Temperatura máxima: 70 ° C (158 ° F)
Armazenamento H2: 10NL (x2)
Bomba de ar: 0.2-1.2sL / min
Cabos: 50cm cada.
Chave de fenda de torque: 0.8-2Nm
Carga E: 20A, 1.2V
Redutor de pressão H2: 0-3 barg
