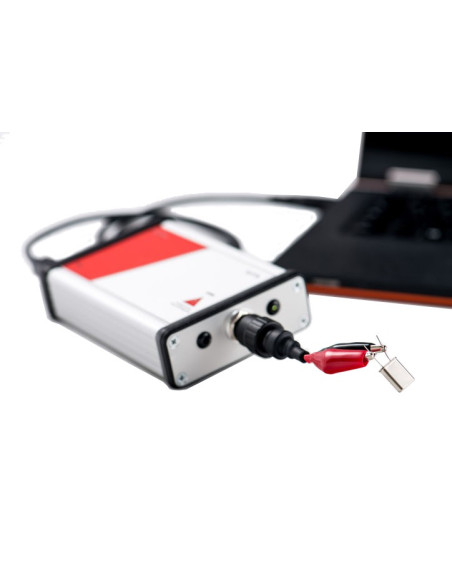

AO-16777k Analizador de Impedancia / Medidor LCR (16777 kHz)

AO-16777k Analizador de Impedancia / Medidor LCR (16,7 MHz)

Name: AO-16777k Analizador de Impedancia / Medidor LCR (16,7 MHz)
Brand: SinePhase
SKU: AO-16777k

Referencia: AO-16777k - Fabricante: SinePhase

El modelo AO-16777k es el dispositivo más utilizado de la familia de productos para LCR y mediciones de impedancia de hasta 16,777 MHz.

El analizador de impedancia / medidor LCR están diseñados para mediciones de hasta 16777 MHz (~ 17 kHz).

El Modelo AO-16777k se puede utilizar para mediciones entre 1 kHz y 16777 kHz.

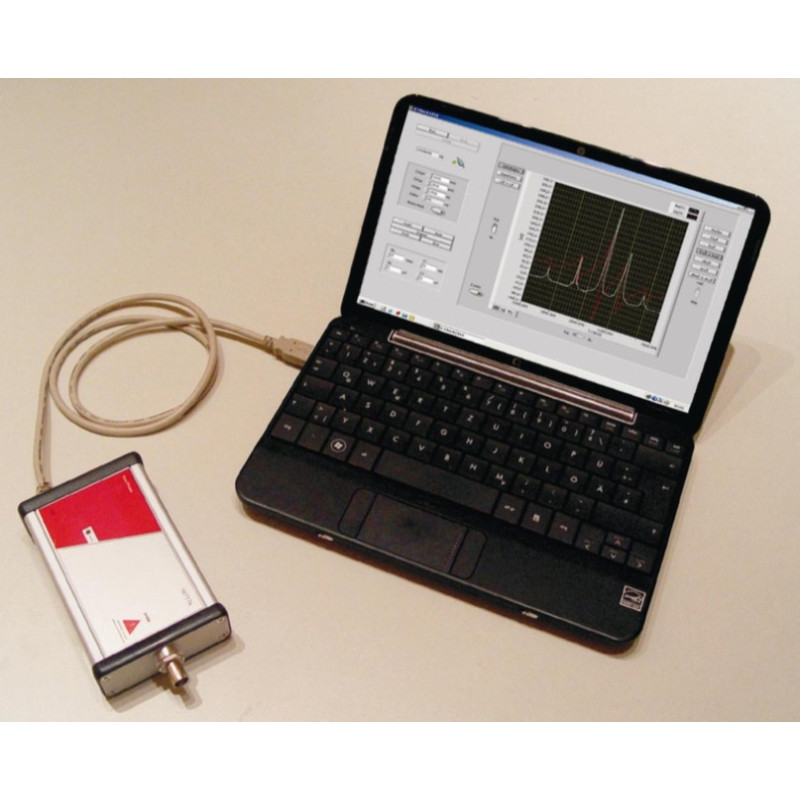

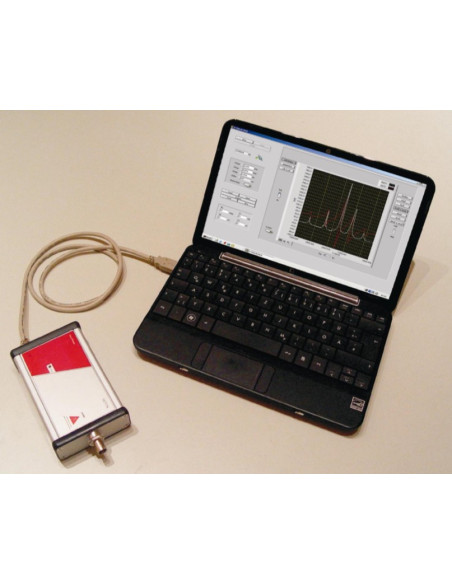

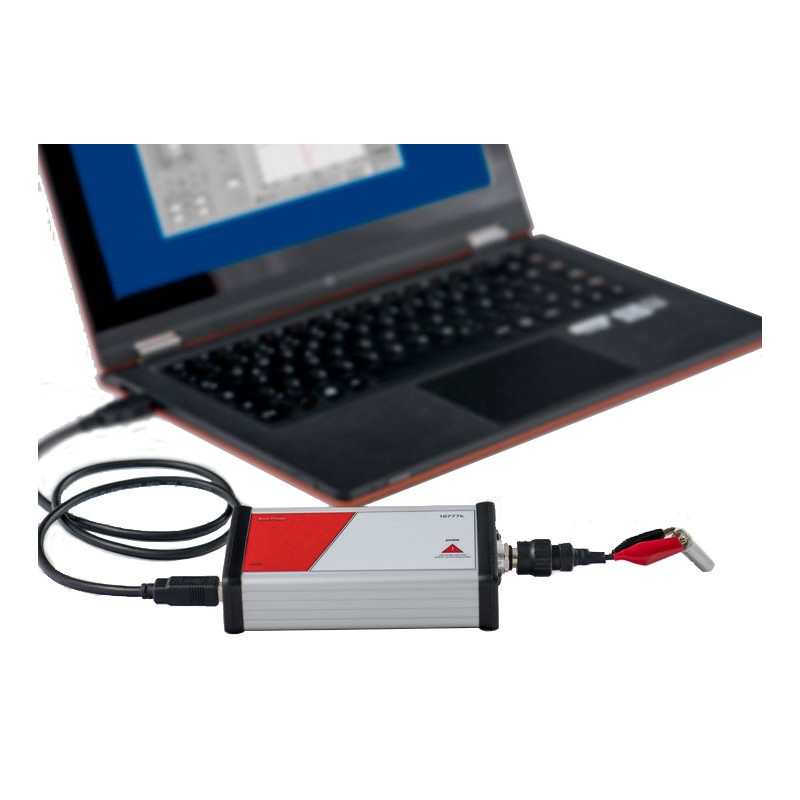

Se pueden operar directamente desde cualquier ordenador portátil o PC estándar sin la necesidad de un paquete de alimentación de batería adicional o suministro principal.

USB de alimentación y control:

El concepto de alimentación y control USB no solo convierte el instrumento en el más pequeño y más móvil de su tipo, sino que también cuenta con control de PC completamente integrado y adquisición de datos como modo estándar de operación.

Datos acerca de Analizador de Impedancia:

- Rango de datos:
0.01 Ω a 100 kΩ
10 µS a 100 S
0.1 pF a 10 mF
0.1 nH a 10 H

- Máxima precisión:
a 33 Ω <0.02%

- Rango de frecuencia:
1 kHz a 16777 kHz

- Resolución de frecuencia:
1 Hz

- Estabilidad de frecuencia
<0.001%

-Tipo de conector:
BNC hembra

- Operabilidad:
Software de medición SinePhase o API

- Puntos de medición:
Ninguna limitación

- Fuente de alimentación:
5V / 400 mA (a través de USB, no se requiere suministro adicional)

- Dimensiones:
126 mm × 81 mm × 32 mm

- Peso:
0,2 kg

- Protección de la PC:
Conexión USB aislada galvánicamente

Especificaciones generales

Power consumption	5 VDC; 400mA
Power source	USB port
Control interface	USB port
Built-in protection	USB interface galvanically isolated (1000 VDC /1min, 3000 VDC /1sec)
Weight	0.2 kg
Dimensions	32 x 81 x 126 mm (without connectors)
Operating condition	-15 to +65 °C / 0 to 150 °F at < 80% humidity, non condensing (extended range on request)
Electromagnetic compliance	emitted radiation: EN 55011, class B (stringest class) immunity against discharge: EN 61000-4-2, criterion A (highest immunity) immunity against EM fields: EN 61000-4-3, criterion A (highest immunity)

Especificaciones del puerto de la sonda

Terminal type	BNC
Output signal amplitude	measurement on: max. 316 mVp max. 9,6 mAp measurement off: no signal
Output impedance	measurement on: 33 Ohm measurement off: 330 kOhm
Discharge energy absorption	max. 1 millijoule
Probe calibration function	to compensate individual probes against series and parallel R, parallel C, series R, series L

Características de frecuencia

Frequency range	1kHz to 16.777 MHz
Frequency sweep stepwidth	1Hz to 250kHz;
Frequency resolution	1 Hz
Absolute frequency error	typ. +/- 0,001%

Modos de visualización

Impedance values	versus frequency: ΙZΙ (Impedance Magnitude), φ (Phase), R (Resistance), X (Reactance) dual plots: ΙZΙ and φ vs.Frequency, R and X vs.Frequency complex plot: X versus R (Nyquist Diagram)
Admittance values	versus frequency: ΙYΙ (Admittance Magnitude), φ (Phase), G (Conductance), B (Susceptance) dual plots: ΙYΙ and φ vs.Frequency, G and Β vs.Frequency complex plot: B versus G (Nyquist Diagram)
Capacitance	Capacitance vs. Frequency
Inductance	Inductance vs. Frequency
Scaling options	full-scale automatically or manually settable; linear or logarithmic display option for both axis

Almacenamiento de datos y manipulación

Save/load options	- save/load measurement as data - save/load parameter and probe calibration only - save measurement as picture only (bmp, jpg, or png)
Printing options	- graph only - full panel
Data export options	- text file format(.txt) - Microsoft Excel file format(.xls) - MathWorks MatLab file format(*.mat)

Requisitos del sistema

Minimum PC/Laptop† requirements	- 1 GHz clock rate - 256 MByte RAM - 300 MByte available harddrive space - 1024 x 600 pixels resolution - CD-ROM drive (for installation of user software)
Operating system †	Microsoft Windows 2000, 2003, ME, XP, Vista, or Windows 7 (other on request)

† No incluído

Rango de medición

Impedance values	10mΩ to 100kΩ
Admittance values	10μS to100S
Capacitance	0.1 pF to 10 mF
Inductance	0.1nH to 10H
Phase	+90 to -90 degree; +π/2 to -π/2

Tiempo de medición

Standard operation	approx. 30 msec per frequency step
With noise reduction	approx. 60 msec per frequency step
Additional optional delay time	settable from 3 msec to 300 msec / frequency step (for high-Q measurements)

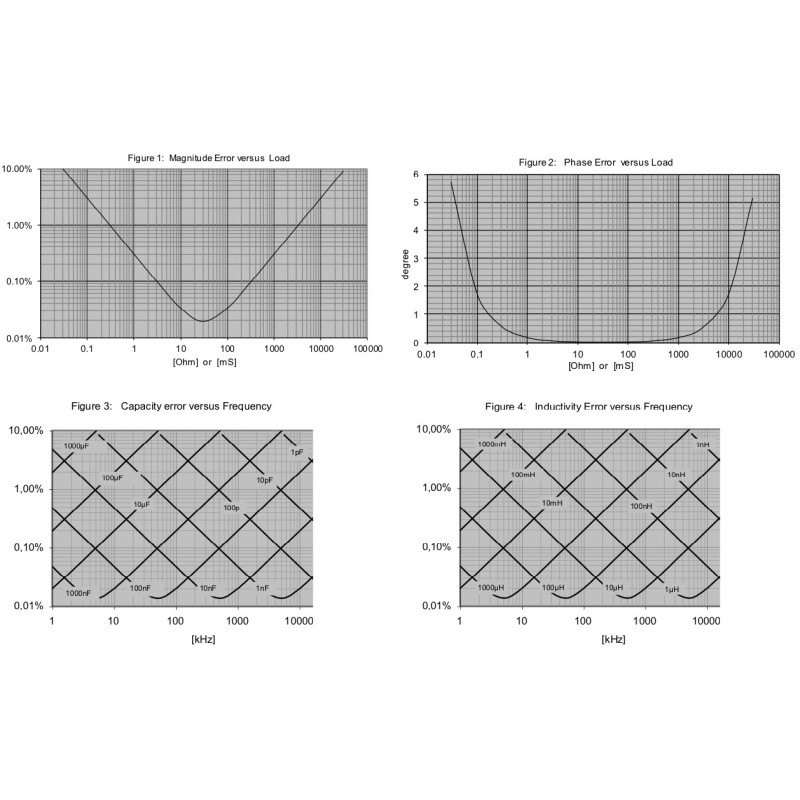

Exactitud de la medición (en 21-24 ° C / 70-75 ° F; tiempo de calentamiento de 15 min)

Impedance values	typical full frequency range error (50 Ohm): 0.05 % typical full frequency range error (shortened probe): +/-10 mΩ typical single frequency repetitive error (shortened probe): +/- 1 mΩ typical 100 kHz BW error (%), full Z range: (3mΩ/Z + Z/300kΩ•100% (see Fig.1)
Admittance values	typical full frequency range error (20 mS): 0.05 % typical full frequency range error (open probe): +/-10 μS typical single frequency repetitive error (open probe): +/- 1 μS typical 100 kHz BW error (%), full Y range: (3μS/Y + Y/300S•100% (see Fig.1)
Phase	see Figure 2
Capacitance	see Figure 3
Inductance	see Figure 4

Comunicaciones: BNC hembra
Rango de Corriente: 10 µS to 100 S
Impedancia: 16777 kHz
Alimentación:: 5V / 400 mA (a través de USB, no se requiere suministro adicional)
