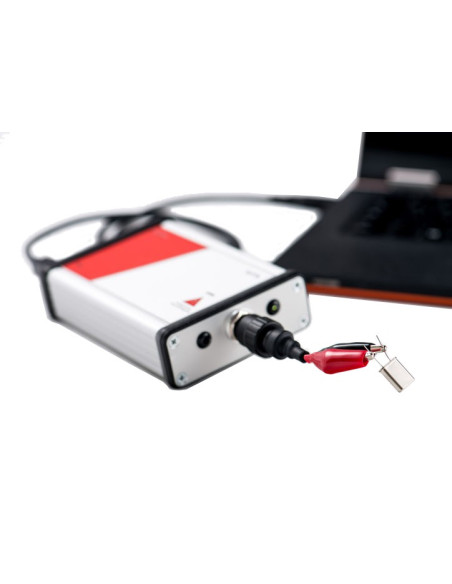

AO-16777k
New
O modelo AO-16777k é o dispositivo mais utilizado na família de produtos para medições de LCR e impedância até 16,7 MHz.
This product is no longer in stock
Availability date:
Comunicações | Fêmea BNC |
Rango de Corrente | 10 µS to 100 S |
Impedância | 16777 kHz |
Energía: | 5V / 400 mA (via USB, nenhuma fonte adicional é necessária) |

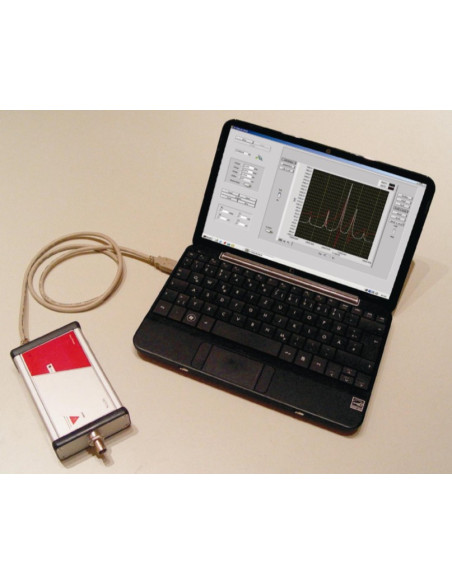

O analisador / medidor de impedância LCR foi projetado para medições de até 16777 MHz (~ 17 kHz).
O modelo AO-16777k pode ser utilizado para medições entre 1 kHz e 16777 kHz.

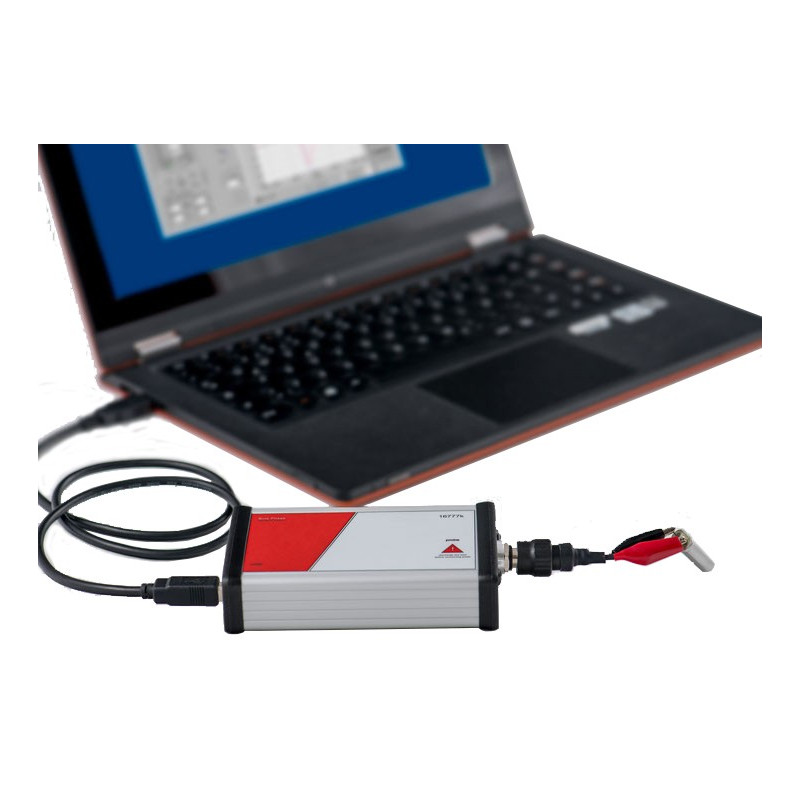

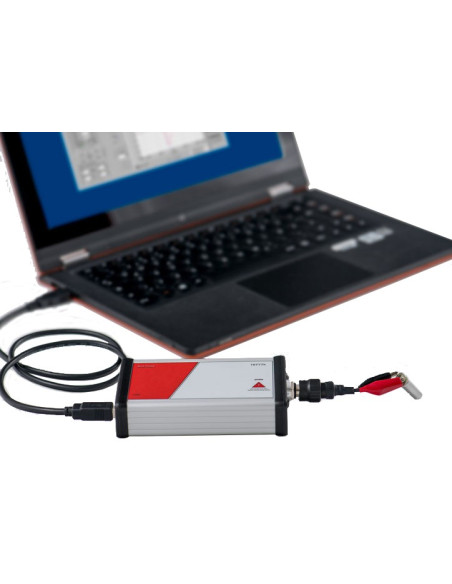

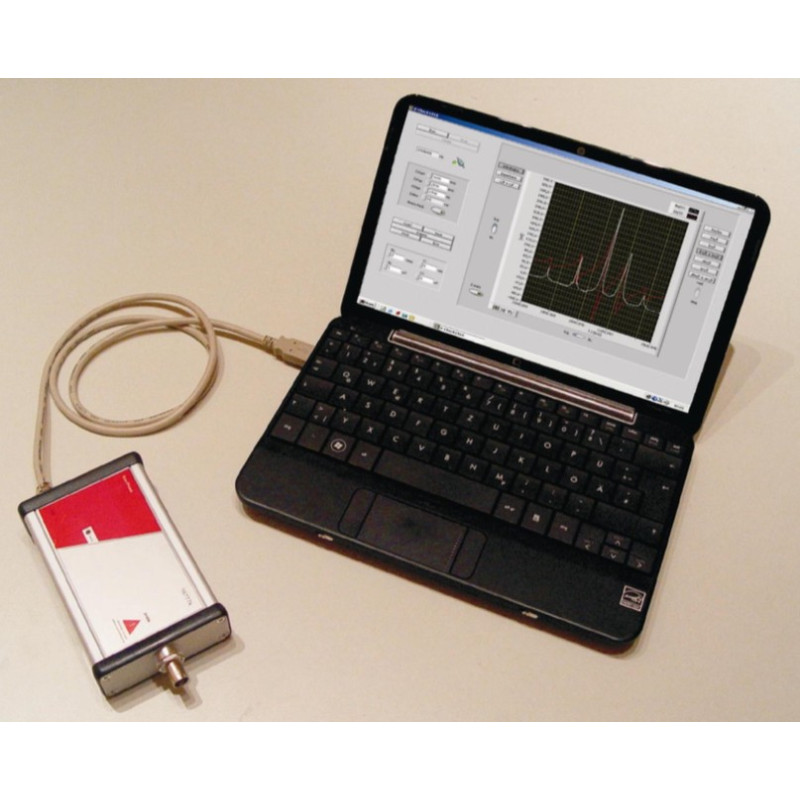

Eles podem ser operados diretamente de qualquer laptop ou PC padrão sem a necessidade de uma bateria adicional ou fonte principal.
O conceito de potência e controle USB não apenas torna o instrumento o menor e mais móvel de seu tipo, mas também possui controle de PC totalmente integrado e aquisição de dados como o modo padrão de operação.
- Intervalo de dados:
0,01 Ω a 100 kΩ
10 μS a 100 S
0,1 pF a 10 mF
0,1 nH a 10 H
- Máxima precisão:
a 33 Ω <0,02%
- faixa de freqüência:
1 kHz a 16777 kHz
- Resolução de frequências:
1 Hz
- Estabilidade de frequência
<0,001%
- Tipo de conector:
Fêmea BNC
- Operabilidade:
Software de medição SinePhase ou API
- Pontos de medição:
Sem limitação
- Fonte de energia:
5V / 400 mA (via USB, nenhuma fonte adicional é necessária)
- Dimensões:
126 mm × 81 mm × 32 mm
- Peso:
0,2 kg
- Proteção do PC:
Conexão USB galvanicamente isolada
Power consumption |
5 VDC; 400mA |
Power source |
USB port |
Control interface |
USB port |
Built-in protection |
USB interface galvanically isolated (1000 VDC /1min, 3000 VDC /1sec) |
Weight |
0.2 kg |
Dimensions |
32 x 81 x 126 mm (without connectors) |
Operating condition |
-15 to +65 °C / 0 to 150 °F at < 80% humidity, non condensing (extended range on request) |
Electromagnetic compliance |
emitted radiation: EN 55011, class B (stringest class) immunity against discharge: EN 61000-4-2, criterion A (highest immunity) immunity against EM fields: EN 61000-4-3, criterion A (highest immunity) |
Terminal type |
BNC |
Output signal amplitude |
measurement on: max. 316 mVp max. 9,6 mAp measurement off: no signal |
Output impedance |
measurement on: 33 Ohm measurement off: 330 kOhm |
Discharge energy absorption |
max. 1 millijoule |
Probe calibration function |
to compensate individual probes against series and parallel R, parallel C, series R, series L |
Frequency range |
1kHz to 16.777 MHz |
Frequency sweep stepwidth |
1Hz to 250kHz; |
Frequency resolution |
1 Hz |
Absolute frequency error |
typ. +/- 0,001% |
Impedance values |
versus frequency: ΙZΙ (Impedance Magnitude), φ (Phase), R (Resistance), X (Reactance) dual plots: ΙZΙ and φ vs.Frequency, R and X vs.Frequency complex plot: X versus R (Nyquist Diagram) |
Admittance values |
versus frequency: ΙYΙ (Admittance Magnitude), φ (Phase), G (Conductance), B (Susceptance) dual plots: ΙYΙ and φ vs.Frequency, G and Β vs.Frequency complex plot: B versus G (Nyquist Diagram) |
Capacitance |
Capacitance vs. Frequency |
Inductance |
Inductance vs. Frequency |
Scaling options |
full-scale automatically or manually settable; linear or logarithmic display option for both axis |
Save/load options |
- save/load measurement as data |
Printing options |
- graph only - full panel |
Data export options |
- text file format(*.txt) |
Minimum PC/Laptop† requirements |
- 1 GHz clock rate |
Operating system † |
Microsoft Windows 2000, 2003, ME, XP, Vista, or Windows 7 (other on request) |
† Não incluido
Impedance values |
10mΩ to 100kΩ |
Admittance values |
10μS to100S |
Capacitance |
0.1 pF to 10 mF |
Inductance |
0.1nH to 10H |
Phase |
+90 to -90 degree; +π/2 to -π/2 |
Standard operation |
approx. 30 msec per frequency step |
With noise reduction |
approx. 60 msec per frequency step |
Additional optional delay time |
settable from 3 msec to 300 msec / frequency step (for high-Q measurements) |
Impedance values |

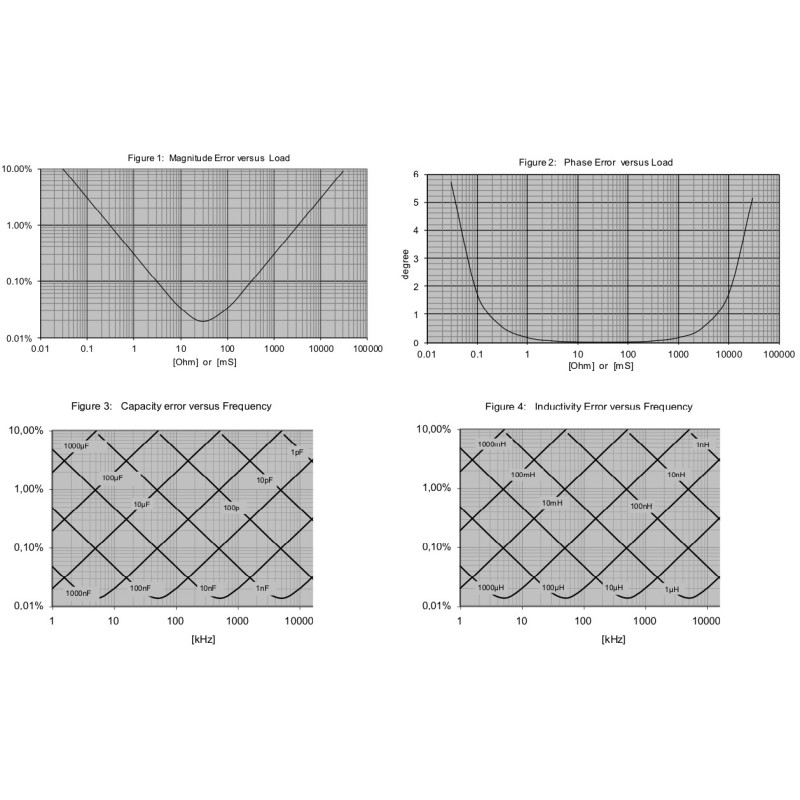

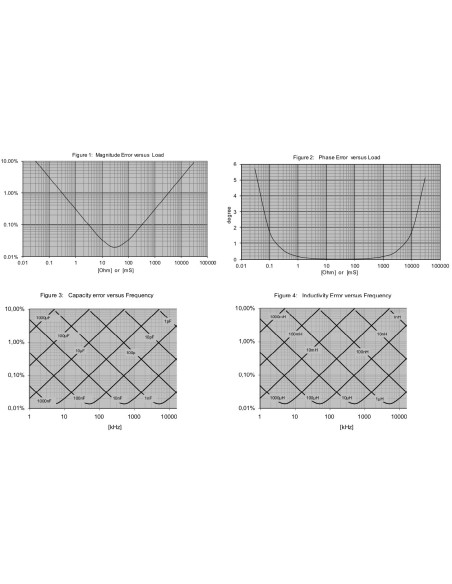

typical full frequency range error (shortened probe): +/-10 mΩ typical single frequency repetitive error (shortened probe): +/- 1 mΩ typical 100 kHz BW error (%), full Z range: (3mΩ/Z + Z/300kΩ•100% (see Fig.1) |
Admittance values |
typical full frequency range error (20 mS): 0.05 % typical full frequency range error (open probe): +/-10 μS typical single frequency repetitive error (open probe): +/- 1 μS typical 100 kHz BW error (%), full Y range: (3μS/Y + Y/300S•100% (see Fig.1) |
Phase |
see Figure 2 |
Capacitance |
see Figure 3 |
Inductance |
see Figure 4 |
