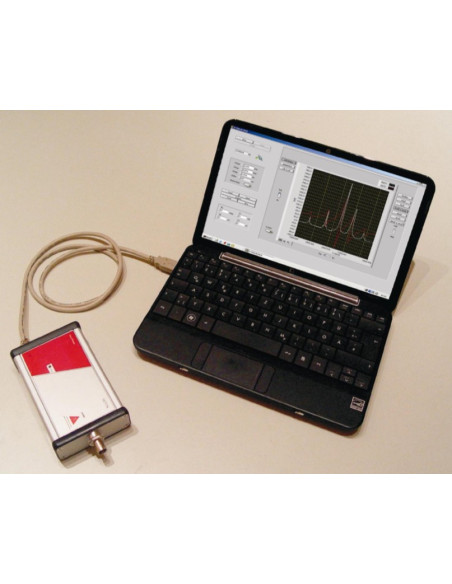

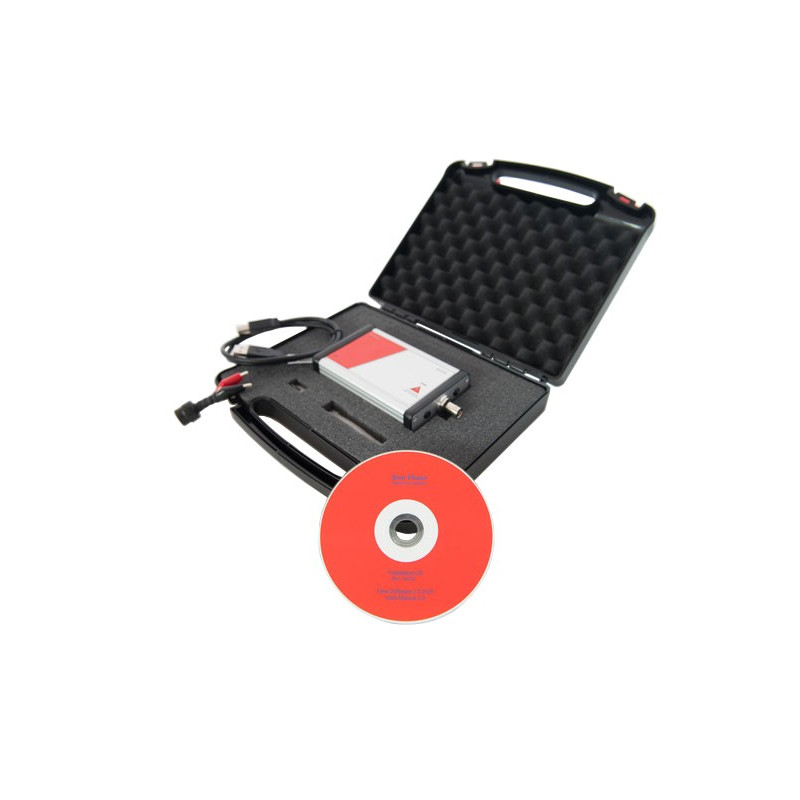

AO-2097k-330 Analizador de Impedancia / Medidor LCR (2097 kHz) / (1 µS a 10 S) / (0.1 Ω a 1 MΩ)
AO-2097k-330
Nuevo
El modelo AO-2097k-330 (para mediciones de impedancia y LCR de hasta 2097 kHz) tiene un rango de frecuencia limitado con esta versión ofrece una cobertura diversificada de probada de impedancia alta.
- Consulta este producto
- Remove this product from my favorite's list.
- Add this product to my list of favorites.
- Imprimir
| Comunicaciones | BNC hembra |
| Rango de Corriente | 1 µS a 10 S |
| Impedancia | 2097 kHz |
| Alimentación: | 5V / 400 mA (a través de USB, no se requiere suministro adicional) |
El analizador de impedancia / medidor LCR están diseñados para mediciones de hasta 16777 MHz (~ 17 kHz).
El Modelo AO-2097k-330 para mediciones entre 1 kHz y 2097 kHz.

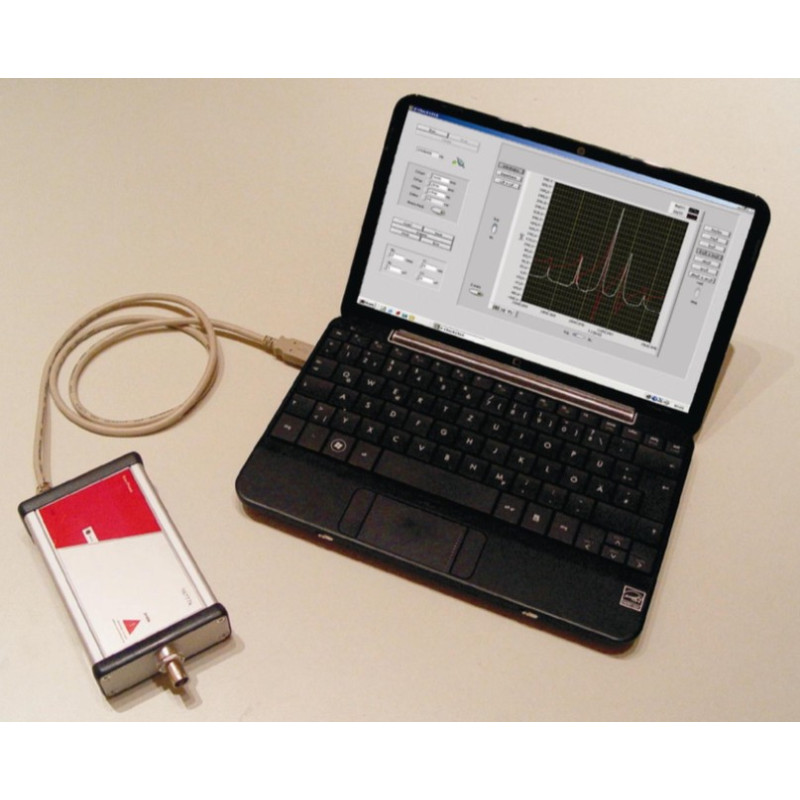

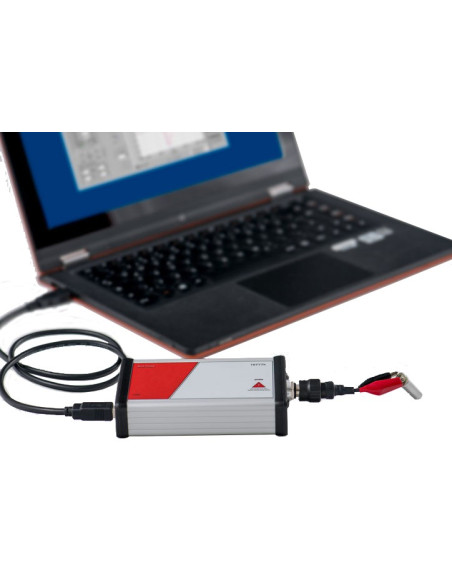

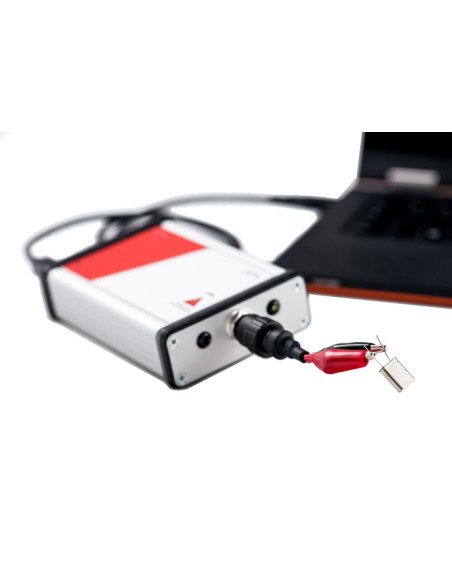

Se pueden operar directamente desde cualquier ordenador portátil o PC estándar sin la necesidad de un paquete de alimentación de batería adicional o suministro principal.
- USB de alimentación y control:
El concepto de alimentación y control USB no solo convierte el instrumento en el más pequeño y más móvil de su tipo, sino que también cuenta con control de PC completamente integrado y adquisición de datos como modo estándar de operación.
- Datos acerca de Analizador de Impedancia:
- Rango de datos:
0.1 Ω a 1 MΩ
1 µS a 10 S
0.1 pF a 1 mF
0.1 nH a 1 H
-Max. precisión:
A 330 Ω < 0.02%
- Rango de frecuencia:
1 kHz A 2097 kHz
- Resolución de frecuencia:
1 Hz
- Estabilidad de frecuencia:
<0.001%
- Tipo de conector:
BNC Hembra
- Operabilidad:
Software de medición SinePhase o API
- Puntos de medición:
Ninguna limitación
- Fuente de alimentación:
5V / 400 mA (a través de USB, no se requiere suministro adicional)
- Dimensiones:
126 mm × 81 mm × 32 mm
- Peso:
0,2 kg
- Protección de la PC:
Conexión USB aislada galvánicamente
- Especificaciones Generales
|
Power consumption |
5 VDC; 400mA |
|
Power source |
USB port |
|
Control interface |
USB port |
|
Built-in protection |
USB interface galvanically isolated (1000 VDC /1min, 3000 VDC /1sec) |
|
Weight |
0.2 kg |
|
Dimensions |
32 x 81 x 126 mm (without connectors) |
|
Operating condition |
-15 to +65 °C / 0 to 150 °F at < 80% humidity, non condensing (extended range on request) |
|
Electromagnetic compliance |
emitted radiation: EN 55011, class B (stringest class) immunity against discharge: EN 61000-4-2, criterion A (highest immunity) immunity against EM fields: EN 61000-4-3, criterion A (highest immunity) |
- Especificaciones de la sonda de puerto
|
Terminal type |
BNC |
|
Output signal amplitude |
measurement on: max. 316 mVp max. 9,6 mAp measurement off: no signal |
|
Probe calibration function |
to compensate individual probes against series and parallel R, parallel C, series R, series L |
- Características de la frecuencia
|
Frequency range |
1 kHz to 2097 kHz |
|
Frequency sweep stepwidth |
1Hz to 250kHz |
|
Frequency resolution |
1 Hz |
|
Absolute frequency error |
typ. +/- 0,001% |
- Modos de visualización
|
Impedance values |
versus frequency: ΙZΙ (Impedance Magnitude), φ (Phase), R (Resistance), X (Reactance) dual plots: ΙZΙ and φ vs.Frequency, R and X vs.Frequency complex plot: X versus R (Nyquist Diagram) |
|
Admittance values |
versus frequency: ΙYΙ (Admittance Magnitude), φ (Phase), G (Conductance), B (Susceptance) dual plots: ΙYΙ and φ vs.Frequency, G and Β vs.Frequency complex plot: B versus G (Nyquist Diagram) |
|
Capacitance |
Capacitance vs. Frequency |
|
Inductance |
Inductance vs. Frequency |
|
Scaling options |
full-scale automatically or manually settable; linear or logarithmic display option for both axis |
- Almacenamiento de datos y manipulación
|
Save/load options |
- save/load measurement as data |
|
Printing options |
- graph only - full panel |
|
Data export options |
- text file format(*.txt) |
- Requisitos del sistema
|
Minimum PC/Laptop† requirements |
- 1 GHz clock rate |
|
Operating system † |
Microsoft Windows 2000, 2003, ME, XP, Vista, or Windows 7 (other on request) |
† No Incluído
- Rango de medición
|
Version |
AO-2097k-33 |
AO-2097k-330 |
|
Impedance values |
10mΩ to 100kΩ |
0.1 Ω to 1000 kΩ |
|
Admittance values |
10μS to 100S |
1μS to 10S |
|
Capacitance |
1pF to10mF |
0.1pF to 1mF |
|
Inductance |
1nH to 10H |
0.1 nH to 1 H |
|
Phase |
+90 to -90 degree; +π/2 to -π/2 |
+90 to -90 degree; +π/2 to -π/2 |
- Precisión de las mediciones (a 21-24 ° C / 70-75 ° F; tiempo de calentamiento 15 min)
|
Version |
AO-2097k-33 |
AO-2097k-330 |
|
|
Impedance values |

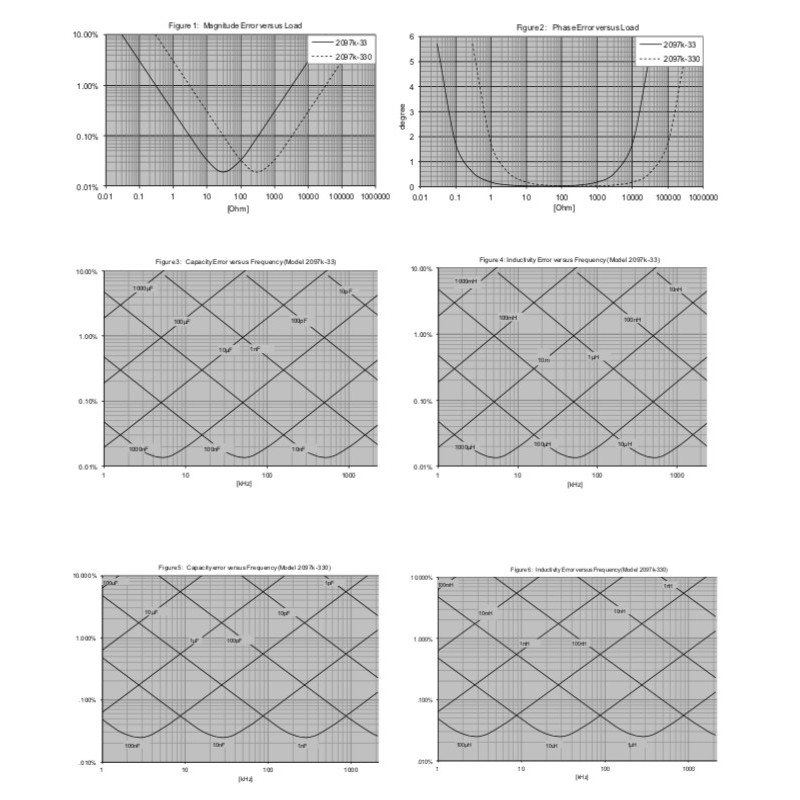

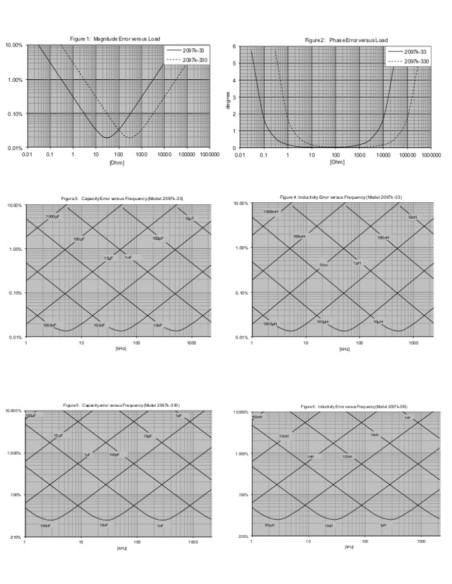

typical full frequency range error (shortened probe): typical single frequency repetitive error (shortened probe): typical 100 kHz BW error (%), full Z range: |
+/-10 mΩ +/- 1mΩ (3mΩ/Z + Z/300kΩ•100% (Fig.1) |
+/-100 mΩ +/- 10mΩ
|
|
Admittance values |
typical full frequency range error (open probe): typical single frequency repetitive error (open probe): typical 100 kHz BW error (%), full Y range: |
+/-10 μS +/- 1μS (3μS/Y + Y/300S•100% |
+/-1 μS +/-0.1 μS (0.3μS/Y + Y/30S•100% |
|
Phase |
see Figure 2 |
see Figure 2 |
|
|
Capacitance |
see Figure 3 |
see Figure 5 |
|
|
Inductance |
see Figure 4 |
see Figure 6 |
- Tiempo de medición
|
Standard operation |
approx. 30 msec per frequency step |
|
With noise reduction |
approx. 60 msec per frequency step |
|
Additional optional delay time |
settable from 3 msec to 300 msec / frequency step (for high-Q measurements) |
