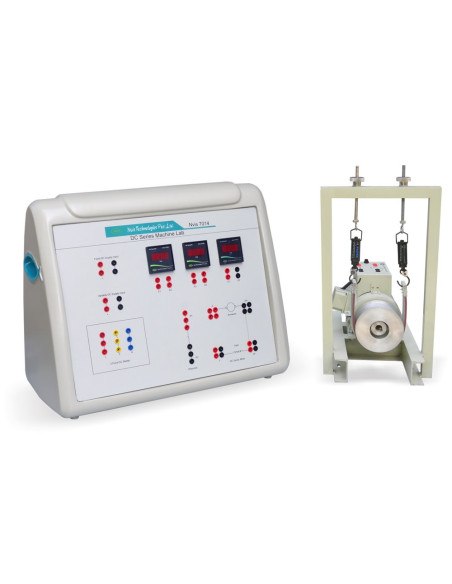

Nvis 7014 Laboratório de Máquinas da Série DC

Reference: Nvis7014

Condition: New

Este produto inclui experimentos como características de operação e controle de velocidade da DC Series Machine. Os alunos podem ficar cientes dos métodos através dos quais a velocidade do motor da série DC pode ser controlada. O sistema de treinamento inclui terminais para reostato e partida, para que esses dispositivos possam ser conectados externamente ao painel.

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

Geral
Especificações
Lista de Experiências
Data sheet
Download

Categoria	Laboratórios

Nvis7014 Download (618.33k)

Nvis 7014 Laboratório de Máquinas da Série DC é um produto importante e projetado exclusivamente para laboratórios elétricos. As máquinas de corrente contínua são uma parte importante do currículo de engenharia elétrica. Este painel desempenha um papel vital ao permitir que os alunos tenham uma compreensão básica do princípio de funcionamento da máquina de corrente contínua. Ele fornece conteúdo de aprendizagem completo para melhorar o conhecimento prático e explica aos alunos os conceitos fundamentais da máquina da série DC.

Todas as conexões e a aparência do painel são projetadas de forma que os alunos possam fazer conexões por conta própria. Todos os circuitos de proteção são construídos de tal forma que quase não há possibilidade de falha ou perigo para o usuário.

Características:

- Máquina com arranjo de carga mecânica
- Equipado com tacômetro digital
- A placa de controle consiste em material FRP de alta qualidade para oferecer máxima segurança aos usuários
- Máquina com isolamento Classe "B"
- Base / canal para trabalho pesado
- Tambor / polia de freio com sistema de supressão de calor
- Projetado com todos os regulamentos de segurança em mente
- Representação diagramática para facilidade de conexões
- Design exclusivo e compacto
- Tutorial de produto on-line

- DC Machine:
           -- Type: Series
           -- Rating: 1 HP
           -- Voltage rating: 220 V ± 10 % (Please refer specification on machine)
           -- Speed: 1500 RPM ± 5 %
           -- Insulation: Class ‘B’
- Loading Arrangement: Mechanical
- Brake Drum / Pulley: Aluminum Casted
- Digital Meters used:
           -- DC Voltmeter: 300 V
           -- DC Ammeter: 5 A (2 Nos.)
- Digital Tachometer: 20,000 RPM
- Optional:
           -- DC Power Supply (Nvis 725A)
           -- Rheostat 2.8 A, 220 O

- Estudo das Características Operacionais do Motor da Série DC
- Estudo do Controle de Velocidade do Motor Série DC utilizando Controle de Corrente de Campo
- Estudo do Controle de Velocidade do Motor Série DC utilizando o Controle de Tensão de Armadura
