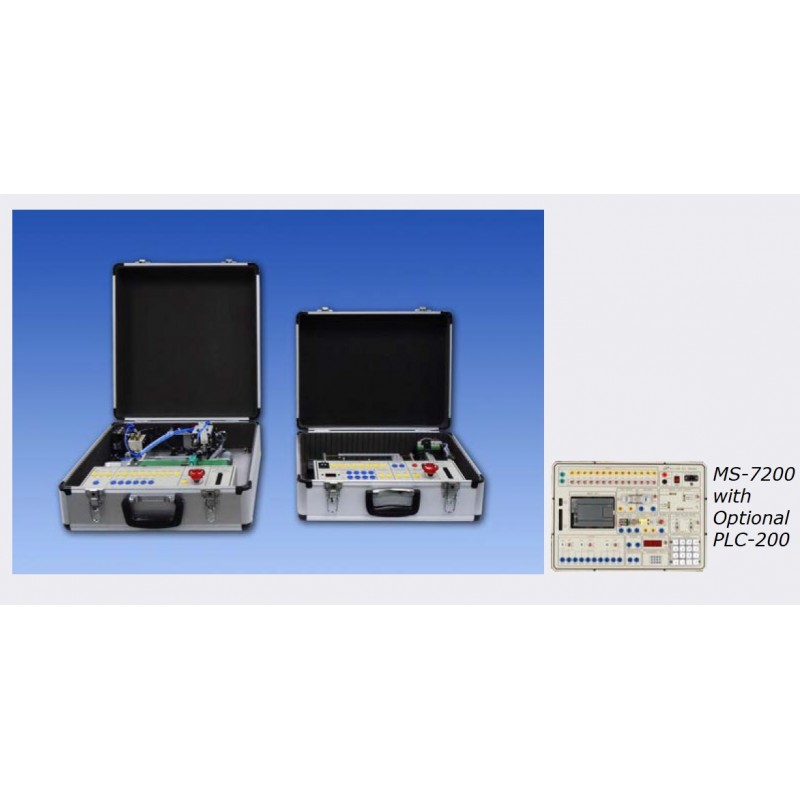

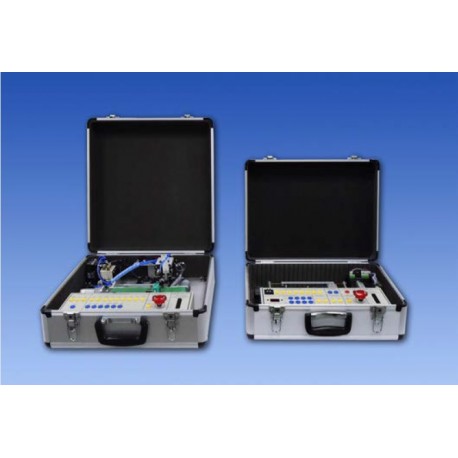

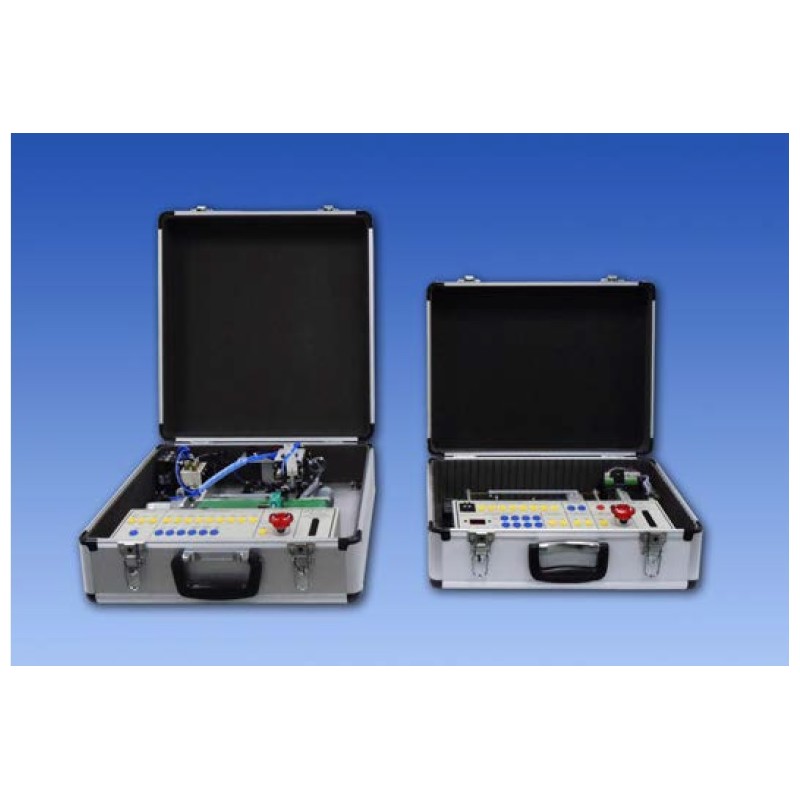

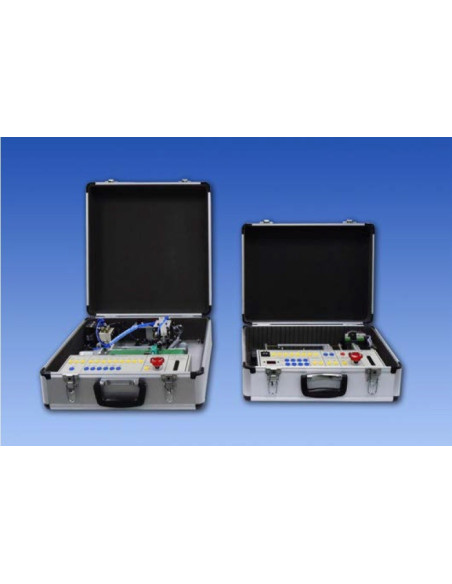

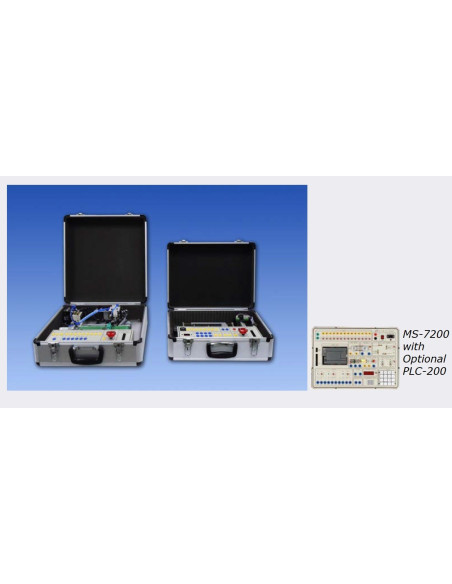

MS-7200 Sistema de Entrenamiento Portátil de Mecatrónica (para PLC-200)

1. Su tamaño portátil facilita la realización de experimentos en la mesa de laboratorio.
2. Utilizar enchufes y enchufes de seguridad de 4 mm para interconexiones de terminales de dispositivos para garantizar la seguridad física de los usuarios.
3. El estado de las señales de entrada y salida se monitorea y se muestra en el LED de estado cercano.
4. Enchufes de E / S coloridos para representar diferentes funciones del puerto: enchufes amarillos para entrada de señal, enchufes azules para salida de señal, enchufe rojo para entrada de alimentación de CC, enchufe negro para tierra de alimentación de CC.
5. La interfaz externa admite extensiones que son particularmente adecuadas para PLC-200.


Características del robot de clasificación automática MS-7001:

1. Adecuado para principiantes en PLC
2. Capacitación sistemática para aprendices
3. Abundantes prácticas experimentales
    a. Seis prácticas básicas (experimento 1 - 6) para aprender instrucciones básicas de PLC
    segundo. Seis prácticas avanzadas (experimento 7-12) para actualizar la capacidad de programación del PLC.
4. Aplicaciones de control generalizadas:
Control de motor DC, varios sensores, control de cilindro neumático, control y detección de posición para mesa deslizante, práctica de cableado PLC.


Características del posicionador lineal MS-7002:

1. Uso de motor paso a paso para impulsar un mecanismo deslizante.
2. Diversas aplicaciones para el servocontrol.
3. Combinando interruptores de palanca BCD y un LED de 7 segmentos en el entrenador.
4. Proporcionar un interruptor de límite para evitar el movimiento excesivo de la guía deslizante

MS-7001 Robot clasificador automático

   1. Control de posición del cinturón del transportador
   2. Detección y clasificación de piezas de trabajo
   3. Control arriba / abajo del cilindro eje Z
   4. Cilindro giratorio derecho / control izquierdo
   5. Control del generador de vacío
   6. Control de posición de la mesa deslizante
   7. Control de robot de selección y colocación de 3 ejes
   8. Recoger y colocar en la cinta transportadora
   9. Almacenar piezas de trabajo secuencialmente
  10. Clasificación de la pieza y control de almacenamiento
  11. Control de carga del transportador
  12. Control automático de carga-descarga



MS-7002 Posicionador lineal

   1. Control de movimiento lineal
   2. control de posición de bucle abierto
   3. Control de vibración y par
   4. Tiempo de posicionamiento y control de velocidad
   5. Control de posición de lazo cerrado
   6. Control de aceleración-aceleración lineal
   7. Posicionamiento con ruedecilla y pantalla de 7 segmentos
   8. Enseñanza del control de una sola posición
   9. Control de velocidad múltiple
  10. control de múltiples posiciones

Con MS-7001:

1. Tubo neumático de 6 mm
2. Pieza de trabajo: tres tipos de pieza de trabajo
3. Cables de conexión x 1 juego
4. Cable plano de 40 pines x 1 pieza
5. Manual de experimentos


Con MS-7002:

1. Cables de conexión 1 juego
2. Cable plano de 40 pines x 1 pieza
3. Manual de experimentos

OPCIONES NECESARIAS PARA ESTE SISTEMA:

1. Compresor de aire
    -  Tanque de aire: 25L ± 10%
    -  Max. Presión: 10 kg / cm
    -  Velocidad de flujo: 90 L / min ± 10%
2. Instructor PLC-200
3. USB/PPI Multi - Master
4. PASO 7- CD del software Micro/WIN

Entrenador PLC-200:
• Unidad principal del PLC: SIEMENS SIMATIC S7-224
• Entrada digital: 14
• Salida digital: 10
2. USB/PPI Multi - Master
3. PASO 7- CD del software Micro/WIN

EL SISTEMA DE ENTRENAMIENTO DE MECATRÓNICA PORTÁTIL MS-7200 (PARA PLC-200) INCLUYE:
ROBOT DE CLASIFICACIÓN AUTOMÁTICA MS-7001: 1 PIEZA
POSICIONADOR LINEAL MS-7002: 1 PIEZA
CONTROLADOR LÓGICO PROGRAMABLE PLC-200: 2 PIEZAS
PASO 7- CD DE SOFTWARE MICRO / WIN: 2 PIEZAS
CABLE MULTI-MAESTRO USB / PPI: 2 PIEZAS

PREPARAR LOCALMENTE PARA FUNCIONAR CON EL MS-7200:
►PC / PORTÁTIL X 2 PIEZAS
► COMPRESOR DE AIRE
