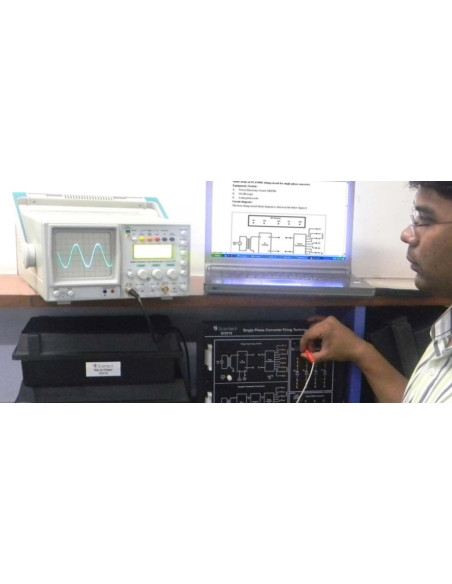

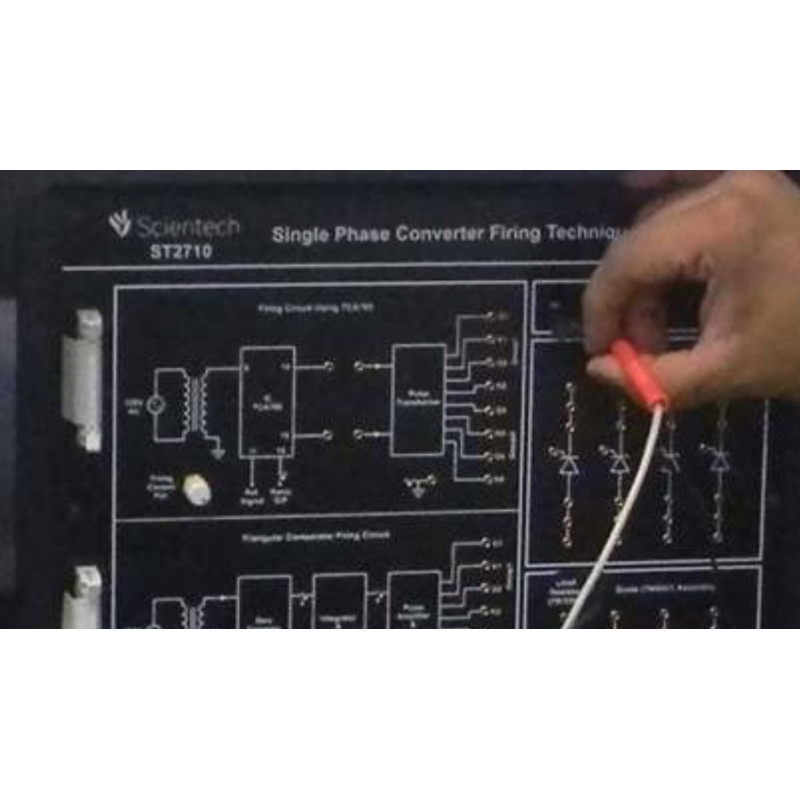

Scientech2710 Técnicas de Disparo de Conversor Monofásico

O Scientech 2710 é uma plataforma de aprendizado que ajuda os alunos a entender o projeto de rascunho TCA785 e o esquema de disparo comparativo triangular para a realização de retificadores controlados por fase única. 2710 também é útil para que os alunos compreendam o controle do ângulo de disparo em várias configurações de retificadores, como configurações de meia onda, onda completa, ponte, simétrica e assimétrica. Esta plataforma possui fontes de alimentação AC e DC incorporadas, conectores para fazer interconexões diferentes no circuito e um material de aprendizado abrangente.

• Built in power supply.
• Easy to operate and understand.
• Two firing circuits on single board.
• Gradual firing angle control upto 180 degree.
• Test points to observe output of different blocks.
• On board AC sources of 15 V and 18 V.
• More than six experiments can be performed on single board.

• Estudo dos circuitos de tripulação TCA 785 IC.

• Estudo do circuito triangular de triagem do comparador

• Estudo do retificador controlado pela meia onda

• Estudo do retificador de ponto médio controlado por onda completa

• Estudo do retificador de ponte totalmente controlado

• Estudo da configuração do ânodo comum do retificador

• Estudo da configuração comum do cátodo do retificador

• Estudo da configuração assimétrica do retificador
