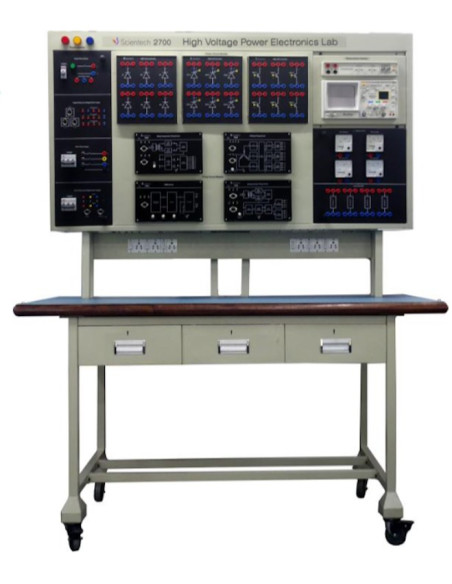

Scientech2700 Laboratorio Electrónico de Potencia de Alta Tensión

Scientech2700 Laboratorio Electrónico de Potencia de Alta Tensión es un banco de trabajo compacto y listo para usar. En este banco de trabajo hay diversas aplicaciones y experimentos de Power Diode y SCR además puede aplicarse diferentes configuraciones de carga.

El laboratorio de electrónica de potencia de alto voltaje Scientech 2700 cubre los principios y el funcionamiento de los circuitos de control de tiristores trifásicos y monofásicos.

Scientech2700 Laboratorio Electrónico de Potencia de Alta Tensión se  ha diseñado en posición vertical y con suficiente espacio para trabajar, este banco de trabajo está disponible con mesa y sin mesa.

• On Board Single Phase (Mains) Power Supply
• On Board Single Phase Low Voltage Power Supply
• On Board Three Phase (Mains) Power Supply
• On Board Three Phase Low Voltage Power Supply
• MCB is provided for Three Phase Input AC Supply for safety purpose
• MCB is provided at front panel for Single Phase Supply, Three Phase Supply and Three Phase Low Voltage Power Supply
• Red, Yellow and Blue indicator at front panel for indication of Three Phase Input Supply

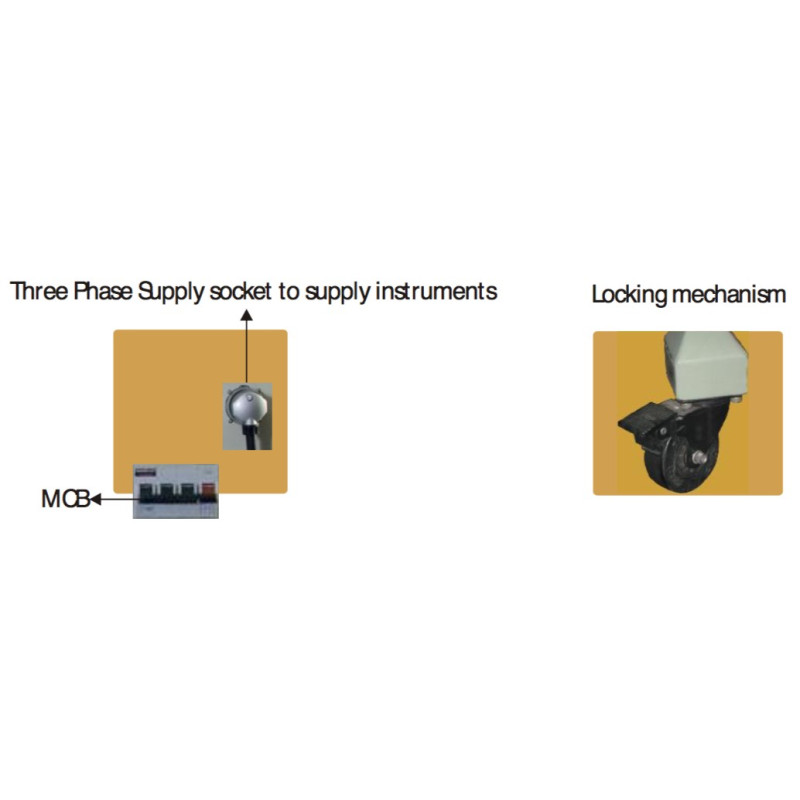

• Three Phase Socket provided at back panel for Three Phase Input Supply
• One Extension board on bench
• On Board Oscilloscope  with Power Scope
• On Board DC Voltmeter& Ameter for DC Voltage Measurement
• On Board AC Voltmeter& Ameter for AC Voltage Measurement
• On Board Load Assembly
• On Board Single Phase Firing Circuit
• On Board Three Phase Firing Circuit
• On Board PWM Circuit

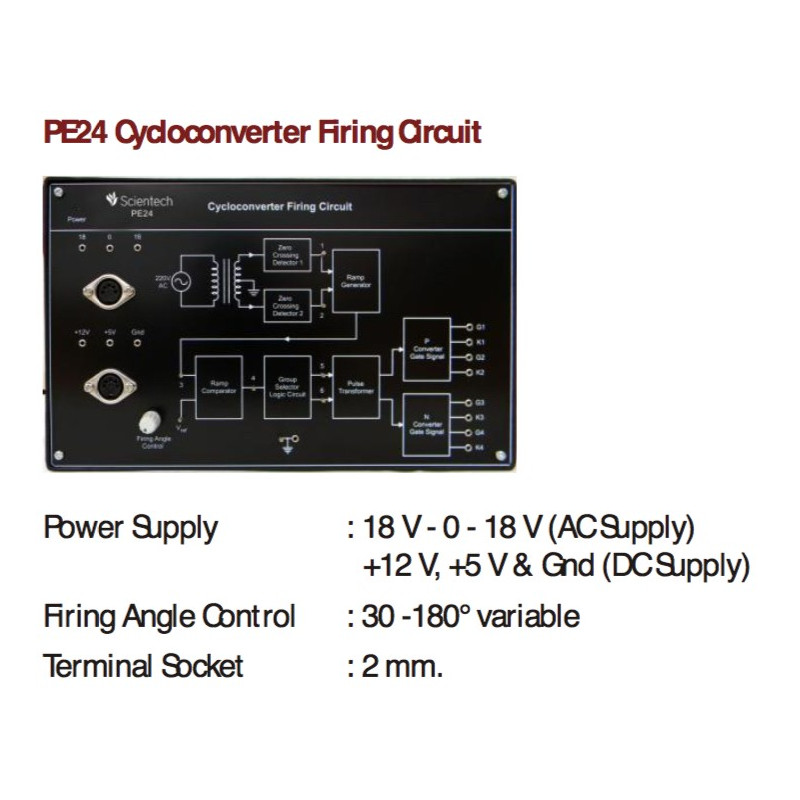

• On Board Cycloconverter Firing Circuit
• Test point provided for check output at different blocks in Firing Circuit
• Single Phase Firing Angle Control  30-180 º
• Three Phase Firing Angle Control  30-150 º
• Cycloconverter Firing Angle Control 30-180 º
• On Board Pulse Amplifier & Isolation Section

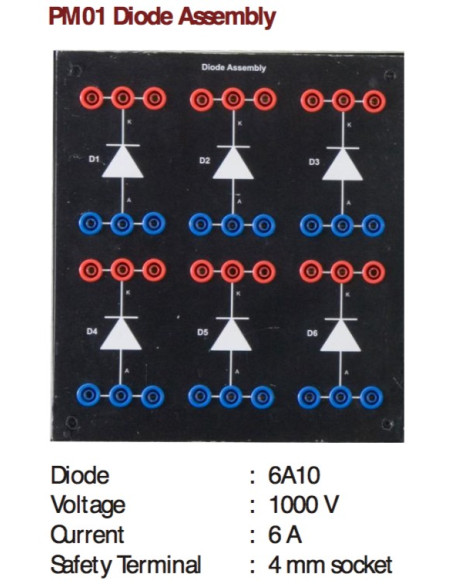

• On Board Diode Assembly

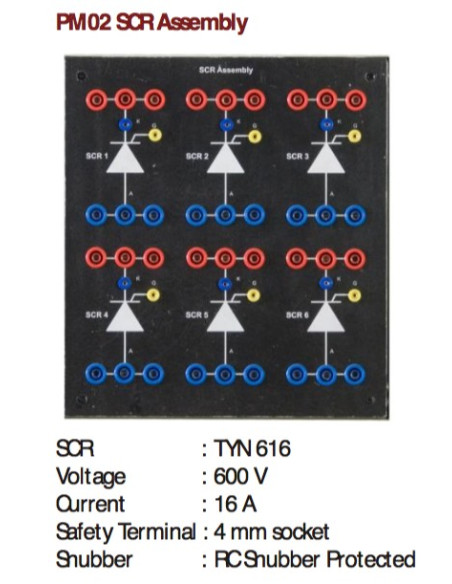

• On Board SCR Assembly
• On Board IGBT Assembly
• Internal RC snubber circuit in Power Circuit Module
• 2 mm and 4 mm Socket provided to make different connections
• Easily replaceable Firing Circuit and Power Circuit Module
• Four 200 W Bulb as Lamp Load
• Universal Motor 1/8 HP as Motor Load
• Short Circuit Protection
• Easy to operate and understand
• Wheel (with locking mechanism) is provided at legs of workstation so that it can be easily moved
• Exhaust fan at back panel for cooling

• Suministro y fuente de alimentación monofásica de baja tensión

• Rectificador no controlado de media onda en la carga de la lámpara y la carga del motor

• Rectificador incontrolado de media onda en la carga del motor con diodo de libre circulación

• Rectificador no controlado de onda completa en la carga de la lámpara y la carga del motor

• Rectificador incontrolado de onda completa en la carga del motor con diodo de libre circulación

• Puente Rectificador no controlado en la carga de la lámpara y la carga del motor

• Puente Rectificador no controlado en la carga del motor con diodo de marcha libre

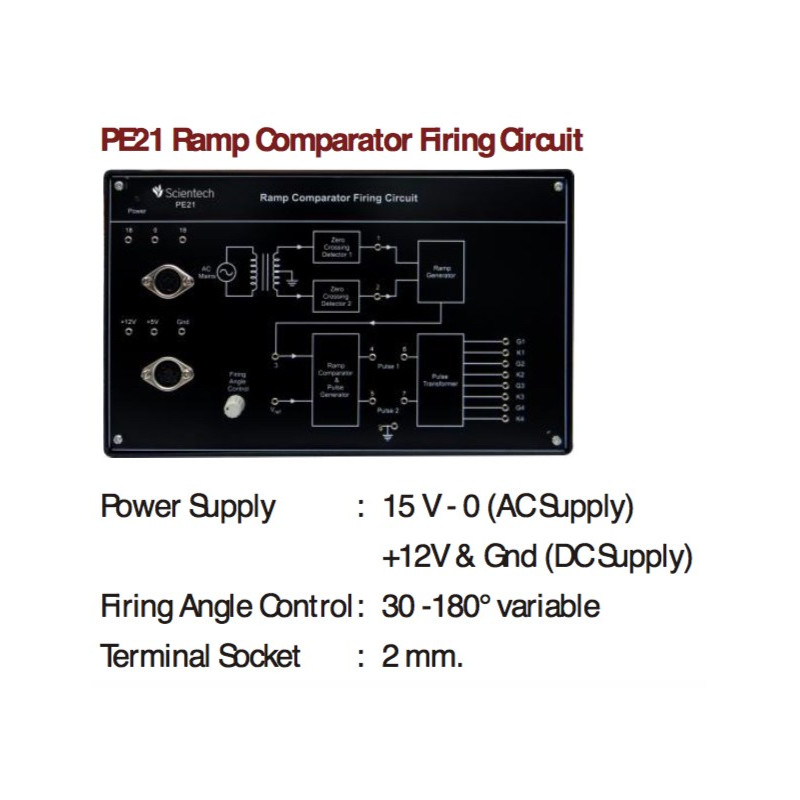

• Rampa y circuito de encendido del comparador

• Rectificador controlado por media onda en la carga de la lámpara y la carga del motor

• Rectificador controlado por media onda en la carga del motor con diodo de libre circulación

• Rectificador controlado por onda completa en la carga de la lámpara y la carga del motor

• Rectificador controlado por onda completa en la carga del motor con diodo de libre circulación

• Rectificador controlado por puente en la carga de la lámpara y la carga del motor

• Rectificador controlado por puente en la carga del motor con diodo de libre circulación

• Configuración del cátodo común de semiconversores en la carga de la lámpara
