Sensor de humedad de suelo TRIME-PICO IPH/T3

Con el TRIME-PICO IPH/T3 puedes determinar perfiles de humedad en profundidad de manera rápida, fiable, no destructiva y completamente sin fuentes de radiación radiactiva.

Aplicaciones y beneficios del TRIME-PICO IPH/T3

• Captura de perfiles de humedad hasta una profundidad de 3m
• Longitudes de cable de hasta 25m disponibles
• Gran volumen de medición: >3000ml
• Ideal para suelos con altas conductividades
• Robusto y probado en uso
• Las mediciones de perfil son posibles en incrementos de 18 cm
• La alternativa ideal a las sondas de neutrones radiactivas y a las sondas de tubo capacitivas
• Rango de medición de 0…60 vol.% de humedad
• Perfecto para controlar varios puntos de medición con un solo sistema de medición

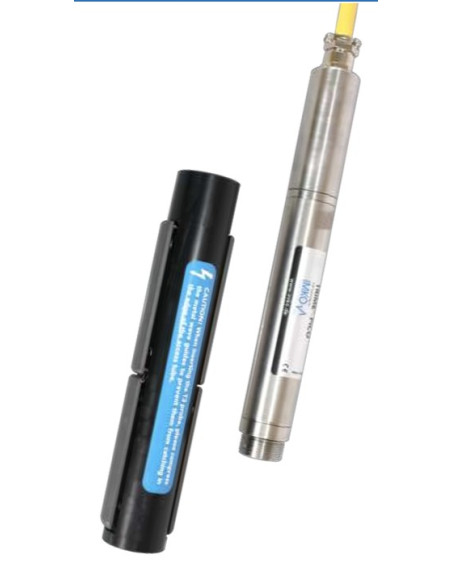

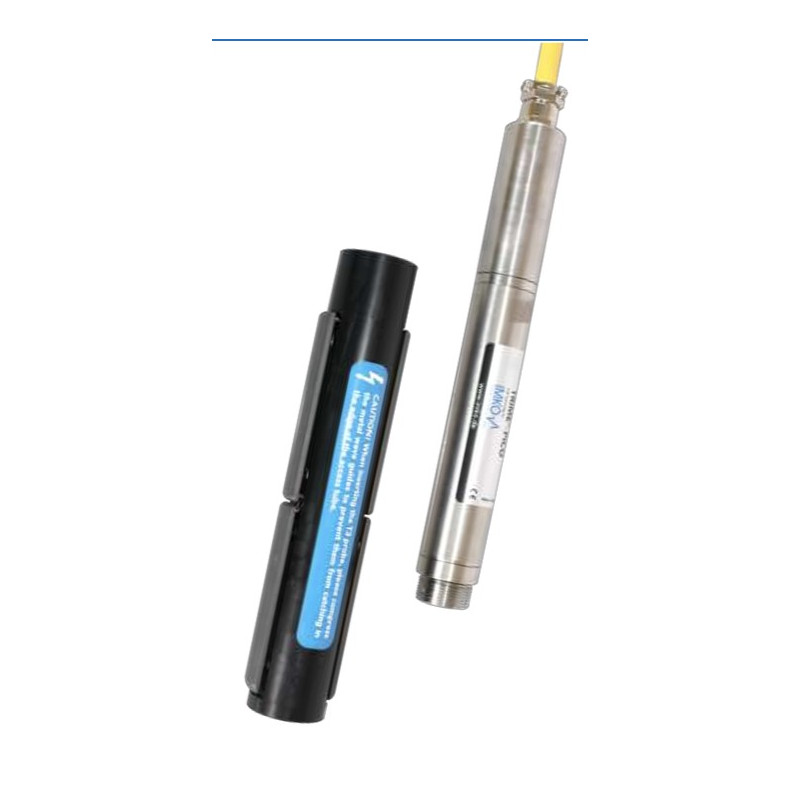

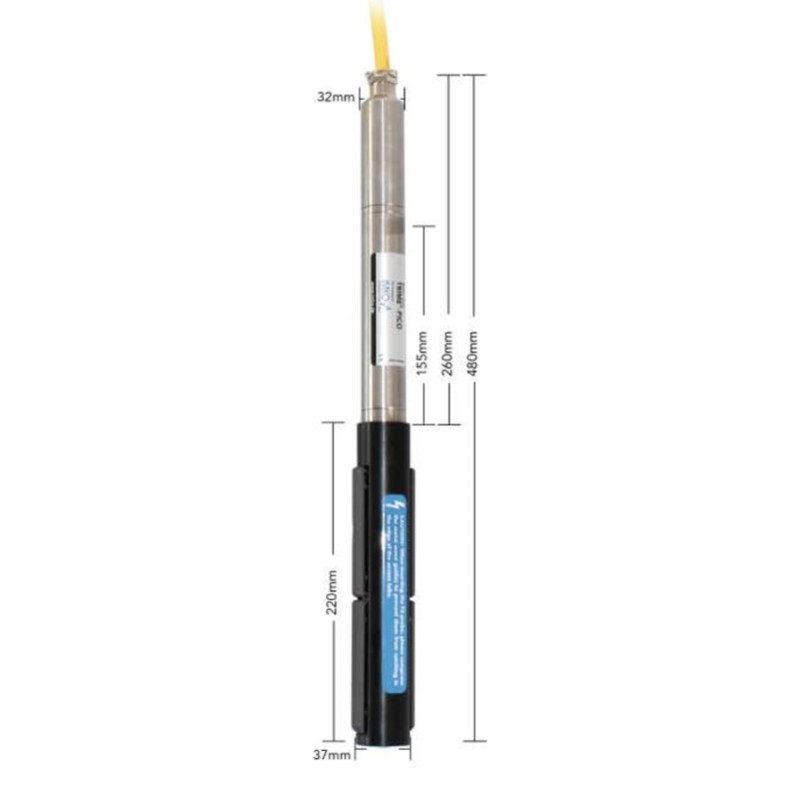

• Consiste en un cuerpo cilíndrico de PVC con placas de resorte de cuatro partes

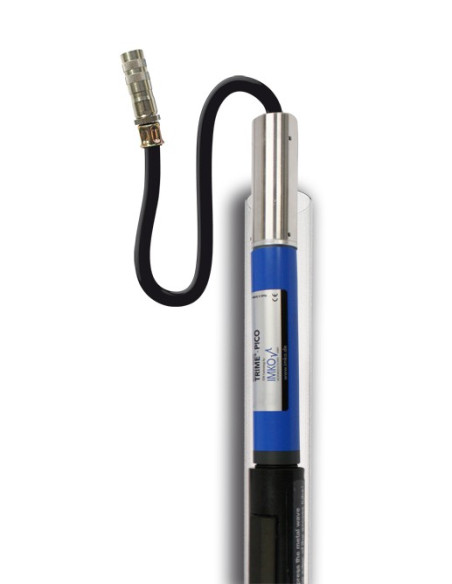

• Mediciones en tubos plásticos de plástico TECANAT, estable y resistente a golpes

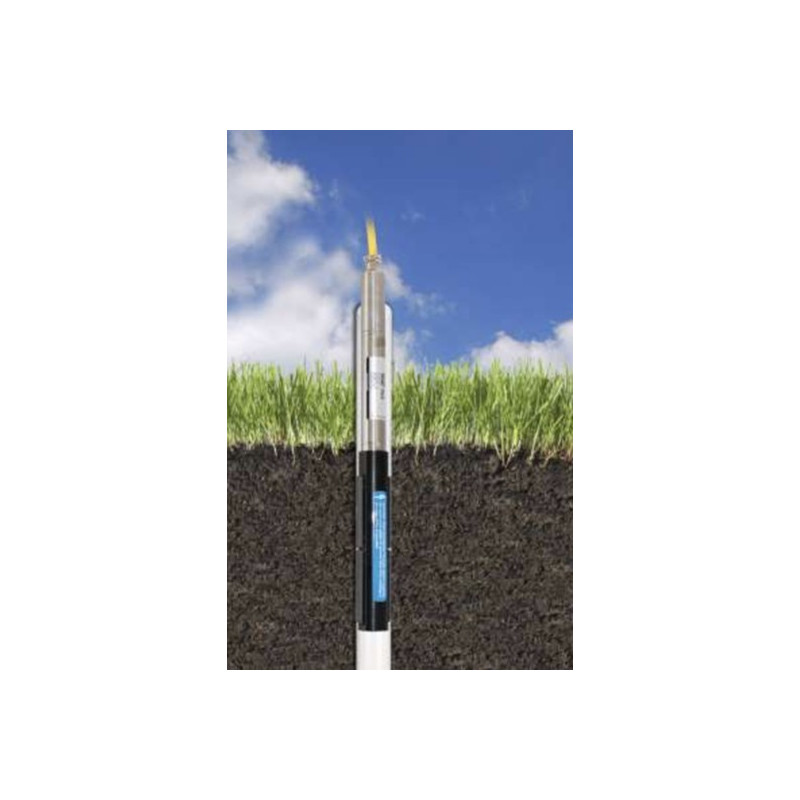

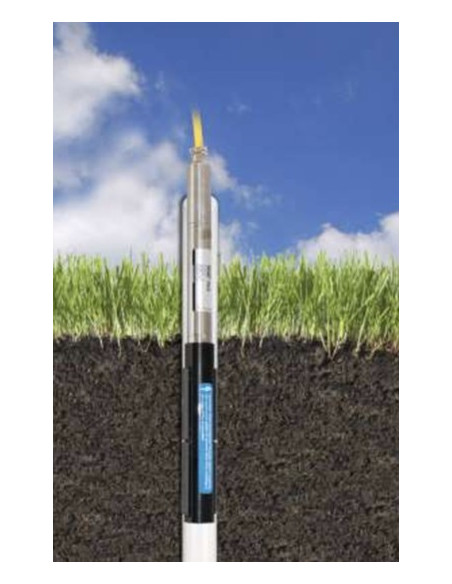

• Los tubos se hunden antes de la medición y permanecen allí durante la medición

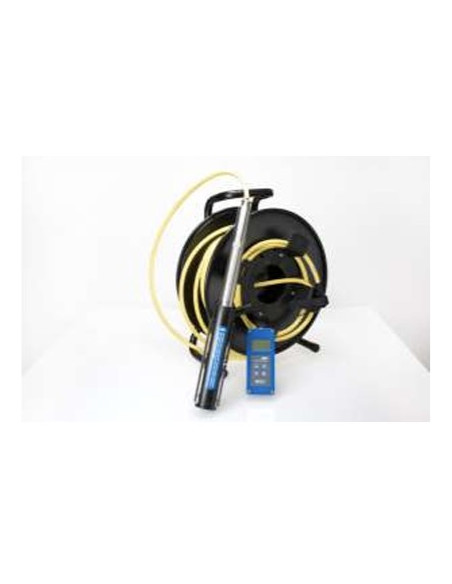

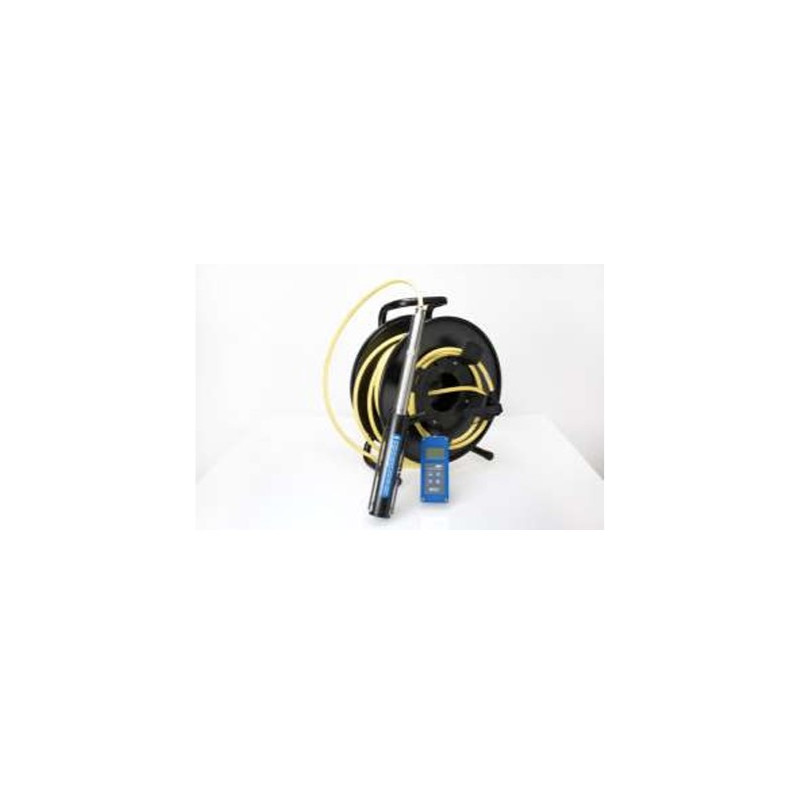

• Óptimo para uso móvil con PICO-BT debido a su robustez mecánica
• A través de la salida analógica (0..1V o 4..20mA) el dispositivo se puede conectar a cualquier registrador de datos común
• El procedimiento de perforación TRIME asegura la instalación con el mejor contacto entre el tubo y el medio circundante

Principio de funcionamiento

Se crea un impulso TDR de alta frecuencia de 1GHz, que corre a lo largo de las medias conchas metálicas y establece un campo electromagnético alrededor de los conductores y con eso la sonda de tubo TRIME. Al final de los conductores el impulso se refleja completamente y regresa a la fuente. El tiempo del impulso (10ps…2ns) está directamente conectado al contenido volumétrico de agua del medio medido a través de la constante dieléctrica. Ya después de dos a tres segundos se muestra el valor de humedad medido.

La profundidad efectiva de penetración del campo de medición comprende alrededor de 15 cm. El campo de medición es más sensible directamente en la superficie del tubo, la sensibilidad disminuye exponencialmente con la creciente distancia.
