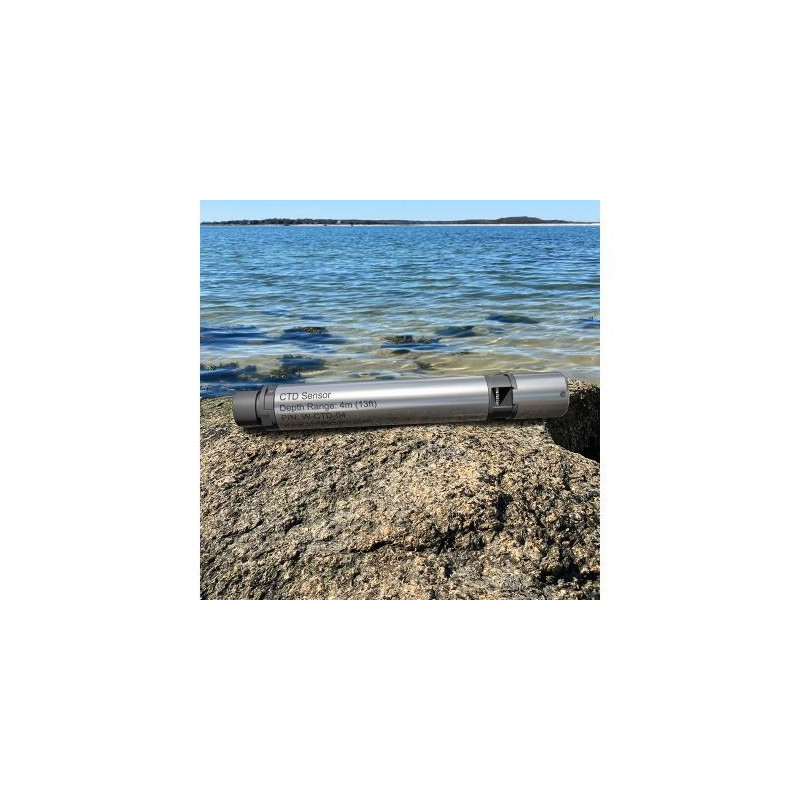

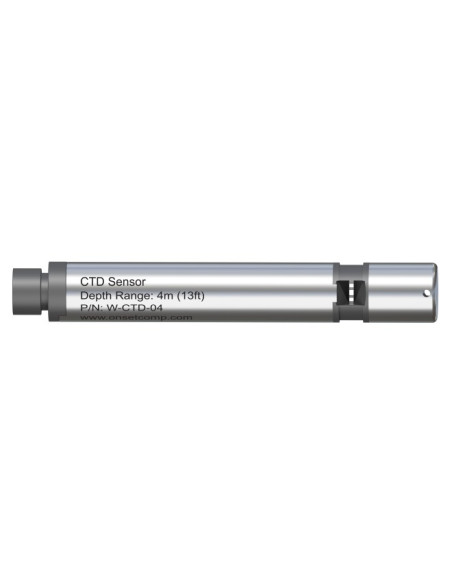

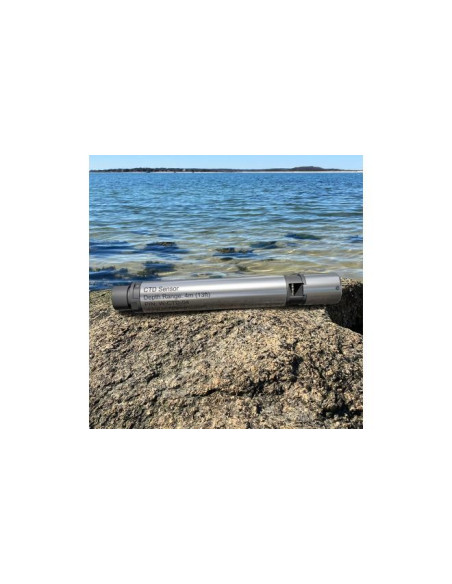

Sensor de Condutividade/Temperatura/Profundidade (CTD)

Reference:

Manufacturer: Onset

Condition: New

Sensor de Condutividade/Temperatura/Profundidade para uso com os registradores de água HOBO MX800 Series, disponível para profundidades de 13, 30, 100 ou 250 pés em uma ampla gama de ambientes subaquáticos; para uso em água doce ou salgada.

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

Selecione o Sensor

Adicionar à Lista de desejos

GERAL
ESPECIFICAÇÕES
Download

MX800 Series User Guide Download (5.49M)

MX801 Quick Start Guide Download (453.65k)

MX802 Quick Start Guide Download (1.19M)

O sensor CTD é um sensor intercambiável que funciona com os registradores de água da série HOBO MX800 para medir condutividade, temperatura e nível de água. Com este sensor conectado a um registrador da série HOBO MX800, o registrador também pode calcular condutância específica, salinidade e sólidos totais dissolvidos (TDS).

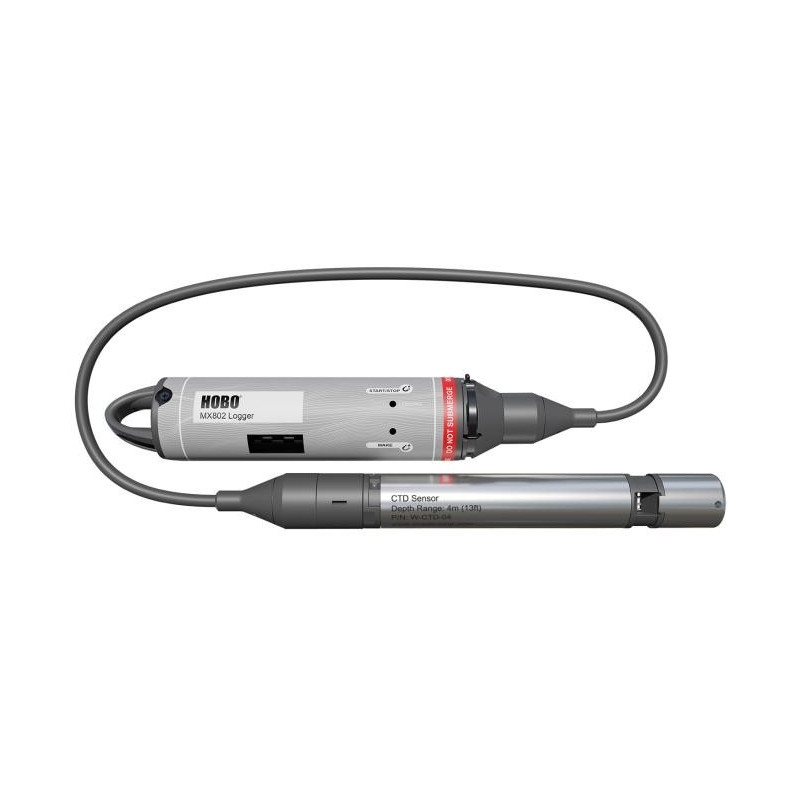

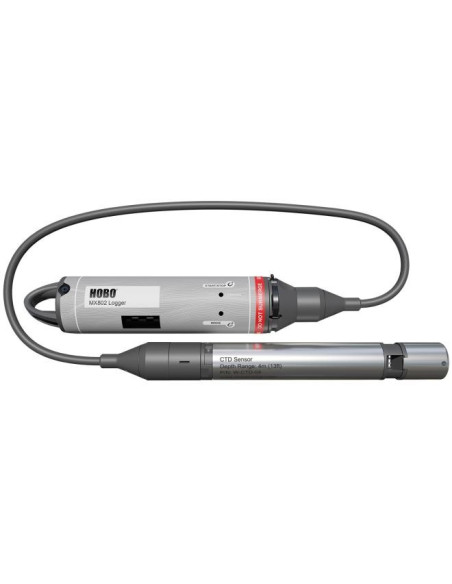

O sensor CTD pode ser conectado diretamente ao modelo totalmente submersível MX801 ou conectado via cabo ao modelo de leitura direta MX802, que não exige a retirada do sensor da água para baixar os dados.

Características

Sensor de condutividade de 4 eletrodos: Fornece uma ampla faixa de medição para monitorar água doce ou salgada.
Sensor de condutividade centralizado: Minimiza os efeitos de poços de calmaria ou proteções.
Durável sensor de nível de água cerâmico: Localizado na ponta do sensor para medição precisa de níveis de água rasos.
Obtenha o nível de água diretamente com o MX802: Não é necessário pós-processamento.
Diâmetro de 1”: Para uso em poços estreitos (com cabo para o MX802 acima do poço).
Posicionamento do sensor de temperatura próximo à ponta do sensor: Para um tempo de resposta rápido.
Aço inoxidável especialmente tratado: Resiste em água salgada.

Medições de Condutividade
Faixa de Medição	Condutividade elétrica e condutância específica: 0 a 100.000 µS/cm Salinidade usando PSS-78: 2 a 42 PSU Sólidos Totais Dissolvidos (TDS): 0 a 100.000 mg/L
Faixa Calibrada	Condutividade elétrica: 50 a 80.000 µS/cm 5° a 35°C 41° a 95°F
Precisão	Condutividade: +/-2% ou 15 µS/cm, o que for maior Salinidade: +/-2% da leitura ou 0.1 PSU, o que for maior
Resolução	Condutividade: 0.1 µS/cm de 0 a 1.000 µS/cm 1 µS/cm de 1.000 a 10.000 µS/cm 10 µS/cm de 10.000 a 100.000 µS/cm TDS: 0.1 mg/L Salinidade: 0.01 PSU
Tempo de Resposta	1 segundo a 90% em temperatura estável

Medições de Pressão Absoluta e Nível de Água W-CTD-01

Faixa	0 a 207 kPa (0 a 30 psia); aproximadamente 0 a 9 m (0 a 30 ft) de profundidade de água ao nível do mar, ou 0 a 12 m (0 a 40 ft) de água a 3.000 m (10.000 ft) de altitude
Faixa Calibrada de Fábrica	69 a 207 kPa (10 a 30 psia), 0° a 40°C (32° a 104°F)
Pressão de Ruptura	310 kPa (45 psia) ou 18 m (60 ft) de profundidade
Precisão do Nível de Água*	Erro típico: ±0.05% FS, 0.5 cm (0.015 ft) de água Erro máximo: ±0.1% FS, 1.0 cm (0.03 ft) de água
Precisão da Pressão Bruta**	±0.3% FS, 0.62 kPa (0.09 psi) de erro máximo
Resolução	<0.02 kPa (0.003 psi), 0.21 cm (0.007 ft) de água
Tempo de Resposta da Pressão***	<1 segundo a 90% em temperatura estável

Medições de Pressão Absoluta e Nível de Água W-CTD-02

Faixa	0 a 400 kPa (0 a 58 psia); aproximadamente 0 a 30.6 m (0 a 100 ft) de profundidade de água ao nível do mar, ou 0 a 33.6 m (0 a 111 ft) de água a 3.000 m (10.000 ft) de altitude
Faixa Calibrada de Fábrica	69 a 400 kPa (10 a 58 psia), 0° a 40°C (32° a 104°F)
Pressão de Ruptura	500 kPa (72.5 psia) ou 40.8 m (134 ft) de profundidade
Precisão do Nível de Água*	Erro típico: ±0.05% FS, 1.5 cm (0.05 ft) de água Erro máximo: ±0.1% FS, 3.0 cm (0.1 ft) de água
Precisão da Pressão Bruta**	±0.3% FS, 1.20 kPa (0.17 psi) de erro máximo
Resolução	<0.04 kPa (0.006 psi), 0.41 cm (0.013 ft) de água
Tempo de Resposta da Pressão***	<1 segundo a 90% em temperatura estável

Medições de Pressão Absoluta e Nível de Água W-CTD-03

Faixa	0 a 850 kPa (0 a 123.3 psia); aproximadamente 0 a 76.5 m (0 a 251 ft) de profundidade de água ao nível do mar, ou 0 a 79.5 m (0 a 262 ft) de água a 3.000 m
Faixa Calibrada de Fábrica	69 a 850 kPa (10 a 123.3 psia), 0° a 40°C (32° a 104°F)
Pressão de Ruptura	1.200 kPa (174 psia) ou 112 m (368 ft) de profundidade
Precisão do Nível de Água*	Erro típico: ±0.05% FS, 3.8 cm (0.125 ft) de água Erro máximo: ±0.1% FS, 7.6 cm (0.25 ft) de água
Precisão da Pressão Bruta**	±0.3% FS, 2.55 kPa (0.37 psi) de erro máximo
Resolução	<0.085 kPa (0.012 psi), 0.87 cm (0.028 ft) de água
Tempo de Resposta da Pressão***	<1 segundo a 90% em temperatura estável

Medições de Pressão Absoluta e Nível de Água W-CTD-04

Faixa	0 a 145 kPa (0 a 21 psia); aproximadamente 0 a 4 m (0 a 13 ft) de profundidade de água ao nível do mar, ou 0 a 7 m (0 a 23 ft) de água a 3.000 m (10.000 ft) de altitude
Faixa Calibrada de Fábrica	69 a 145 kPa (10 a 21 psia), 0° a 40°C (32° a 104°F)
Pressão de Ruptura	310 kPa (45 psia) ou 18 m (60 ft) de profundidade
Precisão do Nível de Água*	Erro típico: ±0.075% FS, 0.3 cm (0.01 ft) de água Erro máximo: ±0.15% FS, 0.6 cm (0.02 ft) de água
Precisão da Pressão Bruta**	±0.3% FS, 0.43 kPa (0.063 psi) de erro máximo
Resolução	<0.014 kPa (0.002 psi), 0.14 cm (0.005 ft) de água
Tempo de Resposta da Pressão***	<1 segundo a 90% em temperatura estável

Medições de Temperatura (Todos os Modelos)

Faixa	-20° a 50°C (-40° a 122°F), água não congelada
Precisão	±0.15°C (±0.27°F) de 0° a 50°C (32° a 122°F)
Resolução	0.01°C a 25°C (0.018°F a 77°F)
Tempo de Resposta	3 minutos a 90% em água (típico)
Deriva	<0.1°C (0.18°F) por ano

Sensor

Dimensões	2.5 cm (1 polegada) de diâmetro, 18.7 cm (7.37 polegadas) de comprimento
Peso	177g 6.24 oz
Materiais Molhados	Carcaça de aço inoxidável 316 passivado, classificado para uso em água salgada, O-rings de Viton e Buna-N, conector de sensor de PET Sensor de profundidade: cerâmica Sensor de condutividade: PET, platina nos eletrodos Nota: O sensor deve ser montado de forma que não entre em contato com outros metais
Classificação Ambiental	IP68; Resistente à água até a classificação de pressão de ruptura do sensor
* Precisão do Nível de Água: Com medição precisa do nível de água de referência, densidade da água conhecida e ambiente de temperatura estável. A Precisão do Sistema do Nível de Água é igual à soma da Precisão do Nível de Água Barométrico mais a Precisão do Nível de Água do sensor CTD selecionado.
** Precisão da Pressão Bruta: A precisão da sonda de pressão absoluta inclui todos os erros induzidos por deriva do sensor, temperatura e histerese.
*** Mudanças de Temperatura: Permitir 20 minutos na água para atingir a compensação total da temperatura do sensor de pressão. Pode haver até 0,5% de erro adicional devido a mudanças rápidas de temperatura.
