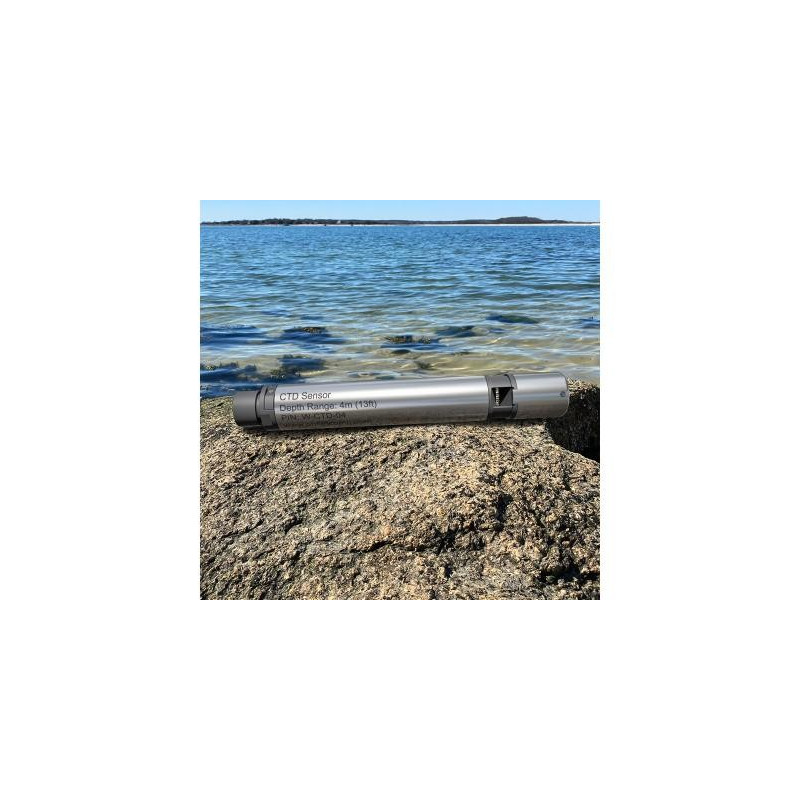

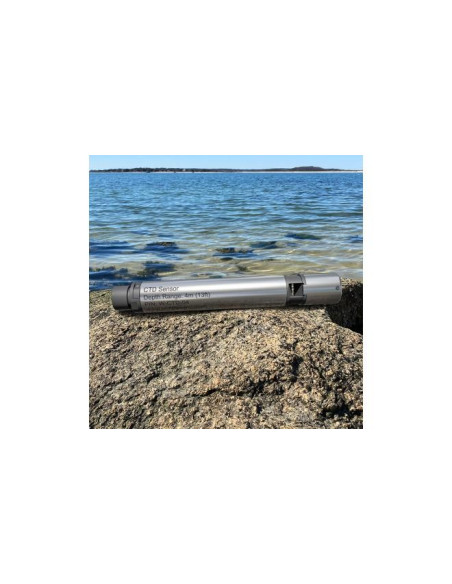

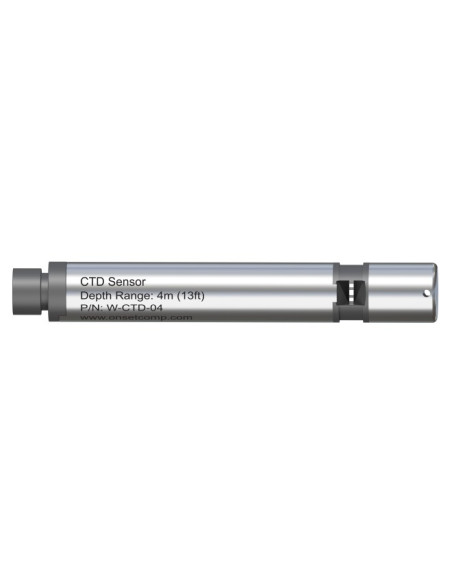

Sensor de Conductividad/Temperatura/Profundidad (CTD)

Referencia:

Fabricante: Onset

Condición: Nuevo

Sensor de Conductividad/Temperatura/Profundidad para usar con los registradores de agua HOBO MX800 Series, disponible para profundidades de 13, 30, 100 o 250 pies en una amplia gama de ambientes submarinos; para uso en agua dulce o salada.

Consulta este producto

Compartir en Facebook
Remove this product from my favorite's list.
Add this product to my list of favorites.
Imprimir

Seleccionar Sensor

Añadir a la lista de deseos

GENERAL
ESPECIFICACIONES
Descargar

MX800 Series User Guide Descargar (5.49M)

MX801 Quick Start Guide Descargar (453.65k)

MX802 Quick Start Guide Descargar (1.19M)

El sensor CTD es un sensor intercambiable que funciona con los registradores de agua de la serie HOBO MX800 para medir conductividad, temperatura y nivel de agua. Con este sensor adjunto a un registrador de la serie HOBO MX800, el registrador también puede calcular conductancia específica, salinidad y sólidos disueltos totales (TDS).

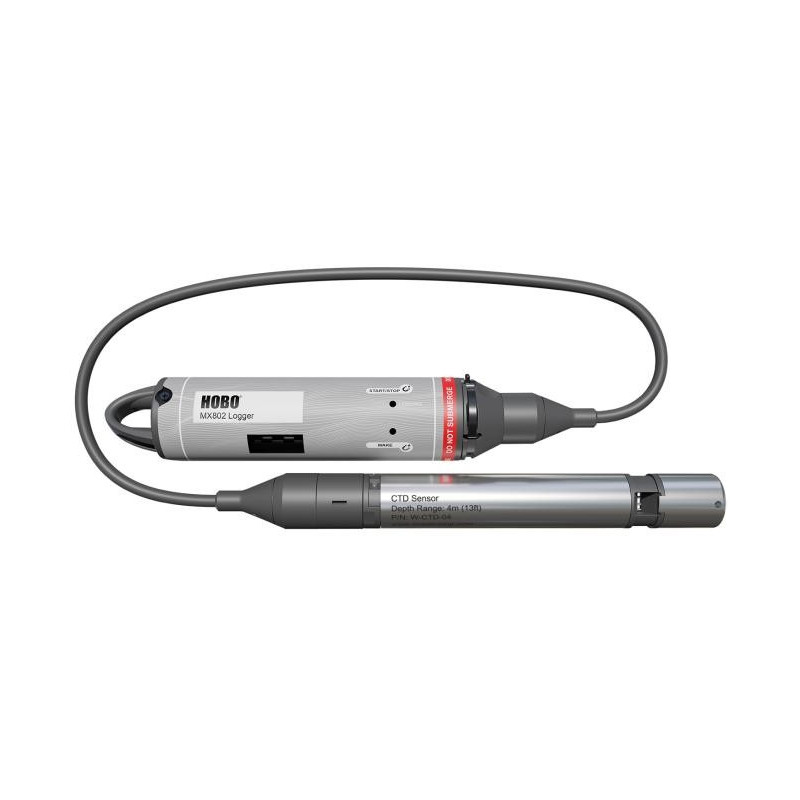

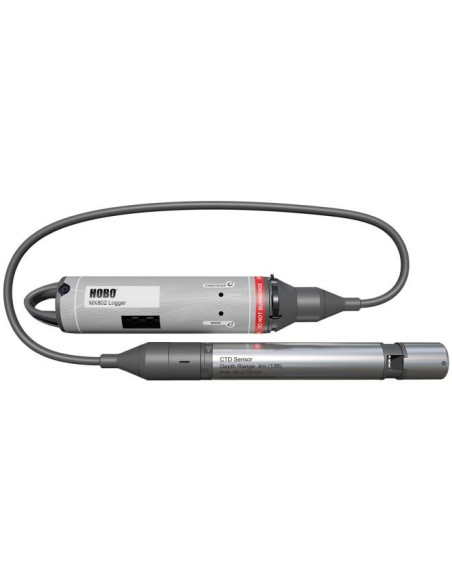

El sensor CTD se puede conectar directamente al modelo totalmente sumergible MX801, o conectarse mediante un cable al modelo de lectura directa MX802, que no requiere sacar el sensor del agua para descargar los datos.

Características

Sensor de conductividad de 4 electrodos: Proporciona un amplio rango de medición para monitorear agua dulce o salada.
Sensor de conductividad centralizado: Minimiza los efectos de los pozos de calma o las protecciones.
Duradero sensor de nivel de agua cerámico: Ubicado en la punta del sensor para una medición precisa de niveles de agua poco profundos.
Obtén el nivel de agua directamente con el MX802: No es necesario procesar los datos posteriormente.
Diámetro de 1”: Para uso en pozos estrechos (con cable al MX802 sobre el pozo).
Sensor de temperatura cercano a la punta del sensor: Para un tiempo de respuesta rápido.
Acero inoxidable tratado especialmente: Resiste en agua salada.

Medición de Conductividad
Rango de Medición	Conductividad eléctrica y conductancia específica: 0 a 100,000 µS/cm Salinidad usando PSS-78: 2 a 42 PSU Sólidos disueltos totales (TDS): 0 a 100,000 mg/L
Rango Calibrado	Conductividad eléctrica: 50 a 80,000 µS/cm 5° a 35°C 41° a 95°F
Precisión	Conductividad: +/-2% o 15 µS/cm, lo que sea mayor Salinidad: +/-2% de la lectura o 0.1 PSU, lo que sea mayor
Resolución	Conductividad: 0.1 µS/cm de 0 a 1,000 µS/cm 1 µS/cm de 1,000 a 10,000 µS/cm 10 µS/cm de 10,000 a 100,000 µS/cm TDS: 0.1 mg/L Salinidad: 0.01 PSU
Tiempo de Respuesta	1 segundo al 90% a una temperatura estable

Mediciones de Presión Absoluta y Nivel de Agua W-CTD-01

Rango	0 a 207 kPa (0 a 30 psia); aproximadamente 0 a 9 m (0 a 30 ft) de profundidad de agua a nivel del mar, o 0 a 12 m (0 a 40 ft) de agua a 3,000 m (10,000 ft) de altitud
Rango Calibrado de Fábrica	69 a 207 kPa (10 a 30 psia), 0° a 40°C (32° a 104°F)
Presión de Ruptura	310 kPa (45 psia) o 18 m (60 ft) de profundidad
Precisión del Nivel de Agua*	Error típico: ±0.05% FS, 0.5 cm (0.015 ft) de agua Error máximo: ±0.1% FS, 1.0 cm (0.03 ft) de agua
Precisión de Presión Bruta**	±0.3% FS, 0.62 kPa (0.09 psi) de error máximo
Resolución	<0.02 kPa (0.003 psi), 0.21 cm (0.007 ft) de agua
Tiempo de Respuesta de Presión***	<1 segundo al 90% a una temperatura estable

Mediciones de Presión Absoluta y Nivel de Agua W-CTD-02

Rango	0 a 400 kPa (0 a 58 psia); aproximadamente 0 a 30.6 m (0 a 100 ft) de profundidad de agua a nivel del mar, o 0 a 33.6 m (0 a 111 ft) de agua a 3,000 m (10,000 ft) de altitud
Rango Calibrado de Fábrica	69 a 400 kPa (10 a 58 psia), 0° a 40°C (32° a 104°F)
Presión de Ruptura	500 kPa (72.5 psia) o 40.8 m (134 ft) de profundidad
Precisión del Nivel de Agua*	Error típico: ±0.05% FS, 1.5 cm (0.05 ft) de agua Error máximo: ±0.1% FS, 3.0 cm (0.1 ft) de agua
Precisión de Presión Bruta**	±0.3% FS, 1.20 kPa (0.17 psi) de error máximo
Resolución	<0.04 kPa (0.006 psi), 0.41 cm (0.013 ft) de agua
Tiempo de Respuesta de Presión***	<1 segundo al 90% a una temperatura estable

Mediciones de Presión Absoluta y Nivel de Agua W-CTD-03

Rango	0 a 850 kPa (0 a 123.3 psia); aproximadamente 0 a 76.5 m (0 a 251 ft) de profundidad de agua a nivel del mar, o 0 a 79.5 m (0 a 262 ft) de agua a 3,000 m (10,000 ft) de altitud
Rango Calibrado de Fábrica	69 a 850 kPa (10 a 123.3 psia), 0° a 40°C (32° a 104°F)
Presión de Ruptura	1,200 kPa (174 psia) o 112 m (368 ft) de profundidad
Precisión del Nivel de Agua*	Error típico: ±0.05% FS, 3.8 cm (0.125 ft) de agua Error máximo: ±0.1% FS, 7.6 cm (0.25 ft) de agua
Precisión de Presión Bruta**	±0.3% FS, 2.55 kPa (0.37 psi) de error máximo
Resolución	<0.085 kPa (0.012 psi), 0.87 cm (0.028 ft) de agua
Tiempo de Respuesta de Presión***	<1 segundo al 90% a una temperatura estable

Mediciones de Presión Absoluta y Nivel de Agua W-CTD-04

Rango	0 a 145 kPa (0 a 21 psia); aproximadamente 0 a 4 m (0 a 13 ft) de profundidad de agua a nivel del mar, o 0 a 7 m (0 a 23 ft) de agua a 3,000 m (10,000 ft) de altitud
Rango Calibrado de Fábrica	69 a 145 kPa (10 a 21 psia), 0° a 40°C (32° a 104°F)
Presión de Ruptura	310 kPa (45 psia) o 18 m (60 ft) de profundidad
Precisión del Nivel de Agua*	Error típico: ±0.075% FS, 0.3 cm (0.01 ft) de agua Error máximo: ±0.15% FS, 0.6 cm (0.02 ft) de agua
Precisión de Presión Bruta**	±0.3% FS, 0.43 kPa (0.063 psi) de error máximo
Resolución	<0.014 kPa (0.002 psi), 0.14 cm (0.005 ft) de agua
Tiempo de Respuesta de Presión***	<1 segundo al 90% a una temperatura estable

Mediciones de Temperatura (Todos los Modelos)

Rango	-20° a 50°C (-40° a 122°F), agua no congelada
Precisión	±0.15°C (±0.27°F) de 0° a 50°C (32° a 122°F)
Resolución	0.01°C a 25°C (0.018°F a 77°F)
Tiempo de Respuesta	3 minutos al 90% en agua (típico)
Deriva	<0.1°C (0.18°F) por año

Sensor

Dimensiones	2.5 cm (1 pulgada) de diámetro, 18.7 cm (7.37 pulgadas) de longitud
Peso	177g 6.24 oz
Materiales Humedecidos	Carcasa de acero inoxidable 316 pasivada, clasificada para uso en agua salada, juntas tóricas de Viton y Buna-N, conector de sensor de PET Sensor de profundidad: cerámica Sensor de conductividad: PET, platino en los electrodos Nota: El sensor debe montarse de manera que no esté en contacto con otros metales
Clasificación Ambiental	IP68; Resistente al agua hasta la clasificación de presión de ruptura del sensor
* Precisión del Nivel de Agua: Con una medición precisa del nivel de agua de referencia, densidad de agua conocida y un entorno de temperatura estable. La Precisión del Sistema del Nivel de Agua es igual a la suma de la Precisión del Nivel de Agua Barométrico más la Precisión del Nivel de Agua del sensor CTD seleccionado.
** Precisión de Presión Bruta: La precisión del sensor de presión absoluta incluye todos los errores inducidos por la deriva del sensor, la temperatura y la histéresis.
*** Cambios de Temperatura: Permita 20 minutos en el agua para lograr la compensación completa de la temperatura del sensor de presión. Puede haber hasta un 0.5% de error adicional debido a cambios rápidos de temperatura.
