CDI-5400-20S Medidor de Fluxo de Ar Comprimido (3 - 350 SCFM)

Reference: CDI-5400-20S

Manufacturer: CDI Meters

Condition: New

Rango de Medida modelo 5400: 3 - 350 SCFM (calibrado), 350 - 600 (não calibrado)

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

GERAL
ESPECIFICAÇOES
MODELOS
Data sheet
Download
Accessories

Com Display	LED's
O Sensor mede:	Ar Comprimido
Sinal de Saída:	Selecionável 4 - 20mA ou pulsos
Comprimento do Cabo:	1 metro
Energía:	250 mA @ 18 - 24 VDC
Sensor para uso em:	Interior

T-CDI-5400-20S MANUAL Download (81.31k)

T-CDI-5400-20S Data Sheet Download (148.13k)

T-CDI-5400-20S Instruções Download (407.76k)

CDI 5000-DG Instructions Download (188.72k)

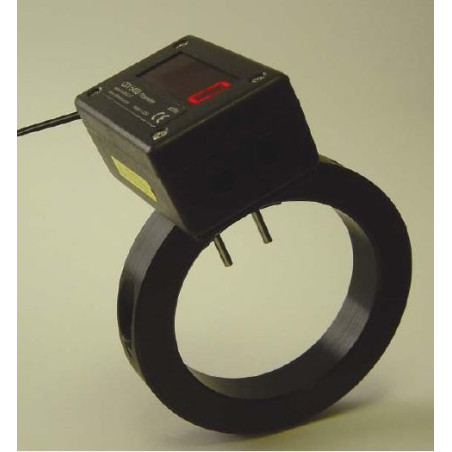

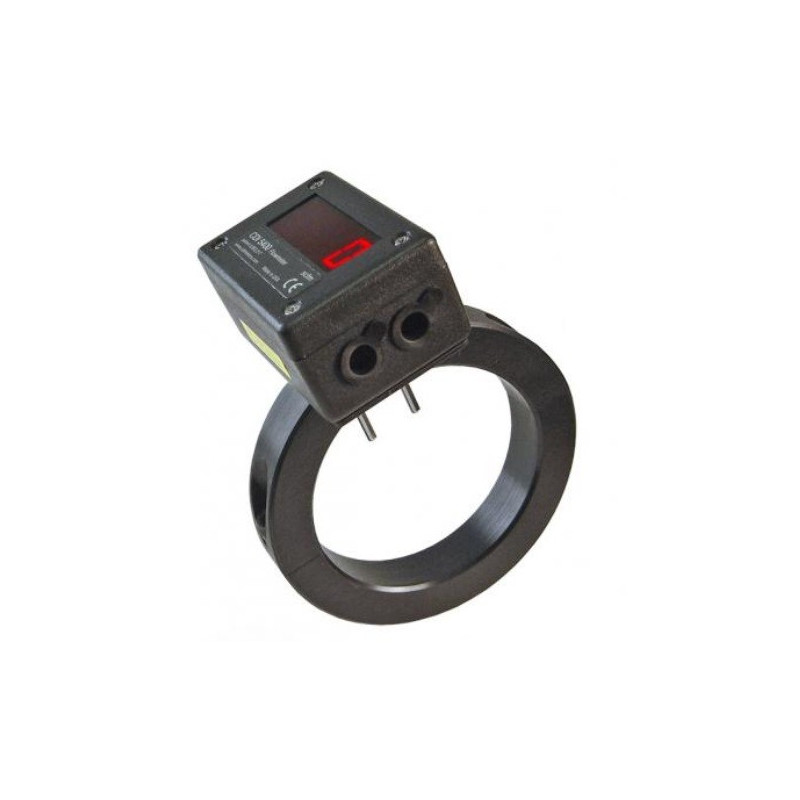

O CDI-5400-20S é um medidor de vazão para sistemas de ar comprimido.
Ele mede o fluxo mantendo um aquecedor de sonda do que o outro.
Calcula a velocidade da massa da quantidade de calor necessária, e depois calcula o fluxo com base na área do tubo.
Este modelo se encaixa em tubos de aço de 2 '.

Saída analógica ou de pulso, selecionável pelo usuário.
Requer seleção de porta analógica durante a configuração do sistema U30 e uso de um S-FS-CVIA ao usar o registrador H22-001.
Ao usar um registrador U12, este sensor requer um cabo de entrada 4-20mA (CABLE-4-20mA).
Características:

     Isso agrega a capacidade de os usuários serem capazes de medir o fluxo de ar comprimido (SCFM).
     Fácil de instalar
     Tela digital

Meio Ambiente:
O sensor CDI-5400-20S é para uso em ambientes internos

Medições:
O sensor CDI-5400-20S suporta as seguintes medidas: Fluxo de ar comprimido

Fonte de energia:
Fornecemos cada medidor com uma fonte de alimentação CC de tomada de parede para uma alimentação principal de 110 V a 230 V CA com um cabo de 1,5 m mais um cabo de extensão de 4,2 m. Pontas para pontos de venda na Europa, Reino Unido e EUA são fornecidas, conforme apropriado. O medidor pode, alternativamente, ser conectado a uma fonte CC de 24 volts. Fontes de dezoito Volt fornecidas com alguns medidores de vazão CDI anteriores não devem ser usadas.

Rango de Medida modelo 5200: 1 - 80 SCFM

Rango de Medida modelo 5400: 3 - 350 SCFM (calibrated), 350 - 600 (uncalibrated)

Precisión: (5200 model) 5% of reading plus 1% of full scale @ air temperatures 40 - 120F

Precisión: (5400 model calibrated range) 5% of reading plus 1% of full scale @ air temperatures 40 - 1200F; (5400 model extended range) 7% of reading from rated fule scale to 150% of calibrated range, @ air temperatues 40 - 1200F

Medio: Compressed air, nitrogen

Presión operativa Modelo 5200: 30 to 170 psig for best accuracy. 200 psig max on Sch 40 steel

Presión operativa Modelo 5400: 200 psig max on Sch 40 steel

Alimentación: 250 mA @ 18 - 24 VDC

Resistencia de Salida: 400Ω max

Tiempo de Respuesta: 1 sec to 63% of final value

Salida: 4 - 20mA o pulsos, seleccionable

Display: 4-digit LED

Ring material: Aluminum

Dimensiones/Peso modelo 5200: 3.2x2.2x1.6 in / approx. 1.2 lb

Dimensiones/Peso modelo 5400: 3.2x2.2x1.6 in / approx. 1.4 lb

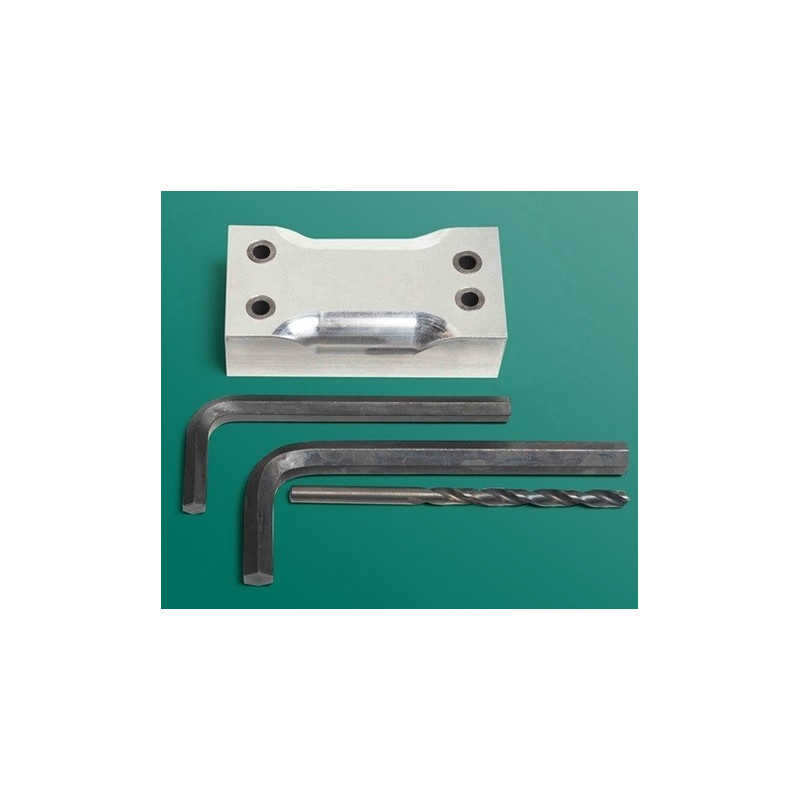

Nota: Recommended: 5200-DG (and 5400-S-DG) Drill Guide that facilitates accurately locating the holes that are needed to mount the flowmeter.
