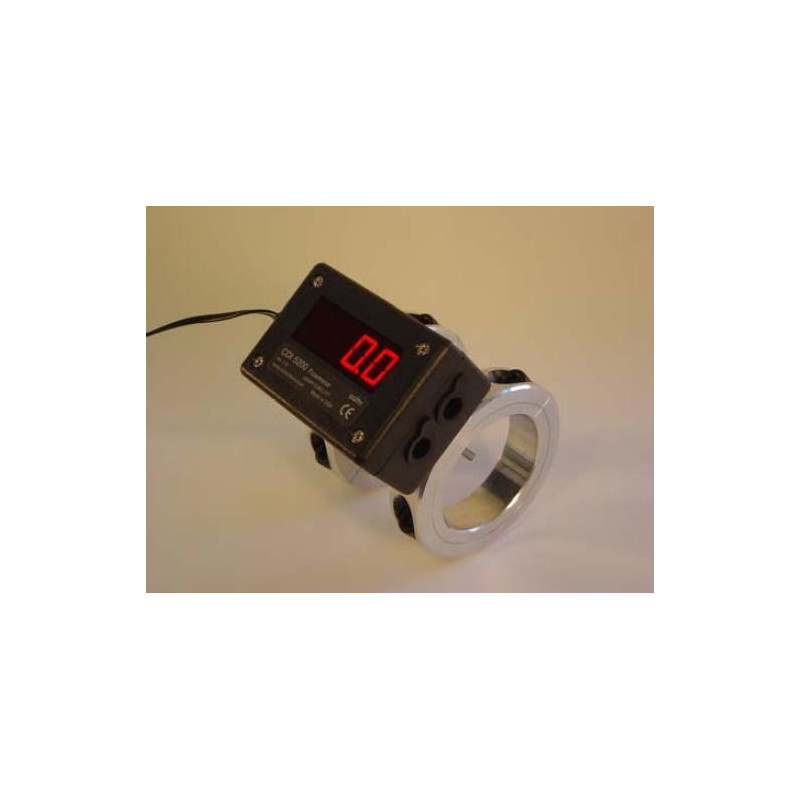

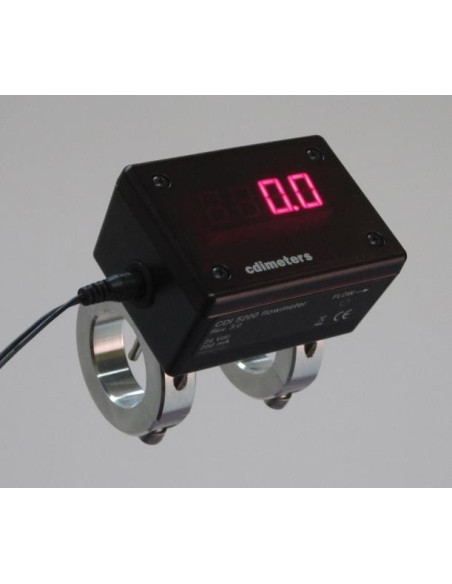

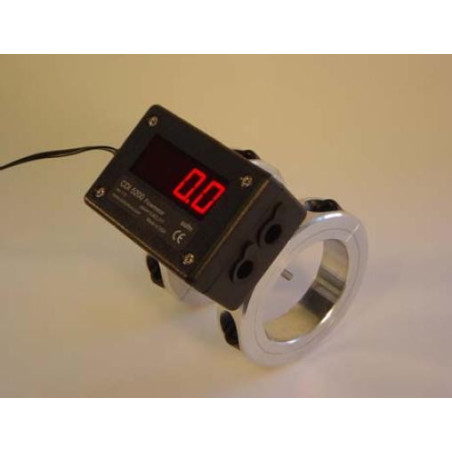

CDI-5200-10S Medidor de Fluxo de Ar Comprimido (1 - 80 SCFM)

Reference: CDI-5200-10S

Condition: New

● Fácil de instalar
● sem partes móveis
● Resistente às intempéries e protegido contra sobretensões (novo com Rev. 3)
● saída em miliamperes
● Saída de pulso conversível em saída de limiar
● Escala, filtragem e unidades de medida configuráveis pelo usuário
● Saída RS-485 opcional para rede

More info about this product.

Partilhar no Facebook
Retirar este produto da minha lista de favoritos.
Adicionar este produto à minha lista de favoritos.
Print

GERAL
ESPECIFICAÇOES
Data sheet
Download
Accessories

Com Display	LED's
O Sensor mede:	Ar Comprimido
Sinal de Saída:	Selecionável 4 - 20mA ou pulsos
Energía:	250 mA @ 18 - 24 VDC

T-CDI-5200-10S MANUAL Download (41.93k)

CDI QSG Download (494.51k)

O CDI-5200-10S é um medidor de vazão para sistemas de ar comprimido.
Ele mede o fluxo mantendo uma sonda mais quente que a outra.
Ele calcula a velocidade de massa a partir da quantidade de calor necessária e, em seguida, calcula o fluxo com base na área do tubo.
Este modelo se encaixa 1 'tubos de aço.

Saída analógica ou de pulso, selecionável pelo usuário.
Requer a seleção da porta analógica durante a configuração do sistema U30 e o uso de um S-FS-CVIA ao usar o registrador H22-001.
Ao usar um registrador U12, este sensor requer um cabo de entrada de 4-20 mA (CABLE-4-20mA).
Características:

     Isso adiciona a capacidade de os usuários poderem medir o fluxo de ar comprimido (SCFM).
     Fácil de instalar
     Tela digital

Meio Ambiente:
O sensor T-CDI-5200-10S é para uso em ambientes internos
Medições:
O sensor T-CDI-5200-10S suporta as seguintes medidas: Fluxo de ar comprimido

CDI METERS SIZES

Rango de Medida modelo 5200: 1 - 80 SCFM

Rango de Medida modelo 5400: 3 - 350 SCFM (calibrated), 350 - 600 (unclibeated)

Precisión: (5200 model) 5% of reading plus 1% of full scale @ air temperatures 40 - 120F

Precisión: (5400 model calibrated range) 5% of reading plus 1% of full scale @ air temperatures 40 - 1200F; (5400 model extended range) 7% of reading from rated fule scale to 150% of calibrated range, @ air temperatues 40 - 1200F

Medio: Compressed air, nitrogen

Presión operativa Modelo 5200: 30 to 170 psig for best accuracy. 200 psig max on Sch 40 steel

Presión operativa Modelo 5400: 200 psig max on Sch 40 steel

Alimentación: 250 mA @ 18 - 24 VDC

Resistencia de Salida: 400Ω max

Tiempo de Respuesta: 1 sec to 63% of final value

Salida: 4 - 20mA o pulsos, seleccionable

Display: 4-digit LED

Ring material: Aluminum

Dimensiones/Peso modelo 5200: 3.2x2.2x1.6 in / approx. 1.2 lb

Dimensiones/Peso modelo 5400: 3.2x2.2x1.6 in / approx. 1.4 lb

Nota: Recommended: 5200-DG (and 5400-S-DG) Drill Guide that facilitates accurately locating the holes that are needed to mount the flowmeter.
